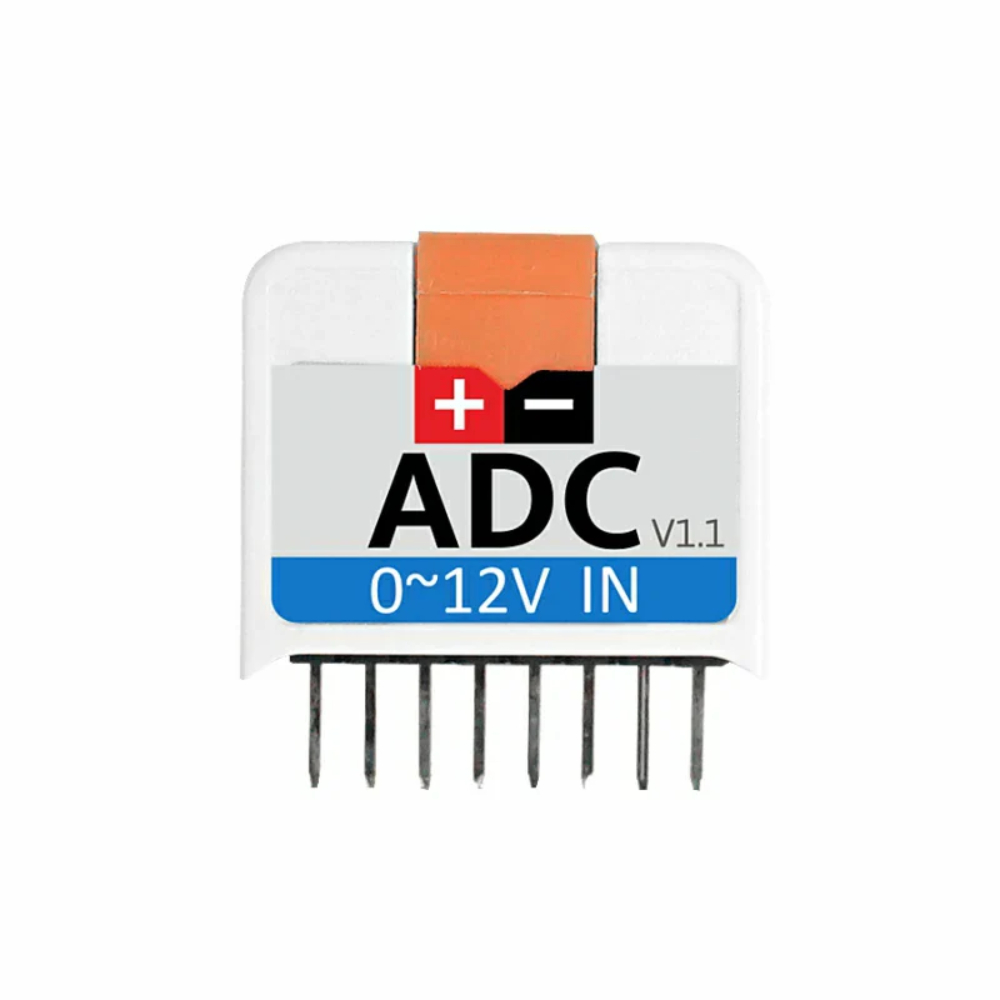

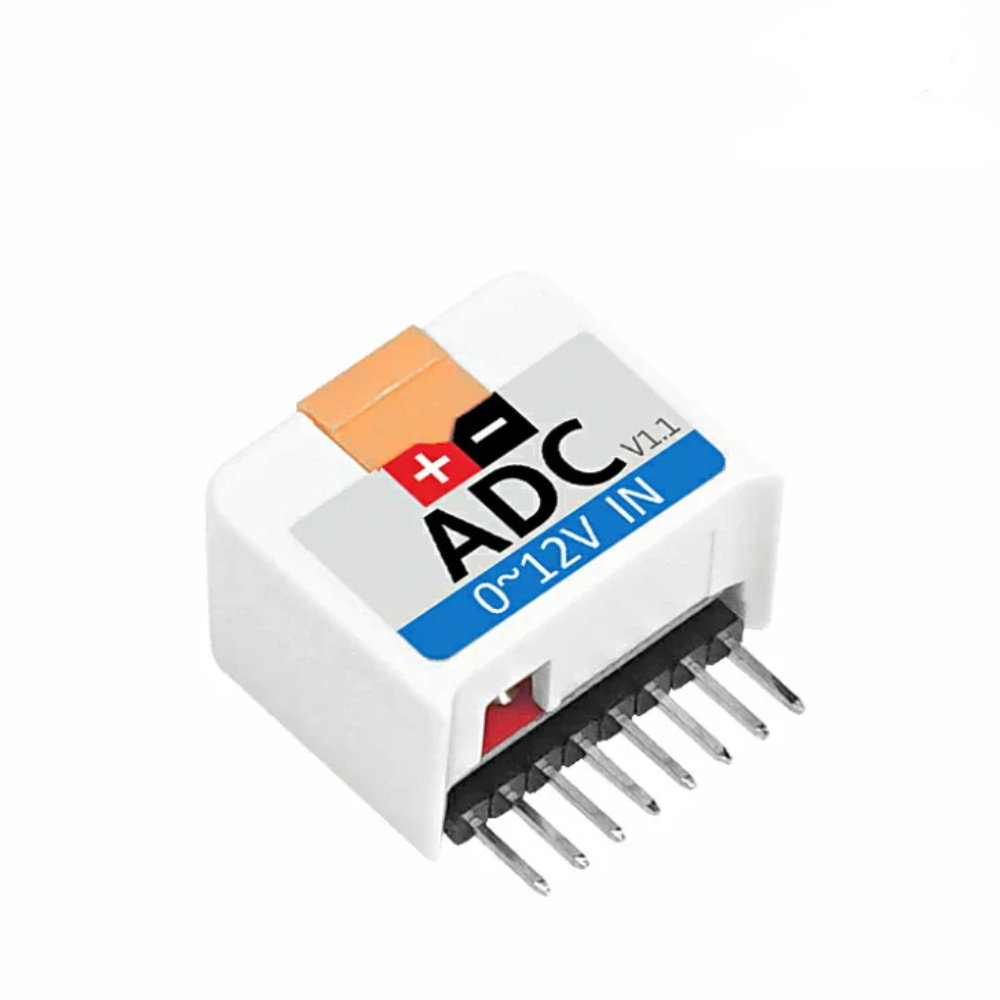

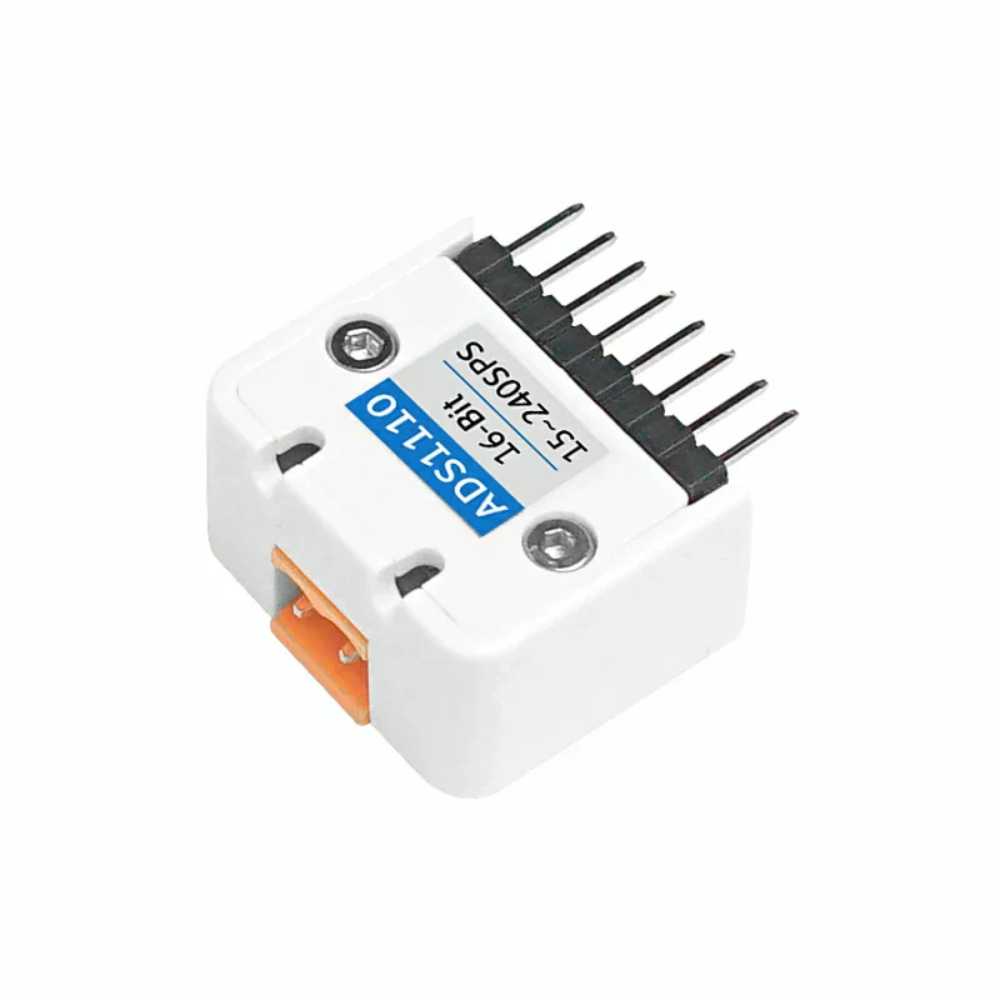

Popis produktu: ADC Hat ADS1110 v1.1 - 16bitový I2C ADC převodní modul - M5Stack U069-V11
Hat ADC v1.1 je rozšiřující modul pro platformu M5Stick , který integruje vysoce kvalitní ADC ADS1110 . Zařízení využívá technologii Δ-Σ (Delta-Sigma) s 16bitovým rozlišením, automatickou kalibrací a vysoce přesným měřením analogového signálu . Modul umožňuje měření vstupního napětí od 0 V do 12 V díky dodatečným vstupním obvodům, které rozšiřují standardní provozní rozsah ADS1110. Vestavěný programovatelný zesilovač (PGA) umožňuje přizpůsobit citlivost měření požadavkům konkrétní aplikace. Komunikace probíhá přes sběrnici I2C s adresou 0x48, což umožňuje snadnou integraci s projekty založenými na Arduinu , UiFlow, Blockly a MicroPythonu.

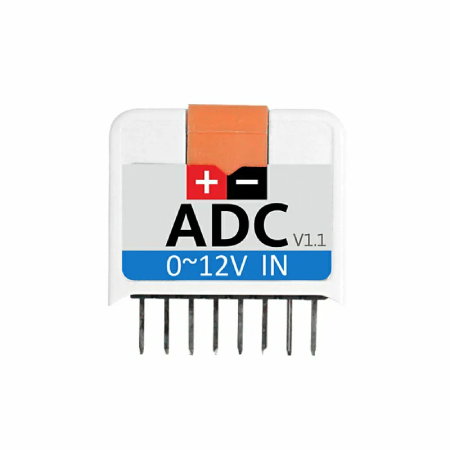

ADC Hat ADS1110 v1.1 - 16bitový modul I2C ADC převodníku - M5Stack U069-V11.

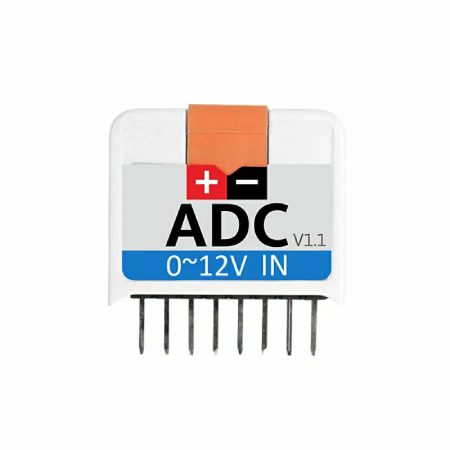

Hat ADC v1.1 je rozšiřující modul pro platformu M5Stick, který integruje vysoce kvalitní ADC ADS1110.Speciální funkce
- ADS1110: Přesný 16bitový delta-sigma ADC
- Měření napětí: vstupní rozsah 0 V až 12 V
- Komunikace I2C: snadná integrace s mikrokontroléry a M5StickC
- Automatická kalibrace: stabilní a přesná měření
- Programovatelný PGA zesilovač: nastavení zesílení x1, x2, x4, x8
- Programovatelná vzorkovací frekvence: od 8 SPS do 128 SPS
- Podpora vývojových platforem: Arduino, UiFlow, Blockly, MicroPython
- Kompaktní design: ideální pro IoT a embedded projekty
Technické specifikace
- Model: Hat ADC v1.1
- Čip ADC: ADS1110
- Rozlišení ADC: 16 bitů
- Typ konverze: Delta-Sigma
- Rozsah vstupního napětí: 0 V až 12 V
- Komunikace: I2C, adresa: 0x48
- Programovatelný zisk PGA: x1, x2, x4, x8
- Vzorkovací rychlost: 8 SPS až 128 SPS
- Automatická kalibrace: ano
- Vestavěný generátor hodin: ano
- Kompatibilita: M5StickC, Arduino, UiFlow, Blockly, MicroPython
- Rozměry: 24,0 × 24,9 × 13,7 mm
- Hmotnost: 6 g
Obsah sady
- Modul M5StickC ADC Hat ADS1110 v1.1
- Konektor svorkovnice HT3.96-2P
Komunikace probíhá přes sběrnici I2C s adresou 0x48, což umožňuje snadnou integraci s projekty založenými na Arduinu, UiFlow, Blockly a MicroPythonu.
