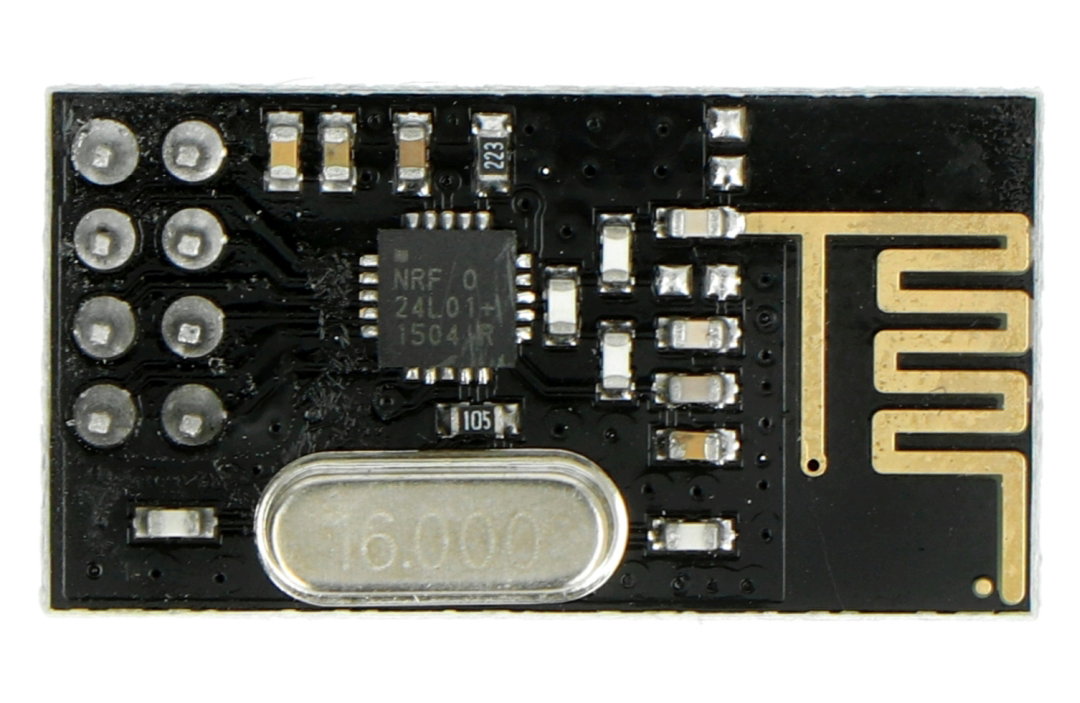

Rádiový modul nRF24L01 + 2,4 GHz - transceiver THT - černý

Rádiový modul (vysílač a přijímač) pracující v pásmu 2,4 GHz s komunikačním rozhraním SPI. Napájení s napětím 1,9 V - 3,6 V, vodiče jsou konektory typu Goldpin. Má vestavěnou anténu a hardwarové fronty FIFO. Dosah až 100 m.

Naše nabídka zahrnuje samičí goldpin pásky a kabely , které vám umožní připojit modul k vyhrazené desce plošných spojů, prkénku nebo sadě (např. Arduino , Arduino Nano nebo STM32Discovery ).

Bezdrátová síťová komunikace prostřednictvím WiFi již dlouho není doménou počítačů, mobilních zařízení a špičkového vybavení pro profesionální použití. Dnes jsou k internetu připojeny i levné hromadně vyráběné gadgety i zařízení vyrobená domácími elektronickými nadšenci. Nelze popřít, že nejsilnějším vlivem na popularizaci WiFi mezi tvůrci byly (a stále mají) rádiové moduly založené na systémech Nordic Semiconductor. Rádiový modul nRF24L01 + je obzvláště dychtivě používán, a to jak pro jeho velmi atraktivní cenu, tak pro skutečně působivé funkční možnosti.

Srdcem popsaného modulu WiFi je malý integrovaný obvod s označením nRF24L01 +, který integruje všechny bloky potřebné k navázání rádiové komunikace se směrovači, počítači nebo mobilními zařízeními. Kromě citlivého přijímače s nastavitelným ziskem a vysílače se zesilovačem s digitálně naladěným výstupním výkonem obsahuje struktura systému nRF24L01 + frekvenční syntetizátor, RF filtry, modulátor a demodulátor GFSK, stejně jako digitální bloky nezbytné pro podporu WiFi protokol: řadič rádiových částí, paměť rozdělená do registrů (poskytují možnost konfigurovat provozní parametry systému a číst aktuální stav), vyrovnávací paměti FIFO pro vysílač a přijímač a rozhraní SPI, což umožňuje snadné připojení k jakémukoli mikrokontroléru nebo Systém FPGA.

Vysílač nRF24L01 + může pracovat s výstupním výkonem od -18 dBm do 0 dBm (s krokovým nastavením každých 6 dBM) a vysílač nabízí citlivost až -94 dBm (s minimální přenosovou rychlostí 250 kbps) . Tyto parametry umožňují dosah až 100 metrů, v závislosti na prostředí a přítomnosti jakýchkoli překážek na cestě mezi modulem nRF24L01 + a zařízením s ním spolupracujícím. Důležité je, že s citlivostí nižší o 12 dBm může systém dosáhnout přenosové rychlosti až 2 Mbps. Stabilitu provozu transceiveru zajišťuje vestavěný stabilizátor napětí, který pracuje v rozsahu vstupního napětí od 1,9 do 3,6 V. Významným usnadněním je přítomnost vestavěné mikropáskové antény vyrobené ve formě cesty na PCB modulu - díky tomu není nutné používat externí antény, což je případ dražších modulů. Rádiový modul nRF24L01 + je připojen k řídícímu mikrokontroléru pomocí konektoru goldpin 2x4 ve standardním rastru 2,54 mm (100 mils). Malé vnější rozměry desky s plošnými spoji (pouze 30 x 16 mm) umožňují zabudování transceiveru do téměř jakéhokoli zařízení - proto se mimo jiné dychtivě používá rádiový modul nRF24L01 +. v malých mobilních robotech.

Transceiver nRF24L01 + je jedním z nejpopulárnějších systémů používaných v bezdrátových komunikačních modulech založených na pásmu ISM. Nosná frekvence je 2,4 GHz (podobně jako WiFi a Bluetooth) a softwarové zpracování procesu přenosu dat je neporovnatelně jednodušší než ve složitějších protokolech známých z počítačů a mobilních zařízení.

Rádiový modul nRF24L01 + 2,4 GHz - vysílač / přijímač THT - černý má dvojitý 2pinový pinový konektor s roztečí 2,54 mm, díky kterému bez problémů spolupracuje s mnoha vyhodnocovacími soupravami a základními deskami. Navíc je možné jej připojit k jakémukoli systému na prkénku nebo univerzálním, Arduino nebo Raspberry Pi - stačí použít prototypové kabely s BLS zásuvkami na jedné straně a zástrčkami nebo zásuvkami (v závislosti na vybraném modulu nebo typu desky) ) na straně druhé.
