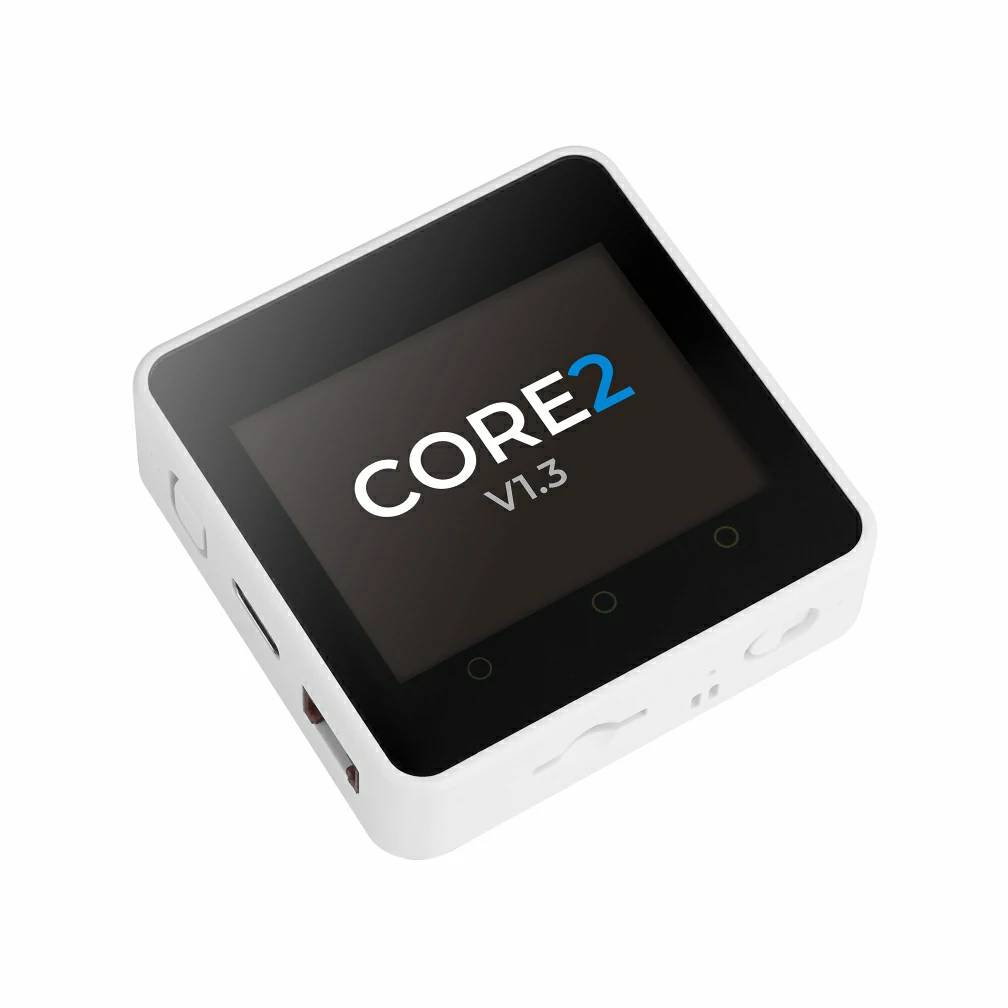

M5Stack Core2 v1.3 - Vývojový modul - ESP32 - M5Stack K010-V13
M5Stack Core2 v1.3 je pokročilá vývojová sada založená na mikrokontroléru ESP32-D0WDQ6-V3 , vybavená 2palcovou barevnou dotykovou obrazovkou, 2,4 GHz WiFi modulem, 16 MB flash paměti a 8 MB PSRAM . Modul integruje reproduktor, mikrofon, vibrační motor, hodiny reálného času, 500 mAh Li-Po baterii a 6osý pohybový senzor BMI270 . Díky svým rozsáhlým funkcím a rozsáhlé programovací podpoře je ideální pro projekty IoT, domácí automatizaci a systémy rozhraní člověk-stroj.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: M5Stack Core2 v1.3 - vývojový modul - ESP32 - M5Stack K010-V13
M5Stack Core2 v1.3 je kompletní vývojová platforma určená pro tvorbu moderních IoT zařízení a vestavěných systémů. Jejím srdcem je ESP32 -D0WDQ6-V3 s dvoujádrovým procesorem Xtensa LX6 běžícím na 240 MHz. Deska je vybavena 16 MB flash paměti a 8 MB PSRAM , což umožňuje implementaci pokročilých aplikací pomocí grafického rozhraní, bezdrátové komunikace a dat ze senzorů . Přední panel je vybaven 2palcovou barevnou IPS obrazovkou s kapacitním dotykovým panelem , kterou podporují tři programovatelná virtuální tlačítka. Vestavěný reproduktor, mikrofon, vibrační motor, slot pro kartu microSD , hodiny reálného času (RTC) a 500 mAh Li-Po baterie umožňují vytváření interaktivních a mobilních zařízení.

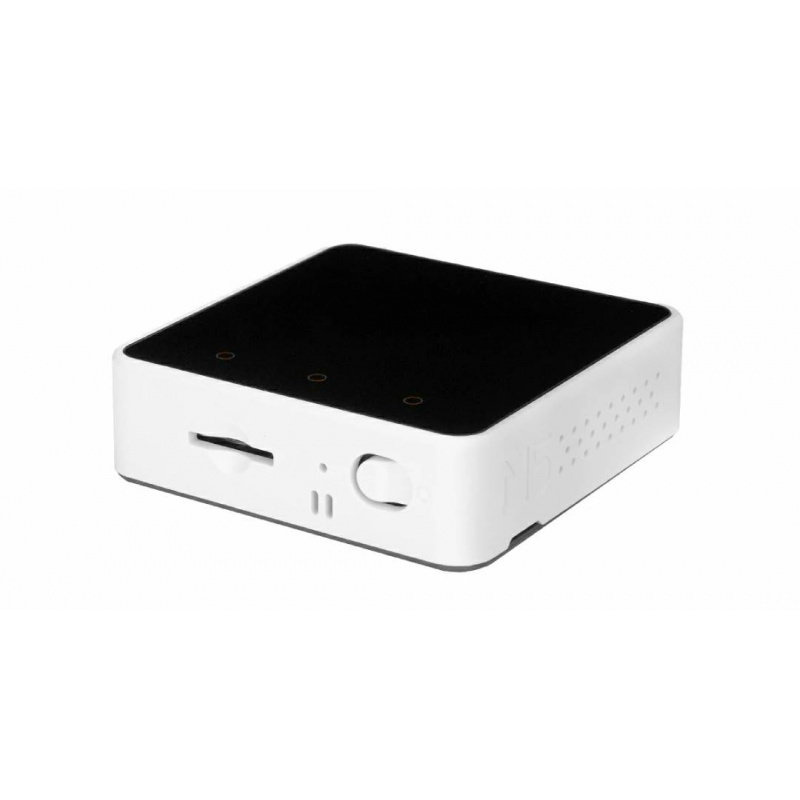

M5Stack Core2 v1.3 - vývojový modul - ESP32 - M5Stack K010-V13.
Botland je oficiálním distributorem modulů řady M5Stack v Polsku. Systém těchto stohovatelných funkčních zařízení jsme doplnili o příslušenství z naší nabídky a četné blogové návody. Všechny prezentované produkty M5Stack jsou originální.

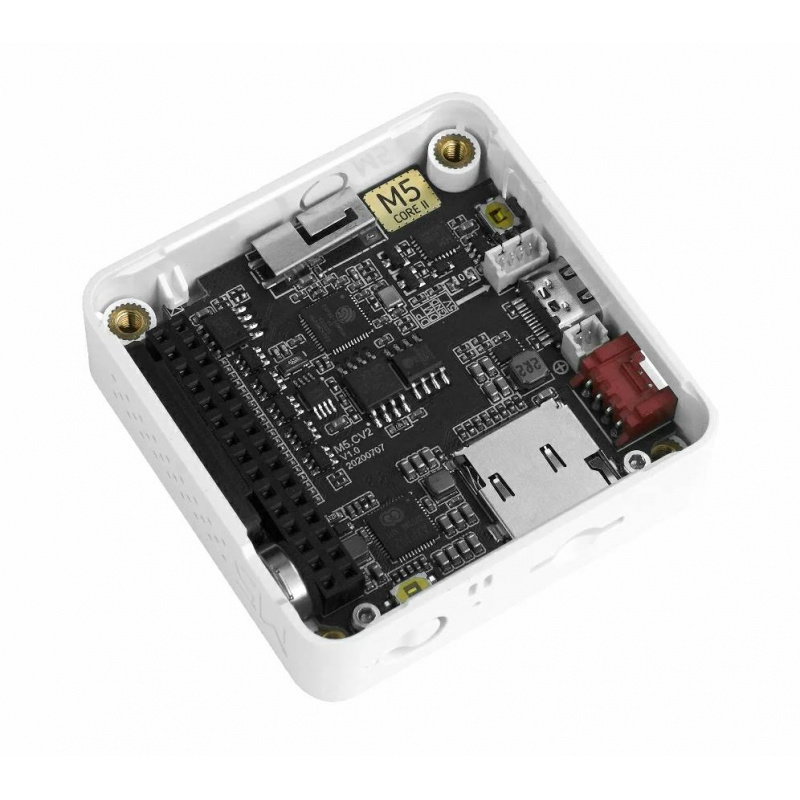

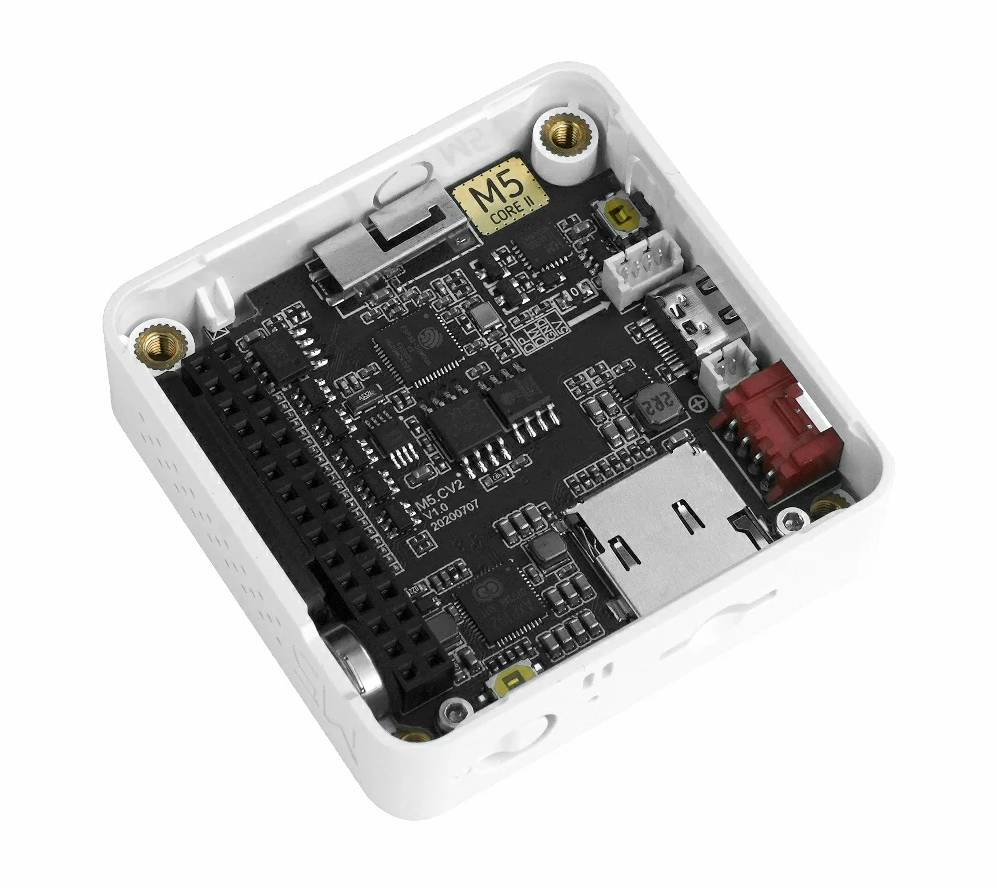

Deska obsahuje jádro ESP32-D0WDQ6-V3 s dvoujádrovým 32bitovým procesorem Xtensa LX6.
Hlavní vlastnosti M5Stack Core2 v1.3
- ESP32-D0WDQ6-V3 : Dvoujádrový procesor Xtensa LX6 s taktem 240 MHz
- 16 MB Flash a 8 MB PSRAM : dostatek prostoru pro aplikace, data a grafická rozhraní
- 2,4 GHz WiFi : komunikace se sítí a službami IoT

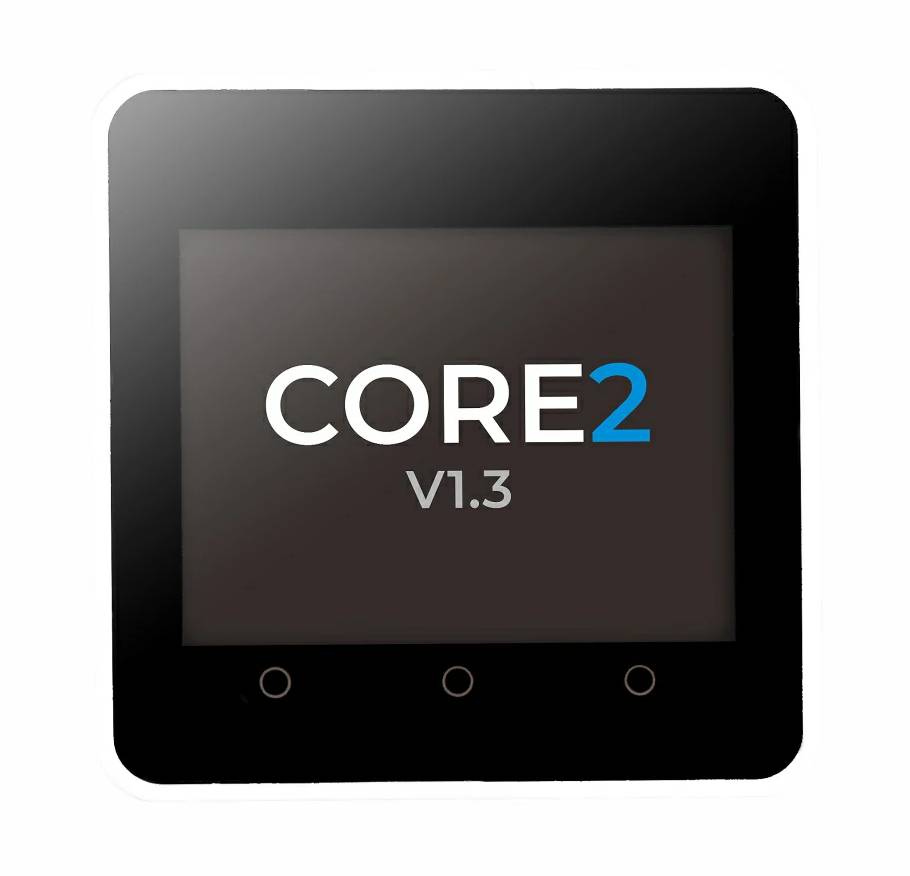

- 2'' IPS displej : rozlišení 320 x 240 px a kapacitní dotykový panel
- BMI270 6osá IMU : akcelerometr a gyroskop pro detekci pohybu a orientace
- Vestavěný mikrofon a reproduktor : podpora zvukových aplikací a interaktivních zpráv
- Vibrační motor : zpětná vazba od uživatele
- RTC BM8563 : hodiny reálného času se zálohou
- Baterie 500 mAh : mobilní provoz bez trvalého napájení
- Konektor HY2.0-4P Grove : rychlé připojení rozšiřujících modulů

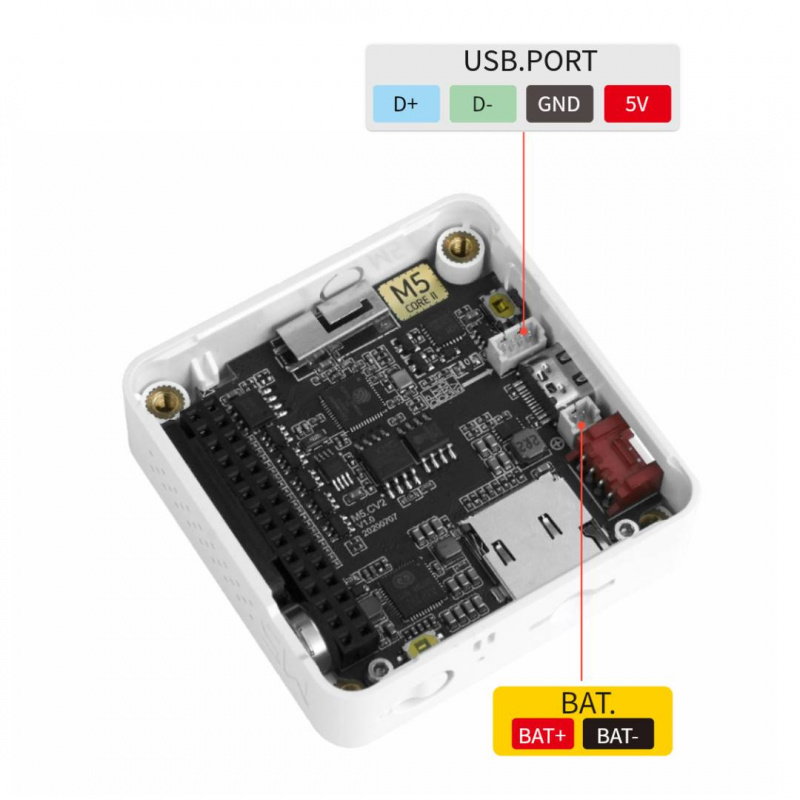

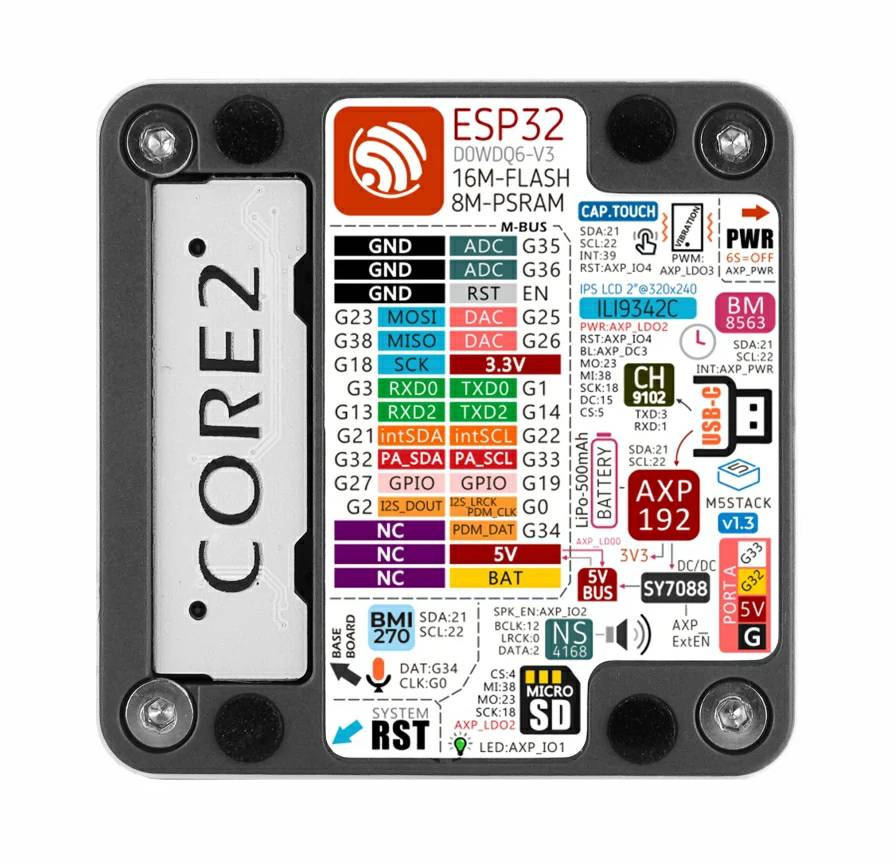

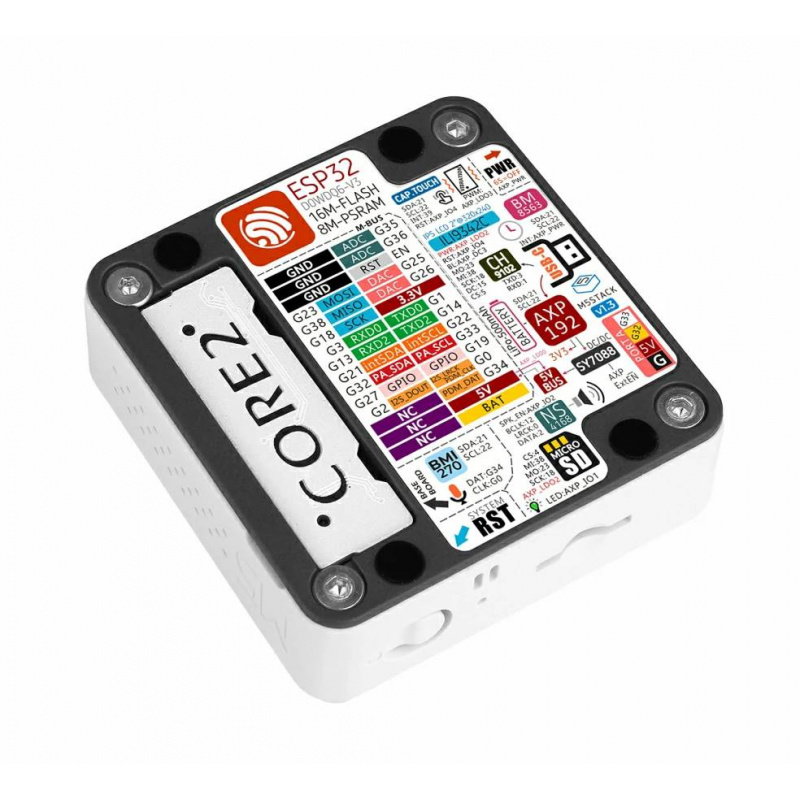

Zapojení pinů a připojení M5Stack Core2

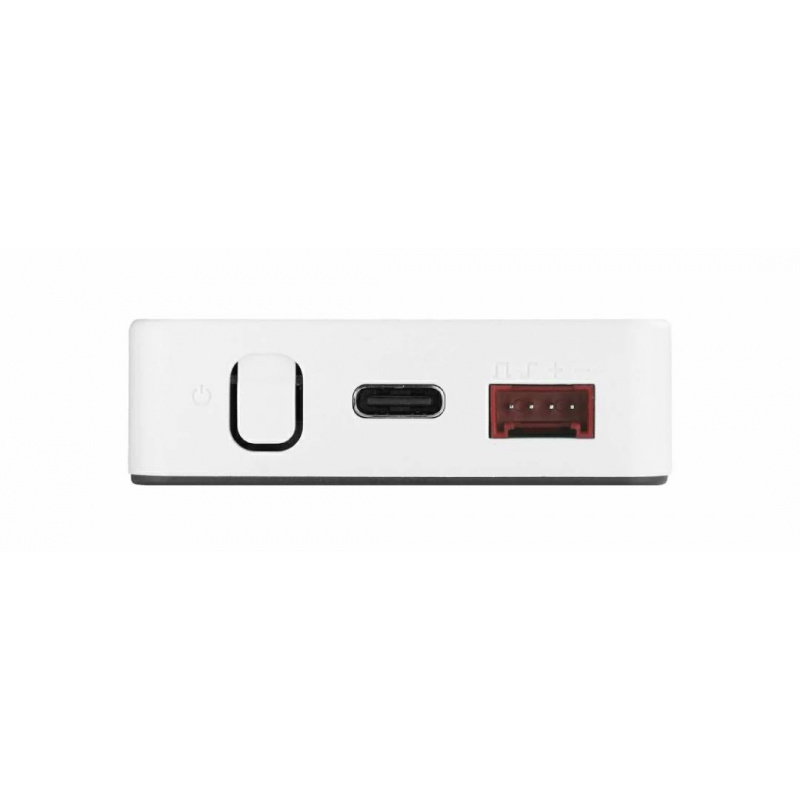

M5Stack Core2 v1.3 nabízí rozsáhlé možnosti rozšíření díky konektoru HY2.0-4P kompatibilnímu s Grove . Rozhraní poskytuje linky I2C, UART a GPIO , což umožňuje snadné připojení senzorů, komunikačních modulů, displejů a akčních členů bez nutnosti pájení. Modul je také vybaven portem USB typu C pro programování, sériovou komunikaci a napájení. Sběrnice M5-Bus propojuje mnoho signálů mikrokontroléru ESP32, včetně SPI, I2C, UART, ADC, DAC a GPIO , což umožňuje vývoj složitých vestavěných systémů. Interní čipy, jako například BMI270, BM8563 RTC, dotykový ovladač FT6336U a AXP192 PMIC , komunikují přes I2C. Tento přístup zjednodušuje softwarové ovládání hardwarových funkcí a urychluje prototypování.
Core2 v1.3 je vybaven 6osým pohybovým senzorem BMI270.

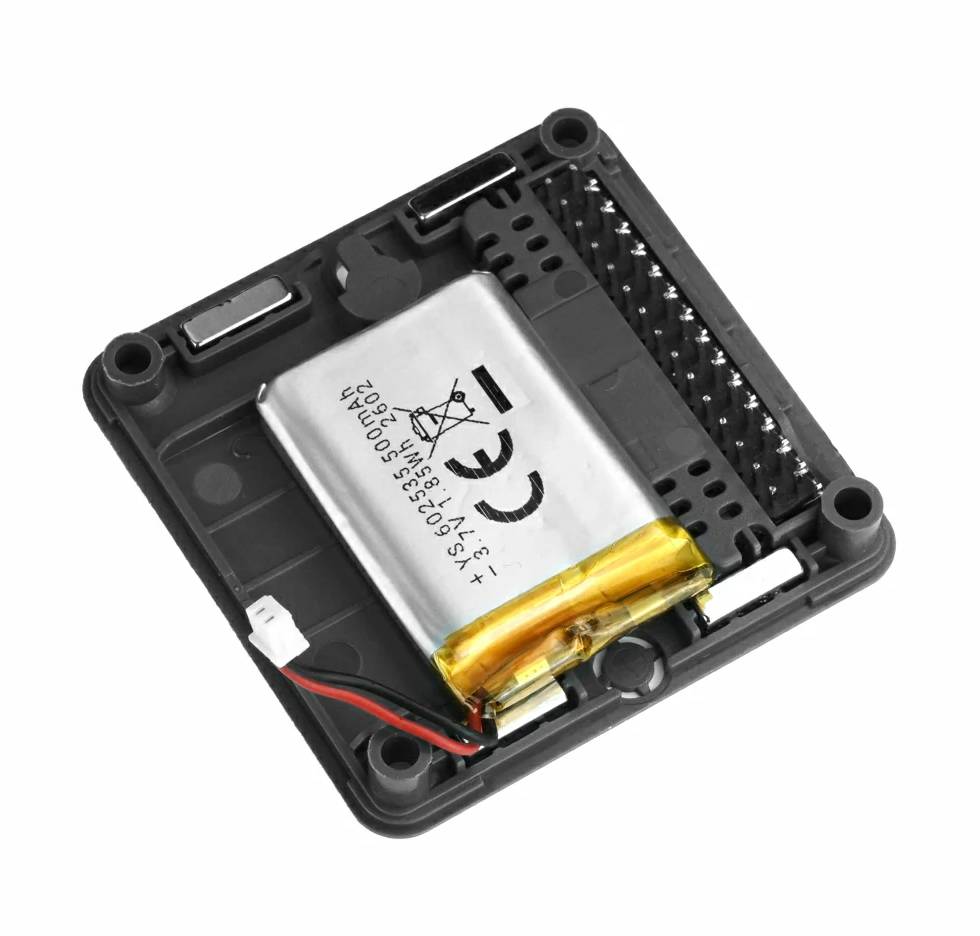

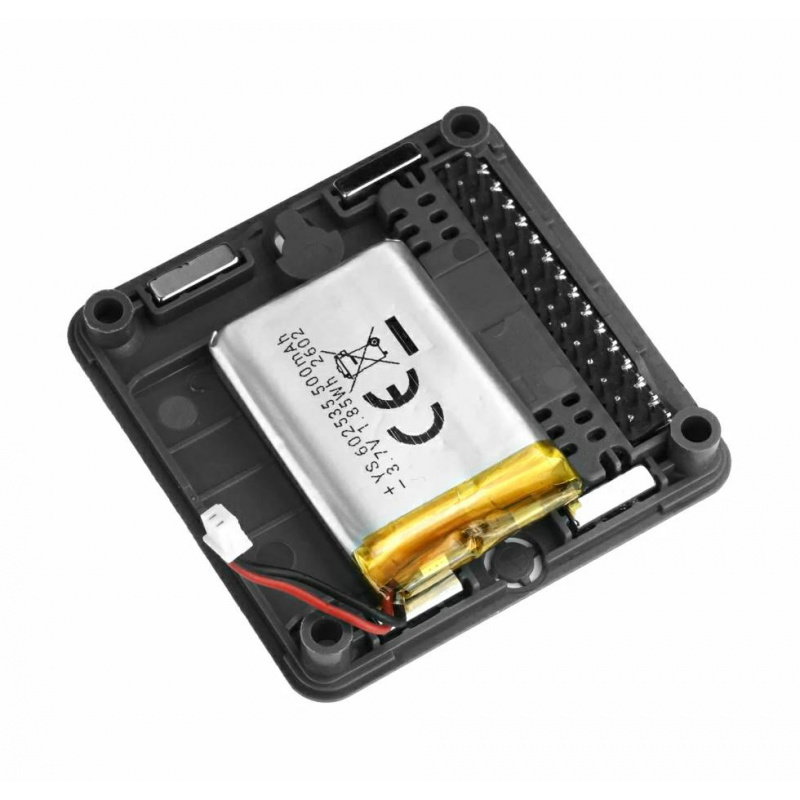

Modul má Li-Pol baterii s kapacitou 500 mAh.
Programování modulu Core2
M5Stack Core2 v1.3 podporuje více vývojových prostředí, což z něj činí dobrou volbu pro začátečníky i pokročilé uživatele. Výrobce poskytuje podporu pro UiFlow1 a UiFlow2 , které umožňují vytvářet blokové aplikace bez nutnosti psaní kódu. Zkušenější vývojáři mohou použít Arduino IDE, PlatformIO a ESP-IDF . Dostupné knihovny zjednodušují používání displejů, dotykových panelů, senzorů, zvuku a síťové komunikace. To umožňuje modulu rychle vytvářet ovládací panely, zařízení pro chytrou domácnost, datové záznamníky, IoT terminály a interaktivní uživatelská rozhraní. Platforma poskytuje flexibilitu potřebnou jak pro vzdělávání, tak pro komerční prototypování zařízení.
Porovnání M5Stack Core2 v1.3 s předchozími verzemi
Verze Core2 v1.3 je vývojem dřívějších modelů Core2 a Core2 v1.1. Nejvýznamnější změnou je použití moderního 6osého čipu BMI270 namísto MPU6886 . Nový senzor poskytuje vyšší přesnost při měření pohybu a orientace, což se promítá do kvalitnějších aplikací využívajících gesta, analýzu polohy a detekci pohybu. Ve srovnání s verzí Core2 v1.1 byl zachován osvědčený čip pro správu napájení AXP192 . Výrobce zachovává plnou hardwarovou a softwarovou kompatibilitu s dřívějšími návrhy , takže přechod na novější verzi nevyžaduje změny v architektuře aplikace. Změny mezi verzemi:
- Core2 v1.3 - BMI270, AXP192, CH9102F, zelená LED dioda napájení
- Core2 v1.1 - MPU6886, AXP2101, CH9102, modrá LED dioda napájení
- Jádro2 - MPU6886, AXP192, CP2104 nebo CH9102, zelená LED napájení
Deska obsahuje 16 MB flash paměti a 8 MB paměti PSRAM.
M5Stack Core2 v1.3 se používá v mnoha projektech IoT a spotřební elektroniky.
Obsah sady
- 1x M5Stack Core2 v1.3
- 1x kabel USB typu C, délka 20 cm
- 1x 2mm imbusový klíč pro šrouby M2,5
Technické specifikace M5Stack Core2 v1.3
| Mikrokontrolér | ESP32-D0WDQ6-V3 |
|---|---|
| Procesor | Dvoujádrový Xtensa LX6 |
| Taktovací frekvence | 240 MHz |
| Flash paměť | 16 MB |
| Paměť PSRAM | 8 MB |
| Bezdrátové připojení | Wi-Fi 2,4 GHz |
| Zobrazit | IPS 2'' |
| Rozlišení obrazovky | 320 x 240 pixelů |
| Dotykový ovladač | FT6336U |
| IMU | BMI270 |
| Mikrofon | SPM1423 |
| Audio zesilovač | NS4168 |
| Pravý čas | BM8563 |
| PMIC | AXP192 |
| USB-TTL | CH9102F |
| Slot pro paměťovou kartu | microSD |
| Rozšiřující konektor | HY2.0-4P Grove |
| USB rozhraní | USB typu C |
| Hlavní baterie | Li-Pol 3,7 V / 500 mAh |
| Baterie RTC | MS412FE 3V/1mAh |
| Napájecí napětí | 5V |
| Vstupní spotřeba proudu | až 500 mA |
| Provozní teplota | od 0 °C do 60 °C |
| Rozměry | 54 × 54 × 16,5 mm |
| Mše | 58,8 g |
Užitečné odkazy
| Název | Hodnota |
|---|---|
| UC - mikrokontrolér |
|
| UC - jádro | Tensilica Xtensa LX6 |
| UC - Flash paměť | 16 MB |
| UC - RAM paměť | 8 MB |
| UC - Počet jader | 2. Dvoujádrový procesor |
| UC - načasování | 240 MHz |
| Převodník UC - AC | 12-bit |
| UC - WiFi modul | Ano |
| UC - USB rozhraní | USB C. |
| Rozhraní UC - I2C | Ano |
| Rozhraní UC - UART | Ano |
| UC - napájecí konektor | USB typu C. |
| Rozhraní UC - SPI | Ano |
| Šířka | 8 cm |
| Výška | 5,5 cm |
| Hloubka | 2 cm |
| Hmotnost | 0,087 kg |
