Popis produktu: Modul LoRaWAN EU868 - STM32WLE5 - pro vývojové moduly M5Core - M5Stack M148
Modul je určen pro IoT systémy vyžadující přenos dat na velké vzdálenosti s minimální spotřebou energie. STM32WLE5 integrovaný s řešením RAK3172 poskytuje vysoký výkon a plnou podporu protokolu LoRaWAN 1.0.3 . Modul může pracovat jak v sítích LoRaWAN s využitím komunikačních bran, tak i v režimu přímé peer-to-peer komunikace. Vestavěné DIP přepínače umožňují pohodlné mapování UART linek na různé řadiče M5Stack , zatímco dodávaná gumová anténa zvyšuje stabilitu připojení a dosah přenosu. Díky velmi nízké spotřebě energie v režimu spánku je modul ideální pro aplikace napájené z baterie a systémy pracující po mnoho měsíců.

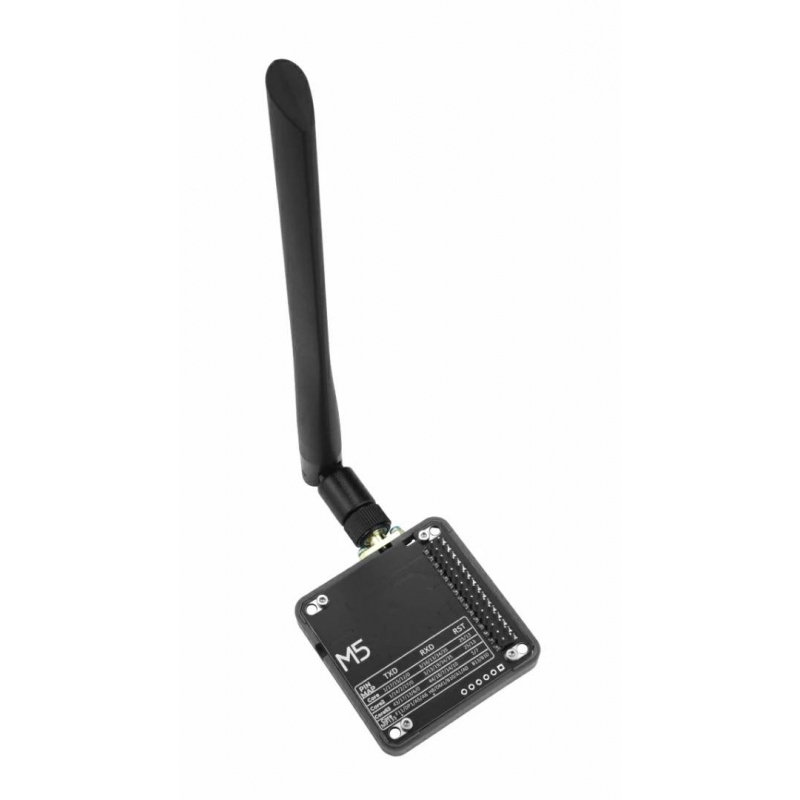

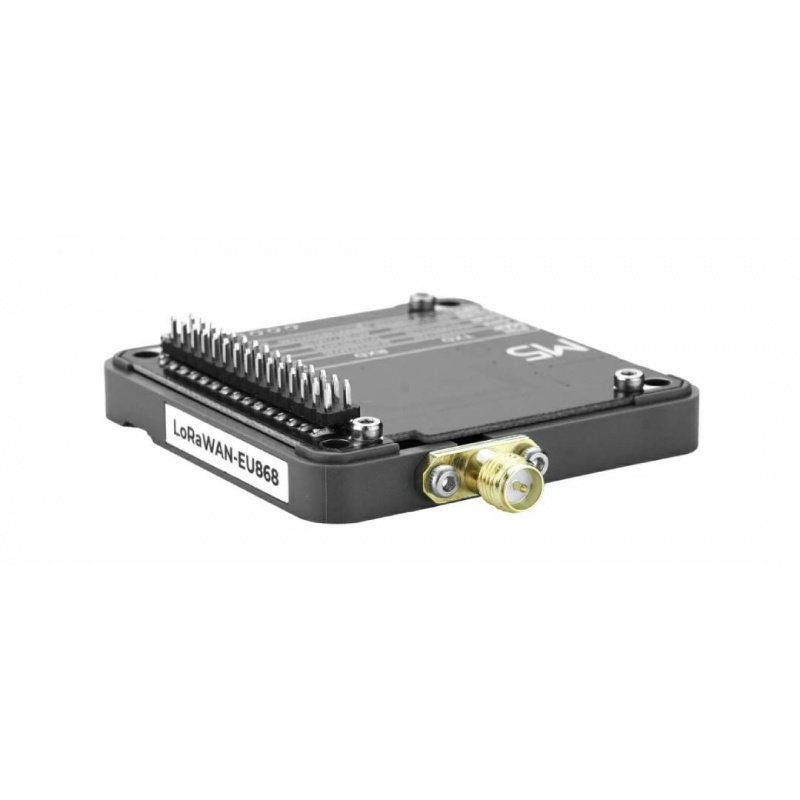

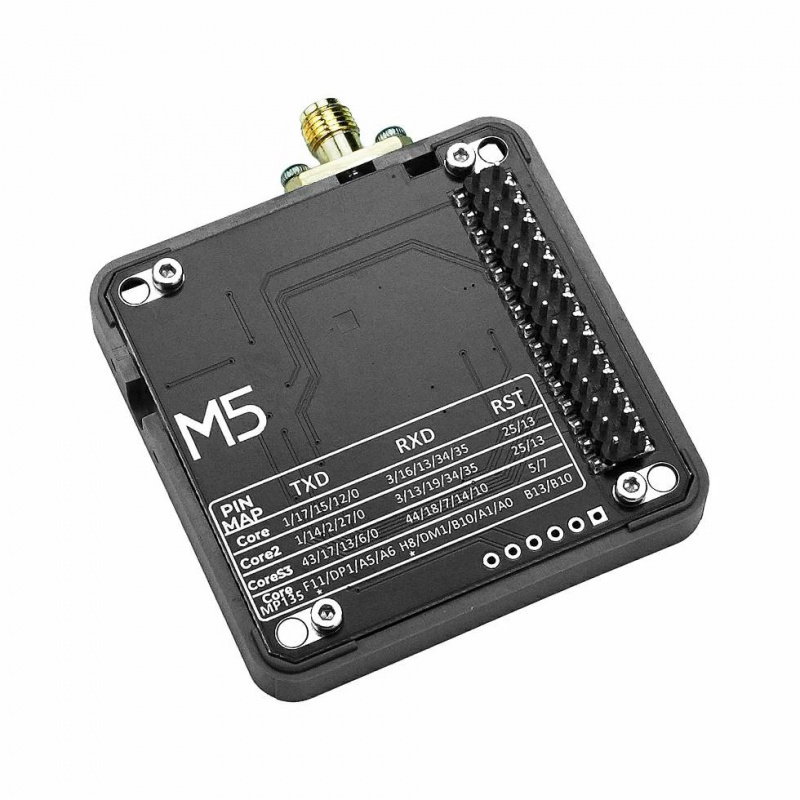

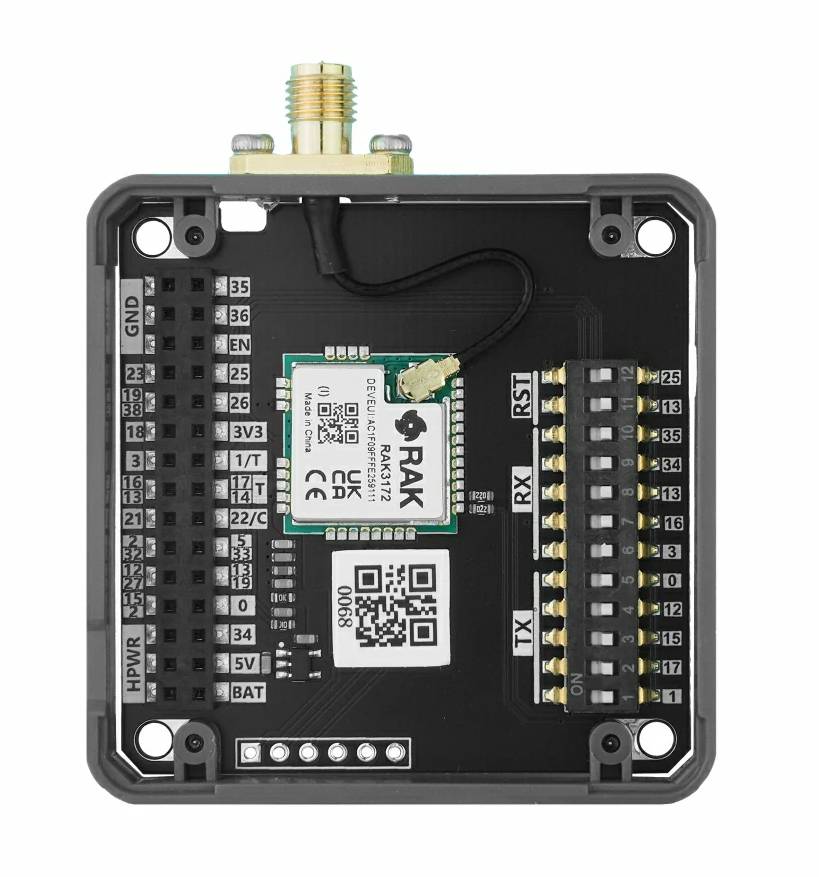

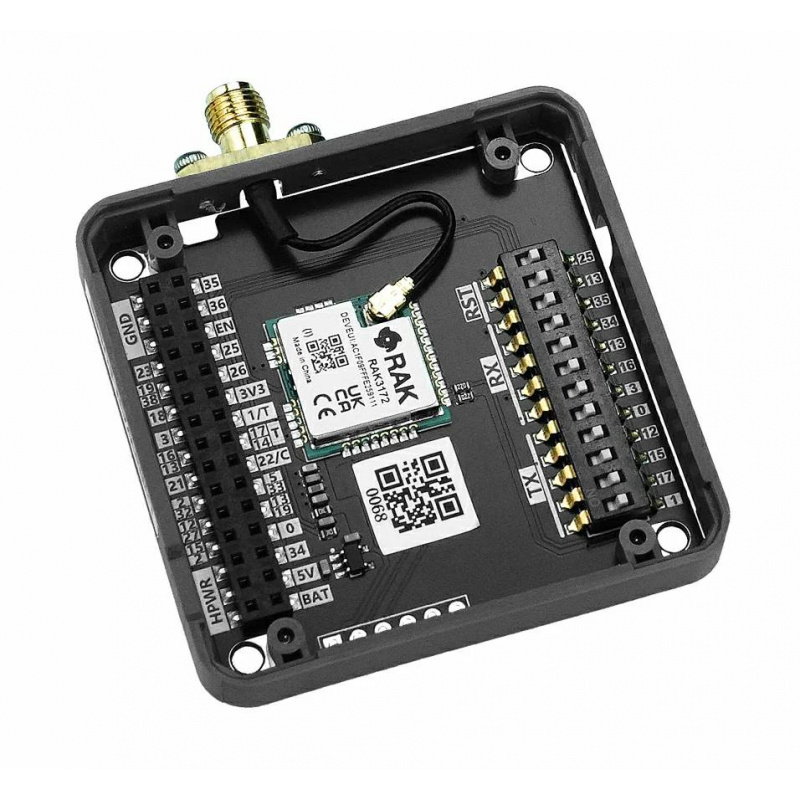

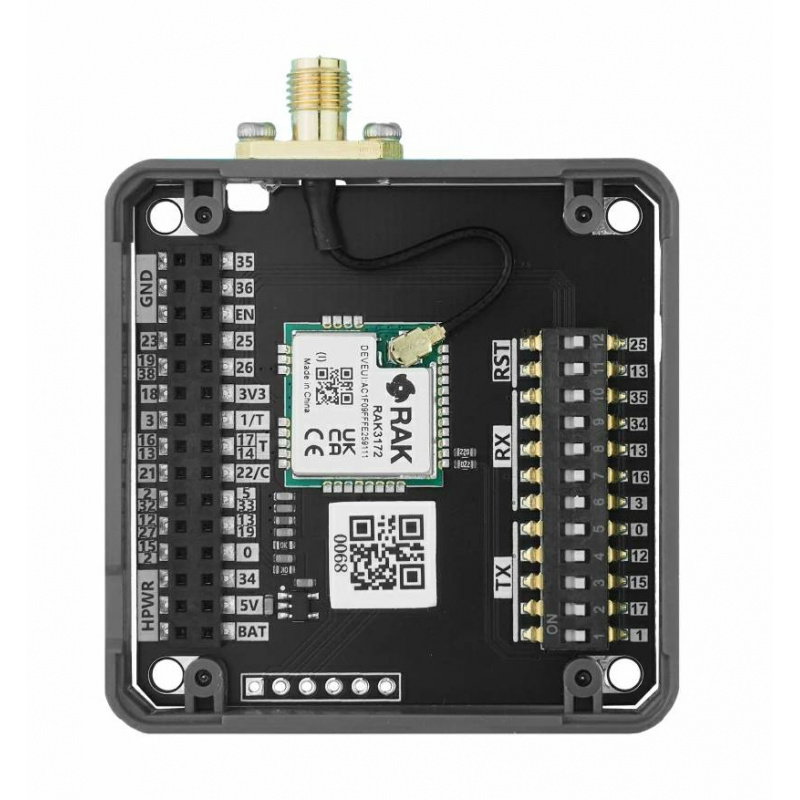

Modul LoRaWAN EU868 - STM32WLE5 - pro vývojové moduly M5Core - M5Stack M148.

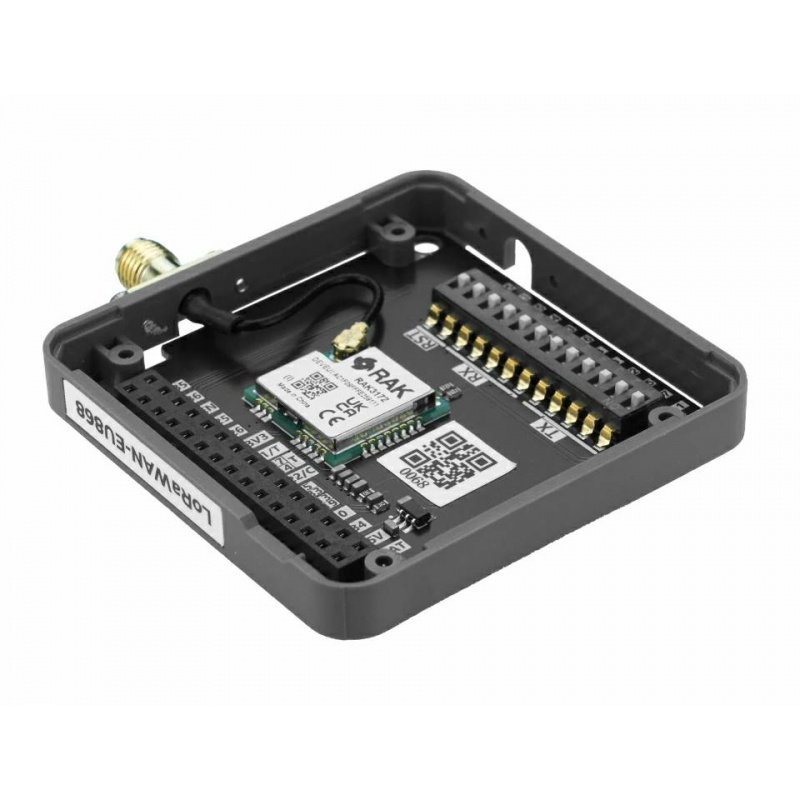

Modul používá čip RAK3172-8-SM-I.
Hlavní vlastnosti modulu LoRaWAN
- Čip STM32WLE5 : integrované řešení LoRa s 256 KB Flash a 64 KB RAM
- Pásmo EU868 : Shoda s evropskými radiokomunikačními předpisy pro rozsah 863 MHz až 870 MHz
- LoRaWAN 1.0.3 : Podpora režimů třídy A, třídy B a třídy C
- P2P komunikace : přímá výměna dat mezi zařízeními bez použití brány
- OTAA a ABP : dva způsoby aktivace zařízení v síti LoRaWAN
- Rozhraní UART : komunikace pomocí AT příkazů
- Vysoká citlivost přijímače : až -137 dBm
- Vysílací výkon : až 19 dBm
- Nízká spotřeba energie : režim spánku od 3,69 µA
- Anténa 2,8 dBi : zvýšený dosah a stabilita přenosu
- Podpora pro Arduino IDE a UiFlow2 : rychlý start s modulem
Kompatibilita s platformou M5Stack

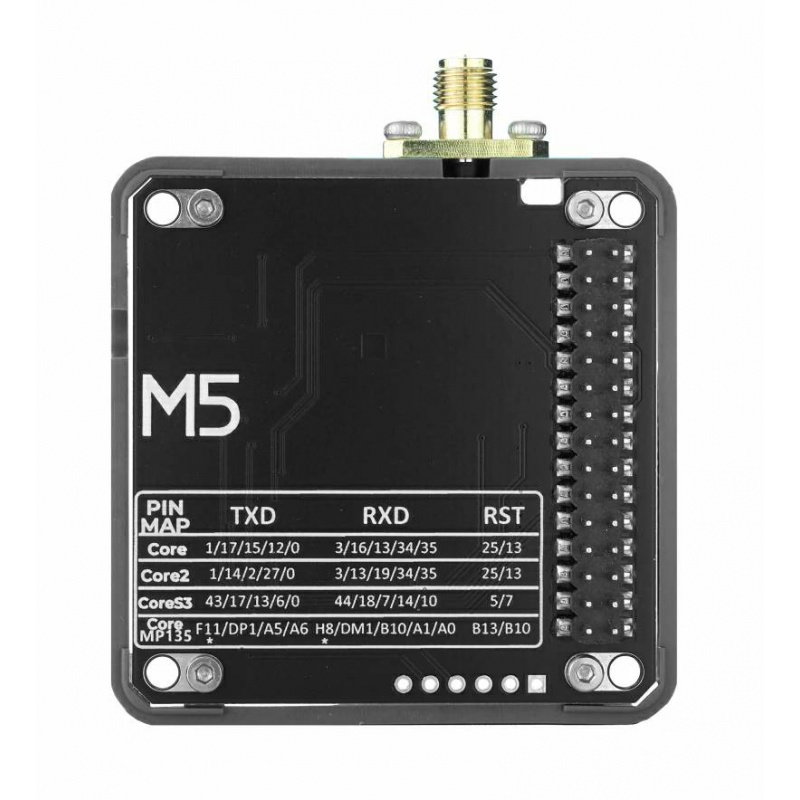

Modul využívá sběrnici M5-Bus a je navržen pro spolupráci s CoreS3 , CoreS3 SE , Core2 v1.1, Tough , Basic v2.7 a M5GO IoT Kit v2.7. Fire v2.7, Core2 pro AWS, Tab5 a CoreMP135 . Vestavěné DIP přepínače umožňují přeřadit linky UART a přizpůsobit připojení konkrétní hardwarové platformě.
Technologie LoRaWAN v systémech IoT
Technologie LoRaWAN byla vytvořena pro zařízení internetu věcí (IoT), která vyžadují přenos malého množství dat na velmi dlouhé vzdálenosti s minimální spotřebou energie . Ve srovnání s řešeními založenými na WiFi nebo Bluetooth umožňuje komunikaci na vzdálenost až několika kilometrů a zároveň si zachovává měsíce nebo dokonce roky provozu na baterie. Modul M5Stack LoRaWAN EU868 podporuje tři provozní třídy LoRaWAN. Třída A poskytuje nejnižší spotřebu energie a je ideální pro senzory, které periodicky přenášejí data. Třída B umožňuje cyklická okna příjmu, zatímco třída C nabízí téměř neustálou připravenost k příjmu zpráv, takže je vhodná pro průmyslové řídicí a automatizační systémy.

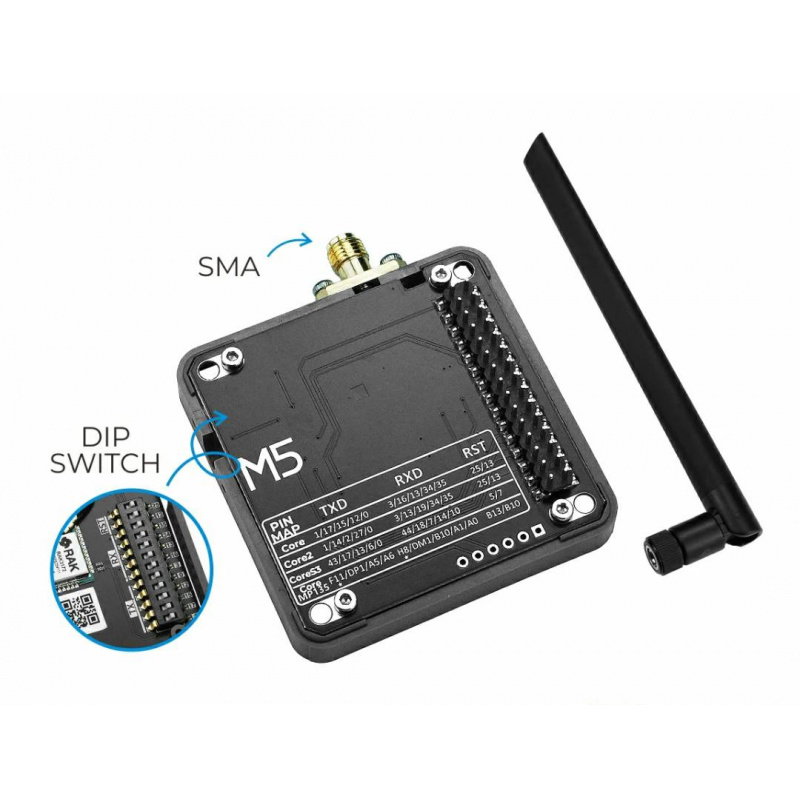

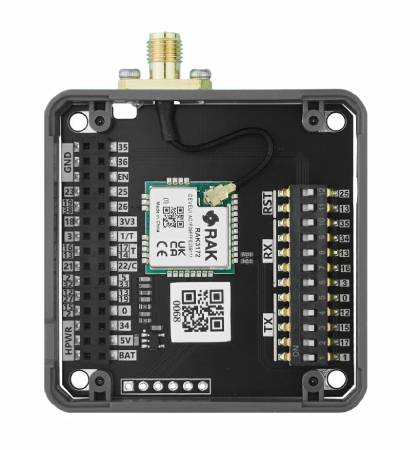

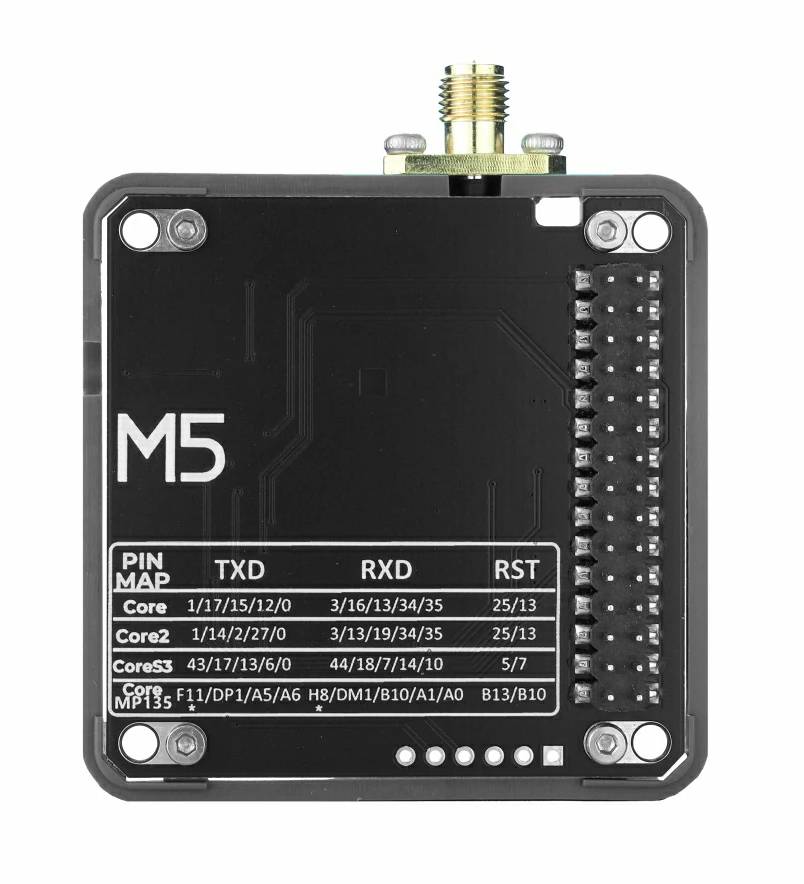

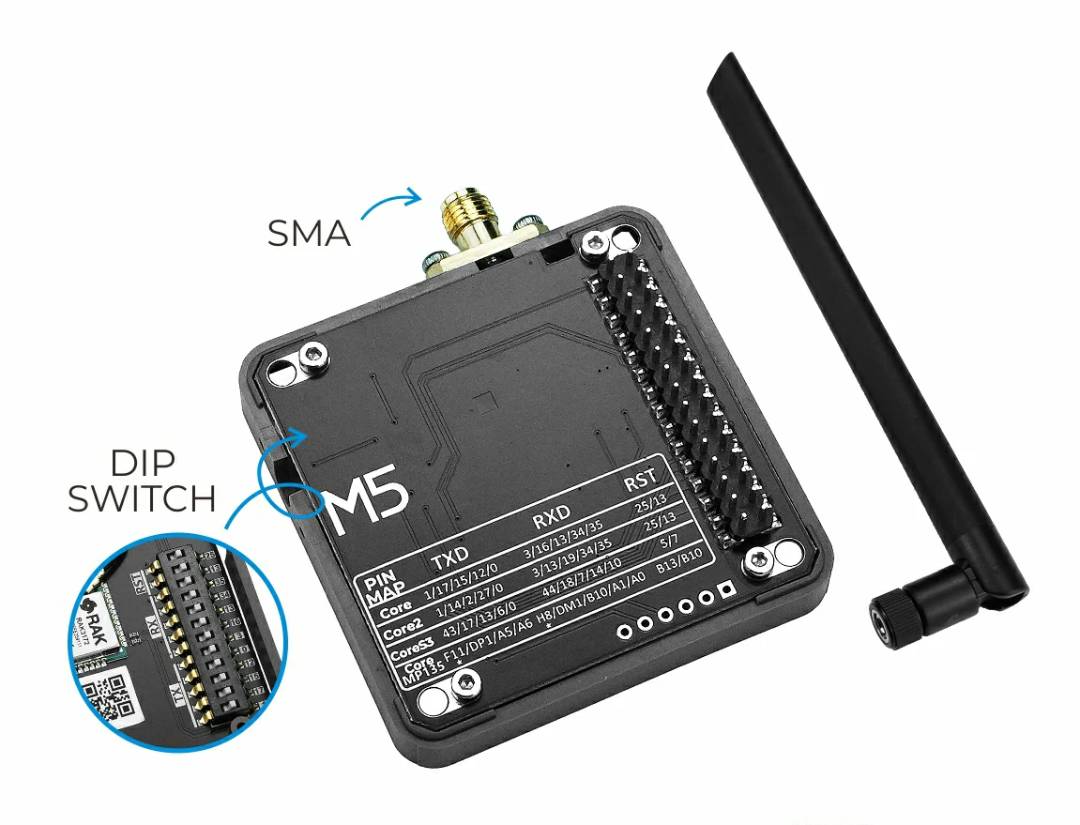

Integrované DIP přepínače umožňují přepínání komunikačních pinů UART pro přizpůsobení různým řídicím platformám.
Prvky obsažené v sadě.
Technické specifikace modulu LoRaWAN EU868
- Čip LoRa: STM32WLE5 (RAK3172-8-SM-I)
- Flash paměť: 256 kB
- RAM: 64 kB
- Podporované pásmo: EU868 (863 MHz až 870 MHz)
- Protokol: LoRaWAN 1.0.3
- Podporované třídy LoRaWAN: Třída A, Třída B, Třída C
- Aktivační režimy: OTAA, ABP
- Komunikační režimy: LoRaWAN, P2P
- Komunikační rozhraní: UART 115200 bps, AT příkazy
- Citlivost přijímače: -137 dBm
- Maximální vysílací výkon: 19 dBm
- Anténa: SMA, zisk 2,8 dBi
- Spotřeba proudu v pohotovostním režimu: 6,70 mA při 5 V
- Spotřeba proudu v režimu spánku: 9 µA při 5V nebo 3,69 µA při 3,3V
- Spotřeba proudu během příjmu dat P2P: 8,27 mA při 5 V
- Spotřeba proudu během nepřetržitého přenosu P2P: 80,38 mA při 5 V
- Provozní teplota: 0 °C až 40 °C
- Rozměry antény: 198 x 13 mm
- Rozměry modulu: 54 x 63,6 x 7,6 mm
- Hmotnost: 16,1 g

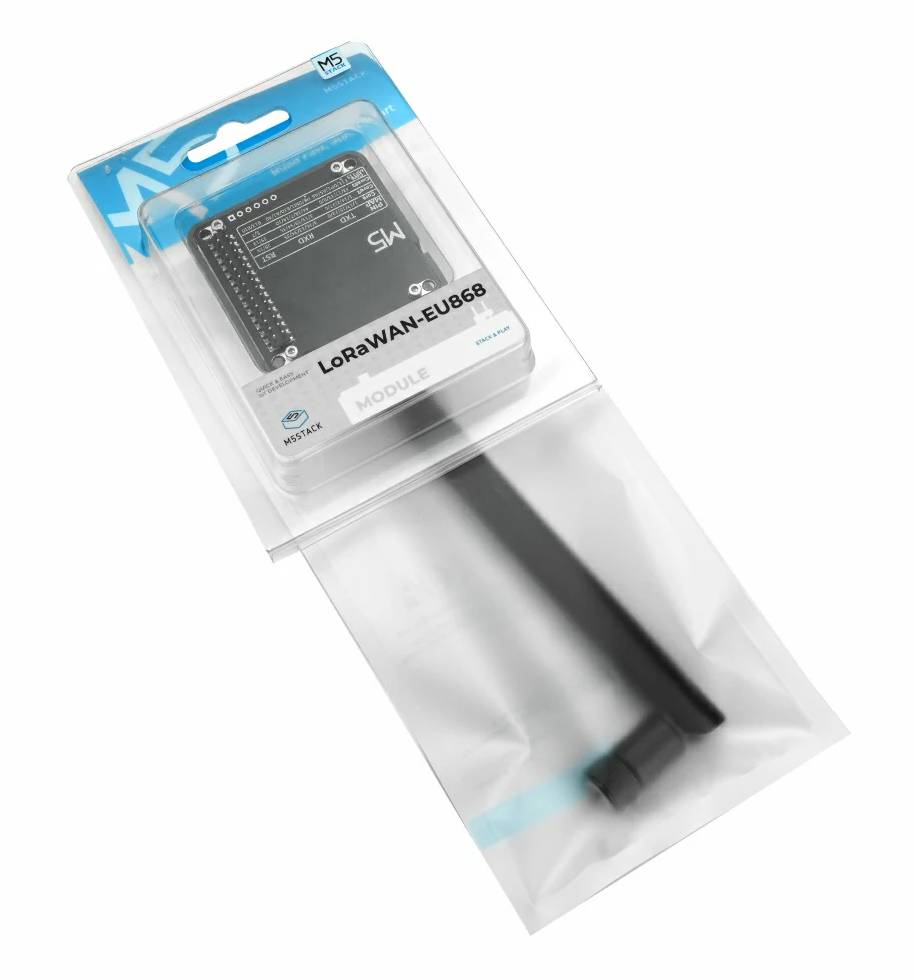

Obsah sady
- 1x komunikační modul LoRaWAN pro pásmo EU868
- 1x anténa 868 MHz s SMA konektorem
