Popis produktu: M5Stack CoreMP135 - vývojový modul - Linux control host - STM32MP135D
CoreMP135 od M5Stack je integrovaný průmyslový linuxový řídicí hostitel založený na STM32MP135DAE7 , s jednojádrovým procesorem ARM Cortex-A7 1 GHz a 4 GB paměti DDR3L SDRAM. Vybaveno 2 GbE porty, HD výstupem, 2 porty USB 2.0 typu A, USB typu C (OTG a napájení), slotem microSD , 2 rozhraními CAN FD, PWR485 (od 9 V do 24 V + RS485) a 2 rozhraními Grove ( I2C) a UART). Má 2palcový IPS dotykový displej a 1W reproduktor Díky nízké spotřebě energie, správě napájení AXP2101 a RTC a vestavěné baterii je ideální pro průmyslovou automatizaci, IoT a ovládání robotů . M5Stack CoreMP135 je připraven k použití ihned po vybalení díky přiložené Debian microSD kartě. Zařízení má také montážní základnu na DIN lištu, což usnadňuje instalaci v různých průmyslových prostředích.
Výrobce připravil podrobnou uživatelskou příručku , která značně usnadňuje zahájení práce s modulem.
M5Stack CoreMP135 - vývojový modul - Linux control host - STM32MP135D.
Speciální vlastnosti modulu
- STM32MP135DAE7 s 1 GHz jednojádrovým procesorem ARM Cortex-A7
- Standardní platforma Linux
- Četné periferní rozhraní (CAN, RS485, gigabitový síťový port atd.)
- 2'' dotykový displej
- Řízení spotřeby (PMU)
- Audio výstup
- Podporuje microSD karty a 4 GB DDR3L SDRAM paměti
- Konektory M5BUS a PORT A/C

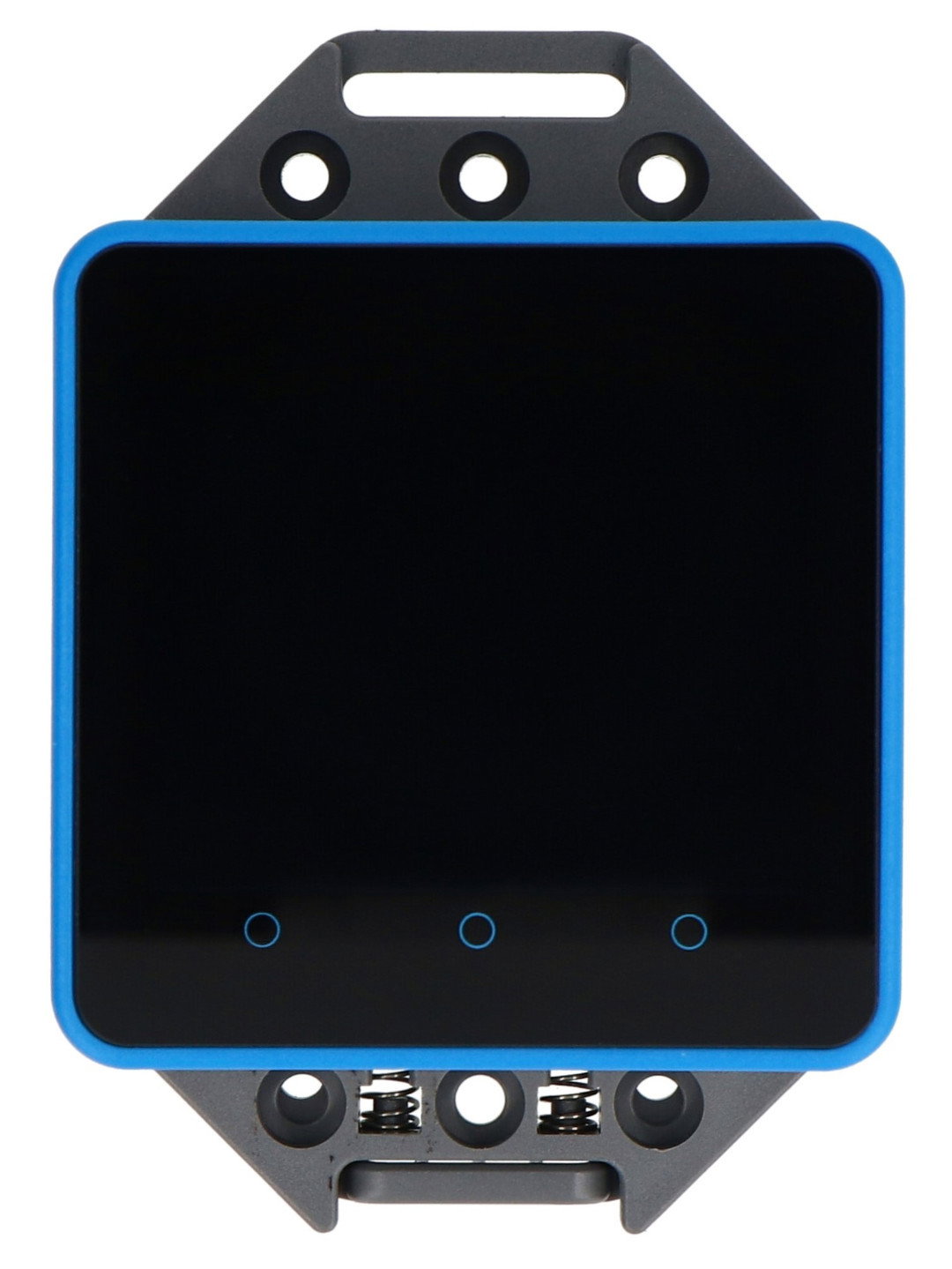

- Snadná instalace díky DIN liště na spodní straně zařízení
Aplikace CoreMP135 od M5Stack
- Průmyslová automatizace
- Systémy chytré domácnosti
- Okrajové brány průmyslového IoT
- Vzdělávání a technologický rozvoj
- Centrální řízení pohybu robota

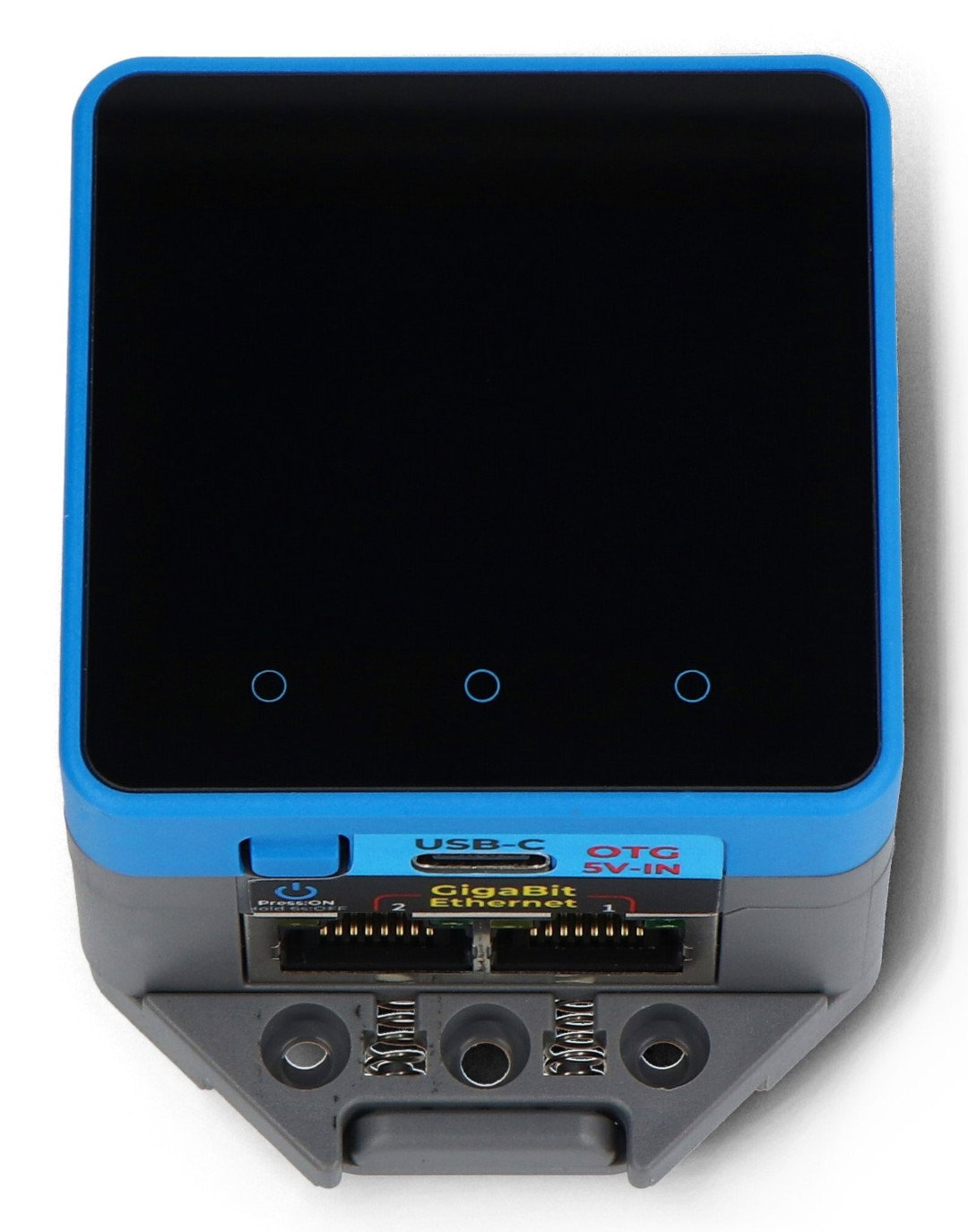

Modul má 2" IPS kapacitní dotykovou obrazovku.
Modul je dodáván s microSD kartou předinstalovanou s Debianem.
Programování modulu CoreMP135
Modul CoreMP135 lze naprogramovat pomocí standardních linuxových nástrojů. S Debianem předinstalovaným na microSD kartě můžete snadno vytvářet a nasazovat průmyslové aplikace, IoT a domácí automatizační aplikace. Modul podporuje různá programovací rozhraní, umožňující integraci s různými zařízeními a systémy. Vestavěná rozhraní jako CAN, RS485 a USB porty poskytují flexibilitu a výkon v různých aplikacích.
Technické specifikace CoreMP135
- Ovladač: STM32MP135DAE7
- Procesor: ARM Cortex-A7, 1 GHz
- Napájecí napětí: 12 V / 2 A DC nebo 5 V / 3 A přes USB typu C
- Paměť: 4 GB DDR3L SDRAM
- Čip pro správu napájení: AXP2101
- Komunikace 485: MAX3485
- CAN komunikace: dvoukanálový SIT1051T/3 (vysokorychlostní FDCAN)
- USB rozhraní: GL852G (2x USB 2.0), 1x USB C (OTG a napájení)
- HD video rozhraní: LT8618SXB, podpora až 24bitové barevné hloubky
- Ethernet: RTL8211F (až 1 Gbps)
- RTC: BM8563
- Obrazovka: ILI9342C, 2" IPS LCD, 240 x 320 px
- Ovladač dotykové obrazovky: FT6336U
- Zesilovač: NS4168, mono třída D
- Reproduktor: 1 W při 4 Ω
- Provozní teplota: 0°C až 40°C
- Rozměry produktu: 54 x 54 x 34,5 mm
- Hmotnost: 99,5 g

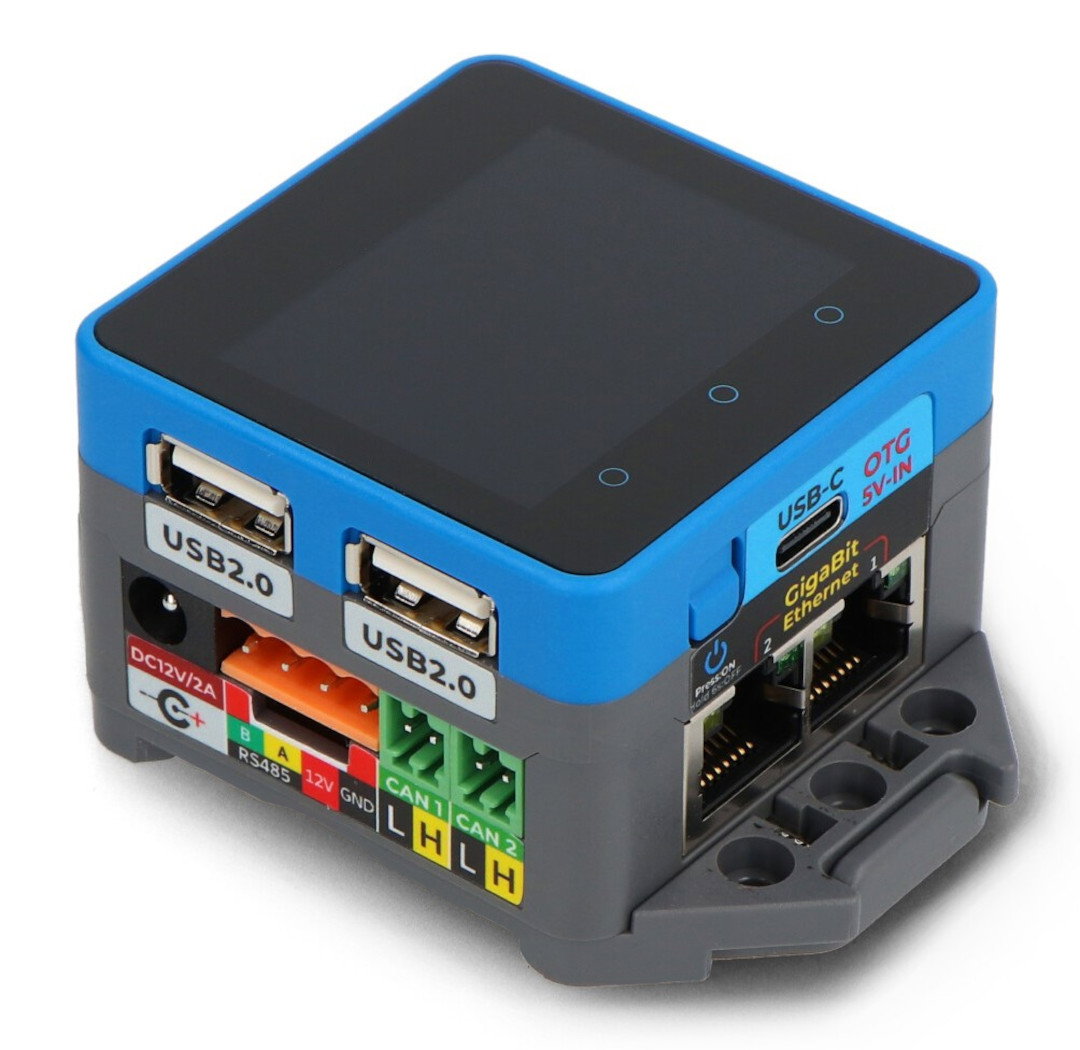

Zařízení nabízí bohatou sadu rozhraní.

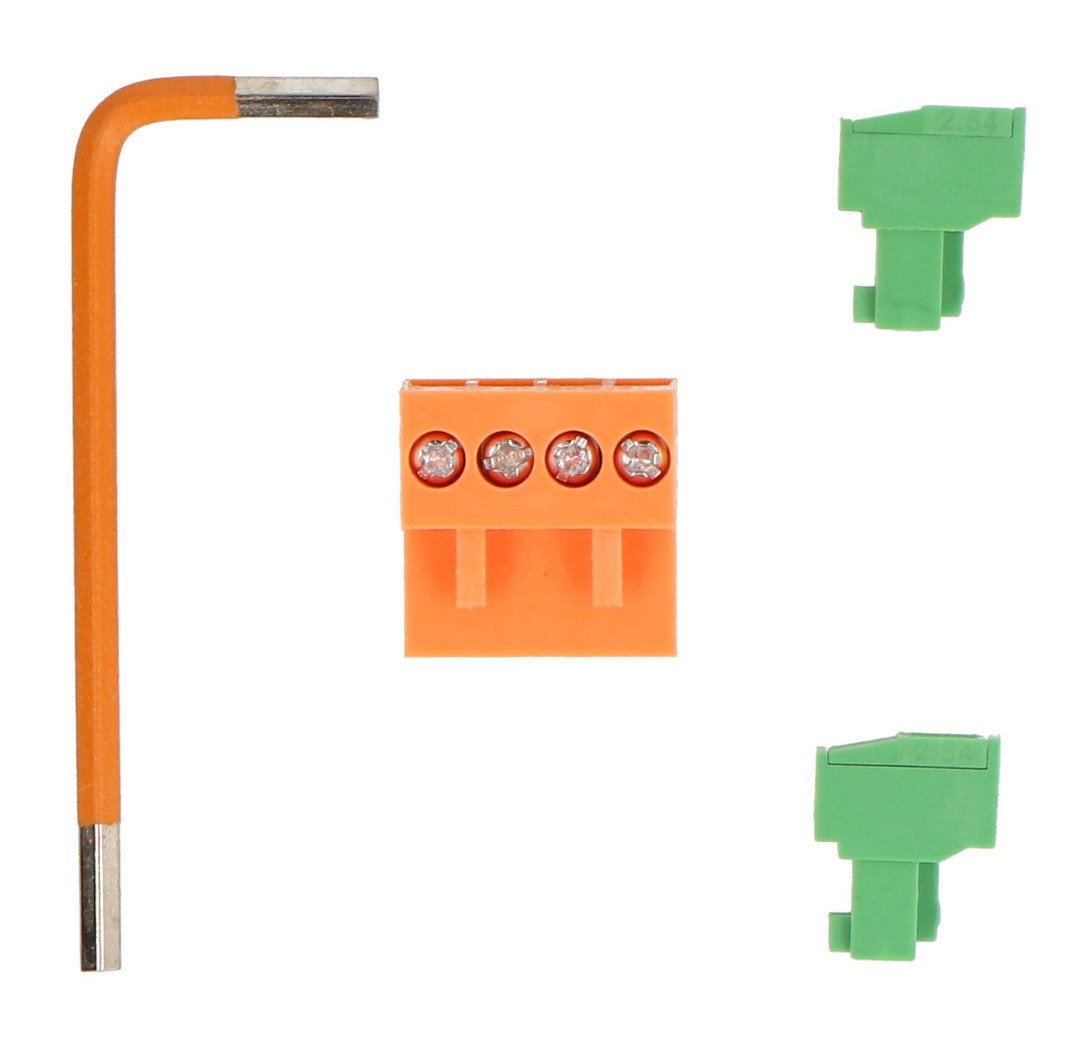

Prvky obsažené v sadě.
Nastavte obsah
- 1x M5Stack CoreMP135
- 1x imbusový klíč M3
- 1x 4pinový VH konektor - rozteč 3,96 mm
- 2x 2pinová svorkovnice - rozteč 2,54 mm
- 1x microSD karta (instalovaná v zařízení)
- 1x Návod k použití
