Popis produktu: Gateway H2 - komunikační modul - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - pro vývojové moduly M5Core - M5Stack M141
Gateway H2 od M5Stack je kompaktní, stohovatelný komunikační modul založený na čipu ESP32-H2-MINI-1 , který podporuje bezdrátové protokoly ZigBee 3.0, Thread 1.3 a Matter (Thread-based). Díky integrované komunikaci IEEE 802.15.4 a možnosti přepínání rozhraní UART/SPI pomocí DIP přepínačů je zařízení ideální pro vývoj aplikací IoT se zaměřením na interoperabilitu a zabezpečení dat. Navíc podporuje hardwarové šifrování , takže je ideální pro projekty vyžadující bezpečný přenos. Jeho možnost použití v multimodulových systémech z něj činí extrémně flexibilní nástroj pro profesionály.

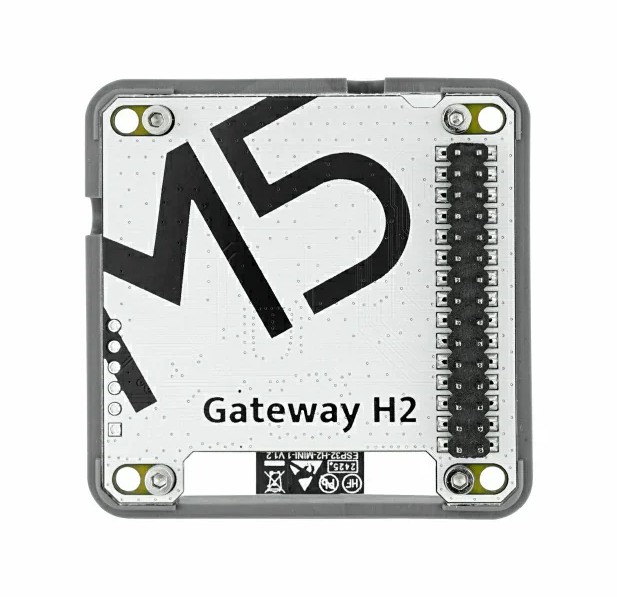

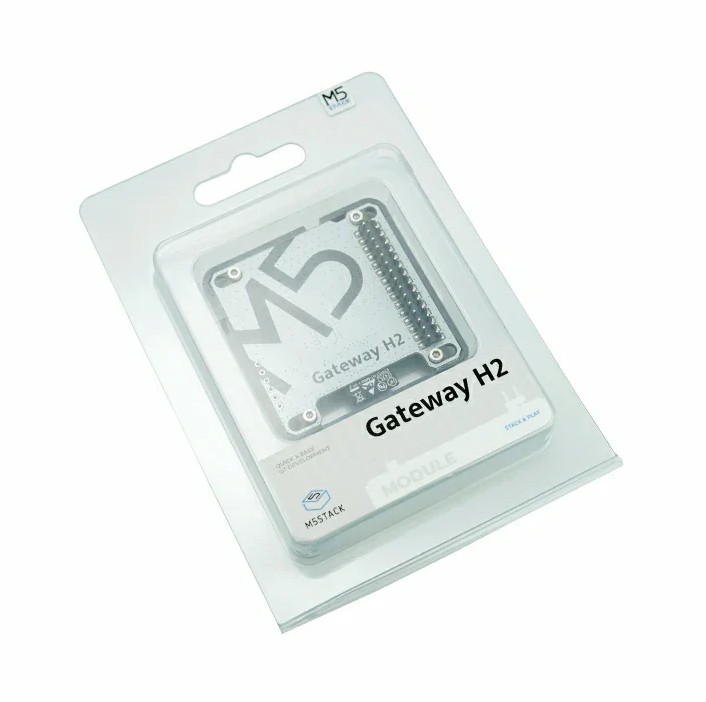

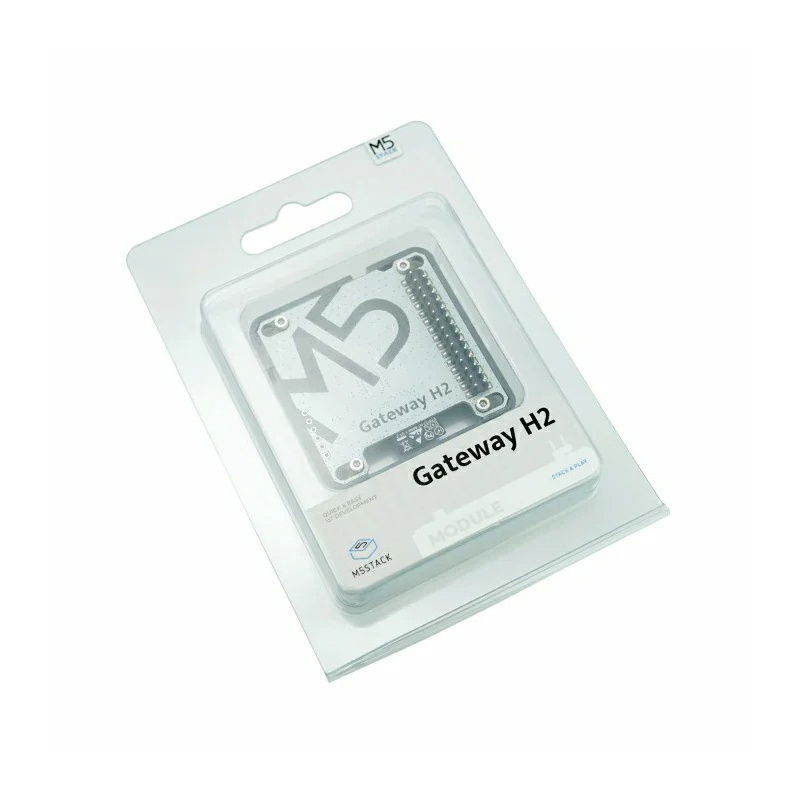

Gateway H2 - komunikační modul - ESP32-H2-MINI-1 - ZigBee / Thread / Matter - pro vývojové moduly M5Core - M5Stack M141.

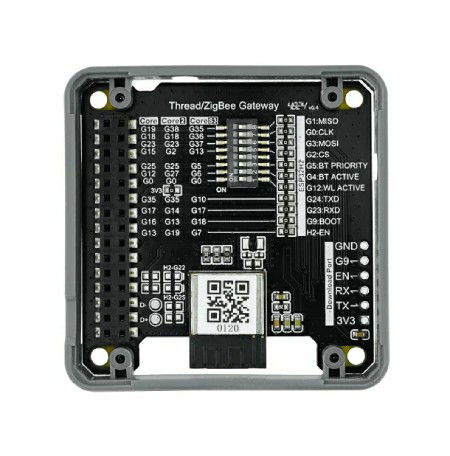

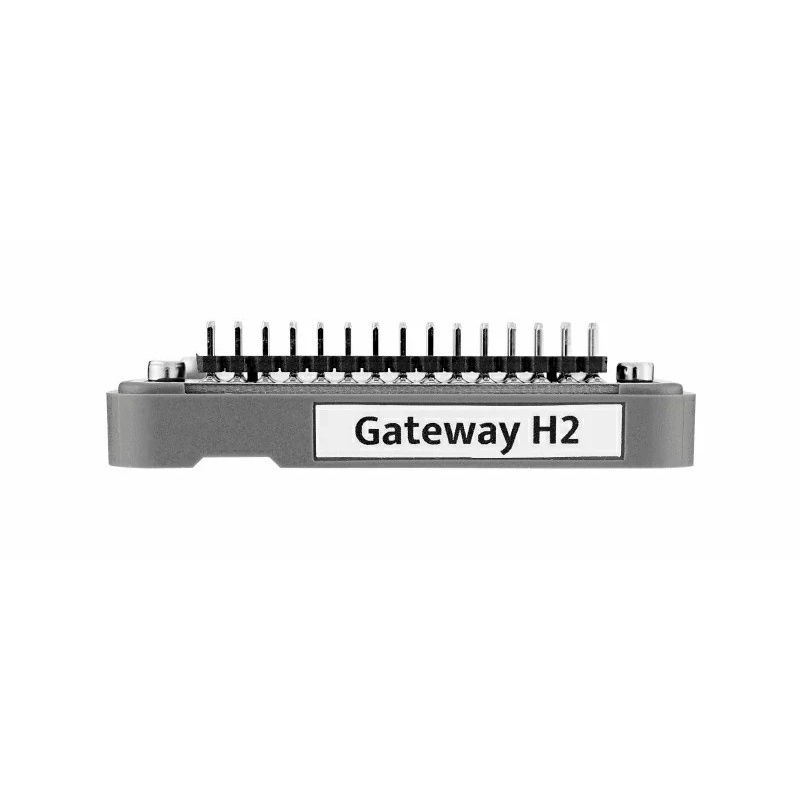

Gateway H2 má vestavěný modul hardwarového šifrování.
Hlavní vlastnosti modulu Gateway H2
- ESP32-H2 : 32bitový jednojadrový procesor RISC-V s taktem až 96 MHz
- Podpora ZigBee, Thread a Matter : Soulad s nejnovějšími protokoly IoT
- Komunikace IEEE 802.15.4 : bezdrátový přenos s nízkou spotřebou energie
- 8-polohový DIP přepínač : snadno měnit rozhraní a konfiguraci funkcí
- Podpora hardwarového šifrování : zabezpečení dat v aplikacích IoT
- Nízká spotřeba energie : pouze 8,55 mA v pohotovostním režimu
- Kompatibilita : funguje s UIFlow 2.0, Arduino IDE a ESP-IDF
Rozložení pinů a kompatibilita s M5Stackem
Modul Gateway H2 využívá M-Bus a lze jej použít s řadiči M5Stack (např. CoreS3 , Core2 , Fire v2.7 ). DIP přepínač umožňuje měnit funkce pinů, například mezi UART a SPI. Modul sdílí piny s funkcemi Bluetooth a WiFi. Mezi konektory patří RXD, TXD, SPI_MOSI, SPI_MISO, SPI_CLK, SPI_CS a SDA/SCL. jsou k dispozici na 30pinovém konektoru, což usnadňuje integraci do aplikací vyžadujících bezdrátovou komunikaci s nízkou spotřebou energie a sdílení signálu s hostitelem.

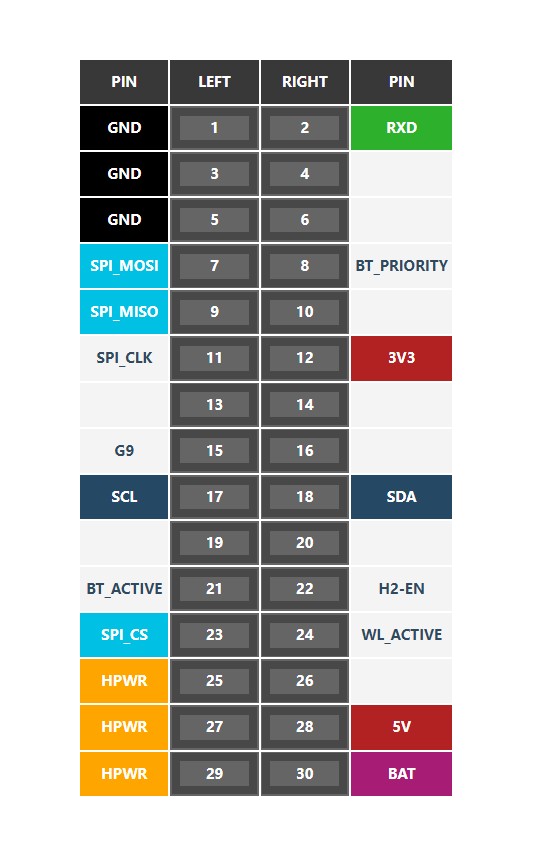

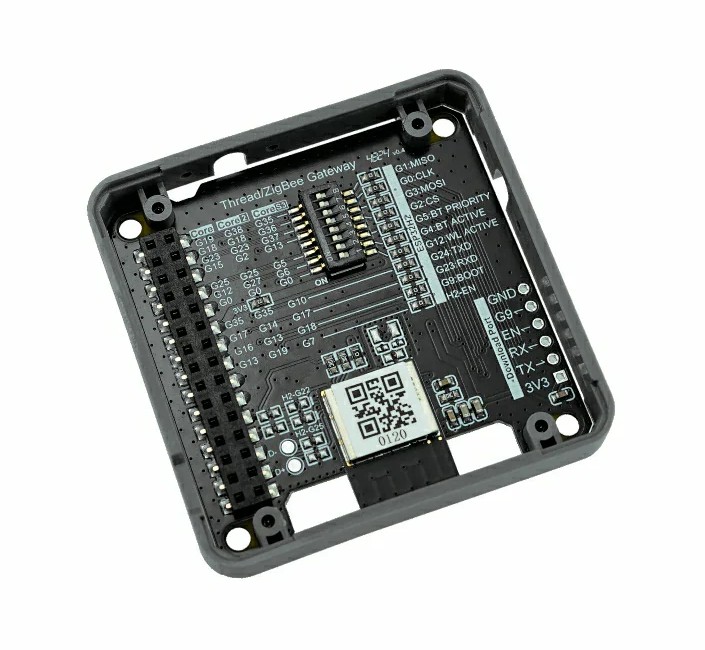

Schéma zapojení pinů.

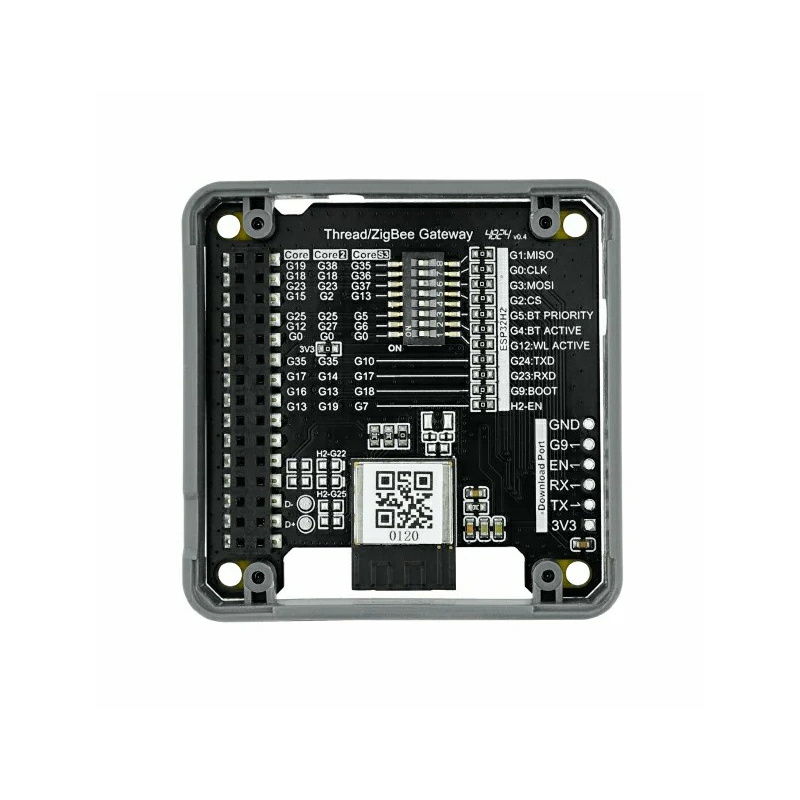

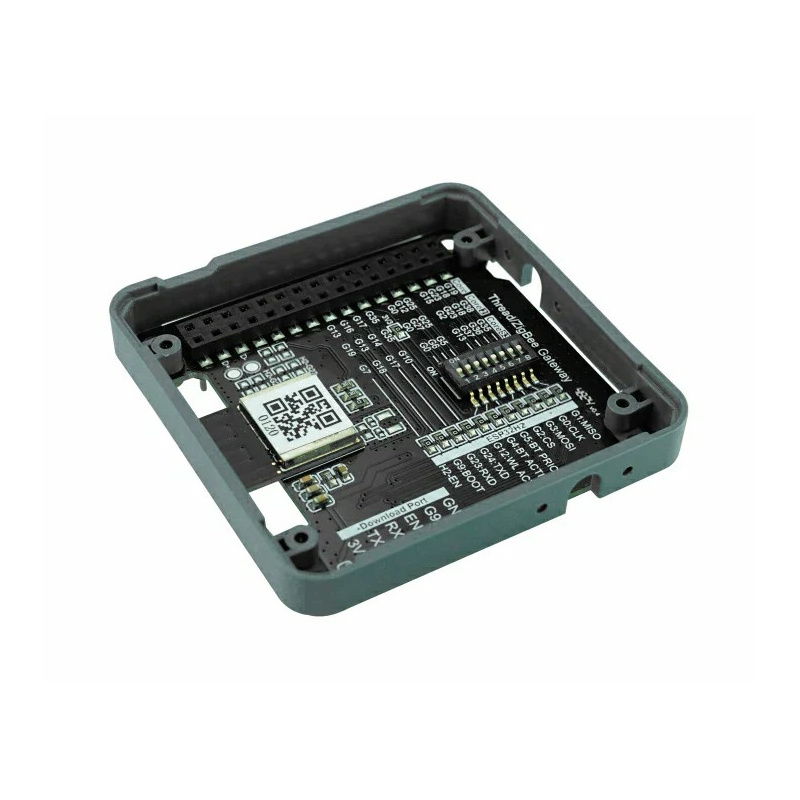

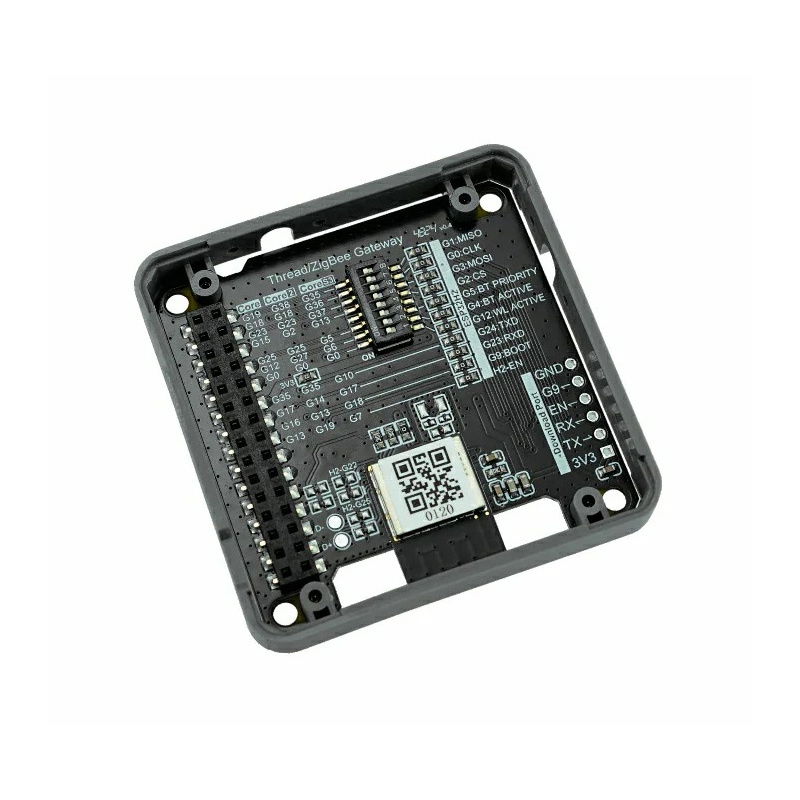

Modul je založen na ESP32-H2-MINI-1.
Programování a integrace
Modul lze programovat pomocí prostředí Arduino IDE, ESP-IDF a UIFlow 2.0 . Díky oficiálním knihovnám a dokumentaci od Espressifu je snadné vytvářet koncové body, které podporují Matter over Thread, ZigBee gateway a Thread Border Router . Software lze nahrát přes klasické rozhraní UART (prostřednictvím ESP32 Downloader). Výrobce také poskytuje SDK pro platformu ESP-IDF a podrobné návody pro všechny podporované protokoly.
Technické specifikace Gateway H2
- SoC: ESP32-H2-MINI-1 (32bitový RISC-V, 96 MHz)
- Flash paměť: 2 MB
- Anténa: Anténa na desce plošných spojů
- Podporované protokoly: IEEE 802.15.4 (ZigBee 3.0, Thread 1.3, Matter)
- Spotřeba energie (v pohotovostním režimu): 3,3 V / 8,55 mA
- Spotřeba proudu (provoz): 3,3 V / 18,35 mA (propojení vláken)
- DIP přepínač: 8-polohový (UART/SPI, bezdrátové ovládání funkcí)
- Provozní teplota: 0 °C až 40 °C
- Rozměry: 54 x 54 x 13,1 mm
- Hmotnost: 11,8 g
Obsah sady
- 1x modul Gateway H2

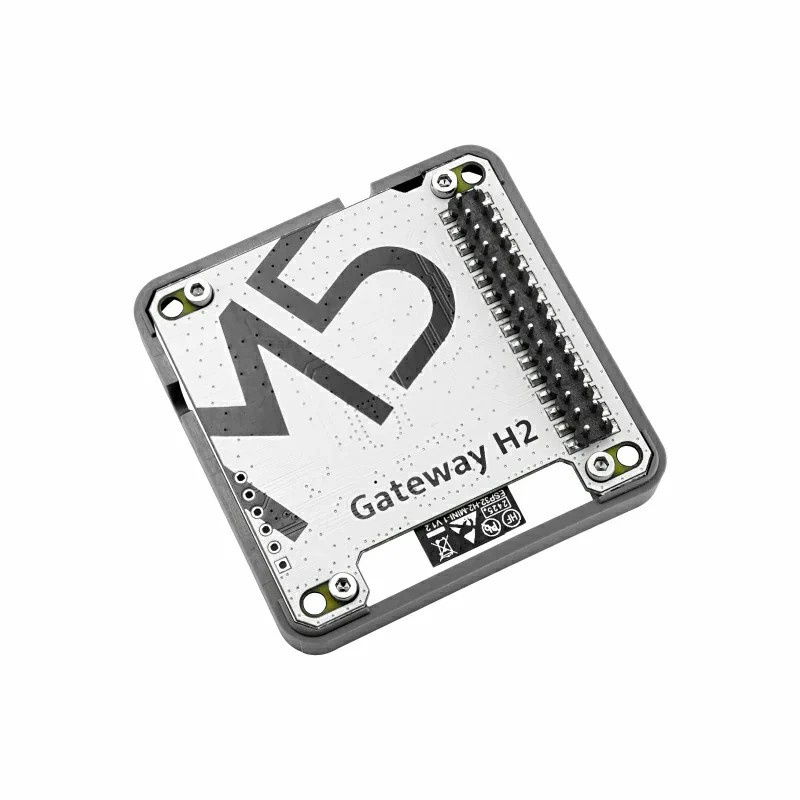

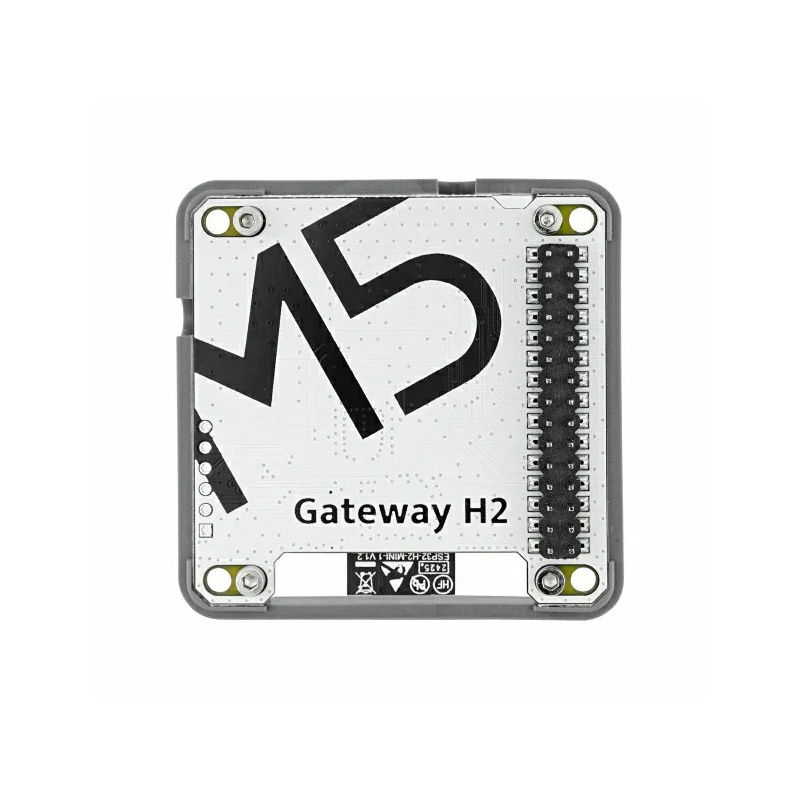

Modul Gateway H2 je navržen pro spolupráci s řídicími jednotkami řady M5Stack Core.
