Modul ovladače krokového motoru 13.2 - HR8825 - ovladač krokového motoru - pro vývojové moduly M5Stack Core - M5Stack M039-V11
M5Stack Stepmotor Driver Module 13.2 v1.1 je ovladač krokového motoru, který je určen pro použití s moduly řady M5Stack Core, včetně Core2 a CoreS3. Regulátor motoru je vybaven řídicím systémem HR8825 , který umožňuje nezávislé ovládání nebo víceosé připojení motoru.
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Popis produktu: Modul ovladače krokového motoru 13.2 - HR8825 - ovladač krokového motoru - pro vývojové moduly M5Stack Core - M5Stack M039-V11
Stepmotor Driver Module 13.2 v1.1 je elektronická součástka vyráběná společností M5Stack , která umožňuje přesné ovládání krokových motorů . Určeno pro použití s vývojovými moduly M5Stack Core2 a M5Stack CoreS3 . Je vybaven řídicím systémem HR8825 , který umožňuje nezávislé ovládání nebo víceosé připojení motoru. Jedná se o ideální řešení pro různé aplikace, jako jsou 3D tiskárny nebo CNC stroje, kde je potřeba přesné řízení pohybu motoru.
Modul ovladače krokového motoru 13.2 - HR8825 - ovladač krokového motoru - pro vývojové moduly M5Stack Core - M5Stack M039-V11.
Botland je oficiálním distributorem modulů řady M5Stack v Polsku. Systém těchto stohovatelných funkčních zařízení jsme doplnili o příslušenství z naší nabídky a četné blogové návody. Všechny prezentované produkty M5Stack jsou originální.
Modul ovladače krokového motoru se používá k současnému ovládání tří krokových motorů.
Charakteristické vlastnosti modulu
- Vybaven čipem STM32F030F4P6 založeným na 32bitovém procesoru ARM Cortex-M0
- Používá ovladač krokového motoru HR8825, který podporuje 3 nezávislé osy
- Má funkci ovládání bipolárních krokových motorů
- Umožňuje nastavit proud na každém kanálu na maximálně 1,5 A
- Má mnoho režimů krokové segmentace, od úplného kroku až po krok 1/32
- Integrováno s komunikačním rozhraním PWR485
- Má DC-JACK napájecí vstup
- Podporuje grafické programování Arduino a UIFlow
Ovládání krokovým motorem
Modul ovladače krokového motoru umožňuje ovládat tři nezávislé krokové motory . Každý motor lze ovládat současně a autonomně, což umožňuje přesné polohování na různých osách. To je klíčová vlastnost v aplikacích, jako jsou 3D tiskárny nebo CNC stroje, kde přesnost hraje klíčovou roli.
Režim krokového dělení
Režim rozdělených kroků umožňuje uživateli vybrat různé metody řízení přesnosti pohybu krokového motoru . Nabízí různé režimy, od plného kroku až po 1/32 kroku. To umožňuje přizpůsobit pohyb motoru specifickým požadavkům aplikace a zajistit hladké a přesné operace, což je důležité u zařízení vyžadujících přesné ovládání.
Modul má režim krokového dělení, který umožňuje přesné řízení motoru.
Ovladač krokového motoru se používá mj. ve 3D tiskárnách.
Doporučené použití
- 3D tiskárny
- Skenery
- Řízení CNC gravírovacího stroje
- Ovládání pohybového modulu
- Robotické paže

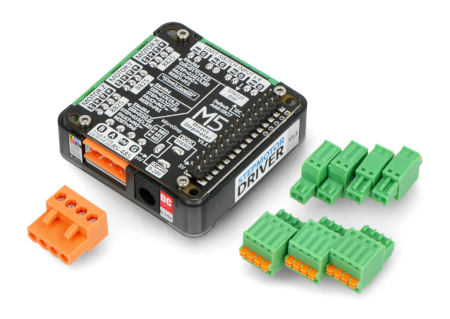

Nastavte obsah
- Modul ovladače krokového motoru 13.2 v1.1
- 4x šroubovací svorky 2,54-2P
- 3x šroubovací svorky 2,54-4P
- 1x šroubová svorka 3,96-4P
Technické specifikace ovladače motoru
- Typ: ovladač krokového motoru
- Zamýšlené použití: pro vývojové moduly M5Stack Core2 a M5Stack CoreS3
- Vestavěný čip:
- ovladač: HR8825
- Rozšíření I/O: STM32F030F4P6
- Vybaveno potenciometrem pro regulaci proudu až do 1,5A
- Komunikační rozhraní PWR485 (RS485 + vstup 9V až 24V)
- Vstupní svorka DC-JACK od 9V do 24V
- Vestavěný DCDC
- Počet kanálů: 3
- Segmentace: FULL, 1/2, 1/4, 1/8, 1/16, 1/32
- Maximální proud na kanál: 1,5 A
- Konektor vstupního signálu: 2,54-2P
- Konektor pro připojení motorů: 2,54-4P
- Terminálový konektor RS485: 3,96-4P
- Rozměry: 54,2 x 54,2 x 13,2 mm
- Hmotnost: 40 g
Pozornost! Modul se může poškodit při připojování nebo odpojování běžícího motoru. Nejprve se ujistěte, že je motor vypnutý!
Produkt je kompatibilní s vývojovými moduly M5Stack Core2 a CoreS3.
Užitečné odkazy
| Název | Hodnota |
|---|---|
| Napětí z | 9,0 V |
| Napětí dolů | 24.0V |
| Účinnost proudu | 1,5 A |
| Typ modulu | Řidič motoru |
| Šířka | 8 cm |
| Výška | 6 cm |
| Hloubka | 3 cm |
| Hmotnost | 0,061 kg |
