Popis produktu: M5Stack CoreS3 Thread BR - Vývojový modul pro Thread Border Router - ESP32-S3 + ESP32-H2 - M5Stack K149
M5Stack CoreS3 Thread BR je kompletní řešení pro budování a testování moderních IoT sítí založených na standardech Thread, Matter a ZigBee . Sada se skládá z kontroléru CoreS3 využívajícího čip ESP32-S3 a modulu Gateway H2 s mikrokontrolérem ESP32-H2 , který funguje jako OpenThread RCP (Radio Co-Processor). To umožňuje modulu fungovat jako výkonný border router Thread, integrující sítě IEEE 802.15.4 s infrastrukturou WiFi a Ethernet. CoreS3 Thread BR nabízí rozsáhlé multimediální a senzorové funkce, včetně dotykové obrazovky IPS s rozlišením 320 x 240 px, 0,3MPx kamery, mikrofonů, Hi-Fi reproduktoru, senzoru přiblížení, hodin reálného času a 9osé IMU . Vestavěné konektory Grove (HY2.0-4P) a rozhraní M5-Bus umožňují snadné rozšíření projektu o další moduly a senzory. Pouzdro přizpůsobené pro montáž na DIN lištu činí sadu ideální pro průmyslové aplikace a automatizaci budov.

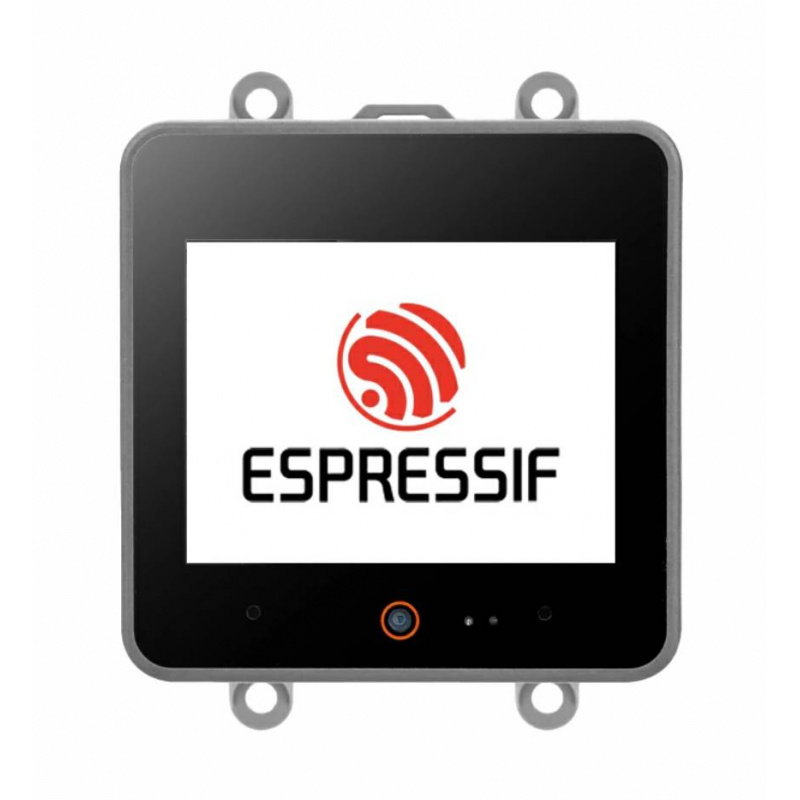

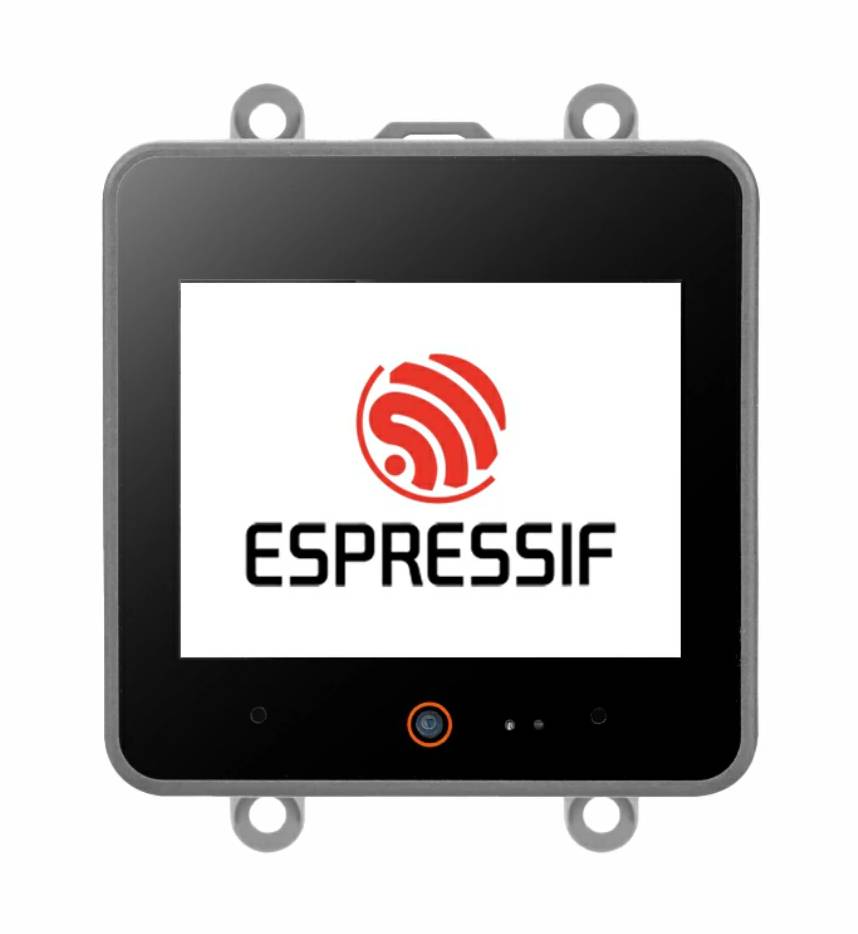

M5Stack CoreS3 Thread BR - Vývojový modul pro Thread Border Router - ESP32-S3 + ESP32-H2 - M5Stack K149.

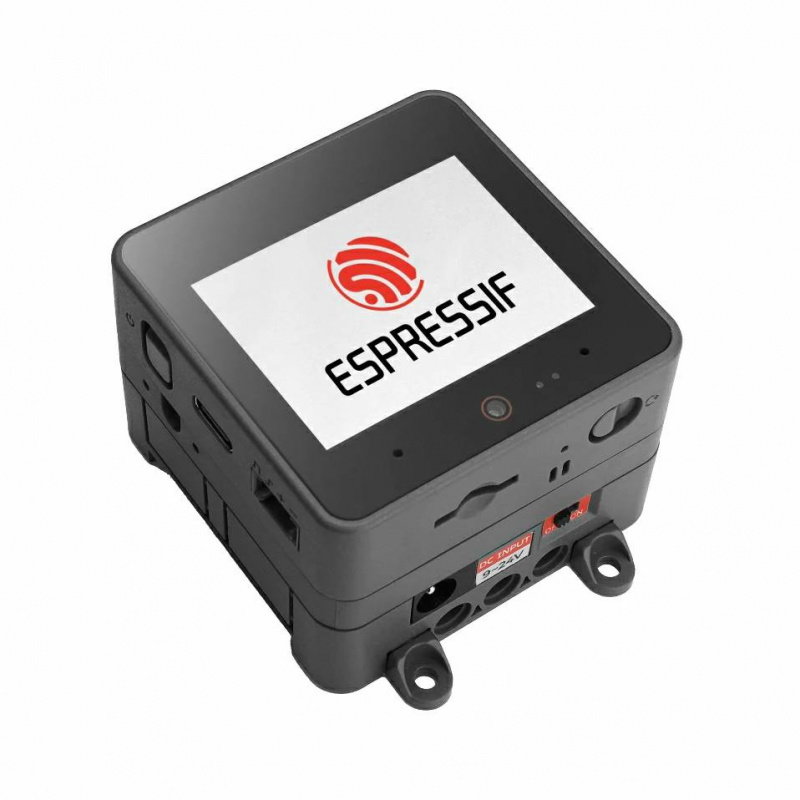

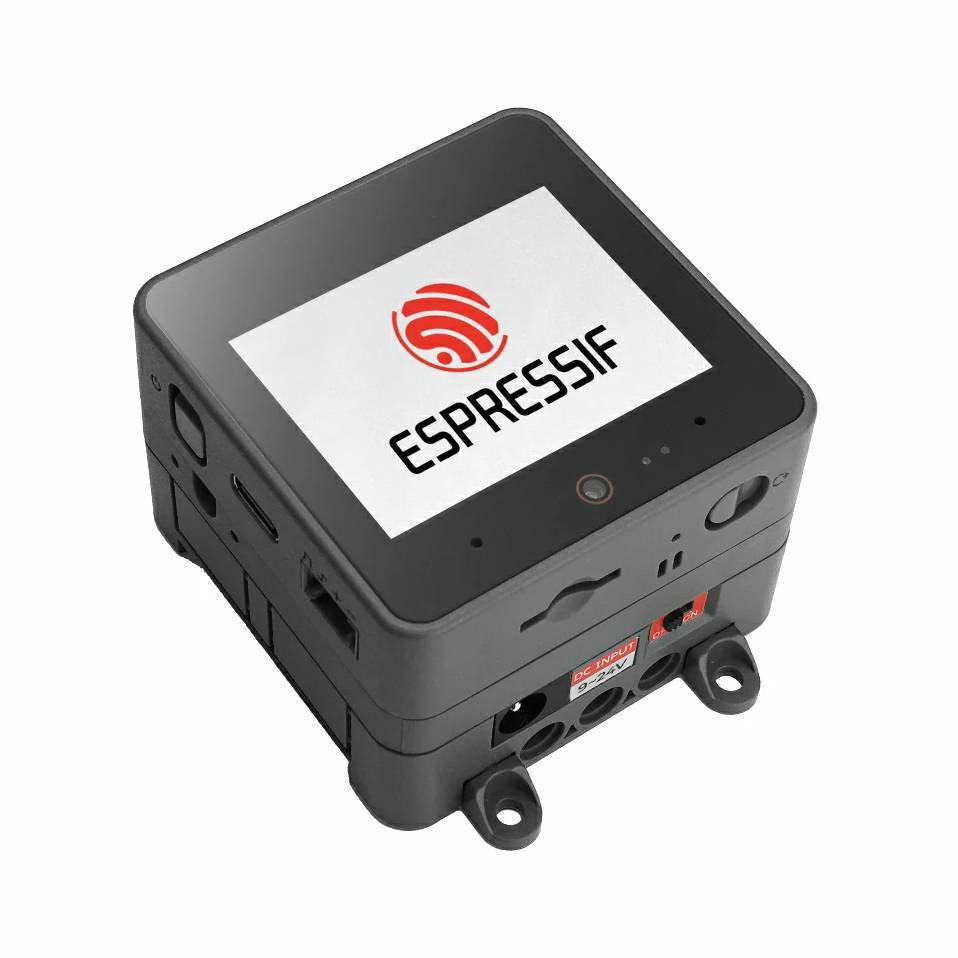

Router M5Stack CoreS3 Thread Border Router kombinuje řadič CoreS3 a komunikační modul ESP32-H2.
Hlavní vlastnosti závitu M5Stack CoreS3 BR
- ESP32-S3 : Dvoujádrový procesor Xtensa LX7 s taktem 240 MHz pro vysoký výpočetní výkon
- Podpora Thread, Matter a ZigBee : Modul ESP32-H2 s komunikací IEEE 802.15.4 umožňuje vytváření moderních IoT sítí
- 16 MB Flash a 8 MB PSRAM : velké množství paměti umožňuje implementaci rozsáhlých aplikací pro edge computing
- 2'' dotyková IPS obrazovka : displej s rozlišením 320 x 240 px umožňuje lokální ovládání zařízení
- Kamera GC0308 : vestavěná kamera s rozlišením 0,3 MPx umožňuje monitorování a analýzu obrazu
- Vylepšený zvuk : duální mikrofon, kodek ES7210 a 1W reproduktor se zesilovačem AW88298
- Snadná instalace : pouzdro přizpůsobené pro montáž na DIN lištu
- Baterie 500 mAh : umožňuje krátkodobý mobilní provoz nebo zálohování systému
- Napájení od 9 V do 24 V DC : kompatibilní s typickými instalacemi průmyslové automatizace
- USB-OTG a microSD : snadné programování, aktualizace firmwaru a ukládání dat

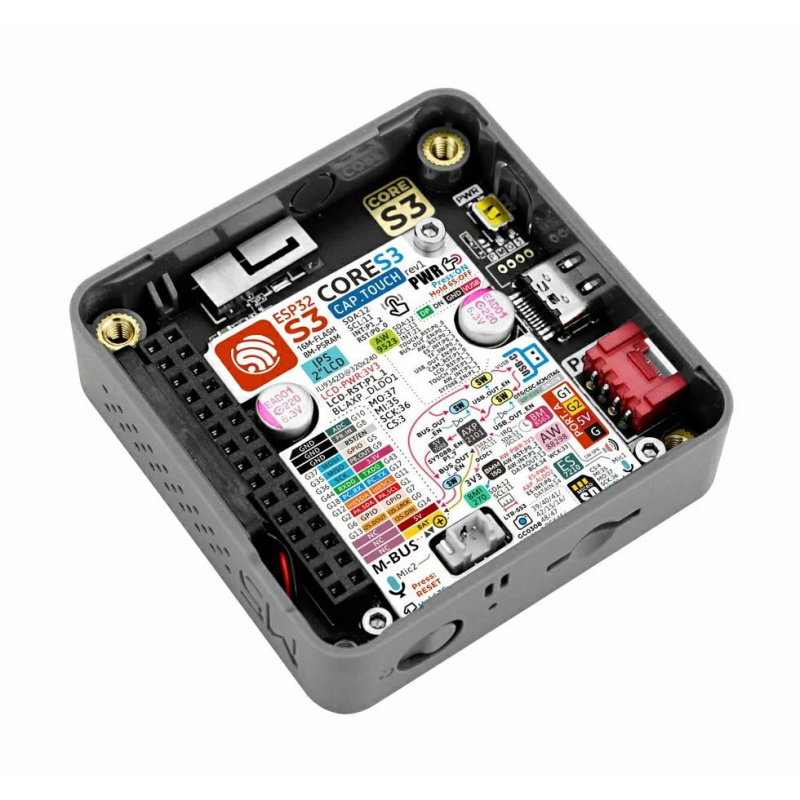

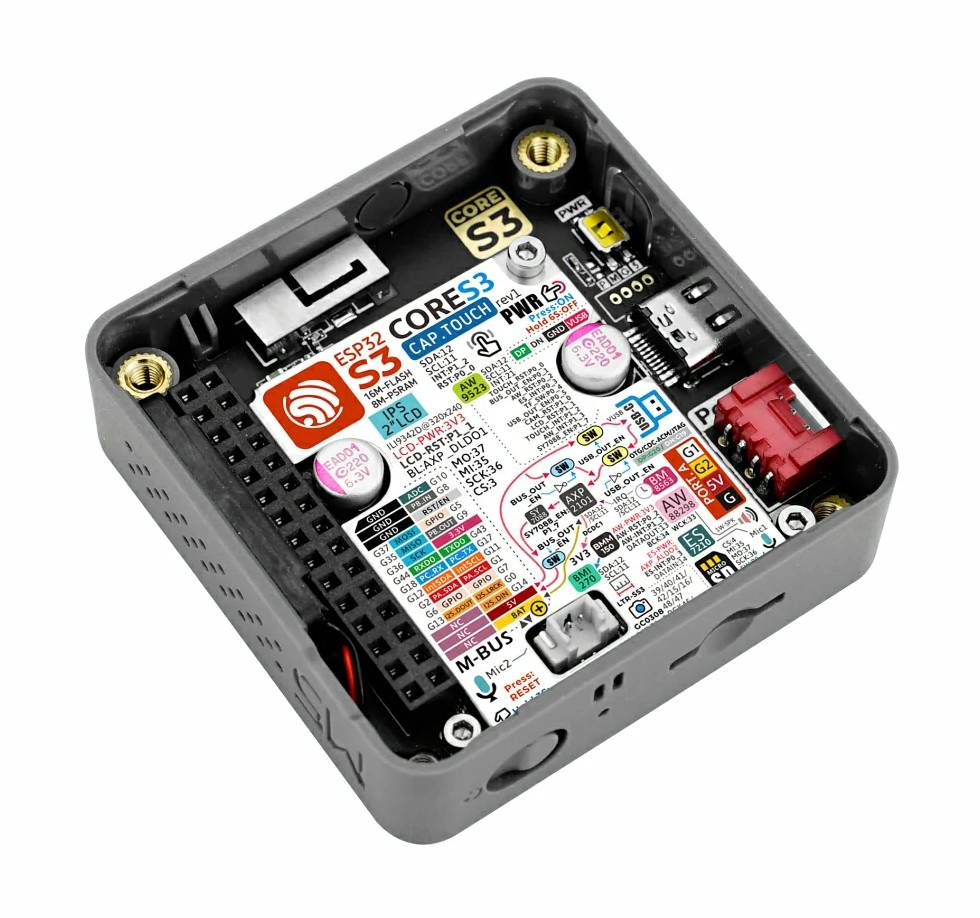

Rozložení pinů, rozhraní a komunikační možnosti Thread Border Routeru

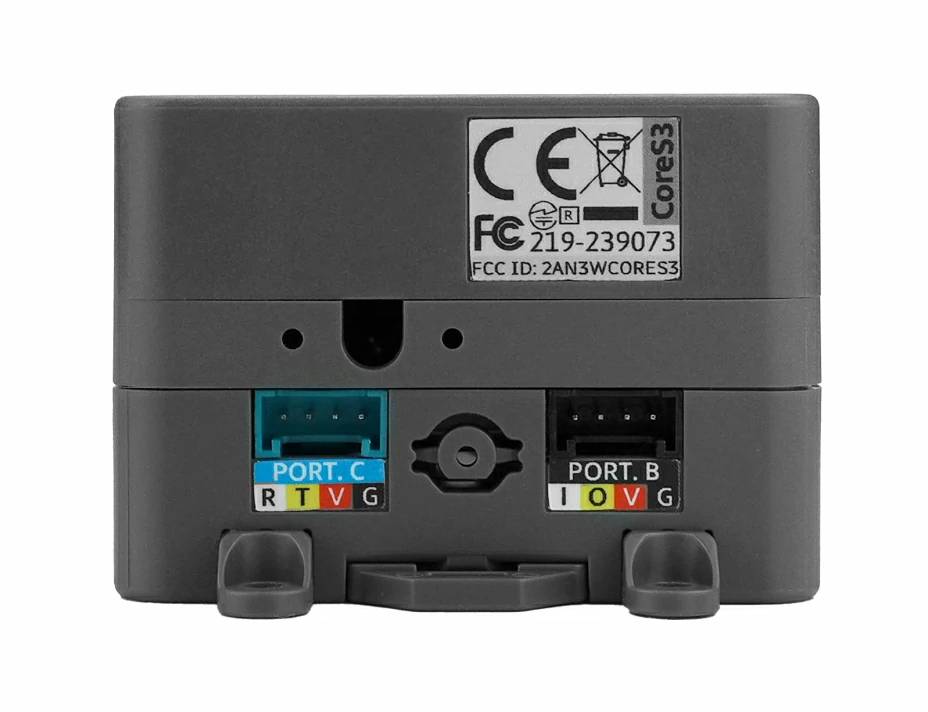

Řídicí jednotka M5Stack CoreS3 Thread BR nabízí rozsáhlé komunikační možnosti a komplexní sadu rozhraní pro projekty IoT a automatizace budov. Hlavní řídicí jednotka ESP32-S3 poskytuje WiFi připojení 2,4 GHz , zatímco modul ESP32-H2 podporuje standard IEEE 802.15.4 , který používají sítě Thread, Matter a ZigBee. Díky tomu může modul fungovat jako most mezi lokální sítí a energeticky úspornými zařízeními IoT. Kryt je vybaven dvěma konektory HY2.0-4P, kompatibilními s moduly Grove a ekosystémem M5Stack . Dále je k dispozici sběrnice M5-Bus , která poskytuje přístup k audio rozhraním UART, I2C, SPI, GPIO a I2S. Modul je také vybaven slotem pro kartu microSD , portem USB-OTG a napájecími konektory HVIN s podporou napětí od 9 V do 24 V. Vestavěné senzory, jako je BMI270 IMU , magnetometr BMM150 , senzor přiblížení LTR-553ALS-WA a BM8563 RTC , umožňují vytváření rozsáhlých monitorovacích, automatizačních a inteligentních instalačních systémů bez nutnosti dalších modulů.

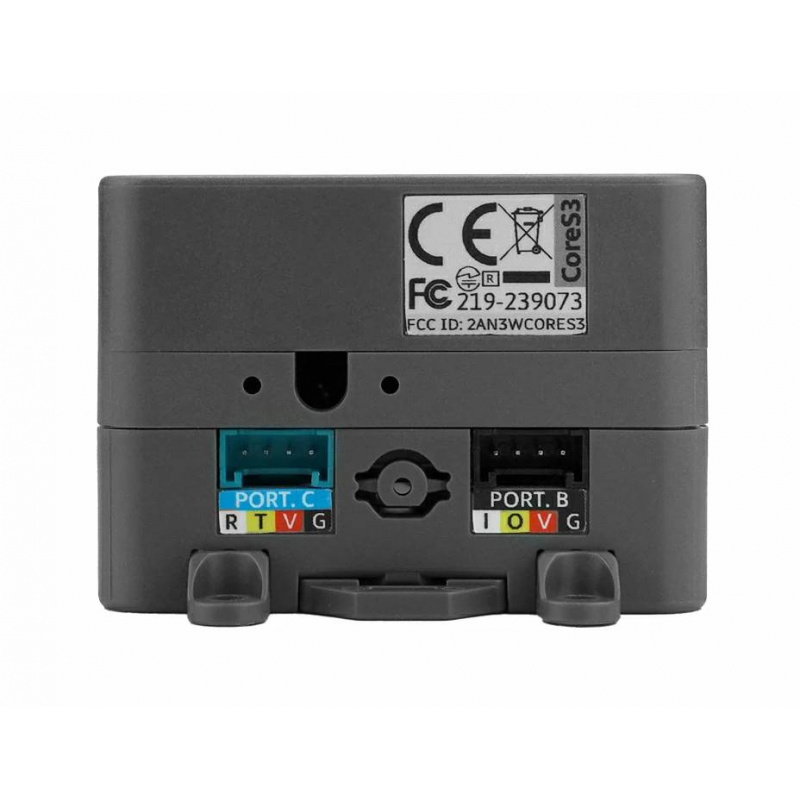

Komunikaci ve standardech Thread a ZigBee zajišťuje modul Gateway H2 (ESP32-H2).

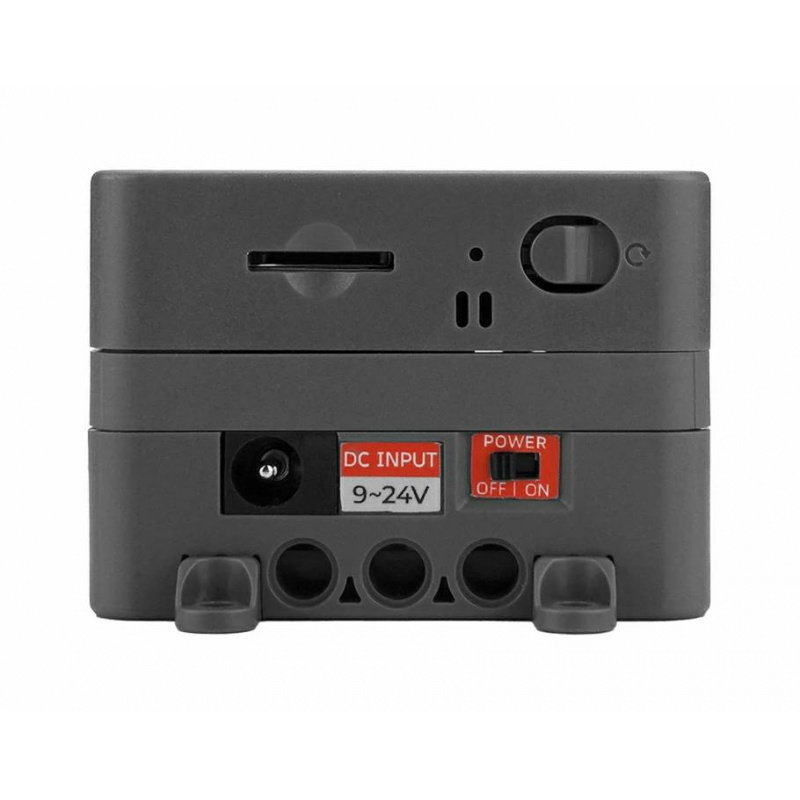

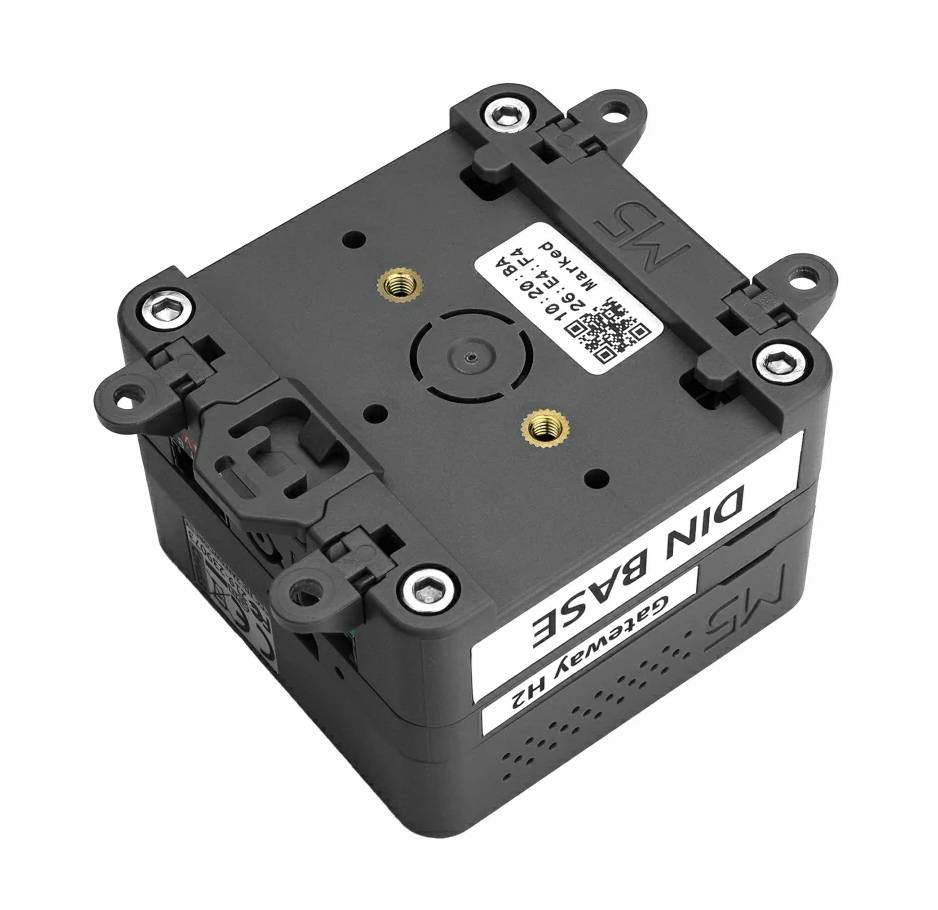

Základna DIN podporuje externí napájení v širokém rozsahu napětí od 9 V do 24 V DC.
Programování a integrace s ESP-IDF, Matter a OpenThread
Modul CoreS3 Thread BR byl navržen s ohledem na vývojáře IoT a systémové integrátory. Výrobce poskytuje podporu pro framework ESP-IDF , což umožňuje vytváření pokročilých aplikací pro zařízení ESP32-S3 a ESP32-H2. Modul spolupracuje s frameworkem OpenThread , Matter SDK a knihovnami Espressif pro vytváření bran Thread Border Router. Podpora OpenThread RCP umožňuje vytvářet vlastní border routery, komunikační mosty a systémy automatizace budov kompatibilní s moderním standardem Matter. Programování se provádí přes port USB-OTG a dodatečná paměť Flash a PSRAM umožňuje spouštění síťových aplikací, lokálních serverů a systémů edge AI. Sada je vhodná pro učení technologií Thread a ZigBee, stejně jako pro vytváření profesionálních prototypů zařízení pro chytrou domácnost , datových koncentrátorů a průmyslových monitorovacích systémů.
Technické specifikace vláknového hraničního routeru M5Stack CoreS3
- Hlavní procesor: ESP32-S3 Xtensa LX7 dvoujádrový 240 MHz
- Koprocesor RCP: ESP32-H2-MINI-1 RISC-V, jednojádrový, 96 MHz
- Paměť: 16 MB Flash, 8 MB PSRAM
- Wi-Fi připojení: 2,4 GHz
- Bezdrátové připojení: IEEE 802.15.4
- Podporované standardy: Thread, Matter, ZigBee
- Displej: IPS 2'' 320 x 240 px ILI9342C
- Dotykový panel: FT6336U
- Fotoaparát: GC0308 0,3 MPx
- IMU: BMI270
- Magnetometr: BMM150
- Časový interval: BM8563
- Snímač přiblížení: LTR-553ALS-WA
- Zvukový kodek: ES7210
- Reproduktor: 1W AW88298
- Mikrofony: 2 ks.
- Slot pro paměťovou kartu: microSD
- USB port: USB-OTG
- Rozšiřující rozhraní: 2x HY2.0-4P, M5-Bus
- Napájení: 9V až 24V DC
- Baterie: Li-Pol 500 mAh
- Montáž: DIN lišta
- Rozměry: 54 x 54 x 38,1 mm
- Hmotnost: 91 g
Obsah sady
- 1x M5Stack CoreS3 závit BR
- 1x imbusový klíč 2,5 mm
- 4x Montážní spona
- 1x montážní držák DIN

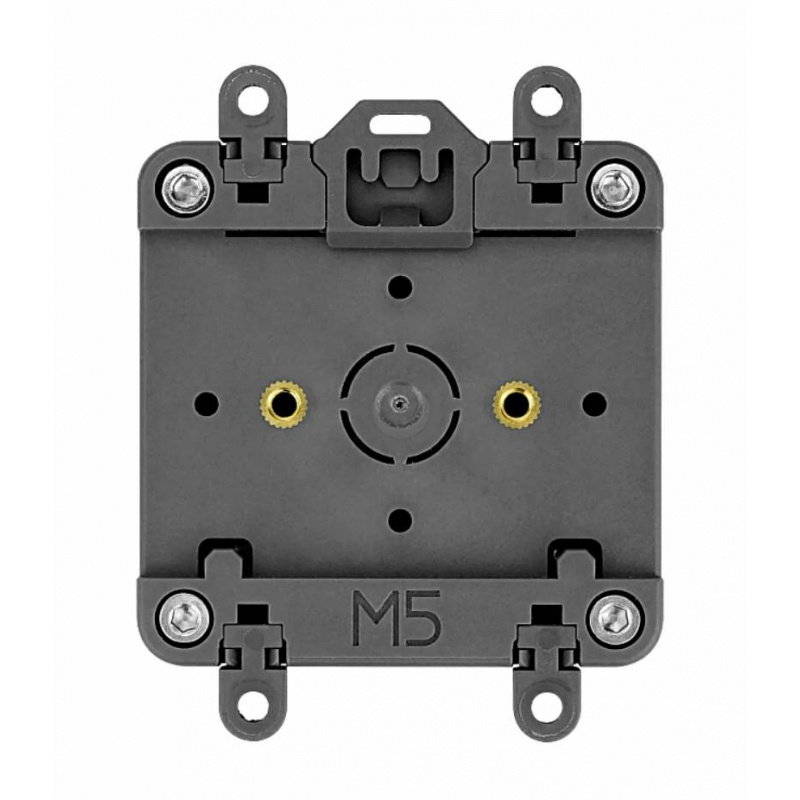

Držák na DIN lištu usnadňuje instalaci v rozvaděčích.
