Popis produktu: Modul PwrCAN 13.2 - RS485 / CAN s izolací - 9 - 24 V - rozšiřující modul pro M5Core - M5Stack M139
PwrCAN 13.2 od M5Stack je všestranný komunikační modul určený pro protokol PwrCAN, který nabízí izolovanou komunikaci CAN (dva kanály) a RS485 (jeden kanál) s podporou napájení od 9 V do 24 V. Modul integruje izolaci signálu a napájení a zajišťuje stabilitu a bezpečnost komunikace. Díky transceiverům CA-IS3050G pro CAN a CA-IS3082W pro RS485 nabízí maximální přenosovou rychlost 1 Mb/s pro CAN a 500 Kb/s pro RS485. Umožňuje konfigurovat komunikační piny a ukončovací odpory pomocí DIP přepínačů , což zvyšuje flexibilitu integrace s různými systémy. Díky širokým aplikacím je modul ideální pro automatizaci, dopravu a průmyslové aplikace.
Modul PwrCAN 13.2 - RS485 / CAN s izolací - 9 - 24 V - rozšiřující modul pro M5Core - M5Stack M139.

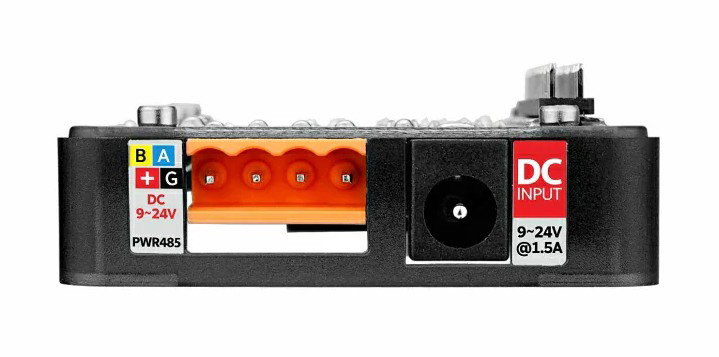

Modul podporuje široké napětí od 9V do 24V.
Hlavní vlastnosti modulu PwrCAN 13.2
- Duální izolované rozhraní CAN a jedno izolované rozhraní RS485
- Široké vstupní napětí od 9V do 24V
- DIP přepínače pro komunikační piny a zakončovací odpory
- Transceivery CAN CA-IS3050G a RS485 CA-IS3082W
- 5V izolovaný zdroj pro vývojové moduly M5Core
Kompatibilita a připojení
Modul je kompatibilní s vývojovými moduly M5Stack Core, jako jsou Core Basic , Core2 a CoreS3 . DIP přepínače umožňují konfigurovat připojení CAN a RS485 a přizpůsobit modul specifickým potřebám vaší aplikace. Vyplatí se zkontrolovat přiřazení pinů pro zařízení, aby se zabránilo konfliktům během provozu.
Modulové aplikace
Modul PwrCAN 13.2 je široce používán v různých oblastech techniky a průmyslu . Díky izolovaným sběrnicím CAN a RS485 a podpoře komunikačních protokolů je ideální pro řízení robotů a konverzi protokolů v pokročilých systémech průmyslové automatizace. Ideální pro inteligentní přepravu, automatizaci budov a v automobilových systémech zajišťující spolehlivou komunikaci mezi zařízeními.

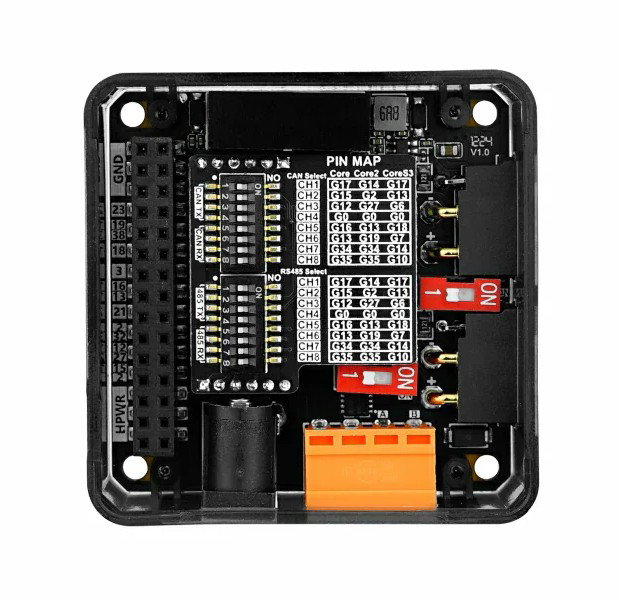

Modul má DIP přepínač pro přepínání komunikačních pinů CAN / RS485.

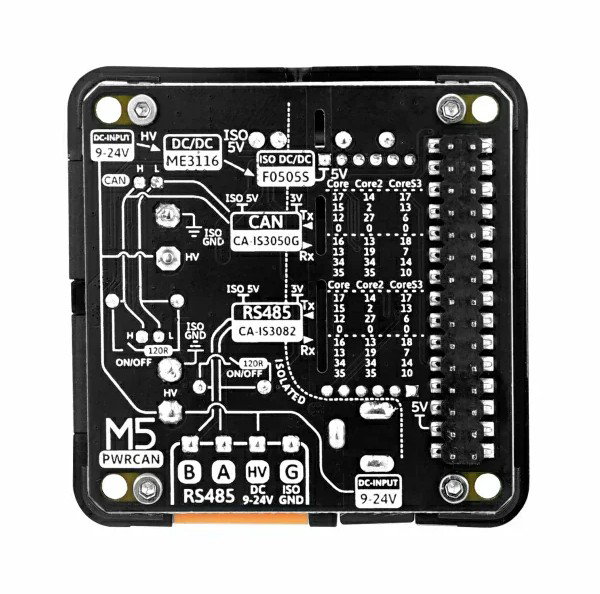

Kompatibilní s vývojovými moduly M5Stack Core Series.Technické specifikace modulu PwrCAN 13.2
- Podporované protokoly: CAN a RS485
- CAN komunikace: CA-IS3050G (2 kanály)
- Komunikace RS485: CA-IS3082W (1 kanál)

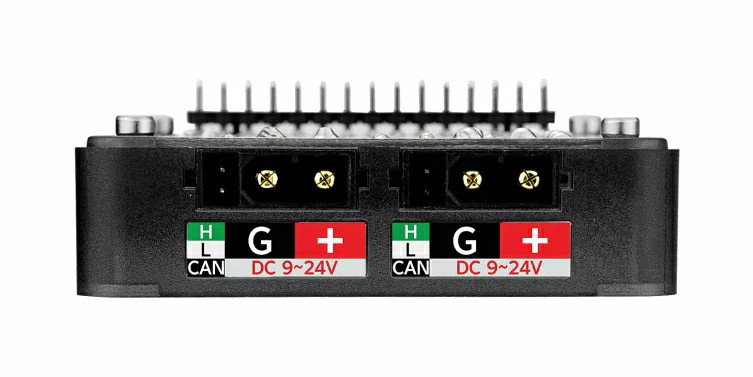

- Rozhraní CAN: XT30 (2 + 2) PW-M (horizontální pájecí zásuvka)
- Rozhraní RS485: HT3.96-4P (4kolíkový šroubový konektor)
- Rychlost sběrnice CAN: maximálně 1 Mbps
- Rychlost sběrnice RS485: maximálně 500 Kbps
- Maximální počet uzlů CAN: 110
- Maximální počet uzlů RS485: 256
- Rozsah vstupního napětí: 9V až 24V
- Způsob napájení: DC 5,5/2,1 mm jack, napájení přes rozhraní RS485, napájení přes rozhraní CAN
- Provozní teplota: od 0°C do 40°C
- Rozměry: 54 x 54 x 19,7 mm
- Hmotnost: 27,7 g
Nastavte obsah
- 1x modul PwrCAN 13.2
- 1x 4pinový šroubovací konektor
- 1x kabel XT30 (2 + 2)
