Popis produktu: MIDI - modul ovládání a syntézy zvuku - SAM2695 - Modul rozšíření jednotky - M5Stack U187
MIDI Unit je všestranný modul ovládání MIDI a zvukové syntézy navržený pro integraci se systémy M5Stack . Osazeno čipem SAM2695 , podporujícím standard MIDI 1.0 (16 kanálů), který podporuje 64-hlasou polyfonii (bez efektů) nebo 38-hlasou (s efekty), umožňující realistickou reprodukci MIDI nástrojů. Má dva 5pinové DIN porty a tři 3,5mm audio jack výstupy , což umožňuje flexibilní připojení MIDI nástrojů a kontrolérů. Přepínač režimů umožňuje volit mezi přímým připojením (Bypass) a nezávislým připojením (Separate). Komunikace UART (31520 bps) a optická izolace zajišťují stabilitu přenosu signálu. Modul spolupracuje s ekosystémem M5Stack přes port Grove a je kompatibilní s Arduino a UIFlow 2.0. Ideální pro hudební produkci, na pódiu a v interaktivních zvukových instalacích.
MIDI - modul ovládání a syntézy zvuku - SAM2695 - Modul rozšíření jednotky - M5Stack U187.
Modul poskytuje různé možnosti pro syntézu a zpracování zvuku.
Hlavní vlastnosti MIDI jednotky
- Čip SAM2695 : vestavěný digitální syntezátor podporující 16 MIDI kanálů a až 64 hlasů polyfonie (bez efektů)
- Komunikace UART (31520 bps) : kompatibilní s mikroprocesorovými ovladači a systémy
- MIDI 1.0 standard : podporuje širokou škálu MIDI zařízení
- 5kolíkové porty DIN a 3,5 mm jack : umožňují připojení klasických MIDI zařízení i moderních audio rozhraní

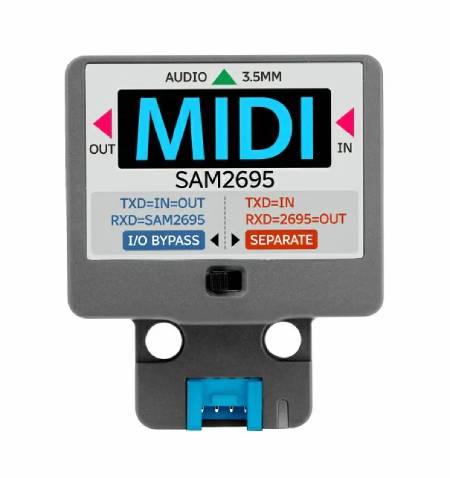

- Provozní režimy (Bypass / Separate) : přizpůsobitelné různým MIDI konfiguracím
- Optická izolace : stabilní přenos signálu bez rušení
- Kompaktní rozměry : 48 x 40 x 25 mm, snadná integrace s řídicími systémy
- Podpora M5Stack, Arduino, UIFlow 2.0 : podpora oblíbených programovacích prostředí
Kompatibilita a programování
MIDI jednotka je kompatibilní s ovladači M5Stack, jako jsou Core , Core2 , CoreS3 , Atom a StickC . Ke komunikaci využívá port Grove (UART), který vyžaduje úpravu číslování pinů v kódu. Podporuje programování v prostředích Arduino a UIFlow 2.0 a dostupné knihovny usnadňují implementaci MIDI funkcí, jako je ovládání nástroje nebo syntéza zvuku.

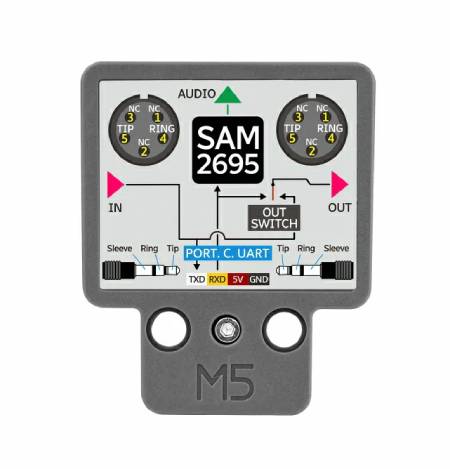

Příklad komunikačních pinů pro vývojové moduly M5Stack:
- Základní jádro: TX-G17, RX-G16
- Jádro 2: TX-G14, RX-G13
- CoreS3: TX-G17, RX-G18

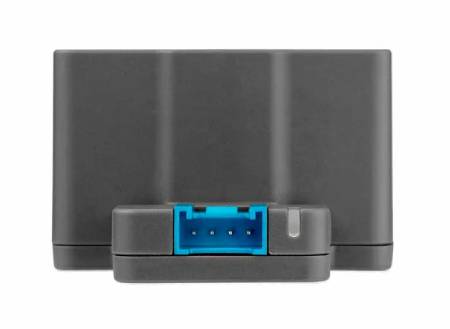

MIDI jednotka komunikuje přes rozhraní Grove.

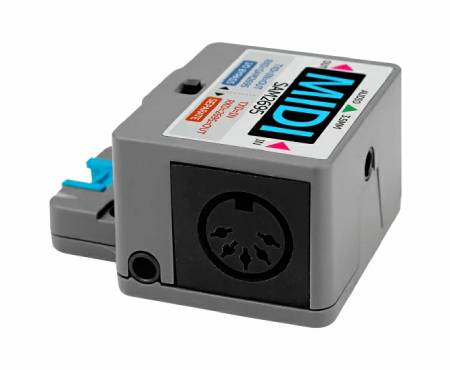

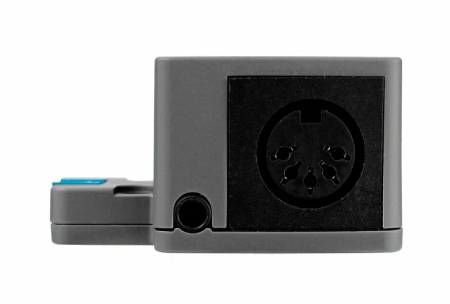

Je vybaven dvěma 5pinovými DIN porty a třemi 3,5mm audio jack výstupy.
Praktické aplikace
MIDI Unit se používá v hudební produkci, ovládání elektronických nástrojů, interaktivních instalacích a hudební výchově. Může být použit v DJ kontrolérech, živých zvukových systémech a multimediálních projektech . Díky optické izolaci a široké kompatibilitě je vhodný pro profesionální i amatérské audio aplikace.
Technická specifikace modulu
- Čip: SAM2695
- Protokol: standard MIDI 1.0 (16 kanálů)
- Polyfonie: 64 hlasů (bez efektů) / 38 hlasů (s efekty)
- Komunikace: UART (31520 bps)
- MIDI porty: 2x 5pinový DIN, 3x 3,5mm stereo jack
- Izolace: optická
- Napájení: DC 5 V (spotřeba 18,59 mA)
- Provozní teplota: 0°C až 40°C
- Rozměry: 48 x 40 x 25 mm
- Hmotnost: 28,2 g
Obsah sady
- 1x MIDI jednotka
- 1x Grove kabel 4kolíkový s roztečí 2 mm (20 cm)
Kabel Grove je součástí sady.
