Rotační modul vyžaduje použití rozšiřujícího adaptéru Ador , který umožňuje jeho správnou instalaci a poskytuje dostatečný pracovní prostor uvnitř zařízení FLUX Ador.
Při práci s širšími objekty se doporučuje použít doplněk Riser .
Pro gravírování dlouhých předmětů , jako jsou sklenice, lahve nebo baseballové pálky, se doporučuje použít doplněk otočné podpůrné věže .

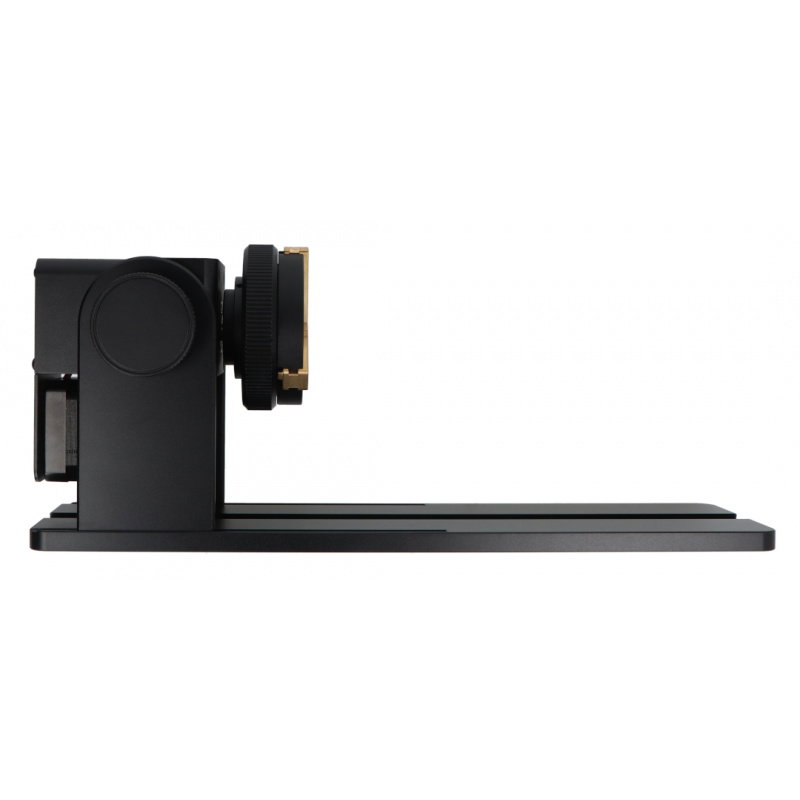

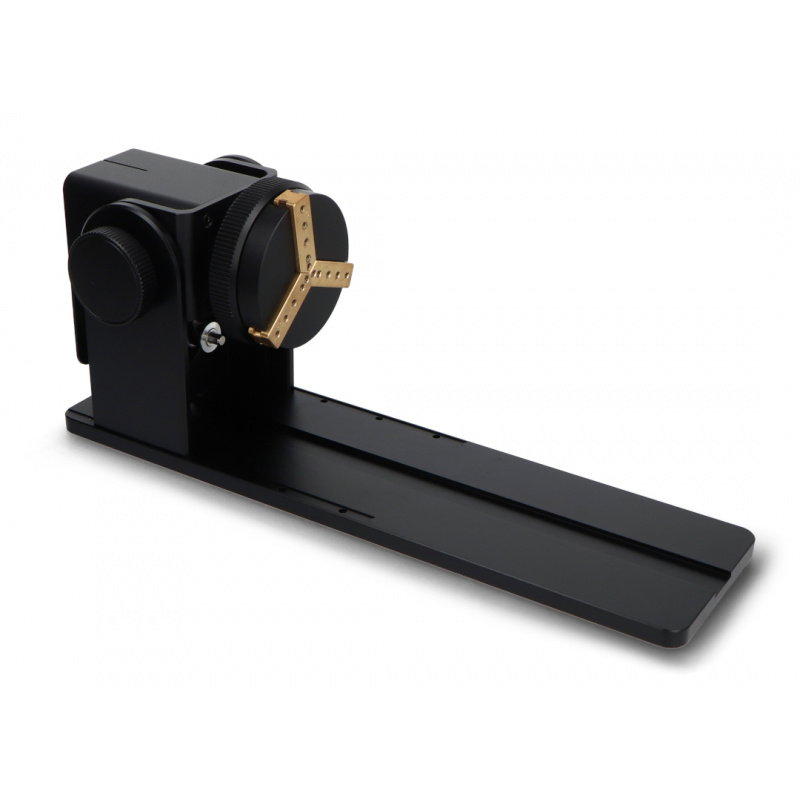

Popis produktu: Rotační modul Ador Chuck pro laserovou řezačku a gravírku FLUX Ador
Rotační doplněk Ador Chuck je pokročilý rotační nástavec pro laserovou řezačku a gravírku FLUX Ador , určený pro přesné 360° gravírování. Modul využívá přesný čelistní mechanismus , který zajišťuje bezpečné a stabilní upínání prvků různých tvarů a velikostí. To umožňuje vnější i vnitřní gravírování , například na prstencích. Široký rozsah nastavení úhlu náklonu a schopnost pracovat s dlouhými předměty umožňují snadné a opakovatelné zpracování nepravidelných nebo kuželových tvarů. Sada obsahuje různé typy čelistí – stupňovité, ve tvaru L a šestihranné – které umožňují práci s předměty o průměru od 1 mm do 130 mm . Rotační modul vyžaduje rozšiřující základnu Ador , která umožňuje správnou montáž a poskytuje dostatečný pracovní prostor uvnitř gravírky FLUX Ador. Bez tohoto příslušenství může být použití nástavce omezené nebo nemožné . Pečlivě zvolená konfigurace dalšího příslušenství umožňuje plně využít potenciál rotačního nástavce Ador Chuck a přizpůsobit pracovní stanici specifickým aplikacím.

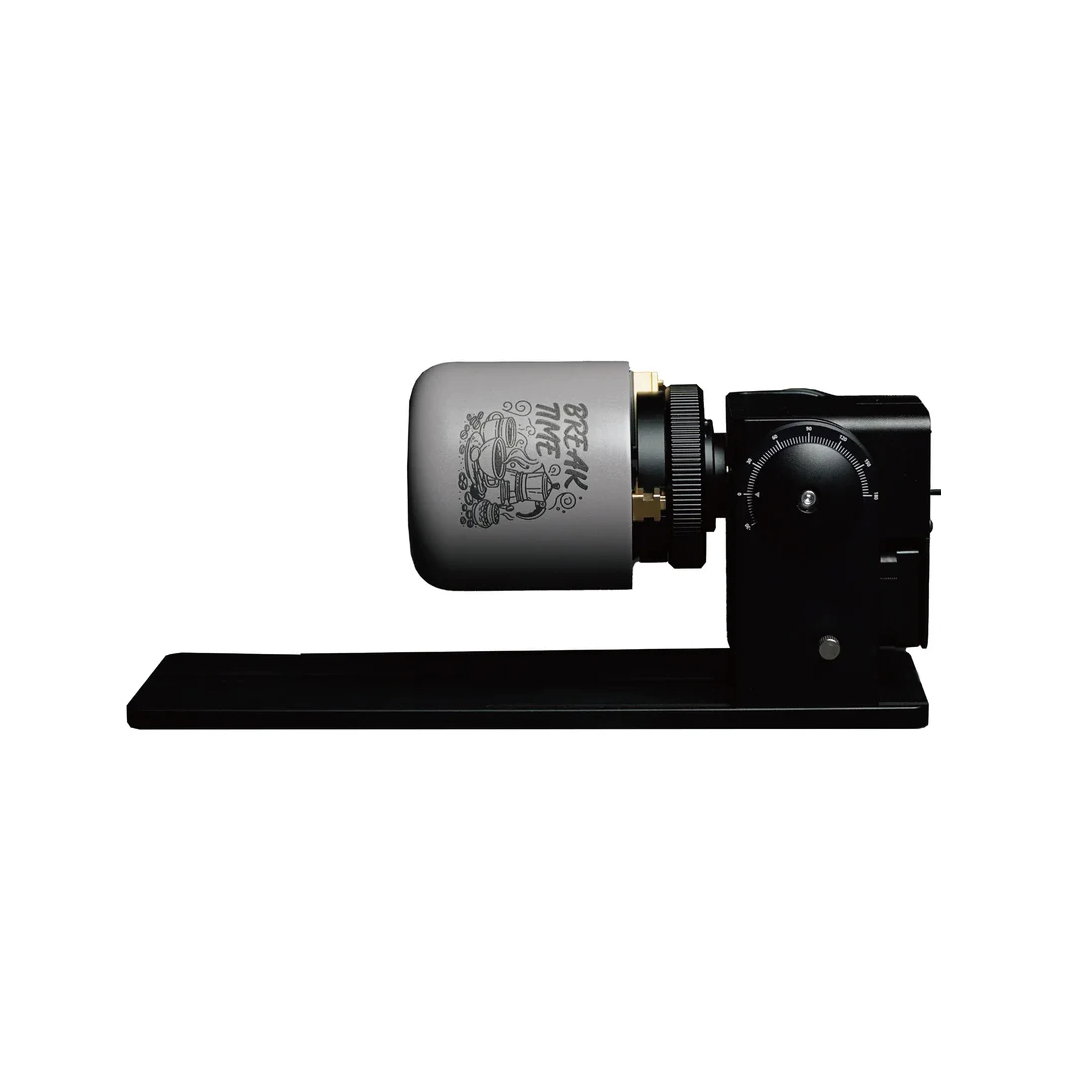

Rotační modul Ador Chuck pro laserovou řezačku a gravírku FLUX Ador.

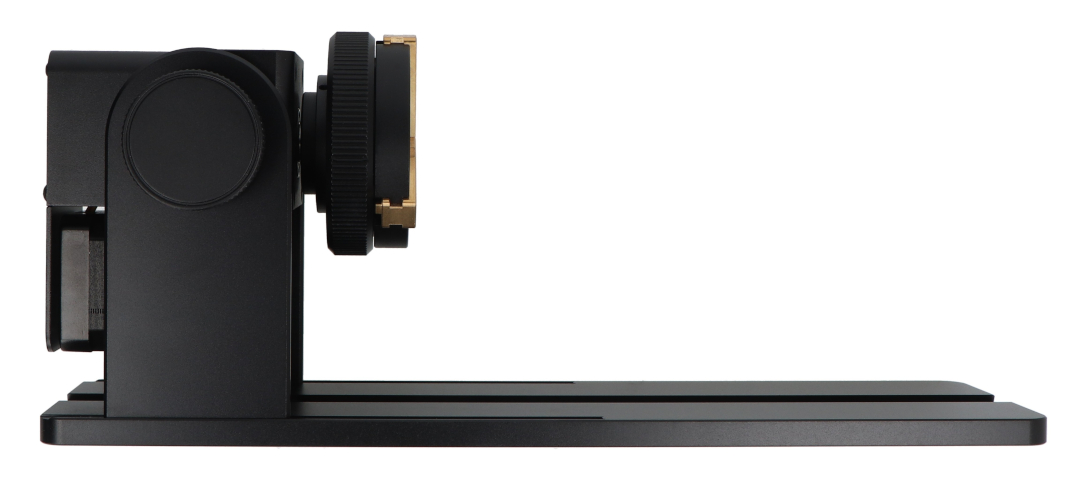

Modul má vyměnitelné držáky pro předměty různých průměrů a tvarů.
Hlavní vlastnosti rotačního nástavce
- Všestranný systém čelistí : Sada obsahuje stupňovité, L-tvarované a šestihranné čelisti pro stabilní upínání různých geometrií
- Široký rozsah průměrů : Umožňuje zpracování obrobků o průměru od 1 mm do 130 mm, od tenkých per až po široké nádoby.
- 360° gravírování : zajišťuje plynulé otáčení bez vůle a zaručuje dokonalé spojení vzorů po celém obvodu předmětu
- Nastavení úhlu náklonu : konstrukce umožňuje práci s kuželovitými předměty a udržuje gravírovaný povrch v ose laseru
- Vysoká kompatibilita : specializované řešení pro řadu Flux Ador, které zajišťuje plnou synchronizaci se softwarem výrobce
- Solidní hmotnost a stabilita : modul o hmotnosti 1,65 kg zaručuje žádné vibrace během provozu, což se promítá do čistého gravírování
Stabilita a přesnost gravírování
Pokročilé protiskluzové čelisti zajišťují maximální stabilitu během laserového gravírování a eliminují riziko posunutí materiálu. Vysoká upínací síla umožňuje přesné značení na choulostivých i tvrdých površích. Systém Tail Support podpírá delší obrobky , což výrazně zlepšuje přesnost. Snížení vibrací se promítá do ostřejšího detailu a opakovatelných návrhů. Toto je ideální řešení pro náročné technické aplikace. Stabilní uchycení v kombinaci s plynulým nastavením umožňuje dokonale ostré hrany, a to i na velmi malých průměrech, počínaje 1 mm pro válcové předměty a 11 mm pro prstence .

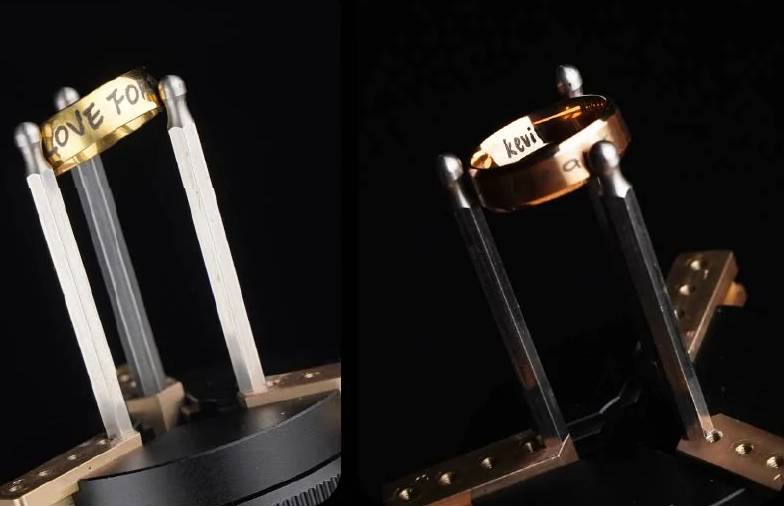

Rotační modul umožňuje přesné gravírování na prsteny a šperky.

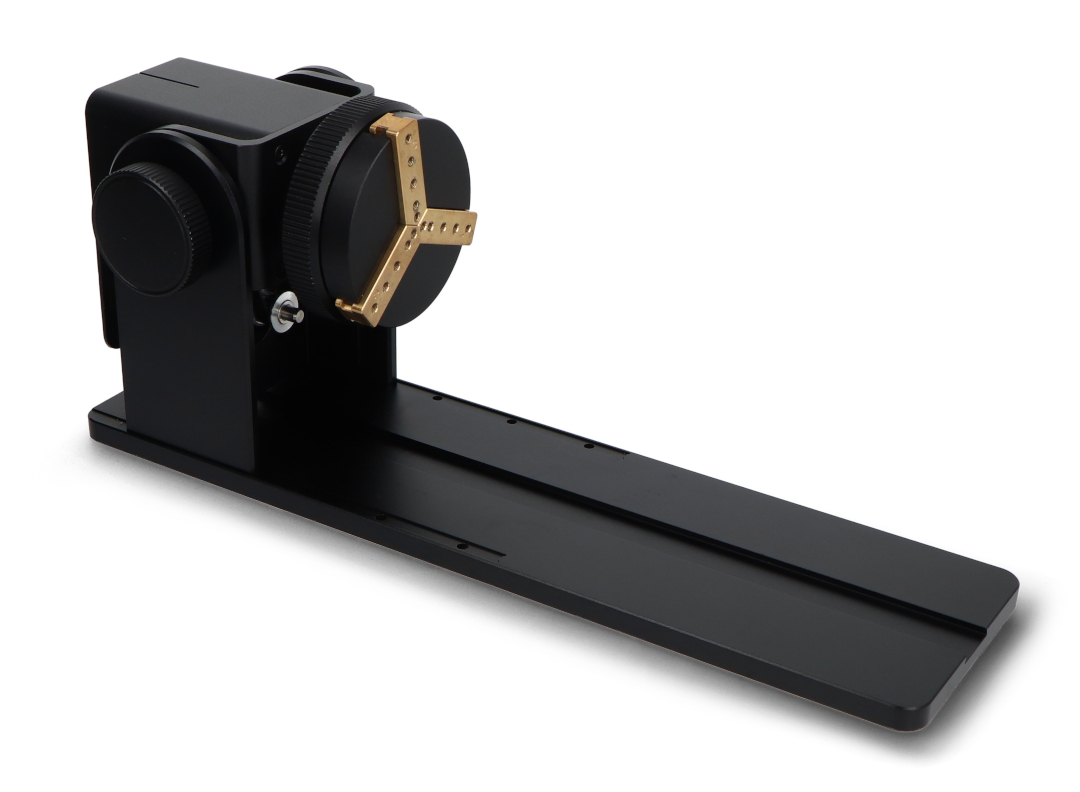

Rotační nástavec je určen pro plotter FLUX Ador.
Obrábění kuželových a nepravidelných předmětů s nastavením úhlu
Základna umožňuje přizpůsobit polohu obrobku konkrétnímu projektu. Nastavení úhlu od -30° do 180° umožňuje přesné polohování i nepravidelných předmětů, jako jsou baseballové pálky, lahve od vína nebo kuželové termosky . Systém lze rozšířit o další příslušenství, jako je například zvedák sklíčidla, který umožňuje zvětšit pracovní prostor pro velké předměty . To umožňuje pohodlné gravírování širokých předmětů bez strukturálních omezení. V kombinaci s opěrkou zadní části a otočnou opěrnou věží nabízí plnou oporu pro dlouhé a těžké předměty. Modulární konstrukce umožňuje přizpůsobení specifickým potřebám uživatele a zajišťuje maximální flexibilitu a škálovatelnost.
Technické specifikace rotačního nástavce Ador Chuck
- Průměr gravírování - válcové předměty: od 1 mm do 130 mm
- Průměr gravírování - kroužky: od 11 mm do 130 mm
- Průměr gravírování - kuličky: od 25 mm do 130 mm
- Maximální délka gravírování: 325 mm
- Rozsah nastavení úhlu: -30° až 180°
- Typ sklíčidla: čelistní (stupňovité, L, šestihranné)
- Kompatibilita: FLUX Ador (vyžaduje rozšiřující základnu Chuck Riser)
- Rozměry: 300 × 103 × 125 mm
- Hmotnost: 1,65 kg

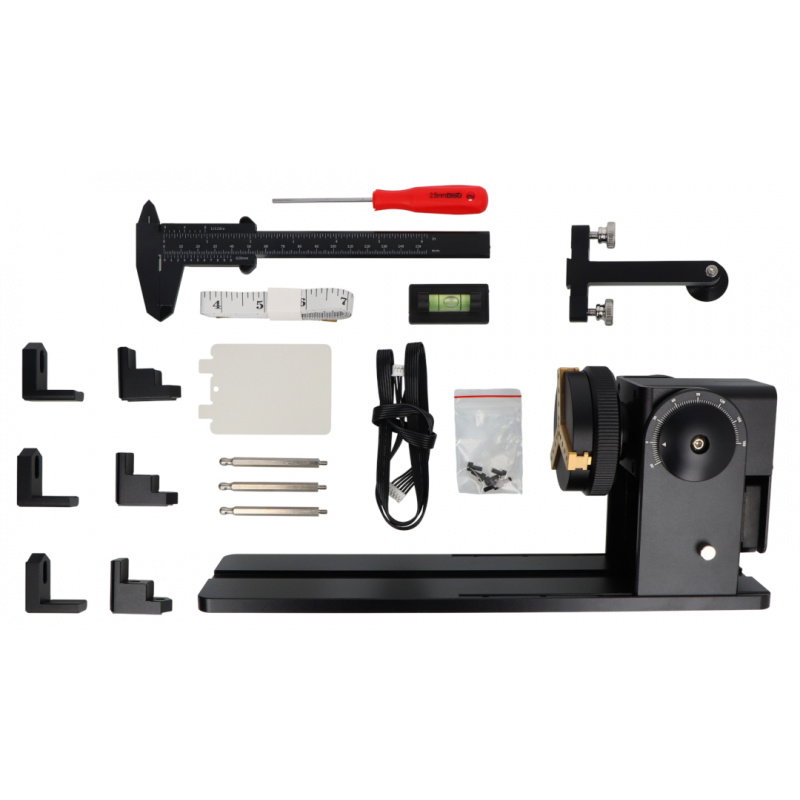

Obsah sady
- Doplňkový rotační upínací modul FLUX Ador
- Zadní podpěra pro stabilizaci dlouhých prvků
- Připojovací kabel
- Třmen
- Imbusový klíč
- Šestihranné čelisti x 3
- Stupňovité čelisti x 3
- 3 čelisti ve tvaru L
- Flexibilní měřicí páska
- Montážní šrouby M3 x 6
- Mini vodováha
- Kalibrační deska

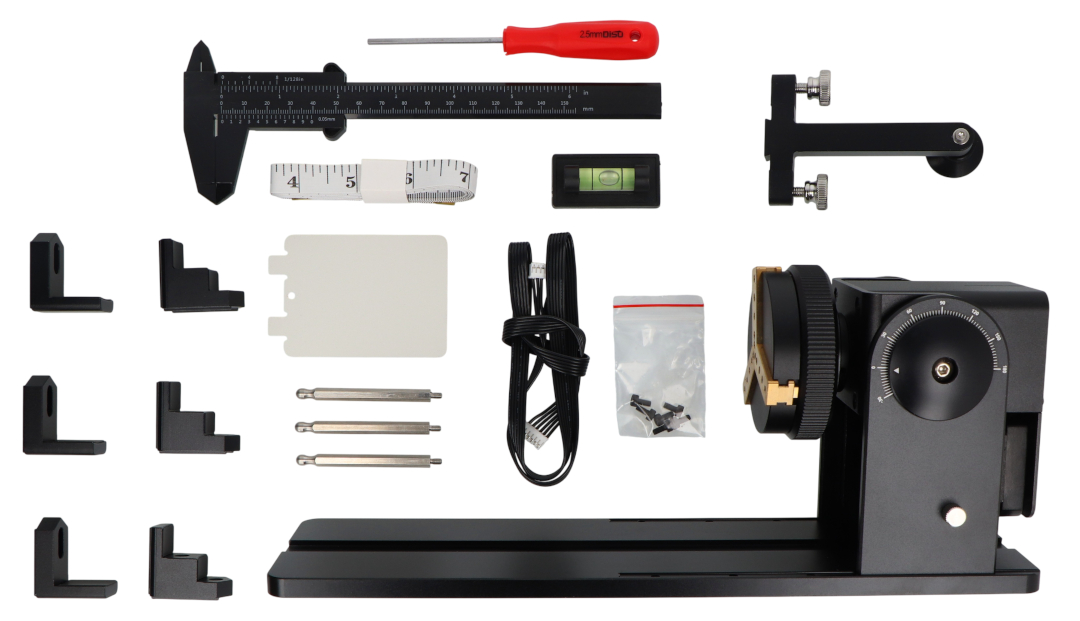

Prvky obsažené v sadě.
