Popis produktu: Systém QIDI Box pro 3D tiskárny QIDI Q2
QIDI Box je pokročilý systém správy filamentu pro 3D tiskárny QIDI , který rozšiřuje tiskové možnosti o více barev a materiálů. Jeden modul podporuje čtyři cívky, což umožňuje automatické přepínání filamentu, sledování toku filamentu a sušení materiálu při teplotách až 65 °C během tisku. Uzavřená konstrukce pomáhá udržovat filament v optimálních podmínkách a s rozšířením systém zvládne až 16 barev. Tato verze je navržena pro práci s tiskárnou QIDI Q2 .

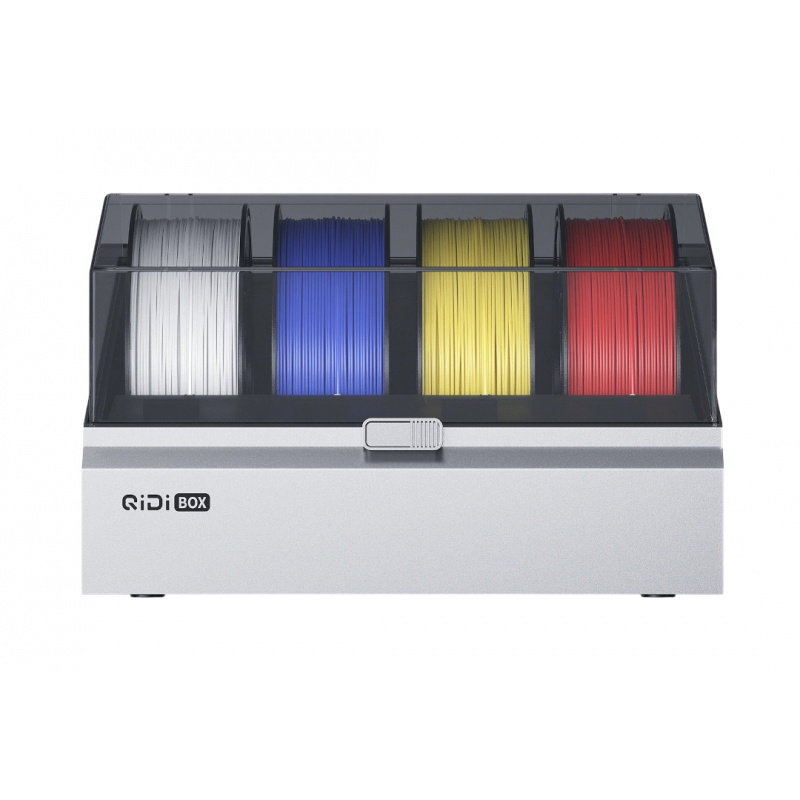

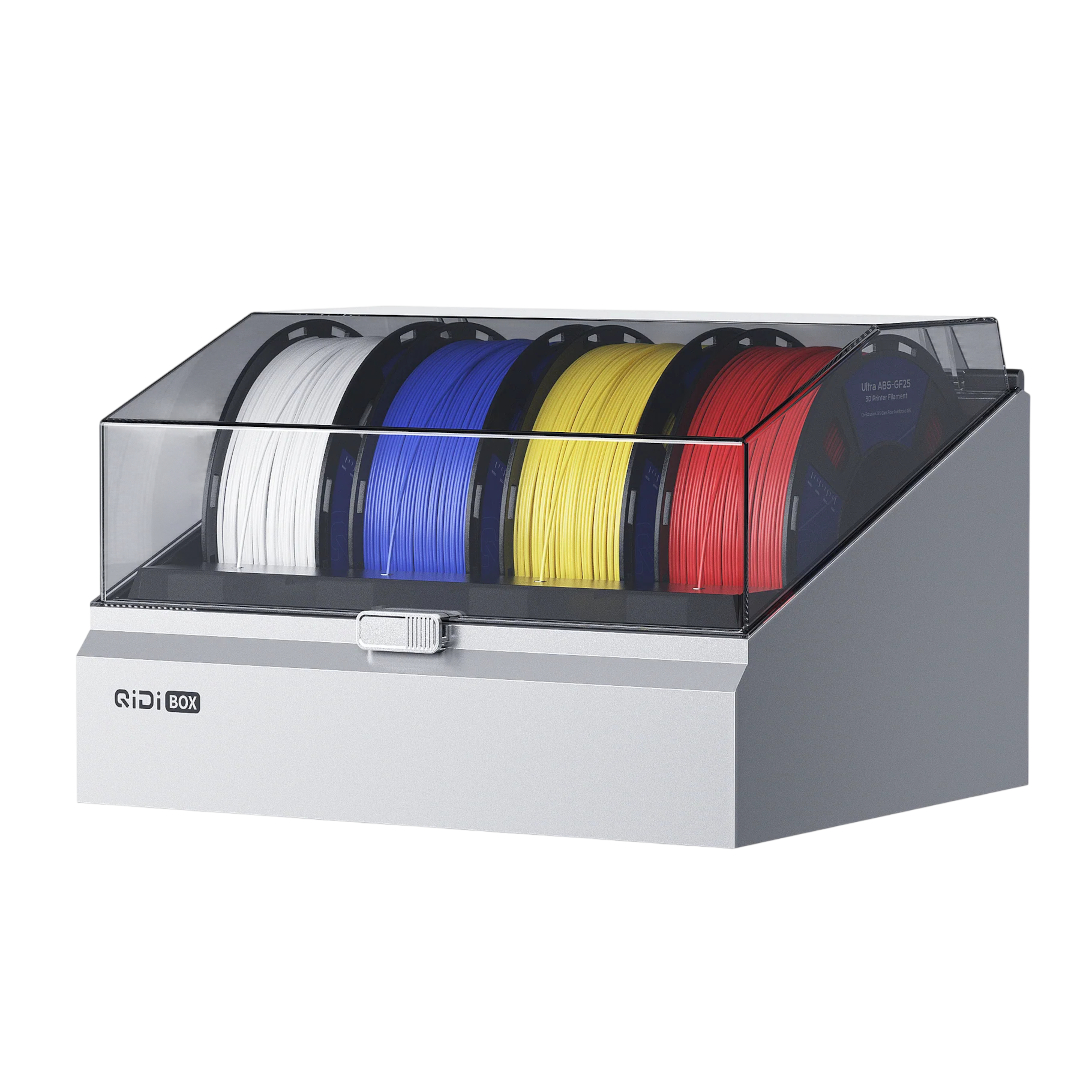

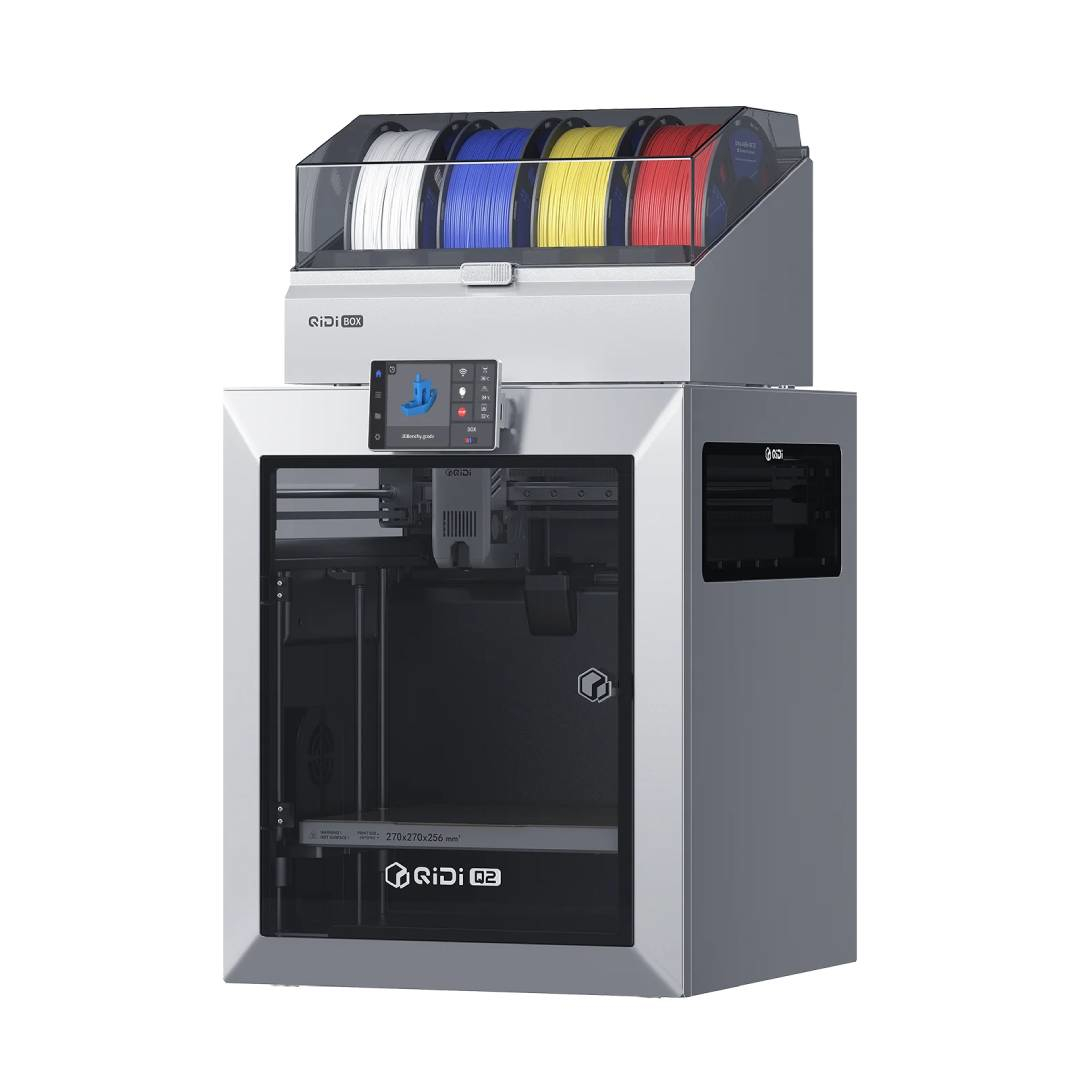

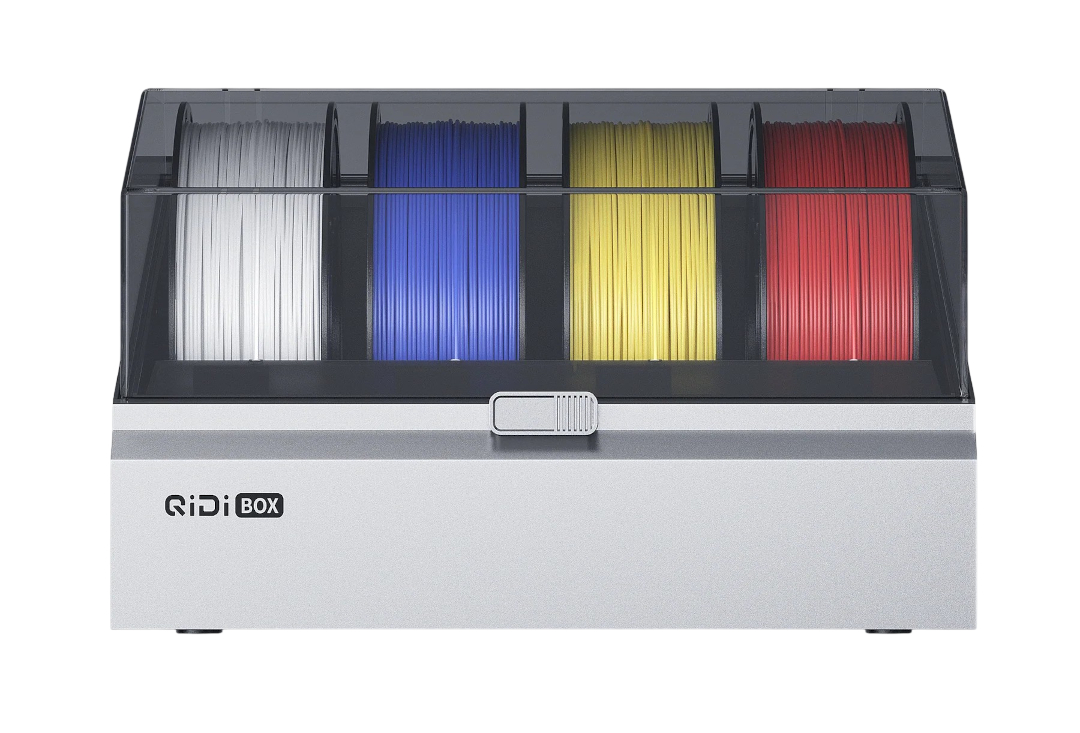

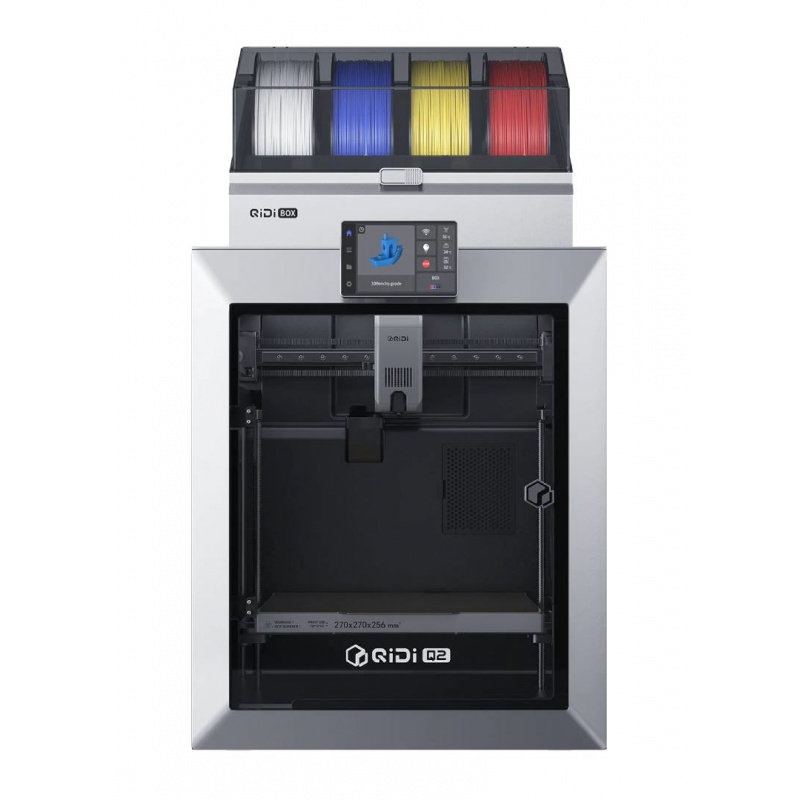

Systém QIDI Box pro 3D tiskárny QIDI Q2.

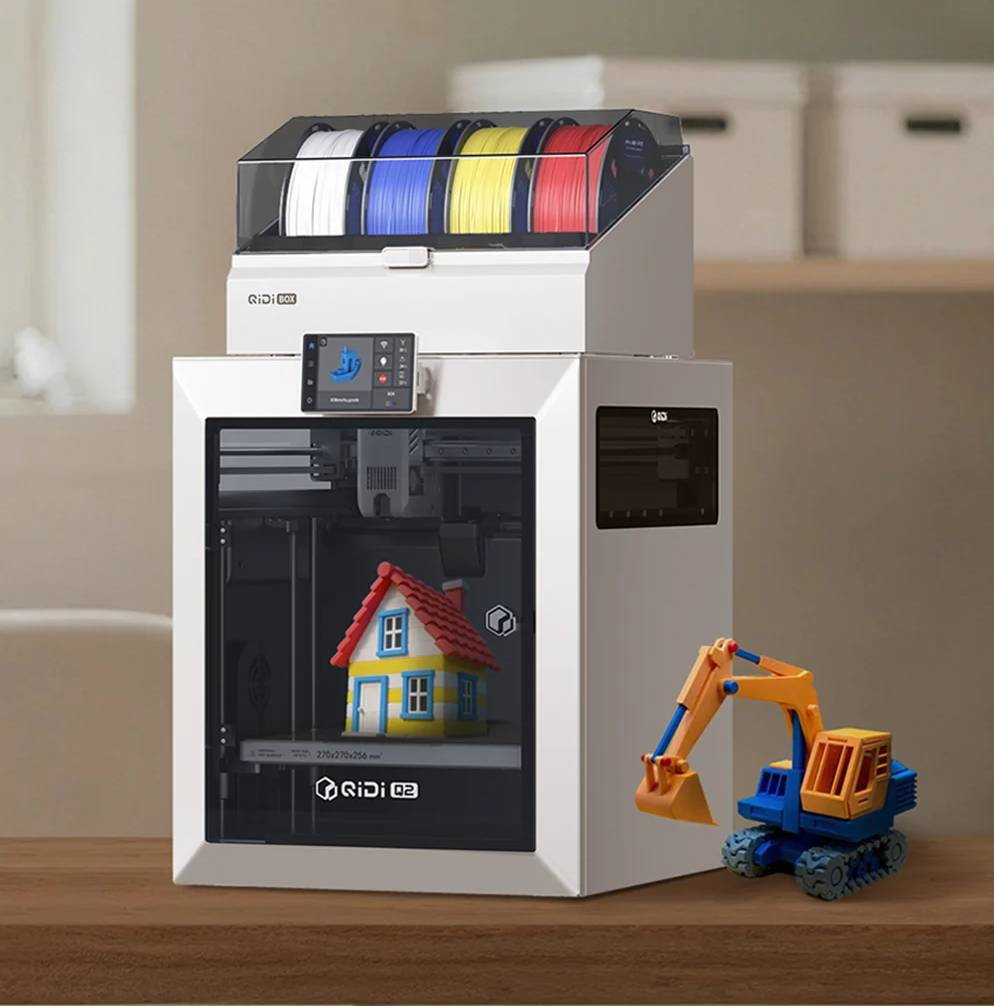

Díky funkci automatické výměny cívky může systém okamžitě přepnout na použití náhradní cívky.
Nejdůležitější funkce systému QIDI Box
- Čtyři sloty pro filament: v jednom systému QIDI Box lze provozovat čtyři cívky
- Rozšiřitelný systém: připojení až čtyř modulů umožňuje tisk až v 16 různých barvách
- Sušení i během tisku: funkce sušení filamentu při teplotách až 65 °C
- Dvojité převody: mechanismus využívající kalené ocelové komponenty pro zajištění stabilního podávání filamentu
- Nezávislé motory: každý kanál filamentu má svůj vlastní krokový motor
- Automatická výměna cívky: systém, který přepne na náhradní cívku, když dojde filament
- Monitorování filamentu: Podporuje detekci zamotávání, ucpávání nebo konce filamentu
- Identifikace filamentu: automatické rozpoznání kompatibilních materiálů
- Měření teploty a vlhkosti: podmínky uvnitř zařízení monitorované v reálném čase
- Uzavřený prostor pro cívku: Bezpečně uložte filament uvnitř QIDI Boxu mezi tisky
- Prostor pro vysoušedlo: Konstrukce s prostorem určeným pro vysoušedlo
- Nezávislé indikátory kanálů: samostatná kontrolka pro každý kanál filamentu
- Zabezpečení: Ochranný systém PTC a dva teplotní senzory
Kombinace vícebarevného 3D tisku s funkcí sušení filamentu
Jednou z hlavních funkcí QIDI Boxu je automatizace tisku s použitím více filamentů. Toto řešení umožňuje použití jak různých barev, tak kompatibilních materiálů určených pro tisk s více materiály. Jeden modul má čtyři kanály. Možnosti systému lze rozšířit propojením více modulů QIDI Boxu. Výrobce předpokládá propojení až čtyř modulů. Rozsáhlá konfigurace může být užitečná pro projekty vyžadující větší počet barev nebo materiálů, bez nutnosti ručního doplňování cívek. Vytvoření takového systému vyžaduje další moduly QIDI Boxu a vhodné rozšiřující příslušenství. QIDI Box funguje také jako aktivní sušička filamentů . Maximální teplota sušení udávaná výrobcem je 65 °C a proces může probíhat současně s tiskem. To umožňuje udržovat filament v kontrolovaných podmínkách i při dlouhodobém tisku.

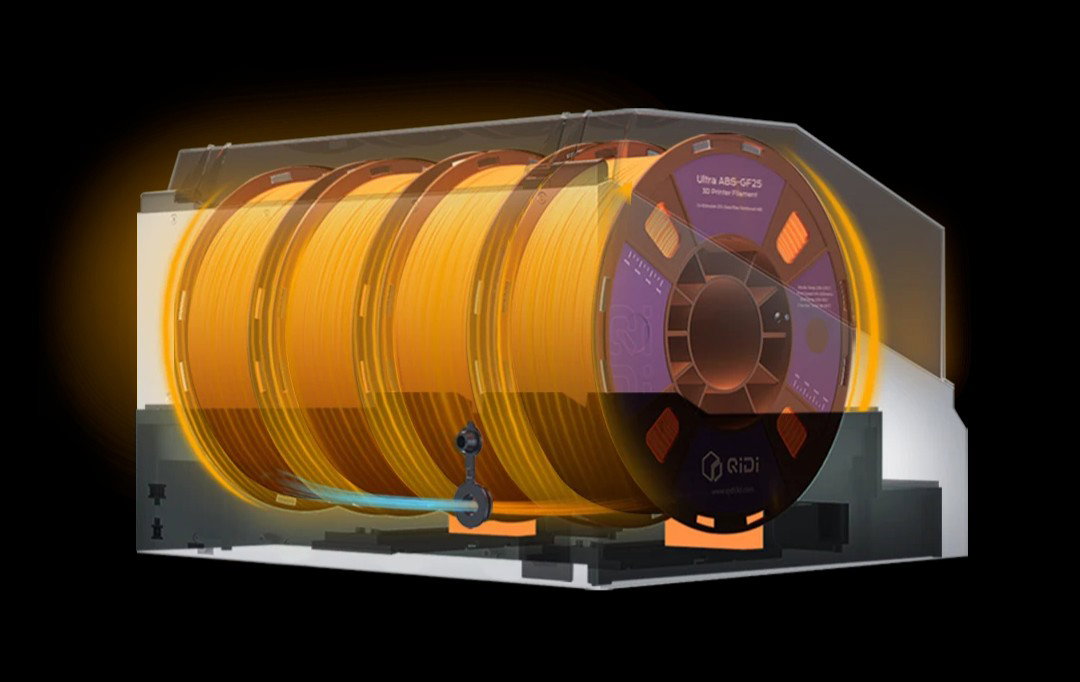

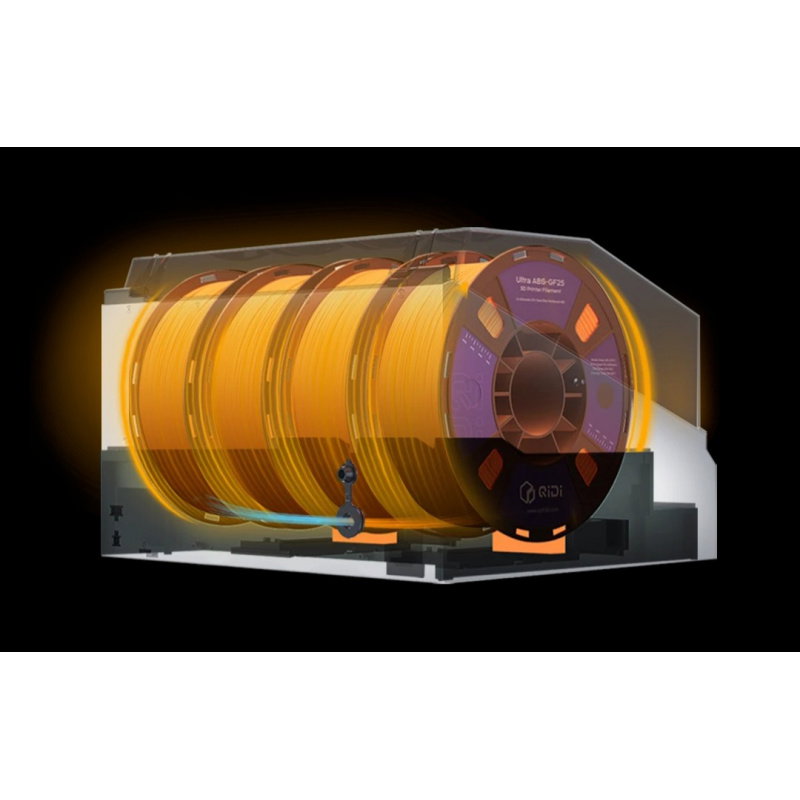

Systém QIDI Box umožňuje sušit filamenty i během tisku, přičemž teplota sušení je omezena na 65 °C.

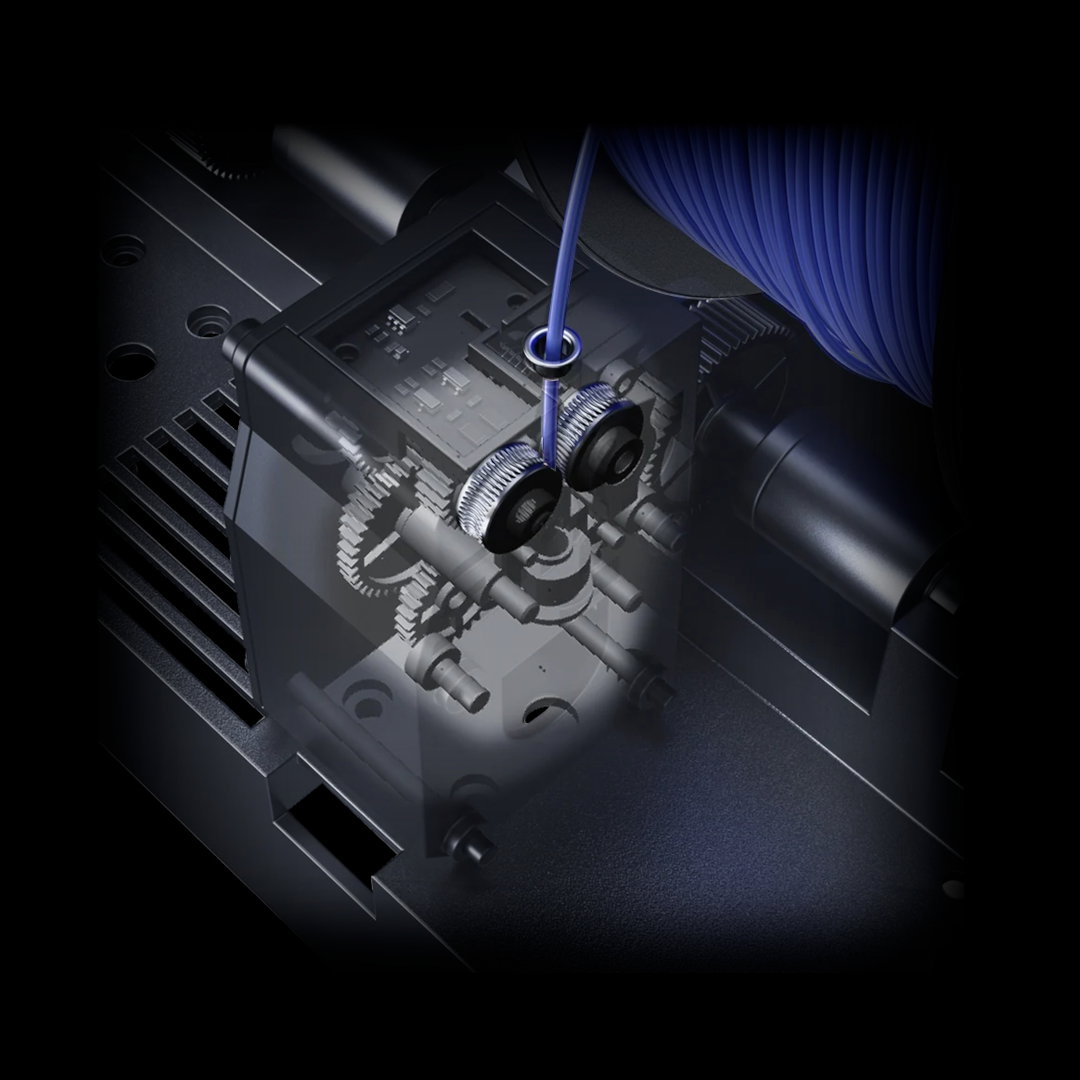

Každý ze čtyř kanálů mechanismu má svůj vlastní krokový motor, který zajišťuje nezávislý transport materiálu pro každou cívku.
Spolehlivý mechanismus s funkcí automatického doplňování filamentu
Mechanismus pro transport filamentu využívá dvojitá ozubená kola vyrobená z kalené oceli . Výrobce uvádí, že řešení je navrženo pro stabilní podávání široké škály filamentů, včetně materiálů obsahujících uhlíková nebo skleněná vlákna. Každý ze čtyř kanálů má svůj vlastní krokový motor, takže transport materiálu probíhá nezávisle pro každou cívku. QIDI Box je také vybaven funkcí automatického doplňování filamentu , která automaticky přepne na náhradní cívku, když dojde aktuální materiál. Tato funkce může snížit potřebu ručního zásahu během dlouhých tisků, pokud je v systému přítomen správně připravený náhradní filament, a také zlepšit využití materiálu zbývajícího na více cívkách.
Regulace teploty a vlhkosti
QIDI Box umožňuje uzavřené skladování filamentu bez nutnosti vyjímat cívky po použití. Konstrukce zahrnuje prostor pro vysoušedlo , které lze umístit do zařízení. Výrobce také systém vybavil ručně ovládaným větracím otvorem. QIDI Box umožňuje měření teploty a vlhkosti uvnitř zařízení . Výrobce uvádí, že dokáže zobrazovat aktuální data jak na obrazovce, tak v softwaru QIDI Studio. QIDI Box také využívá další bezpečnostní mechanismy související s aktivním topným systémem . Výrobce deklaruje použití ochrany PTC a dvou teplotních senzorů pro monitorování v reálném čase. Pokud je detekována abnormální teplota, systém automaticky odpojí napájení topného systému. Řešení pracuje s funkcí sušení filamentu pracující při teplotách až 65 °C .
Výrobce deklaruje schopnost zobrazovat zaznamenaná data o teplotě a vlhkosti jak na obrazovce tiskárny, tak i ve specializovaném softwaru QIDI Studio.

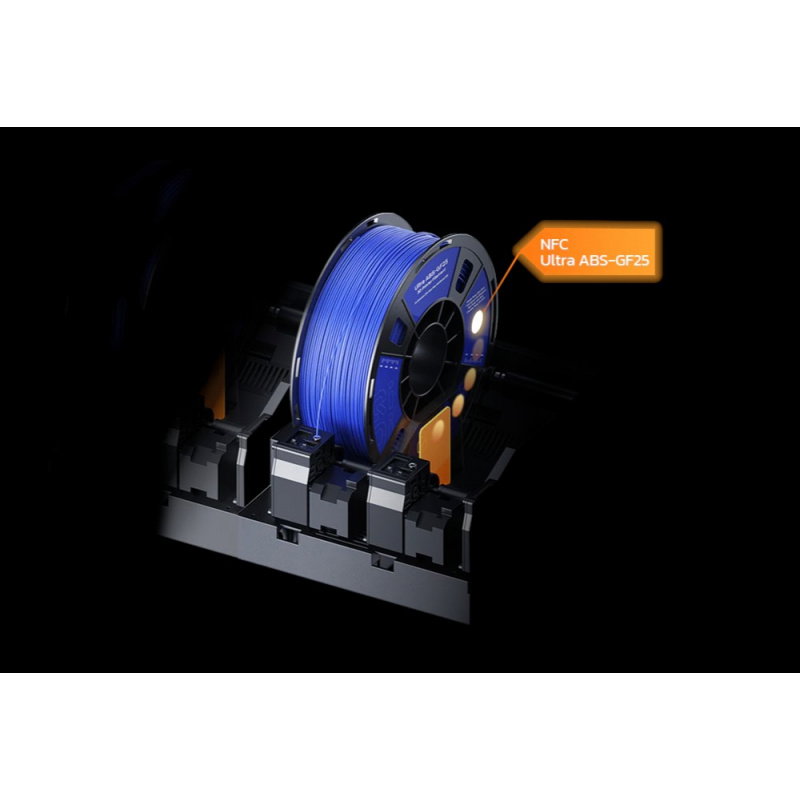

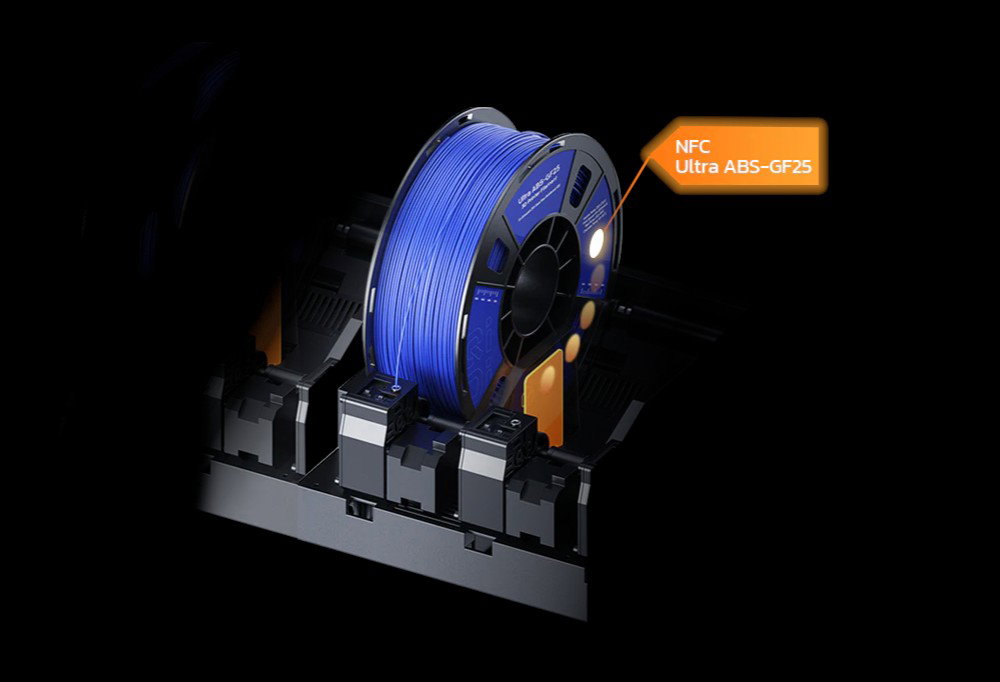

Funkce automatické identifikace umožňuje porovnávat informace o filamentu, aniž byste museli pokaždé ručně zadávat příslušná nastavení.
Automatická identifikace filamentu
QIDI Box podporuje automatické rozpoznávání kompatibilních filamentů. Výrobce to popisuje jako NFC Intelligent Recognition a tabulka technických specifikací uvádí podporu pro RFID identifikaci. Tato funkce umožňuje automaticky přiřadit informace o příslušném filamentu, aniž byste museli pokaždé ručně zadávat nastavení. Dostupnost automatického rozpoznání závisí na použitém filamentu.
Kompatibilita filamentů
QIDI Box je navržen pro práci s filamentem o průměru 1,75 mm . Výrobce také specifikuje povolené rozměry cívek namontovaných v systému. Podporovány jsou cívky o šířce od 50 mm do 72 mm a průměru od 195 mm do 202 mm . QIDI rovněž upozorňuje, že zařízení není přímo kompatibilní s kartonovými cívkami . Při použití takových cívek výrobce doporučuje použít vhodný adaptér nebo kroužek pro cívku. Mezi kompatibilní materiály patří PLA, PETG, ABS, ASA, PET, PA, PC, PP, POM, HIPS, TPU 64D, stejně jako sušený PVA a BVOH . Podporovány jsou také vybrané kompozitní materiály, jako například ABS-CF/GF, PLA-CF/GF, PETG-CF/GF, PPS-CF a PET-CF/GF . Tento rozsáhlý seznam umožňuje použití systému jak pro standardní tisk, tak pro projekty vyžadující technické materiály. Ne každý filament o průměru 1,75 mm je určen pro použití v QIDI Boxu. Výrobce uvádí TPE, generické TPU filamenty, TPU 95A, QIDI PAHT-CF, mokré PVA a BVOH a některé varianty PLA Silk a PLA Glow-in-the-Dark jako nepodporované . Další materiály, které QIDI považuje za nadměrně tuhé nebo pružné, mohou být také vyloučeny. Před použitím nestandardního filamentu je proto vhodné ověřit jeho kompatibilitu s aktuální dokumentací výrobce.
Při použití kartonových cívek výrobce doporučuje použít vhodný adaptér nebo kroužek na cívku.
Připojením až čtyř modulů může systém podporovat až 16 filamentů, což z něj činí skvělý nástroj pro vytváření projektů různého charakteru.
Praktické aplikace QIDI Boxu
QIDI Box je ideální pro projekty vyžadující automatickou změnu barev nebo materiálů . Systém lze použít pro dekorativní modely, prototypy, projekty s více materiály a tisky s použitím samostatného podpůrného filamentu. Automatické přepínání na náhradní cívku je užitečné pro dlouhodobé tisky, zatímco aktivní sušení umožňuje současnou přípravu materiálu během tisku.
Příklady aplikací:
- vícebarevné modely a dekorativní prvky
- tiskne s použitím několika kompatibilních materiálů
- konstrukce s rozpustnými nebo křehkými nosnými materiály
- dlouhotrvající výtisky s použitím náhradní cívky s filamentem
- tisk z materiálů vyžadujících řízené sušení
- projekty s využitím vybraných technických a kompozitních vláken
Obsah krabice QIDI pro QIDI Q2
- 1 x QIDI Box - systém pro tiskárny QIDI Q2
- 1 x Napájecí kabel
- 1 x 8-4pinový signální kabel
- 1 x signálový kabel BOX Hubu
- 1 x BOX Hub
- 5 x PTFE trubice o délce 1000 mm
- 4 x Pohlcovač vlhkosti
- 2 x PTFE upevňovací prvek na trubky

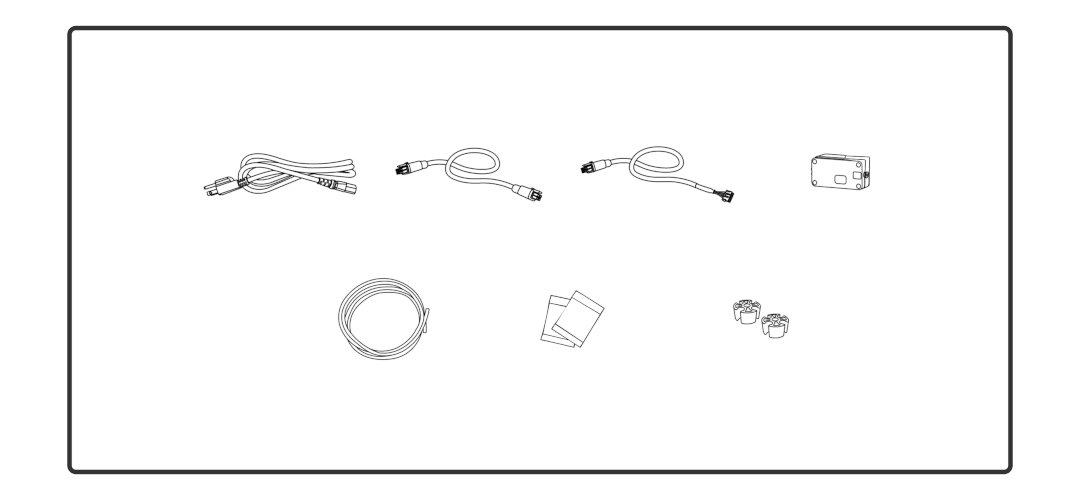

Položky obsažené v sadě.
| Technické specifikace boxu QIDI | |
|---|---|
| Výrobce | Technologie QIDI |
| Model | QIDI Box |
| Varianta | 2. čtvrtletí |
| Počet slotů pro filamenty | 4 |
| Maximální počet připojených modulů | 4, s použitím rozšiřující sady QIDI Box |
| Maximální počet podporovaných barev | 16 po rozšíření systému |
| Průměr vlákna | 1,75 mm |
| Podávací mechanismus | dvojitá ozubená kola z kalené oceli |
| Motory pro podávání filamentu | 4x krokový motor 42 |
| Indikátory kanálů vlákna | 4 nezávislé ovládací prvky, jeden pro každý kanál |
| Větrací otvor | ručně ovládané |
| Podporované tiskové filamenty | PLA, PETG, ABS, ASA, PET, PA, PC, PVA po vysušení, BVOH po vysušení, PP, POM, HIPS, TPU 64D, ABS-CF/GF, PLA-CF/GF, PETG-CF/GF, PPS-CF, PET-CF/GF |
| Nepodporované vlákna | TPE, obecný TPU, vlhký PVA, vlhký BVOH, TPU 95A, QIDI PAHT-CF, některé hedvábné materiály PLA, PLA svítící ve tmě a další příliš tuhé nebo příliš ohebné filamenty |
| Kompatibilní šířka cívky | od 50 mm do 72 mm |
| Kompatibilní průměr cívky | od 195 mm do 202 mm |
| Kartonové cívky | žádná přímá kompatibilita - výrobce doporučuje použití adaptéru nebo kroužku |
| Identifikace filamentu | Podpora RFID identifikace, funkce, kterou výrobce popisuje také jako NFC Intelligent Recognition |
| Monitorování filamentu | detekce zamotání, ucpání a konce filamentu |
| Automatická výměna cívky | Ano |
| Vícebarevný tisk | ano, až 16 barev po odpovídajícím rozšíření systému |
| Sušení během tisku | Ano |
| Maximální teplota sušení | 65 °C |
| Materiály zpracovávané v režimu sušení | PLA, ABS, ASA, PA, PC, PET, PETG, PPS, PLA dřevo |
| Uzavřené skladování filamentu | Ano |
| Měření teploty a vlhkosti | ano, data lze zobrazit na obrazovce a v QIDI Studiu |
| Prostor pro vysoušedlo | Ano |
| Materiál pouzdra | ABS/PC |
| Napájecí napětí | 110 V AC nebo 220 V až 240 V AC, 50/60 Hz – v závislosti na regionální verzi |
| Maximální jmenovitý výkon | 245 W |
| Rozměry zařízení | 357 × 300 × 234 mm |
| Rozměry balení | 360 × 400 × 295 mm |
| Čistá hmotnost | 4,35 kg |
| Celková hmotnost | 6,15 kg |
