Miniaturní modul ATmega328 - microBOARD-M328

Index: MOD-02029 EAN: 5904422365219

Modul microBOARD-M328 je miniaturní vývojová sada s mikrokontrolérem ATmega328 používaným v populárních modulech Arduino Uno.

Miniaturní modul ATmega328 - microBOARD-M328
209,00 Kč
172,73 Kč bez DPH.
Zboží skladem
Náklad 24h
30 dní na vrácení zboží

Popis produktu: Miniaturní modul ATmega328 - microBOARD-M328

Modul microBOARD-M328 je miniaturní vývojová sada s mikrokontrolérem ATmega328P používaným v populárních modulechArduino Uno. Deska má také stabilizátor napětí 5 V, krystalový rezonátor 12 MHz a programátorský konektor IDC-10 (kanda). Modul lze programovat v C i BASCOM AVR a přes prostředí Arduino IDE přes USB-UART adaptér po nahrání bootloaderu.

Základní vlastnosti mikrokontroléru ATmega328

  • 32 kB Flash paměť (programová paměť)
  • 1 kB paměti SRAM (statická RAM)
  • 2 8bitové čítače / časovače
  • 1 16bitový čítač / časovač
  • 1 analogově-digitální převodník (8 kanálů, 10bitová přesnost)
  • Komunikační rozhraní: SPI, UART, TWI (I2C)
  • Integrovaný analogový komparátor
  • 6 kanálů PWM

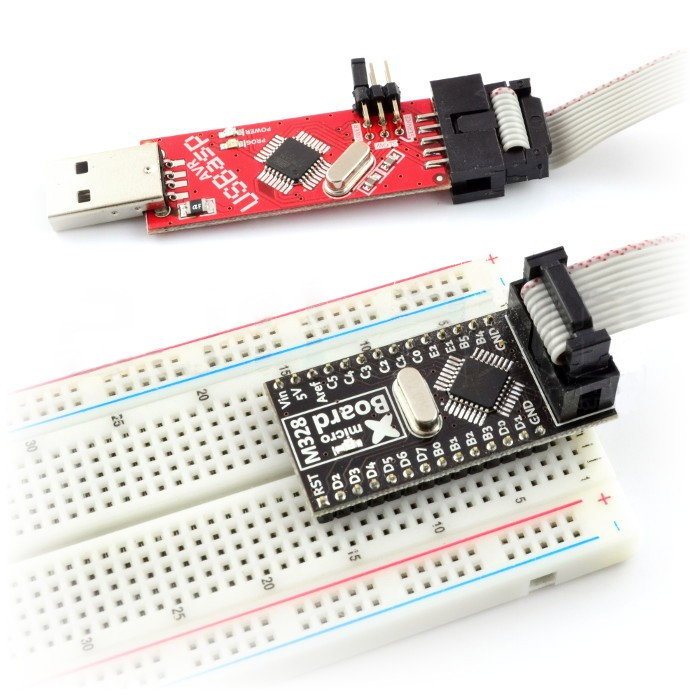

ATmega328 - microBoard - modul M328 namontovaný na prkénku

Naše nabídka zahrnuje také programátory AVR a kontaktní desky (zobrazené na fotografii).

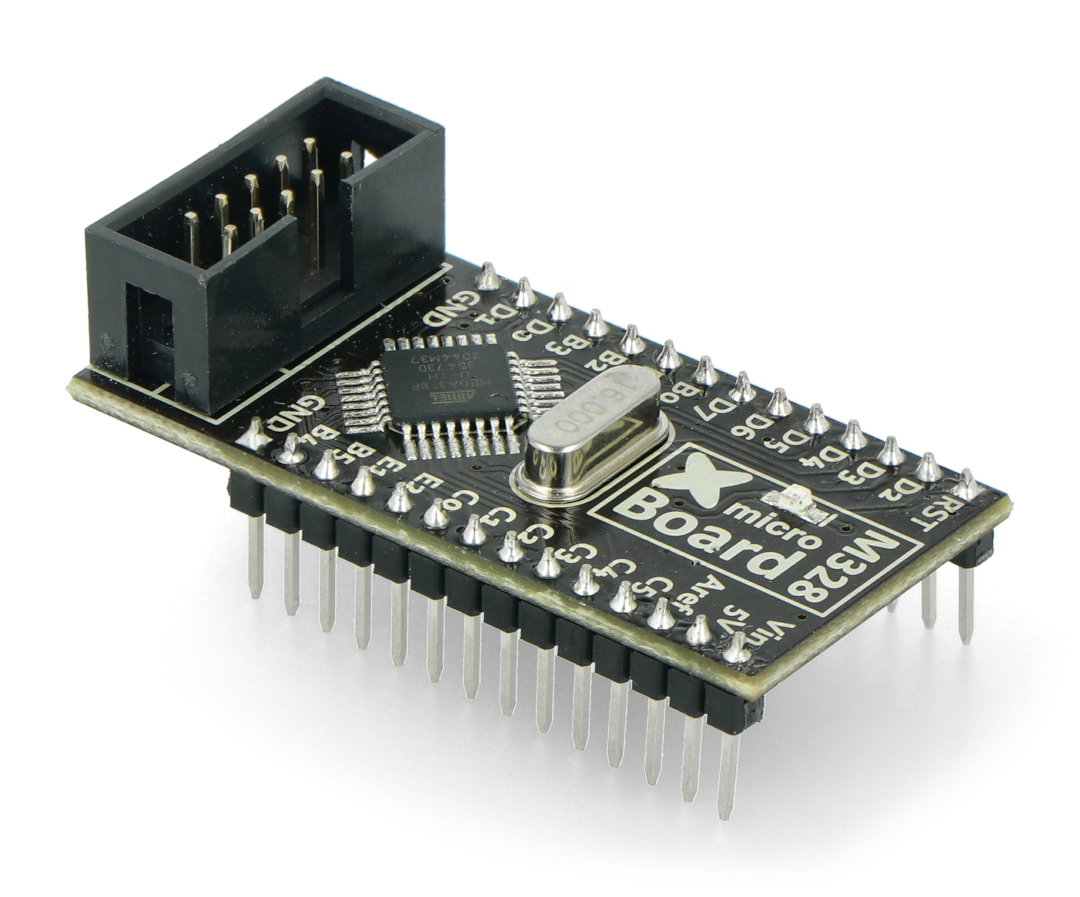

ATmega328 - microBOARD-M328

Miniaturní modul ATmega328 - microBOARD-M328

Technické specifikace

  • Mikrokontrolér: ATmega328P-AU
  • Programovací konektor ISP
  • Stabilizátor napětí 5V (78M05)
    • Aktuální proud: 0,5 A
  • Napájecí napětí mikrokontroléru je filtrováno kondenzátory
  • Napájecí napětí analogové části je navíc filtrováno pomocí feritové housenky
  • Možnost napájení systému stejnosměrným napětím v rozsahu od 7 do 12 V
  • LED indikující připojení napájecího napětí
  • Vývody mikrokontroléru jsou umístěny na 2 pinových konektorech (goldpin raster 2,54 mm) - s výjimkou vývodů připojených k křemennému rezonátoru
  • Pull-up rezistor RESET na napájecí napětí (5 V)
  • Rozměry: 47 x 23 x 29 mm

Šířka balení 2.5 cm
Výška balení 2.5 cm
Hloubka balení 5 cm
Váha balení 0.011 kg

Włodzimierz

03/13/23

Otázka: Dobrý den, srdečně zdravím : Rád bych věděl, jaké jsou rozměry dotyčné desky a jaká je vzdálenost mezi zlatými kolíky na levé a pravé straně. Případně rastr golspinů. https://botland.com.pl/moduly-avr/2029-miniaturowy-modul-atmega328-microboard-m328-5904422365219.html
Odpovědět: Rozměry desky jsou 47 x 23 x 29 mm. Rastr zlatého spoje je 2,54 mm a rozteč proužků na desce je 20 mm.
