Popis produktu: BleBox wLightBox Pro - ovladač RGBW WiFi LED - aplikace pro Android / iOS

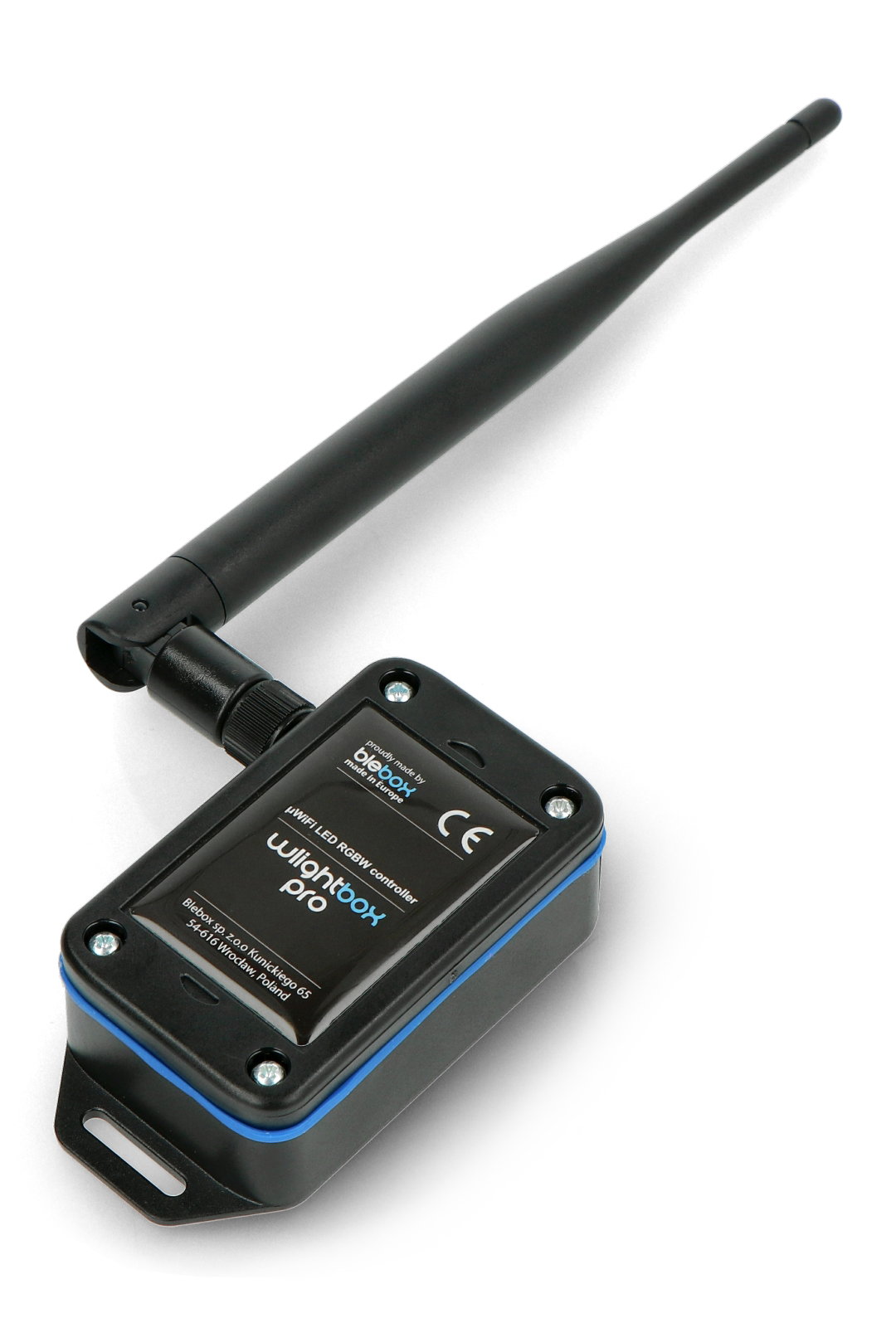

Malý WiFi modul s přídavnou anténou dlouhého dosahu umožňuje ovládat 12 V nebo 24 V RGBW LED pásek s maximální spotřebou proudu 12 A , čtyři jednobarevné pruhy nebo dva dvoubarevné pruhy. Celé zařízení bylo uzavřeno v těsném vodotěsném pouzdře . Zařízení se připojuje k domácí WiFi síti, ovládání se provádí pomocí aplikace pro mobilní zařízení. Zařízení má šroubovací připojení pro montáž vodičů.
BelBox wLightBox Pro - ovladač RGBW LED osvětlení. Zařízení má šroubovací připojení pro montáž vodičů .
Specifikace ovladače BleBox wLightBox Pro
- Napájecí napětí: 12 V nebo 24 V
- Spotřeba energie: až 1 W.
- Maximální proud: 12 A (3 A na kanál)
- Počet výstupů: 4
- Maximální zatížení: 288 W.
- Typ výstupů: otevřený odtok, PWM, zemní ovládání
- Typy osvětlení: RGB / RGBW / RGB nebo W / 4x MONO / CT / 2x CT
- Podporovaná tlačítka: monostabilní (zvonek) bez podsvícení
- Stupeň krytí: IP54
- Pouzdro: plast, zaplavený polyuretanovým složením, neobsahuje samozhášecí halogeny
- Způsob montáže: dva montážní otvory 18 x 3,5 mm nebo lepicí páska
- Ochrana: proti přepólování, ESD
- Standard přenosu: obousměrný, šifrovaný
- Typ komunikace: µWiFi, kompatibilní s WiFi, 802.11g
- Přenosová frekvence: 2,4 GHz
- API: otevřené
- Šifrování: WPA2-PSK a ověřené šifrování (AEAD)
- Rozměry: 50 x 92 x 28 mm (bez antény), 50 x 230 x 28 (se svislou anténou)
- Délka antény: 197 mm
Schéma připojení
Před připojením odpojte napětí v napájeném obvodu. Regulátor je uzavřen v utěsněném krytu, takže jej lze namontovat na místo vystavené nepříznivým povětrnostním podmínkám.
Regulátor je vybaven devíti kolíky ve formě šroubových spojů, ke kterým můžete snadno připojit vodiče pomocí šroubováku.
- W - bílý kanál (BÍLÝ).
- R - červený kanál (ČERVENÝ).
- - - hmotnost celého systému.
- IN - vstup pro připojení přepínače.
- G - zelený barevný kanál (ZELENÝ).
- B - modrý kanál (MODRÝ).
- + - napájecí napětí, sdílené s LED páskem.
Schéma připojení.
Konfigurace ovladače
Chcete-li nakonfigurovat řadič wLightBox Pro, připojte se k WiFi síti řadiče, a poté stáhněte aplikaci wBox z Play nebo App Store . Po spuštění aplikace by se mělo objevit nové zařízení, vedle názvu bude znak „+“. Chcete-li zařízení nakonfigurovat zpočátku, klikněte na výchozí název zařízení.
