Popis produktu: BleBox wLightBoxS v2 - WiFi LED ovladač - aplikace pro Android / iOS
Malý, hotový modul, který vám umožňuje ovládat jednobarevné LED pásky pomocí WiFi z libovolného místa na světě pomocí aplikace wBox pro mobilní zařízení. Regulátor je napájen napětím od 12 V do 24 V , podporuje maximální výkon 120 W. BleBox wLightBoxS v2 také umožňuje ovládat osvětlení pomocí tradičního nástěnného tlačítka. Zařízení lze integrovat do hlasových asistentů Google Home a Amazon Alexa , stejně jako do inteligentního systému budovy - Home Assistant . Malé rozměry modulu umožňují jeho uzavření v krabici pod omítku.

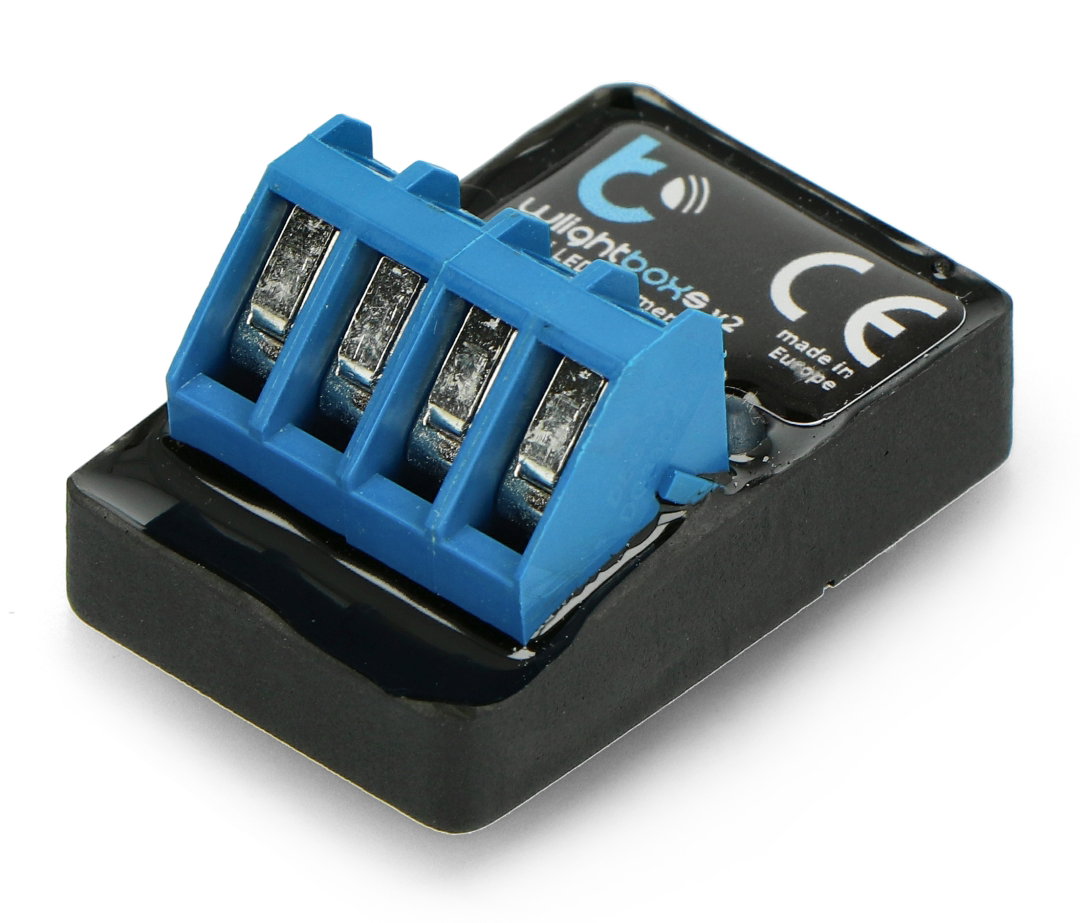

Ovladač jednobarevných LED pásků wLightBoxS v2.Modul je vybaven šroubovými spoji pro snadné připojení vodičů.
Schéma připojení modulu.
Schéma připojení modulu BleBox wLightBoxS v2
Před namontováním zařízení odpojte napětí v obvodu, ke kterému má být modul připojen. Modul by měl být instalován na místě chráněném proti vnějším podmínkám, chráněném proti přístupu třetích stran.
BleBox wLightBoxS v2 je vybaven šroubovými konektory, ke kterým by měly být vodiče připojeny pomocí šroubováku:
- + - napájecí napětí od 12 V do 24 V, sdílené s LED páskem.
- IN - vstup pro připojení externího tlačítka.
- - - hmotnost celého systému.
- O - řídicí signál připojený k zápornému pólu LED pásky.
Konfigurace ovladače BleBox wLightBoxS v2
Chcete-li nakonfigurovat řadič, stáhněte si aplikaci wBox pro zařízení Android nebo iOS a poté se připojte k WiFi síti řadiče s názvem „wLightBoxS-xxxxxxxx“, kde „xxxxxxxx“ je sériové číslo zařízení. Po spuštění aplikace bude viditelné zařízení wLightBoxS, vedle názvu bude znak „+“. Chcete-li nejprve nakonfigurovat ovladač, klikněte na jeho výchozí název.
Konfiguraci lze provést také pomocí webového prohlížeče. Chcete-li to provést, zadejte do pole adresy IP adresu zařízení, která byla přidělena serverem DHCP, např. Http://192.168.4.1. Zobrazí se konfigurační stránka, kde byste měli vybrat svou domácí WiFi síť.
Specifikace ovladače BleBox wLightBoxS v2
| Napájecí napětí | od 12 V do 24 V DC |
| Spotřeba energie | až 1 W. |
| Počet výstupů | 1 |
| Typ výstupů | PWM |
| Podporované typy osvětlení | Jedno- a vícebarevné LED pásky, nízkonapěťové LED svítidla |
| Maximální intenzita | 5 A. |
| Maximální zatížení | 120 W. |
| Frekvence PWM | 1 kHz |
| Barevný režim | mono |
| Bezpečnostní | obrácená polarita, ESD |
| Přenos | obousměrný s potvrzením, šifrovaný |
| Přenosová frekvence | 2,4 GHz |
| Standard přenosu | μWiFi, kompatibilní s WiFi |
| Režim komunikace | přímé připojení (jako přístupový bod), WiFi připojení přes standardní router, připojení s přístupem odkudkoli na světě (je vyžadován pouze přístup k internetu) |
| Kompatibilní zařízení | Zařízení Android a iOS a další zařízení podporující HTML5 |
| Bydlení | vyrobeno z bezhalogenového polyuretanového složení, samozhášivé pro tepelnou třídu B (130 ° C) |
| IP třída | IP20 |
| Bydlení | 35 x 24 x 15 mm |
