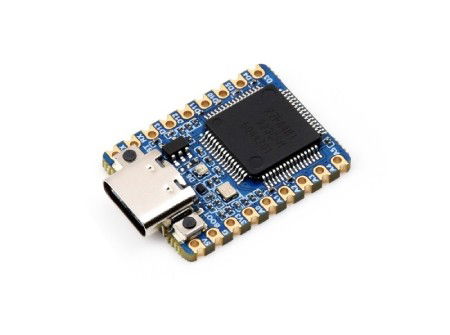

Popis produktu: RA4M1-Zero - mini vývojová deska - ARM Cortex M4 - Waveshare 30661
RA4M1-Zero je miniaturní vývojová deska určená pro projekty vyžadující spolehlivost, bezpečnost a malé rozměry. Je založena na mikrokontroléru Renesas RA4M1 (ARM Cortex-M4, 48 MHz), nabízí 256 KB Flash paměti, 32 KB SRAM a 8 KB EEPROM . Díky podpoře Arduino IDE, integrovaným rozhraním USB, CAN a ADC/DAC a kompaktním rozměrům 18 x 23,5 mm je RA4M1-Zero vhodná pro širokou škálu profesionálních i hobby embedded projektů. Modul je navržen pro snadnou integraci do výroby díky konstrukci s polovičním otvorem a plnému přístupu k GPIO.

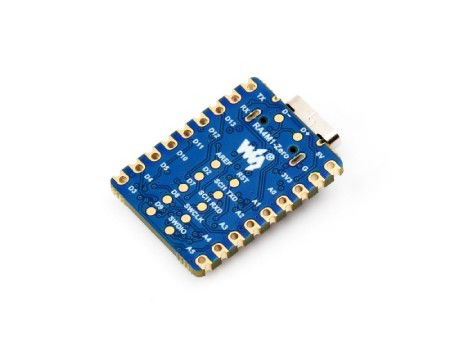

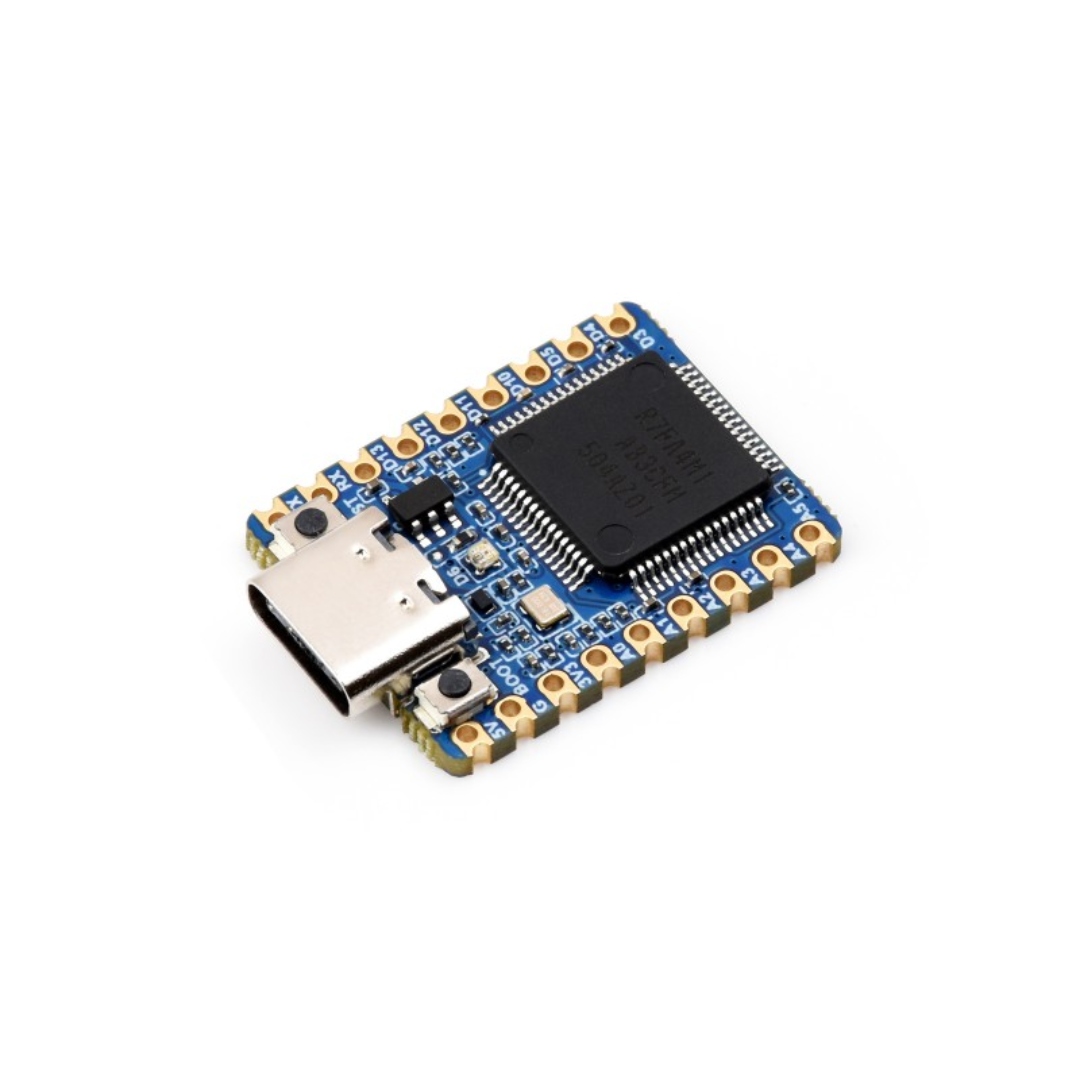

RA4M1-Zero - mini vývojová deska - ARM Cortex M4 - Waveshare 30661.
RA4M1-Zero je miniaturní vývojová deska určená pro projekty vyžadující spolehlivost, bezpečnost a malé rozměry.
Speciální funkce
- Výkonný mikrokontrolér RA4M1 je vybaven procesorem ARM Cortex-M4 běžícím na frekvenci 48 MHz. Mikrokontrolér má FPU, 256 KB flash paměti, 32 KB SRAM a 8 KB EEPROM, což poskytuje dostatek prostoru pro data a programy.
- Bohatá sada periferií - RA4M1-Zero nabízí 14bitový ADC, 12bitový DAC, CAN řadič a rozhraní USB 2.0, které umožňuje implementaci různých funkcí v embedded aplikacích, včetně komunikace s jinými zařízeními
- Pokročilé bezpečnostní funkce – podporuje šifrování firmwaru, zabezpečený bootloader a ochranu proti neoprávněné manipulaci, čímž zajišťuje vysokou úroveň zabezpečení dat a systému.
- Podpora Arduino IDE – Podpora Arduino IDE usnadňuje a zrychluje programování na desce jak pro začátečníky, tak pro pokročilé uživatele. Široká škála zdrojů usnadňuje zahájení práce na vašich projektech.
- RGB LED WS2812 - vestavěná RGB LED WS2812 řízená GPIO D6 umožňuje vizuální indikaci stavu zařízení nebo systému, což je užitečné v projektech s interakcí uživatele.
- Miniaturní design – deska má rozměry 18 x 23,5 mm, což z ní činí ideální řešení pro zařízení s omezeným prostorem, jako je IoT a nositelná elektronika
- Vhodné pro hromadnou výrobu - použití technologie SMT a polovičních otvorů usnadňuje montáž desky v hromadné výrobě, takže je vhodná pro průmyslové projekty
Praktické aplikace
RA4M1-Zero je vhodná pro širokou škálu aplikací, od zařízení IoT a průmyslových kontrolérů až po špičkové vzdělávací projekty. Její vestavěné rozhraní CAN umožňuje její použití v automobilových systémech, zatímco její kompaktní rozměry ji předurčují pro nositelná zařízení a kompaktní kontroléry. Podpora Arduino IDE také činí desku vhodnou pro rychlé prototypování.
RA4M1-Zero se používá v mnoha profesionálních i amatérských embedded projektech.

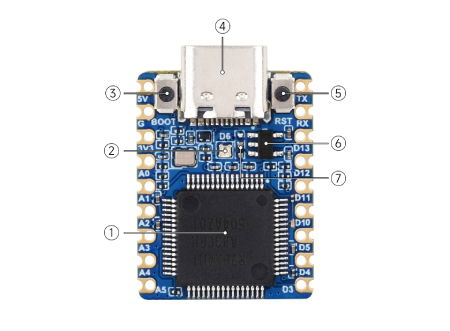

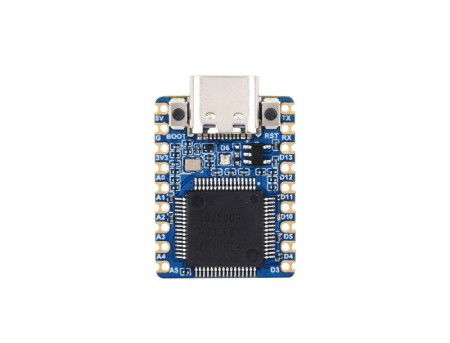

Rozložení součástek na desce RA4M1-Zero.Uspořádání součástek na desce
- Mikrokontrolér ARM Cortex-M4
- RGB dioda
- Tlačítko BOOT
- Konektor USB typu C
- Tlačítko RESET
- Stabilizátor LDO
- Rezistor 0R
Technické specifikace desky
- Mikrokontrolér: Renesas R7FA4M1AB3CFM (ARM Cortex-M4, 48 MHz, FPU)
- Flash paměť: 256 kB
- Paměť SRAM: 32 kB
- EEPROM: 8 kB
- Rozhraní: USB 2.0, CAN, 14bitový ADC, 12bitový DAC
- LED: RGB WS2812 (GPIO D6)
- Napájení: přes konektor USB typu C
- Přepínače: BOOT a RESET
- Stabilizátor LDO: ME6217C33M5G, 800 mA
- Výběr logického napětí: 3,3 V/5 V (výchozí 3,3 V)
- Kompatibilita: Arduino IDE
- Rozměry: 18 x 23,59 mm
Obsah sady
- 1x vývojová deska RA4M1-Zero
Modul je navržen pro snadnou integraci do výroby díky polovičním otvorům a plnému přístupu k GPIO.
