Popis produktu: A-Star 32U4 Mini SV - Atmega32u4 - Pololu 3145
A-Star , stejně jako Arduino Micro , je založen na modulu Leonardo - používá mikrokontrolér Atmega32u4 z rodiny AVR. Je vybaven 26 digitálními vstupy / výstupy , z nichž 7 lze použít jako PWM výstupy a 12 jako analogové vstupy. Systém pracuje s napětím 5 V, je taktován hodinovým signálem o frekvenci 16 MHz.
|
Výhodou modulu A-Star Mini SV je možnost vysokého napětí v rozsahu od 5 V do 40 V. Naše nabídka zahrnuje:
|

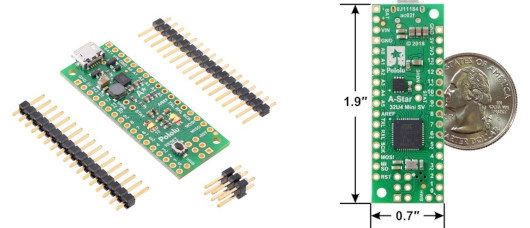

Na rozdíl od Arduino Micro nemá pájené konektory ( zlaté pásky jsou však součástí sady). Uživatel se rozhodne, které piny bude potřebovat, aby si deska mohla udržet svou malou velikost.
|
Pozornost! Před připojením si přečtěte instalační příručku. |
Popis pinů modulu od Pololu
Výše uvedený obrázek ukazuje zapojení modulu A-Star Mini od společnosti Pololu. Žlutou barvou jsou piny I / O (vstup / výstup) s nomenklaturou shodnou s dokumentací ATmega32u4, zelenou barvou jsou analogové vstupy A / C převodníku.
Programování A-Star 32U4 Mini SV
Vytváření a nahrávání softwaru je možné díky bezplatnému IDE Arduino. Implementovaný zavaděč umožňuje odeslat program přímo pomocí kabelu micro USB . Podrobný popis naleznete v příručce poskytnuté společností Pololu.
