Popis produktu: Elektrický řetězový pohon oken SDO-01 + dálkové ovládání - 400 N 24 V 15 mm/s - zdvih 300 mm
Pohon SDO-01 od společnosti Elektrobim byl navržen pro pohodlnou automatizaci okenních systémů. Řetězový mechanismus umožňuje přesné ovládání otevírání nebo zavírání okna, a to i na těžko dostupných místech. Díky pohonu je možné plynule ovládat otevíravě-výklopná okna, střešní okna a různé typy světlíků a kopulí . Pohon nabízí nosnost až 400 N , což umožňuje ovládání těžkých okenních konstrukcí o šířce od 500 mm do 1500 mm , a jeho přídržná síla 2000 N účinně chrání otevřené nebo zavřené okno před nekontrolovaným pohybem vlivem větru nebo jiných vnějších faktorů. Pracovní zdvih řetězu je 300 mm a provozní rychlost naprázdno je 15 mm/s , což zajišťuje rychlý a pohodlný provoz. Pohon pracuje s bezpečným napětím 24 V DC , zatímco regulátor s vestavěným zdrojem umožňuje snadné napájení celého systému ze sítě 230 V AC. Díky nízké hladině hluku (≤ 55 dB) funguje perfektně v technických místnostech, aniž by rušil každodenní práci nebo odpočinek.
Elektrický řetězový pohon oken SDO-01 + dálkové ovládání - 400 N 24 V 15 mm/s - zdvih 300 mm.
Sada je vybavena příslušným regulátorem s vestavěným napájecím zdrojem.
Hlavní vlastnosti pohonu
- Řetězový pohonný mechanismus : plynulé a bezpečné otevírání a zavírání oken
- Nosnost až 400 N : manipulace s těžkými okenními křídly
- Přídržná síla 2000 N : efektivní zajištění polohy okna
- Bezpečné provozní napětí 24 V DC : kompatibilní s nízkonapěťovými instalacemi
- Vestavěný regulátor s napájením 230 V AC : zjednodušená instalace a snížené náklady na montáž
- Ochrana : proti přetížení a proti rozdrcení
- Rozsah šířky okna : od 500 mm do 1500 mm
- Zdvih řetězu 300 mm : nastavitelný odvzdušňovací otvor dle vašich potřeb
- Tichý provoz : hladina hluku ≤ 55 dB
Ovládání a bezpečnost

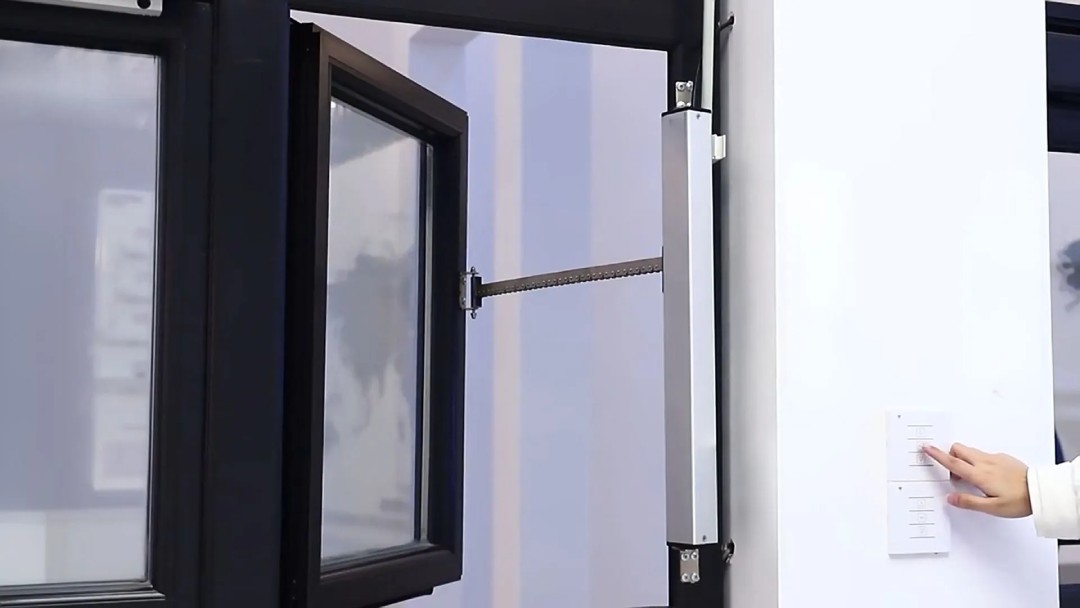

Pohon SDO-01 se ovládá pomocí tlačítek na regulátoru nebo dálkového ovladače . Práce v bistabilním režimu umožňuje otevírat a zavírat okno jedním stisknutím, bez nutnosti držet stisknuté tlačítko. Funkce ochrany proti přetížení automaticky zastaví pohon, když narazí na překážku , a chrání tak zařízení i uživatele. Pohon navíc splňuje požadavky na ochranu proti přepětí kategorie III, což zvyšuje bezpečnost použití v elektrických systémech budov.
Praktické aplikace

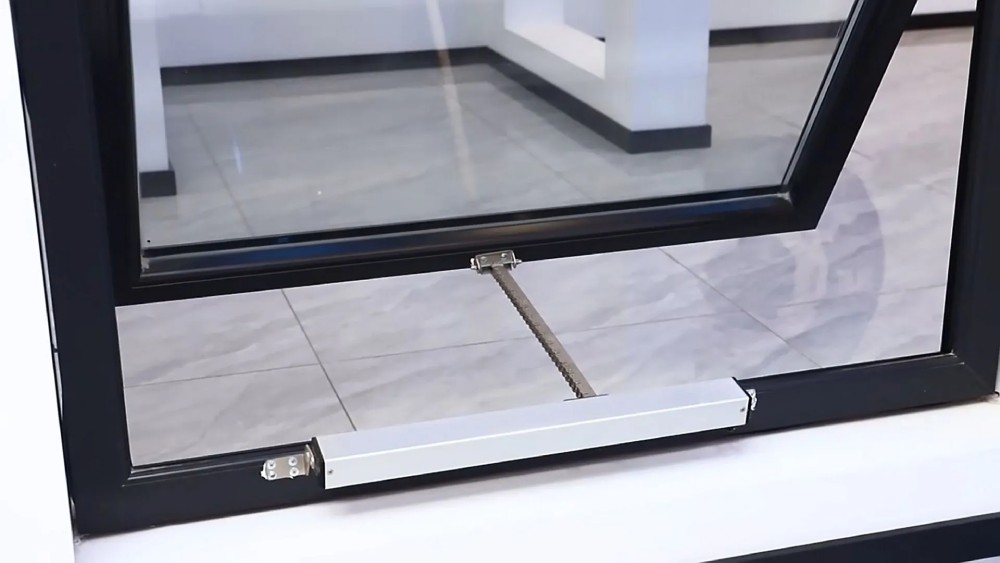

SDO-01 je ideální pro rodinné domy, školy, kanceláře, sportovní areály, sklady, kanceláře a výrobní haly . Díky své pevné konstrukci a vysoké přídržné síle umožňuje automatické ovládání jednoduchých i kombinovaných oken, střešních oken a větracích klapek. Systém výrazně zlepšuje komfort větrání a bezpečnost uživatelů díky možnosti dálkového ovládání.
SDO-01 je určen pro automatické ovládání oken.
Položky obsažené v sadě.
Technická specifikace pohonu
- Napájení regulátoru: 230 V AC, 50 Hz
- Napájení motoru: 24 V DC
- Jmenovitý proud: ≤ 1,2 A
- Spotřeba energie: 28,8 W
- Nosnost: 400 N
- Přídržná síla: 2000 N
- Zdvih řetězu: 300 mm
- Pracovní rychlost (bez zatížení): 15 mm/s
- Rozsah šířky okna: 500 mm až 1500 mm
- Hladina hluku: ≤ 55 dB
- Stupeň krytí: IP30
- Provozní teplota: -5 °C až 45 °C
- Pracovní cyklus: 10 % (maximálně 1 minuta nepřetržitého provozu)
- Typ mechanismu: řetěz
- Ochrana: ochrana proti přetížení

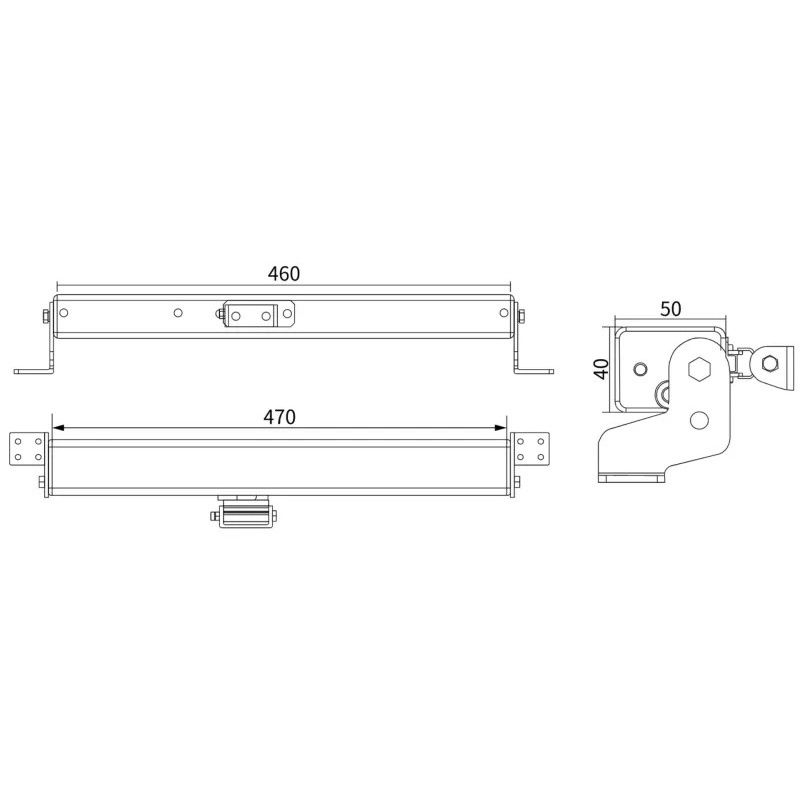

- Rozměry aktuátoru: 470 mm (celková délka) x 50 mm (výška s rukojetí) x 40 mm (šířka rukojeti)
- Rozměry regulátoru: 86 x 86 x 26 mm

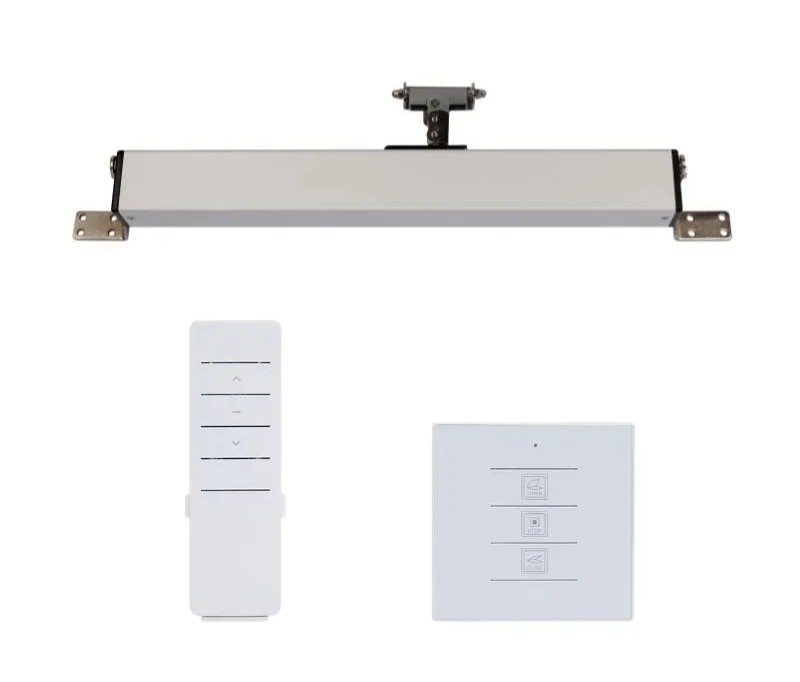

Obsah sady

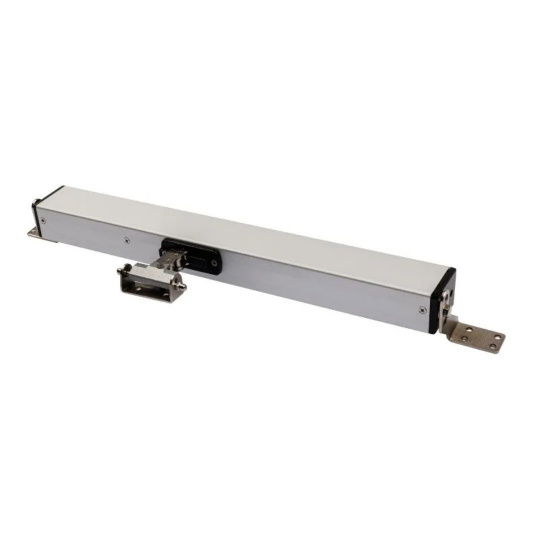

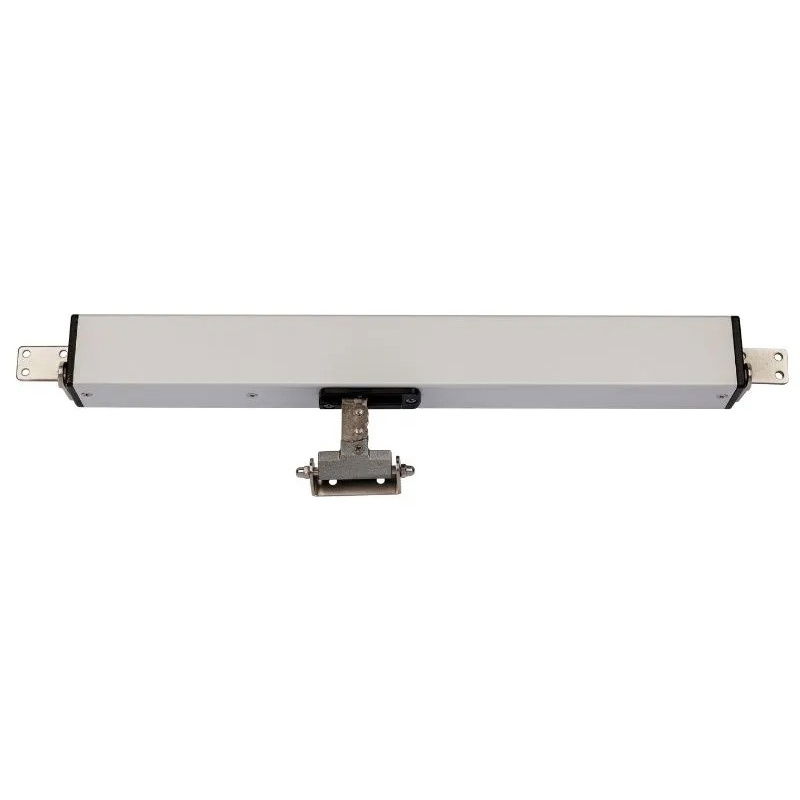

- Elektrický řetězový pohon SDO-01
- Dálkové ovládání

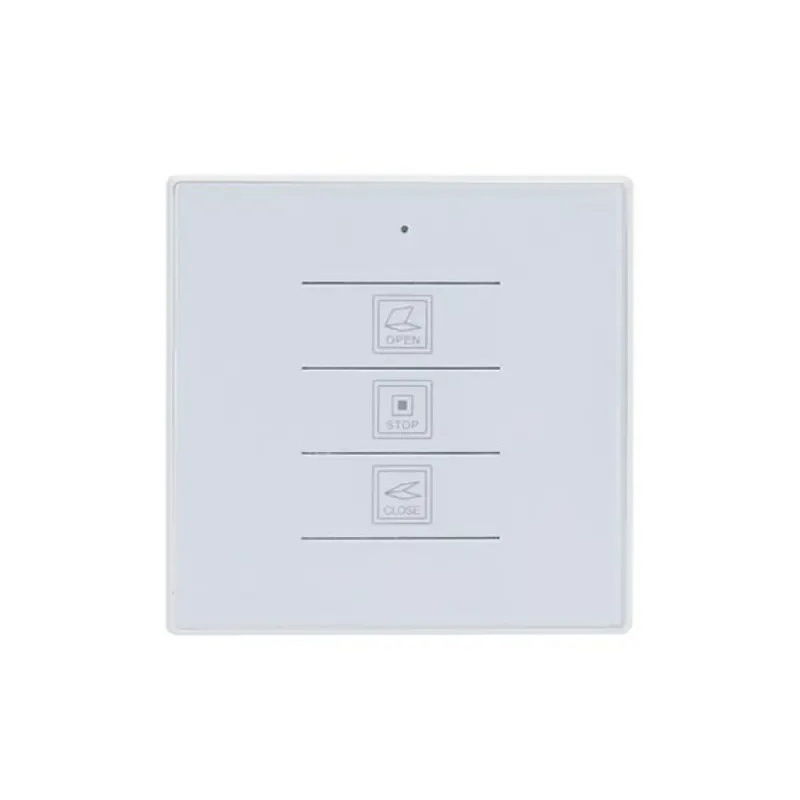

- Dotykový ovládací panel
- Montážní konzola pohonu
- Upevňovací kolík

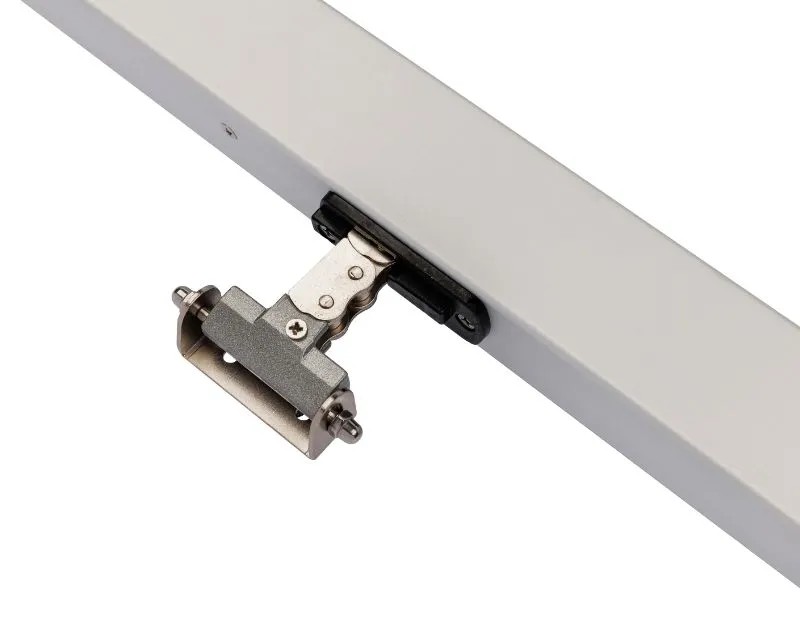

- Držák pro upevnění řetězu
- Šrouby aktuátoru
