Popis produktu: Adaptér HDMI - CSI 1080p 30 fps - pro Raspberry Pi - Waveshare 19137
Adaptér HDMI - CSI pro port kamery kompatibilní s minipočítači Raspberry Pi verzí 2B, 3B, 3B+, 4B a Zero. Podporuje fotoaparát s rozlišením až 1080p při snímkové frekvenci 30 snímků za sekundu.
Produkt je kompatibilní s Raspberry Pi
Stránka produktu Wiki je k dispozici na webu výrobce. Obsahuje schéma připojení adaptéru s různými verzemi minipočítače a pokyny ke konfiguraci komponent.

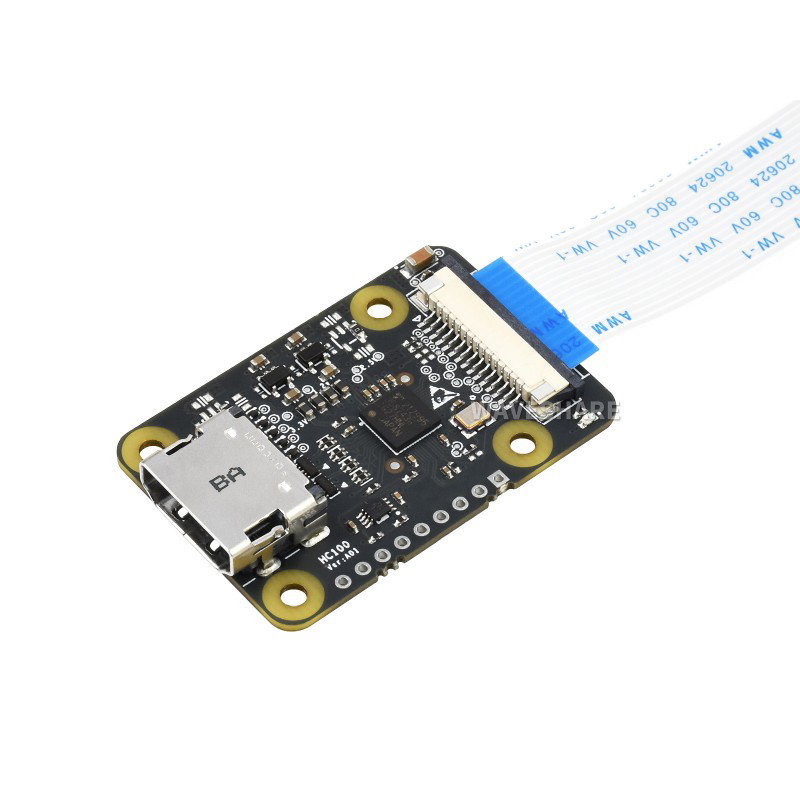

Adaptér HDMI - CSI pro minipočítač Raspberry Pi.
Předmětem prodeje je adaptér, minipočítač Raspberry Pi je třeba zakoupit samostatně.
Konfigurace adaptéru se provádí pomocí příkazového terminálu.
Připojení adaptéru
- Připojte kabel Raspberry Pi FPC k rozhraní CSI. Raspberry Pi verze 2B, 3B, 3B + má konektor umístěný mezi portem LAN a portem HDMI a Raspberry Pi verze 4B mezi konektorem HDMI1 a zvukovým konektorem. Na Raspberry Pi Zero je rozhraní CSI umístěno vedle napájecího portu.
- Strana pásky (kabel FPC) s konektory by měla směřovat k rozhraní HDMI. Uvolněte černou sponu, řádně veďte kabel FPC a pevně jej zatlačte do otvoru. Poté zatlačte na černou sponu.
- Rozhraní kamery Raspberry Pi je ve výchozím nastavení zakázáno. Před použitím fotoaparátu je nutné změnit nastavení a povolit jej.
- Spusťte příkazový terminál Raspberry Pi -> spusťte sudo raspi-config -> vyberte Možnosti rozhraní -> P1 Camera -> a restartujte Raspberry Pi výběrem Ano
Stránka Wiki produktu obsahuje další informace o konfiguraci spolu s pokyny k použití doplněnými fotografiemi.
Technické specifikace
- Adaptér HDMI - CSI
- Kompatibilní s minipočítači Raspberry Pi verzí 2B, 3B, 3B+, 4B a Zero
- Maximální rozlišení fotoaparátu: 1080p
- Snímková frekvence: 30 fps
- Rozměry: 45 x 30 mm
- Průměr montážních otvorů: 2,65 mm

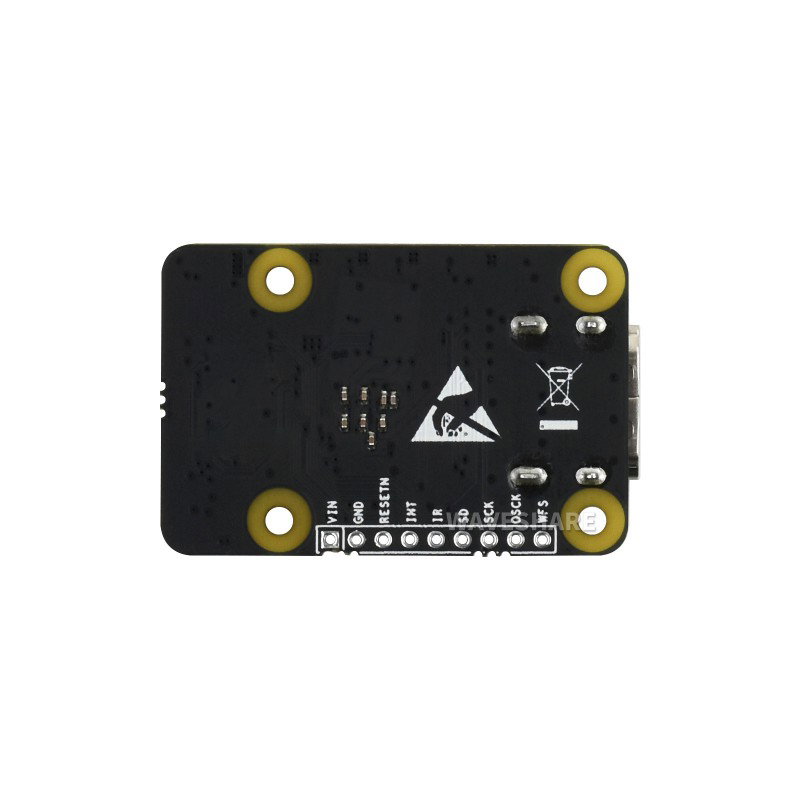

Modul má montážní otvory o průměru 2,65 mm.
