ArduCam-Mini OV5642 5MPx 2592x1944px 120fps SPI - kamerový modul pro Arduino UNO Mega2560, Raspberry Pi Pico

Index: ACM-06558 EAN: 5904422375133

Kamerový modul pro Arduino 5 MPx s rozlišením 2592 x 1944 px a rychlostí až 120 fps. Rozšiřuje možnosti mikrokontroléru o schopnost pořizovat fotografie a nahrávat video soubory. Zařízení pracuje s napětím 3,3 V a 5 V, komunikuje přes SPI, zorný úhel 24 ° (nelineární), 1/4 '' objektiv.

ArduCam-Mini OV5642 5MPx 2592x1944px 120fps SPI - kamerový modul pro Arduino UNO Mega2560,...
1 325,00 Kč
1 095,04 Kč bez DPH.
Doručení 3 ks naplánováno na 2024-04-12
Čekání na doručení
30 dní na vrácení zboží
Výrobce: ArduCam
Compatibility: Arduino

Popis produktu: ArduCam-Mini OV5642 5MPx 2592x1944px 120fps SPI

Kamerový modul pro Arduino 5 MPx s rozlišením 2592 x 1944 px a rychlostí až 120 fps. Rozšiřuje možnosti systémů, např. Arduino, mikrokontroléry STM32 a minipočítače Raspberry Pi o možnost pořizování fotografií a nahrávání video souborů. Zařízení pracuje s napětím 3,3 V a 5 V, komunikuje přes SPI, zorný úhel 24 ° (nelineární), 1/4 '' objektiv.

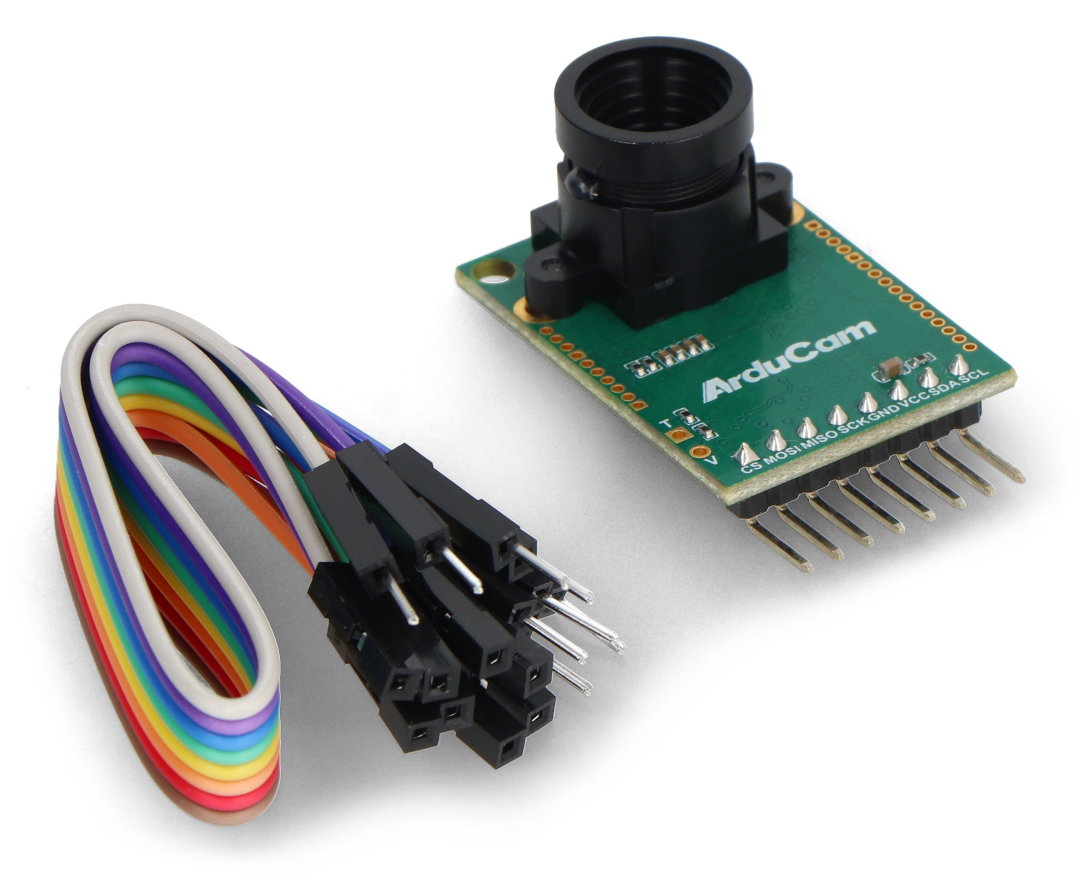

Kamera ArduCam 5MPx do Arduino

Provozní režimy

  • Single Capture Mode (single capture) - výchozí režim zařízení, po vydání příkazu přes SPI kamera zachytí snímek a přidá jej do vyrovnávací paměti a nastaví příznak v registru. Uživatel tím, že sleduje stav vlajky, ví, kdy bylo čtení dokončeno.
  • Režim vícenásobného snímání - pokročilý režim, ve kterém uživatel určuje počet snímků, které budou zachyceny. Počet rámců nesmí překročit kapacitu vyrovnávací paměti.
  • Komprese JPEG - v tomto režimu jsou výstupem komprimovaná data JPG s vyšším rozlišením než v případě RGB.
  • Normální operace čtení a Burst čtení - v tomto režimu stačí odeslat příkaz pro čtení, abyste získali kontinuitu odesílání rámců přes rozhraní SPI.
  • Operace čtení vzad - umožňuje několikrát přečíst stejná data obsažená v paměti.
  • Režim nízké spotřeby - Vypíná snímač a převodník a šetří energii.
  • Ovládání snímače obrazu (nastavení snímače) - tento režim umožňuje změnit nastavení snímače fotoaparátu, vč. vyvážení, jas, kontrast a sytost.

Produkt je kompatibilní s Arduino

Výrobce připravil pro Arduino uživatelskou příručku a knihovnu dostupnou na GitHubu .

Blokové schéma

Zařízení se skládá z čočky, senzoru a elektronické části s datovou pamětí a řadičem sběrnice SPI. Uživatel má také přímý přístup k senzoru prostřednictvím sběrnice I2C.

ArduCam-Mini OV2640

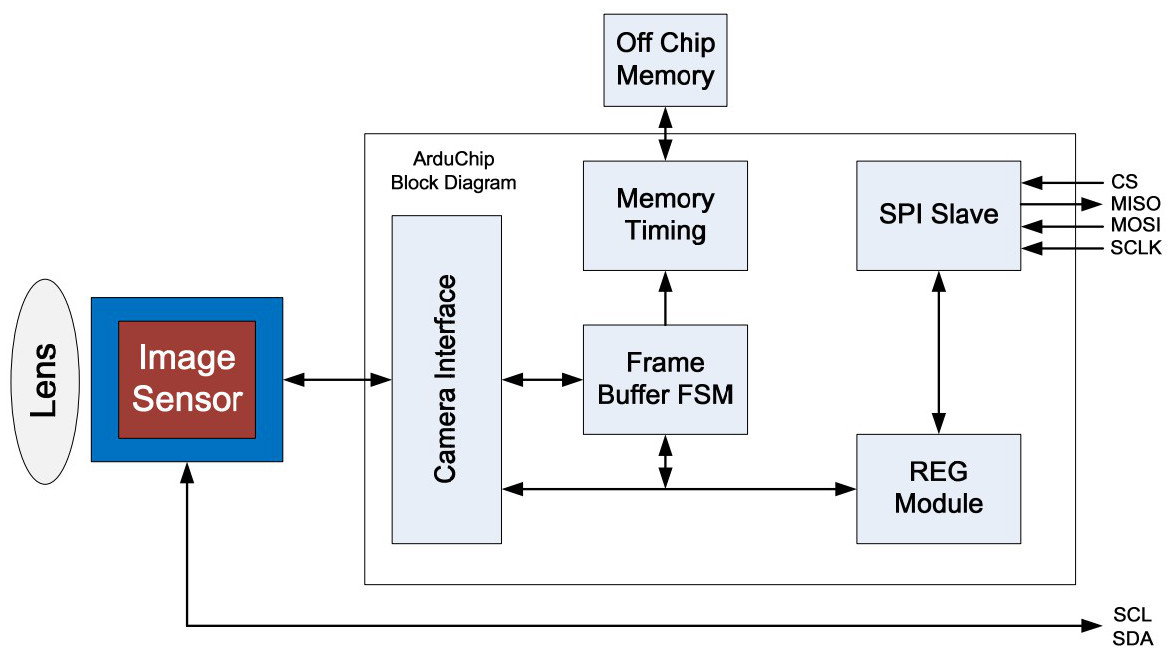

Blokové schéma modulu kamery ArduCAM-Mini.

Specifikace

  • Pracovní napětí: 3,3 V / 5 V
  • Maximální rozlišení: 2592 x 1944 px (5 MPx)
  • Snímků za sekundu:
    • až 120 FPS pro formát QVGA (320x240px)
    • až 60 FPS pro VGA (640x480px)
    • až 60 FPS pro 720p (1280c720px)
    • až 30 FPS pro 1080p (1920x1080px)
    • až 15 FPS pro 5 MPx (2592x1944px)
  • Velikost objektivu: 1/4 "
  • Bajonet na objektiv: bajonet CS / M12
  • Velikost pixelu: 1,4 x 1,4 μm
  • Obrazové pole: 3673,6 x 2738,4 μm
  • Pozorovací úhel: 24 ° (nelineární)
  • Výstupní formáty:
    • YUV 422/420 / YCbCr 422
    • RGB565 / 555/444, CCIR656
    • komprimovaná 8bitová data
    • 8/10 bit RAW RGB Data
  • Možnost konfigurace snímače přes sběrnici I2C
  • Rozměry modulu: 35 x 25 mm

Podrobnosti v technické dokumentaci snímače OV5642 .

Vede

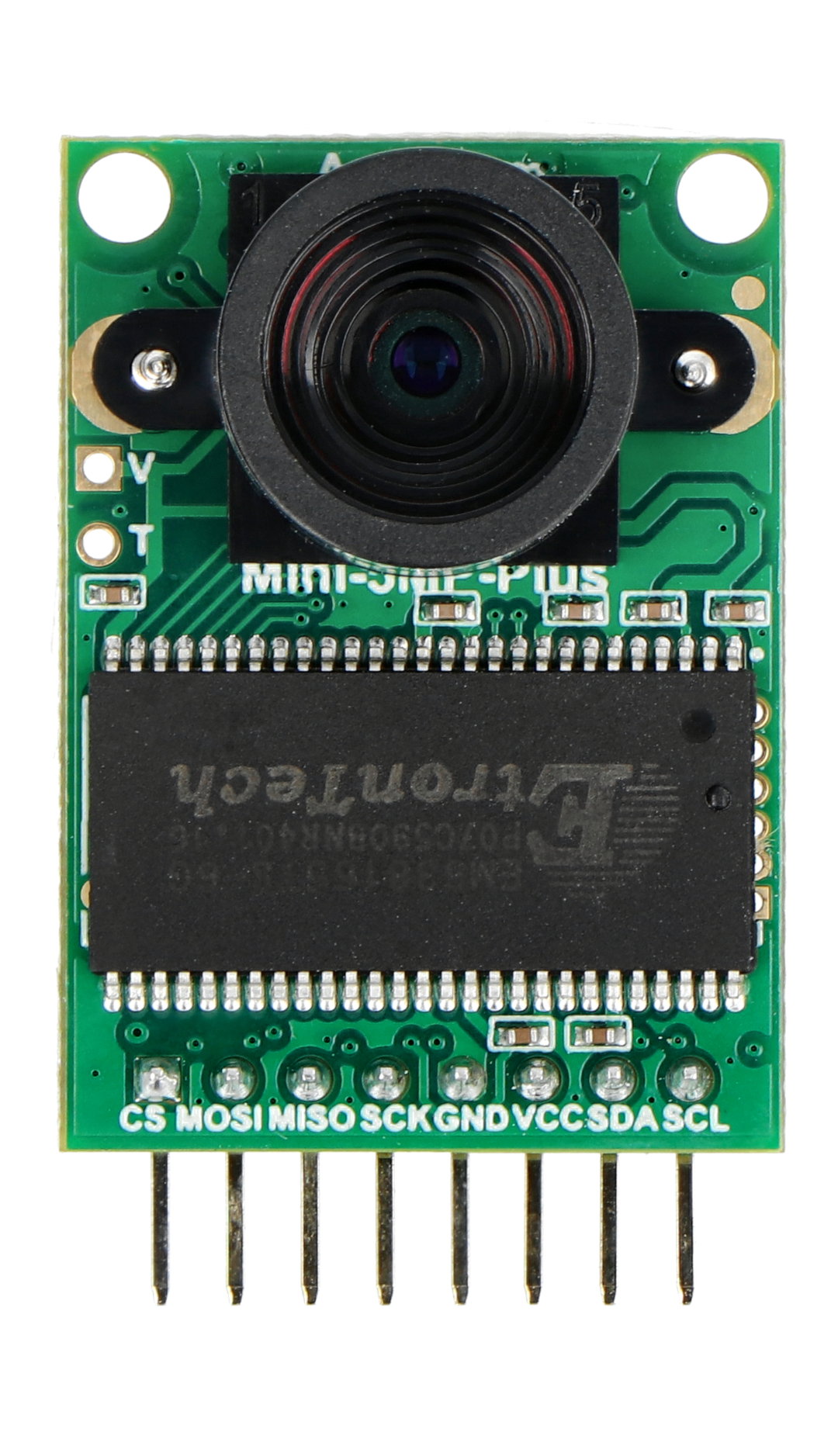

Zařízení má pájený 8pinový konektor s roztečí 2,54 mm.

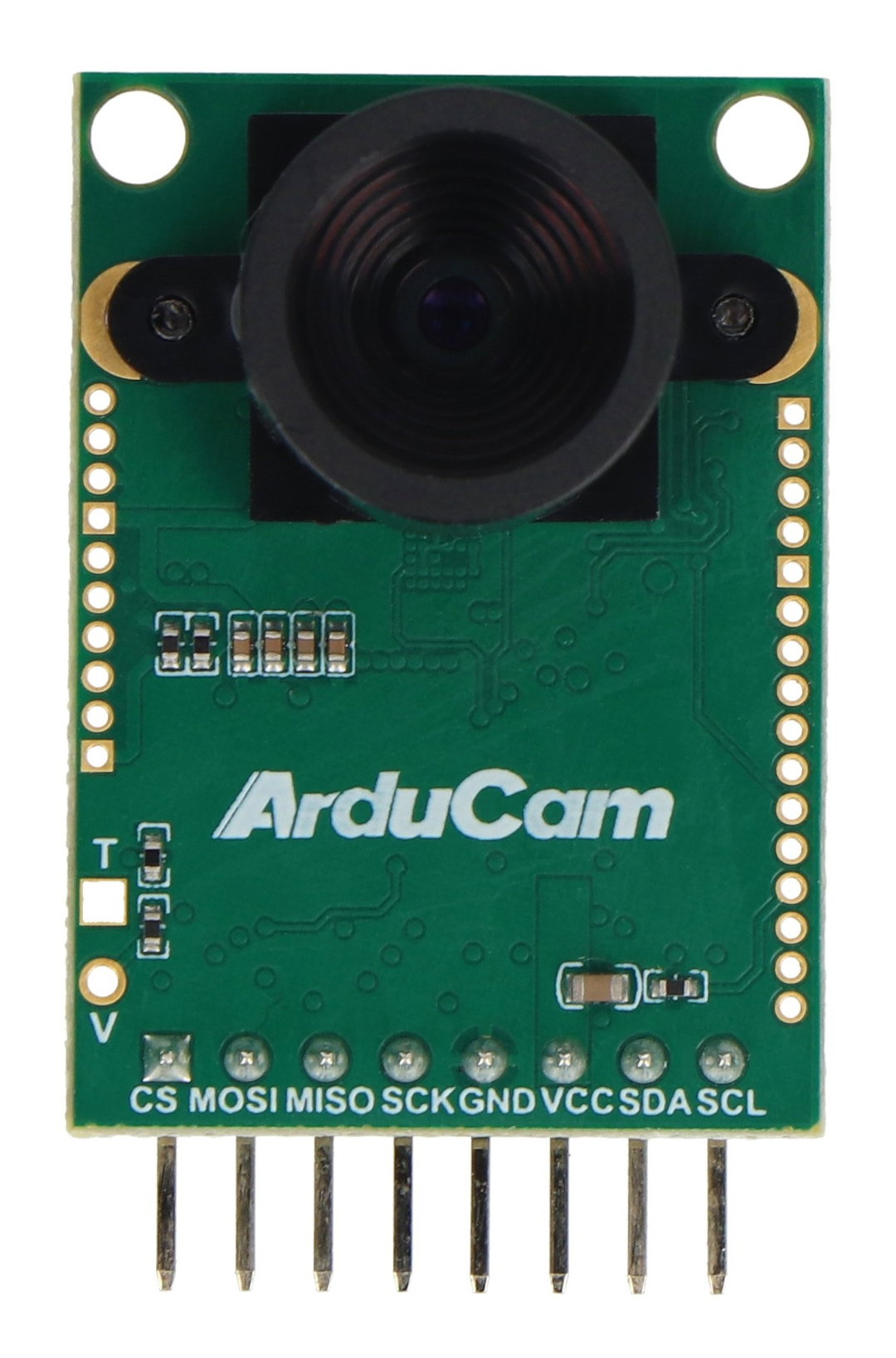

ArduCam-Mini  - podłączenie

Kolík název Popis
1 CS Chip Select - výběr zařízení na sběrnici SPI, aktivovaný stavem low.
2 MOSI Výstupní datová linka sběrnice SPI.
3 MISO Vstupní datová linka sběrnice SPI.
4 SCK Hodinová linka sběrnice SPI.
5 GND Hmotnost systému.
6 VCC Napájecí napětí od 3,3 V do 5 V.
7 SDA Výstupní datová linka sběrnice I2C.
8 SCL Hodinová linka sběrnice I2C.

Rozhraní SPI / I2C
Řešení 5 MPx
Fotoaparát - matice OV5642
Kamerové čočky CS-mount / M12
Fotoaparát - formát 1/4 ''
Typ fotoaparátu modul
Šířka balení 4 cm
Výška balení 4 cm
Hloubka balení 4 cm
Váha balení 0.023 kg
