Popis produktu: AX7Z010B - vývojová deska - AMD Zynq 7000 SoC XC7Z010
Vývojová sada AX7Z010B je určená pro návrh a prototypování systémů založených na architektuře SoC AMD/Xilinx Zynq 7000. Deska se skládá z vyměnitelného modulu SoM AC7Z010 a základní desky , což usnadňuje vývoj vlastních zařízení a následnou implementaci projektu do produkce. Mezi integrované funkce patří 512 MB paměti DDR3 SDRAM, 32 MB paměti QSPI Flash, gigabitový Ethernet, dvě rozhraní CAN, dva porty RS485, HDMI , USB host, microSD , JTAG a řada periferií. Rozsáhlá rozhraní a přístup k linkám FPGA a procesoru ARM činí platformu vhodnou jak pro učení, tak pro vývoj pokročilých průmyslových zařízení.

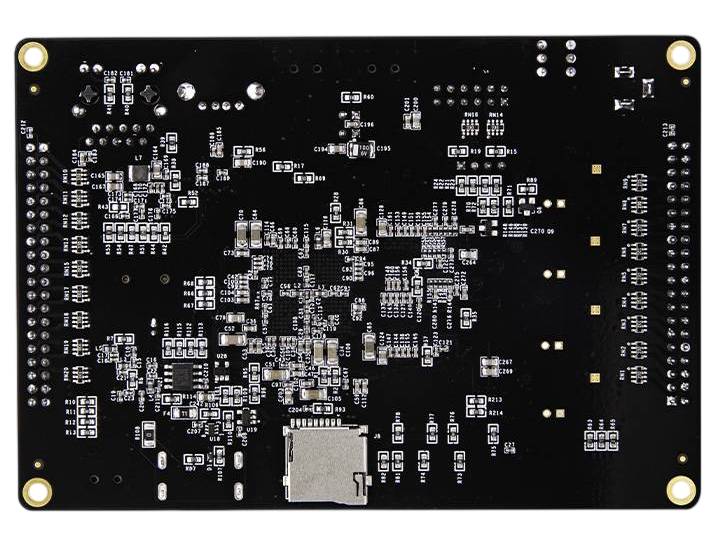

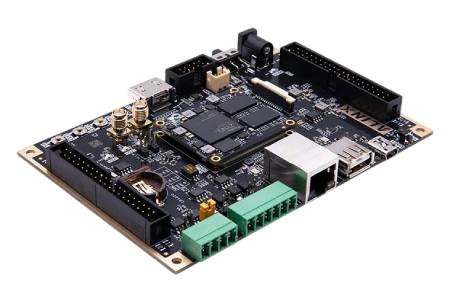

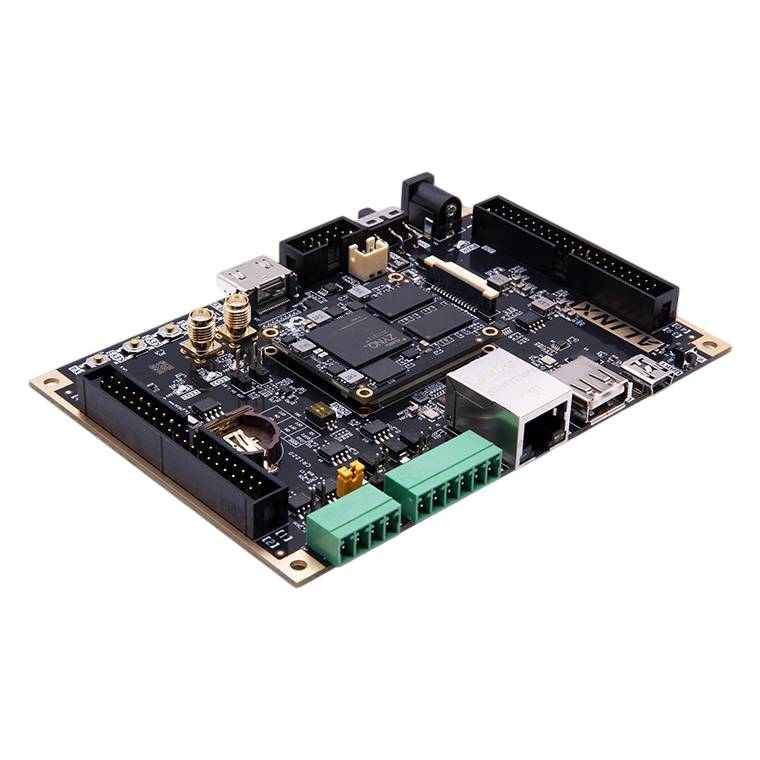

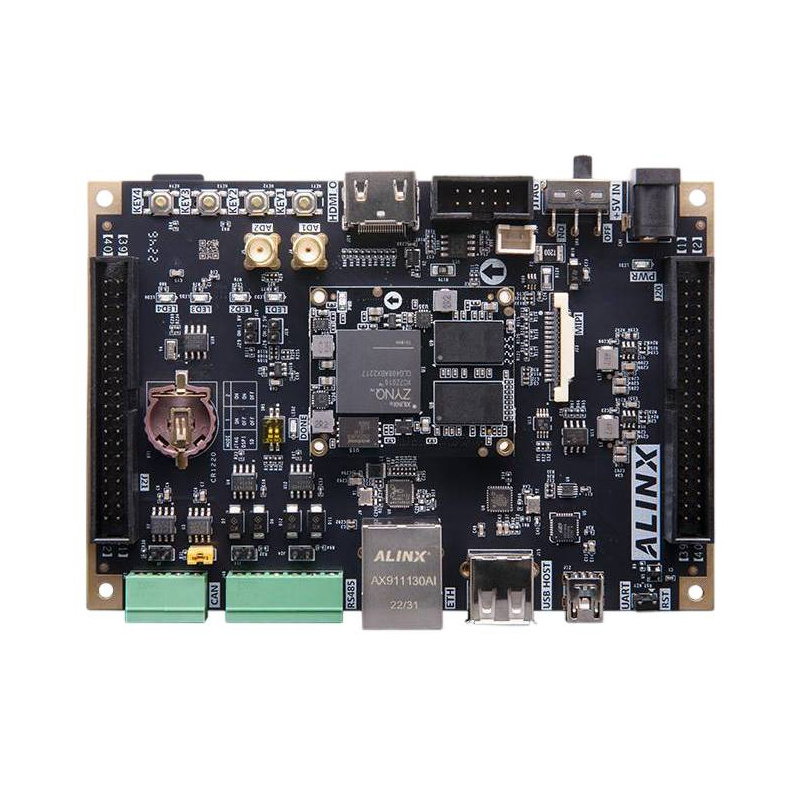

AX7Z010B - vývojová deska - AMD Zynq 7000 SoC XC7Z010.
Hostitelský čip AMD/Xilinx Zynq-7000 (XC7Z010-1CLG400I) kombinuje dvoujádrový procesor ARM Cortex-A9 (až 676 MHz) a logiku Artix-7 FPGA.
Hlavní vlastnosti startovací sady AX7Z010B
- AMD Zynq XC7Z010-1CLG400I : dvoujádrový procesor ARM Cortex-A9 a programovatelná FPGA logika Artix-7 v jednom čipu
- 512 MB DDR3 SDRAM : rychlá RAM s 32bitovou sběrnicí
- 32 MB QSPI Flash : paměť pro ukládání bootloaderu, konfigurace FPGA a aplikací
- Bohatá komunikační rozhraní : Gigabit Ethernet, CAN, RS485, USB, UART a HDMI
- Modulární design : samostatný modul SoM umožňuje snadné použití ve vlastních projektech
- Dva 40pinové rozšiřující konektory : 34 GPIO pinů pro připojení rozšiřujících modulů
- Napájení 5V : jeden zdroj napájení zjednodušuje integraci do vaší vlastní pracovní stanice

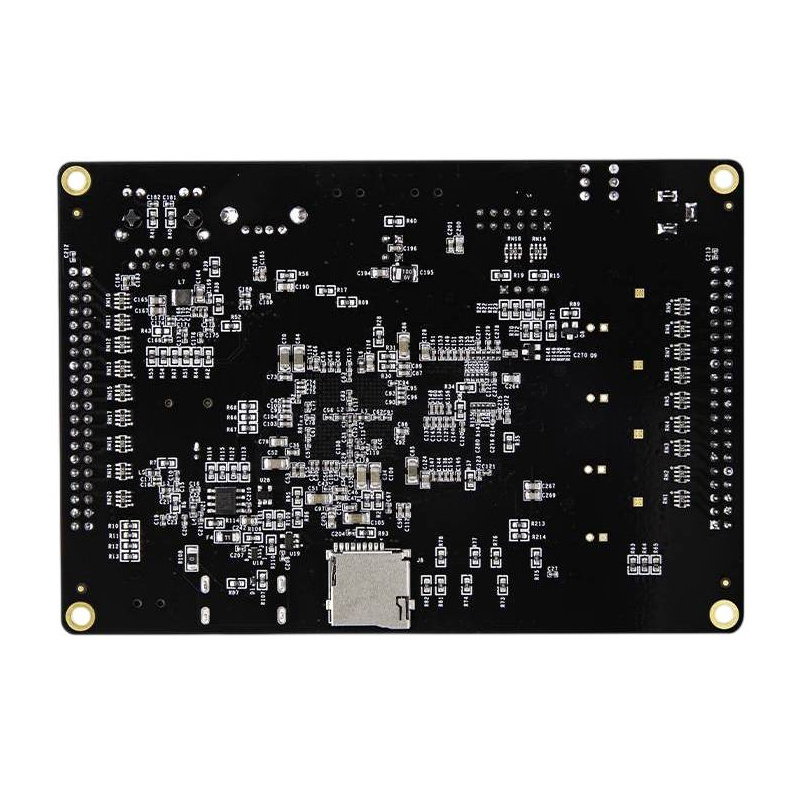

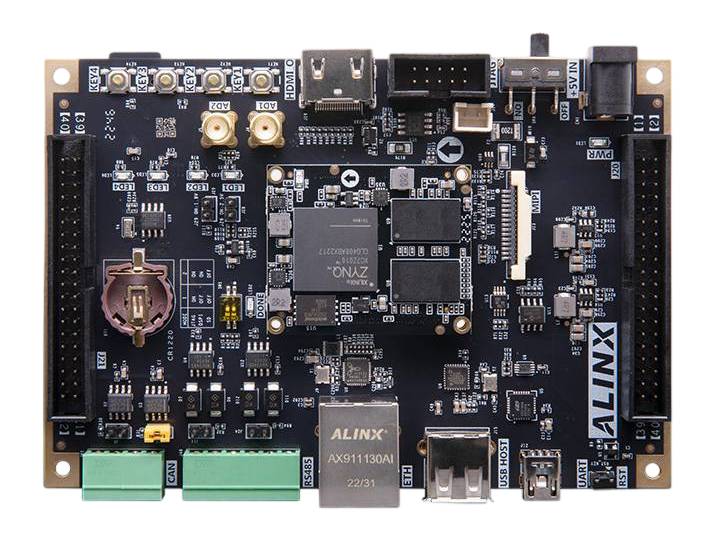

Co je na desce AX7Z010B?
Deska obsahuje nejdůležitější rozhraní potřebná pro sestavení pokročilých vestavěných systémů. Uspořádání součástek usnadňuje přístup ke konektorům během prototypování a testování aplikací.

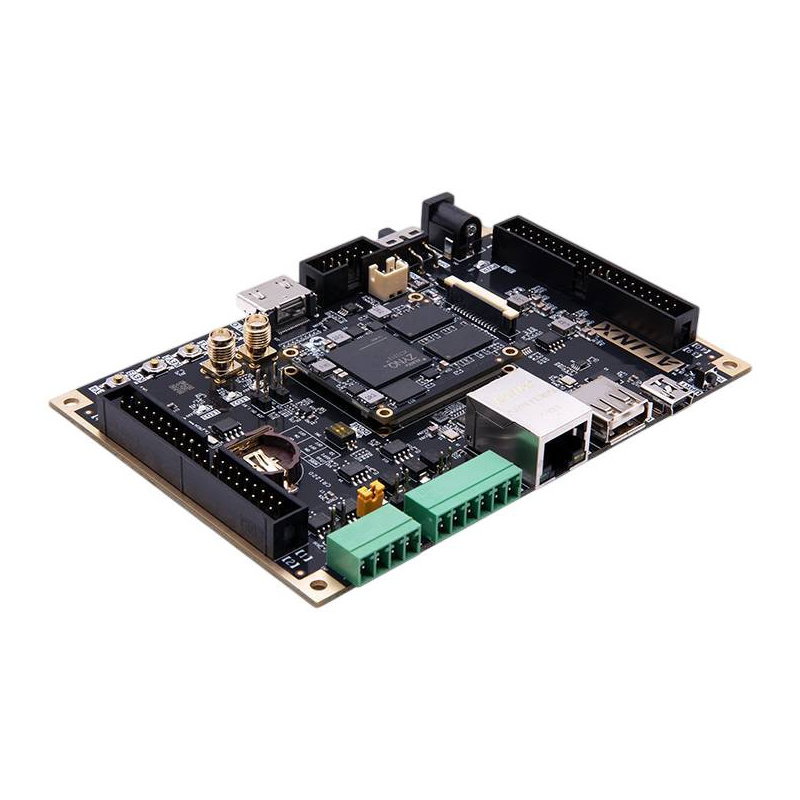

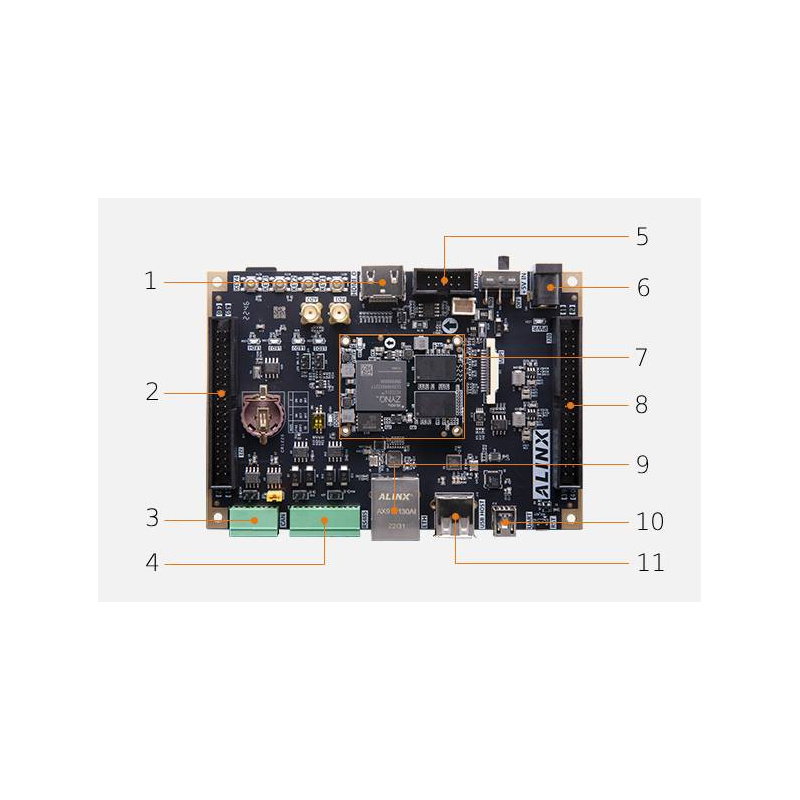

Deska obsahuje:
- HDMI výstup
- 40pinový rozšiřující konektor GPIO
- CAN x2
- RS485 x2
- JTAG konektor
- Příkon
- Modul AC7Z010 SoM s čipem Zynq 7000
- 40pinový rozšiřující konektor GPIO
- Gigabitový Ethernet RJ45
- UART
- Hostitelské rozhraní USB 2.0

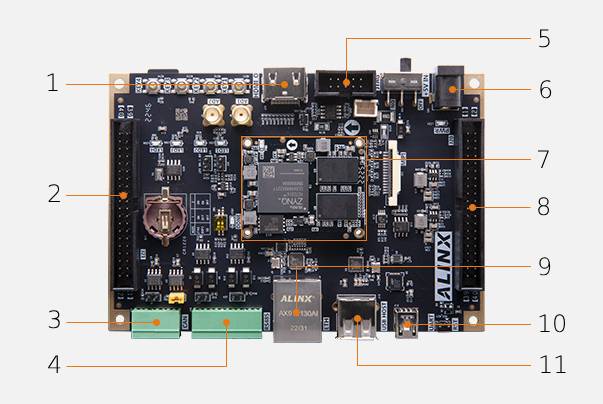

Uspořádání součástek na desce.
Díky bohatým rozhraním může AX7Z010B spolupracovat s displeji, komunikačními moduly a vlastními rozšiřujícími deskami.
Architektura AMD Zynq 7000 s procesorem ARM a FPGA
Řada procesorů AMD Zynq 7000 kombinuje dvoujádrový procesor ARM Cortex-A9 a programovatelnou logiku FPGA Artix-7 v jednom čipu. Toto řešení umožňuje spouštění softwaru v Linuxu nebo Bare Metal na jádrech ARM a zároveň implementaci vysoce paralelních úloh přímo v logice FPGA. Model XC7Z010 použitý v AX7Z010B nabízí bohatou sadu hardwarových rozhraní , jako jsou Ethernet, USB, CAN, UART, SPI, I2C a SDIO, a také programovatelnou logiku vybavenou logickými buňkami, blokovou pamětí RAM a bloky DSP. Díky tomu je platforma ideální pro výpočetní akceleraci, zpracování signálů, systémy reálného času a aplikace vyžadující úzkou spolupráci mezi procesorem a FPGA.
| Technické specifikace AX7Z010B | |
|---|---|
| Systém SoC | AMD/Xilinx Zynq 7000 XC7Z010-1CLG400I |
| Procesor | 2jádrový ARM Cortex-A9 |
| Maximální frekvence procesoru | 676 MHz |
| Programovatelná logika | Artix-7 FPGA, 28nm procesní technologie |
| Design | Modul a základní deska SoM AC7Z010 |
| Konektory modulů SoM | 2 x konektory mezi deskami Panasonic |
| BERAN | 512 MB DDR3 SDRAM, 32bitová sběrnice |
| Flash paměť | 32MB QSPI Flash |
| Rozhraní CAN | 2 x CAN na straně PS |
| Rozhraní RS485 | 2 x RS485, včetně 1 x PS a 1 x PL |
| Výstup obrazu | 1× HDMI |
| Ethernet | 1 x Gigabit Ethernet na straně PS |
| USB hostitel | 1 x hostitelský port USB 2.0 |
| Rozhraní USB-UART | 1 x USB-UART na straně PS |
| Programovací rozhraní | 1× JTAG |
| Rozšiřující porty | 2 x 40pinový, rozteč 2,54 mm, 34 I/O linek na každém |
| Analogové vstupy | 2 x n. l. |
| Slot pro paměťovou kartu | 1× microSD |
| Paměť EEPROM | 1 x EEPROM 24LC04 (4 kbit/2 x 256 B) |
| Hodiny reálného času | 1 x RTC DS1338 |
| Teplotní senzor | 1× LM75 |
| LED diody | 1 x PWR, 1 x PS LED, 1 x PL LED |
| Napájecí napětí | 5V |
| Rozměry | 130 x 90 mm |
