Popis produktu: AX7010 - vývojová deska - AMD Zynq 7000 SoC XC7Z010
ALINX AX7010 je vývojová platforma určená pro vytváření pokročilých vestavěných systémů, které využívají jak procesorový software, tak hardwarovou akceleraci FPGA . SoC AMD Zynq 7000 SoC XC7Z010 integruje dvoujádrový procesor ARM Cortex-A9 a programovatelnou logiku vyrobenou 28nm technologií . Deska nabízí rychlou paměť DDR3 a QSPI Flash, gigabitový Ethernet, rozhraní HDMI, USB, microSD , UART a JTAG . Dva 40pinové rozšiřující porty umožňují připojení kamer, TFT displejů, převodníků a dalších periferií. AX7010 lze použít mimo jiné pro zpracování obrazu, průmyslovou automatizaci, řízení pohonů, síťovou komunikaci a prototypování zdravotnických prostředků.

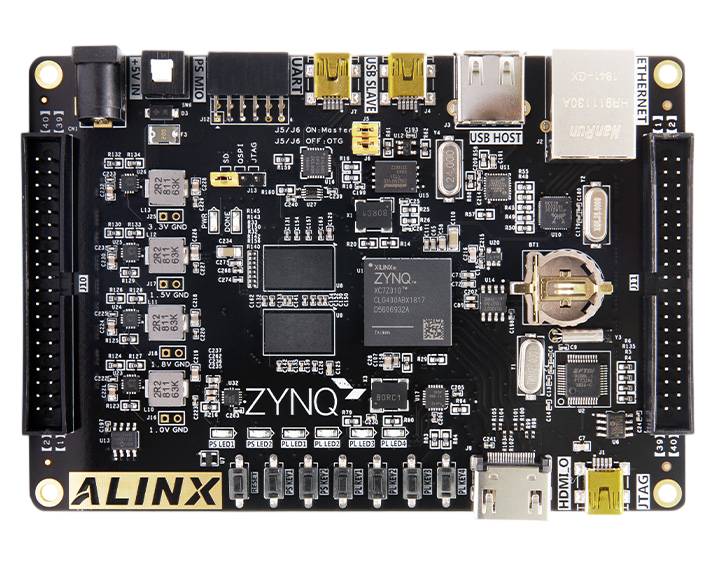

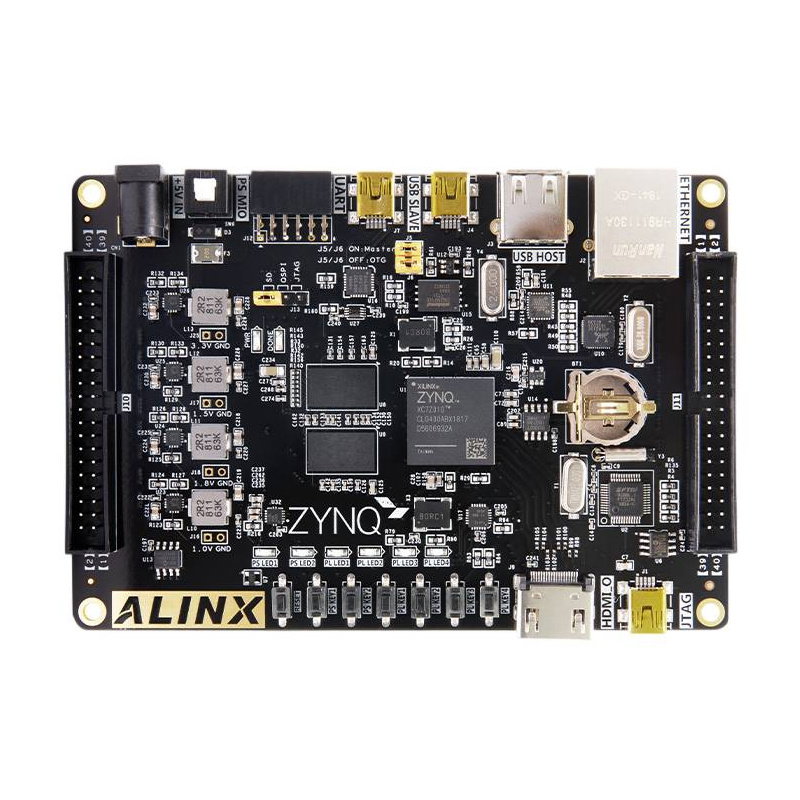

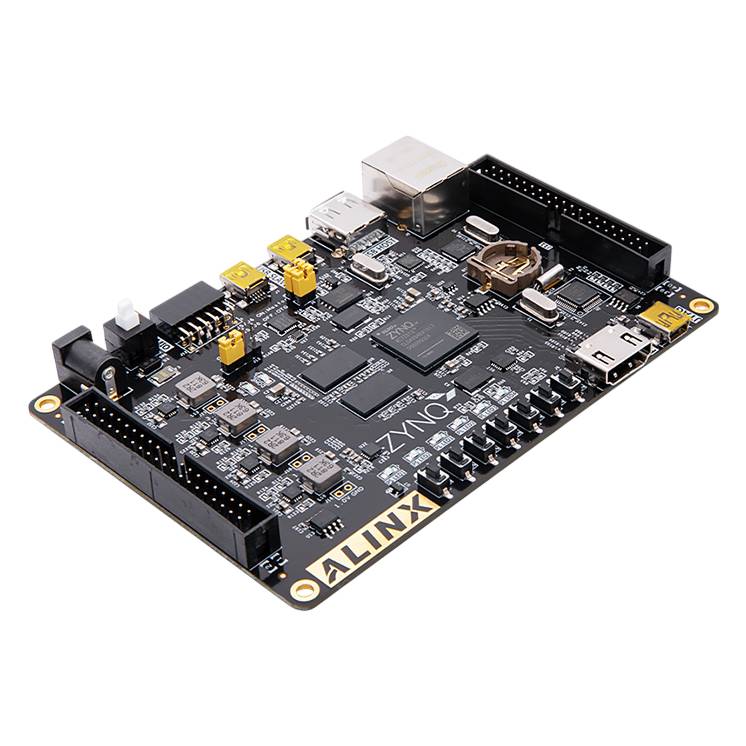

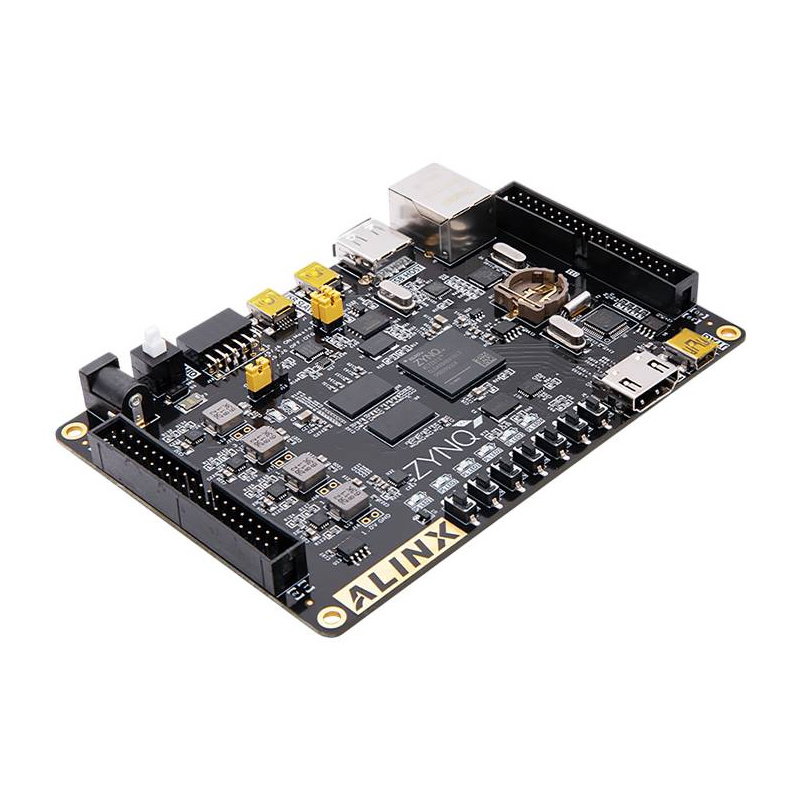

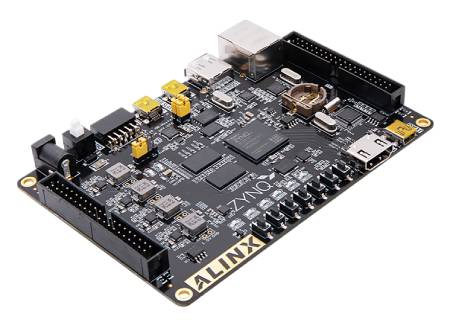

AX7010 - vývojová deska - AMD Zynq 7000 SoC XC7Z010.
Vývojová deska je vybavena SoC AMD/Xilinx XC7Z010-1CLG400I Zynq 7000 .
Hlavní vlastnosti desky ALINX AX7010
- AMD Zynq 7000 SoC XC7Z010 : kombinace dvoujádrového procesoru ARM Cortex-A9 a programovatelné logiky FPGA
- Taktovací frekvence procesoru až 667 MHz : umožňuje provoz operačního systému, ovládání aplikací a komunikaci
- 512 MB DDR3 SDRAM : rychlá RAM připojená k procesorové části PS
- 32 MB QSPI Flash paměť : místo pro bootloader, konfiguraci systému a uživatelská data
- Gigabitový Ethernet : síťové rozhraní pro vysokorychlostní přenos dat
- Rozhraní HDMI : možný vstup nebo výstup obrazu v závislosti na hardwarové konfiguraci
- USB Host a USB Slave : spolupráce s periferními zařízeními a počítači
- USB UART : Sériová komunikace a diagnostika systému
- Slot pro MicroSD : umožňuje spustit systém a ukládat soubory
- Vestavěné rozhraní JTAG : programování a ladění čipu Zynq
- Dva 40pinové rozšiřující porty : každý s 34 I/O linkami pro připojení externích modulů
- Hodiny reálného času DS1302 : Uchovávání informací o datu a čase
- LED diody a uživatelská tlačítka : Rychlé otestování součástí PS a PL
- Napájení 5V : vstup pro jednu desku
Součásti a konektory na desce AX7010
Konstrukce desky poskytuje přímý přístup ke komunikačním rozhraním, paměti, čipu Zynq a konektorům pro další rozšíření. Deska obsahuje:
- Rozhraní USB-UART
- Příkon
- 40pinový rozšiřující port
- 512MB paměti DDR3
- USB slave
- USB hostitel
- Gigabitový Ethernet
- 40pinový rozšiřující port
- Systém XC7Z010
- JTAG
- HDMI výstup

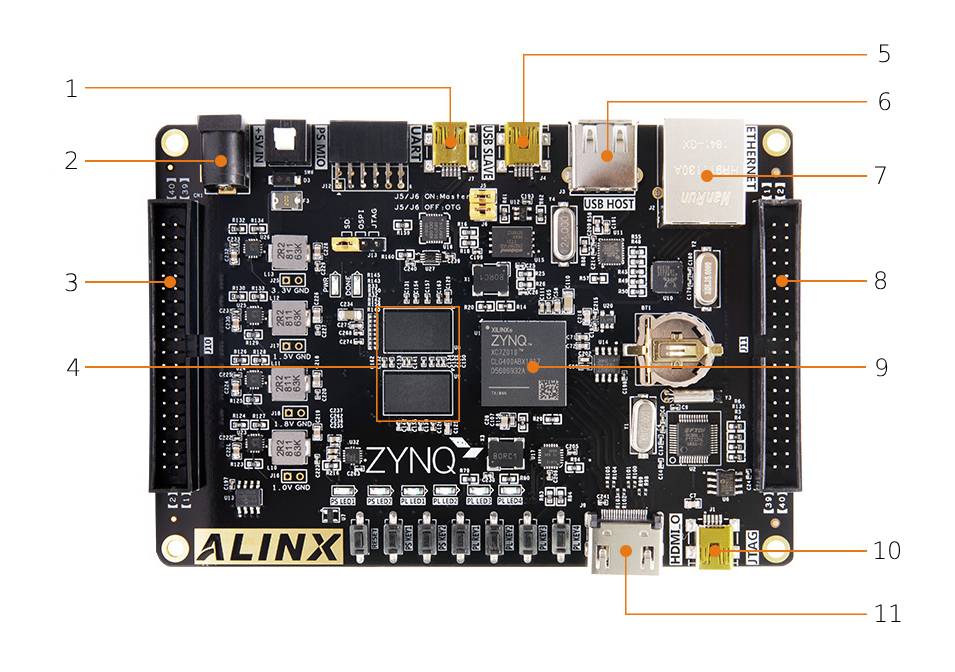

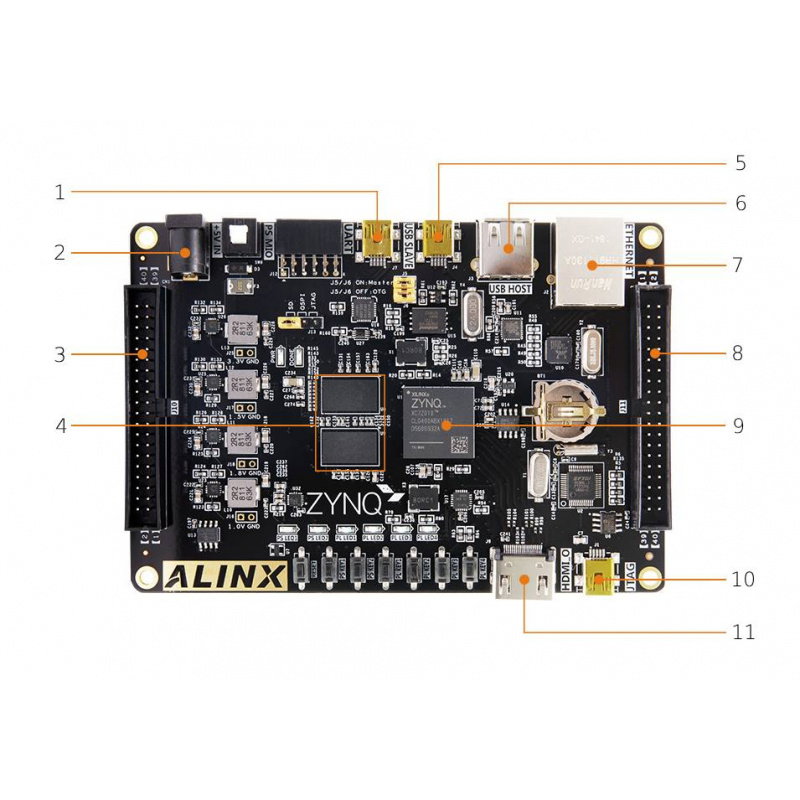

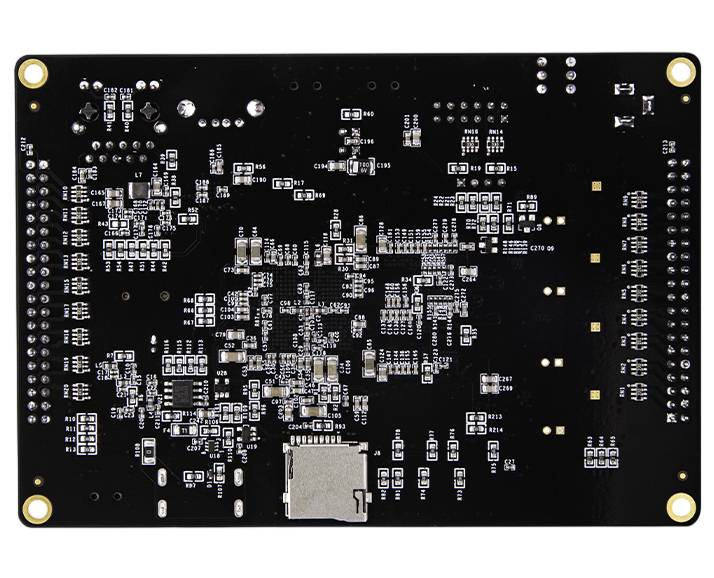

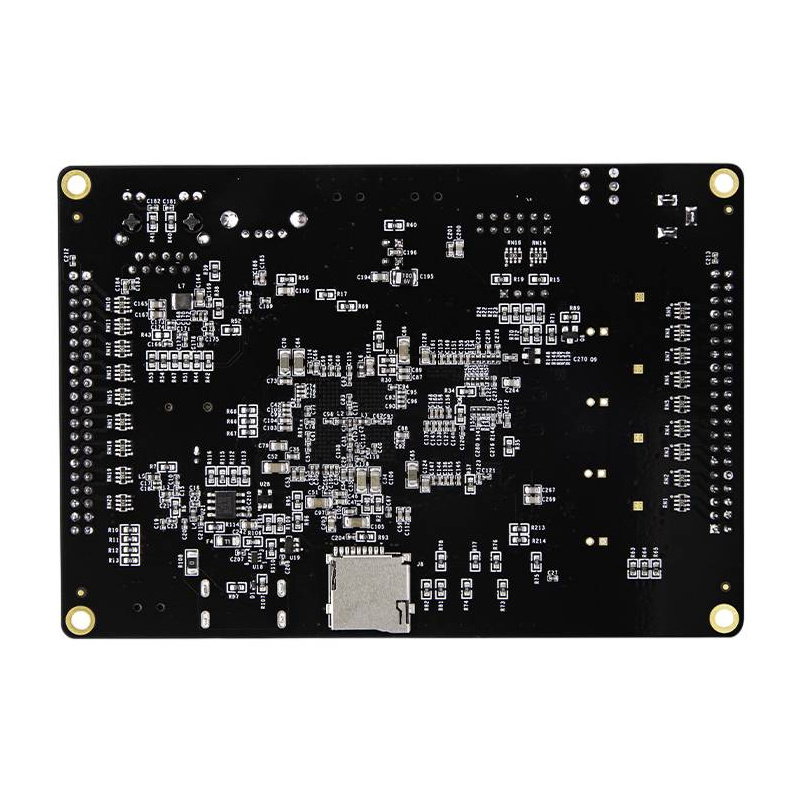

Uspořádání součástek na desce.
ALINX AX7010 může fungovat jako prototypovací platforma, vzdělávací platforma nebo základní řídicí deska v cílovém zařízení.
AMD Zynq 7000 SoC XC7Z010 - procesor ARM a FPGA v jednom čipu
Srdcem desky AX7010 je SoC AMD Zynq 7000 XC7Z010 , který integruje procesorový systém PS a programovatelnou logiku PL. Část PS obsahuje dvě jádra ARM Cortex-A9 , řadiče paměti a komunikační rozhraní, což jí umožňuje provádět typické úlohy mikroprocesoru a spouštět složitý software. Část PL je založena na architektuře FPGA Artix-7 a umožňuje vytváření vlastních digitálních systémů pracujících paralelně. Může být zodpovědná za rychlé zpracování obrazu, generování signálu, podporu vlastních rozhraní nebo implementaci algoritmů vyžadujících nízkou latenci. Kombinace ARM a FPGA umožňuje rozdělení úkolů mezi softwarovou a hardwarovou vrstvu , což usnadňuje konstrukci efektivních systémů reálného času.
| Technické specifikace AX7010 | |
|---|---|
| Hlavní systém | SoC AMD Zynq 7000 XC7Z010 |
| Varianta rozvržení | XC7Z010-1CLG400I |
| Procesor | dvoujádrový ARM Cortex-A9 |
| Taktovací frekvence procesoru | až 667 MHz |
| Programovatelná logika | FPGA řady Artix-7, technologie 28 nm |
| BERAN | 512 MB DDR3 SDRAM, 32bitová sběrnice |
| Energeticky nezávislá paměť | 32MB QSPI Flash |
| Paměť EEPROM | 2 x 256 B 24LC04 |
| Síťové rozhraní | 1× gigabitový ethernetový port |
| Rozhraní obrazu | 1 x HDMI konfigurovatelný jako vstup nebo výstup |
| Hostitelské rozhraní USB | 1× USB 2.0 typu A |
| Rozhraní USB Slave / OTG | 1× USB 2.0 |
| Sériové rozhraní | 1 x USB UART |
| Programovací rozhraní | 1× JTAG |
| Slot pro paměťovou kartu | 1× microSD |
| Rozšiřující konektory PL | 2 x 40 pinů, rozteč 2,54 mm, 34 I/O linek na každou |
| Rozšiřující konektor PS | 1 x 12pinový PMOD |
| Hodiny reálného času | DS1302 |
| Uživatelské LED diody | 2 x PS LED a 4 x PL LED |
| Uživatelská tlačítka | 2 x PS a 4 x PL |
| Napájení | 5V |
| Maximální ochrana vstupního proudu | 2 A |
| Návrh plošných spojů | 8vrstvý |
| Průměr montážních otvorů | 3,5 mm |
| Rozměry | 130 x 90 mm |
