Popis produktu: Gravitační - TCS3430 barevný senzor Tristimulus - DFRobot SEN0404
Barevný snímač, který vyrábí společnost DFRobot , je vybaven systémem TCS3430 Tristimulus . Uživatelům nabízí pokročilé digitální snímání okolního světla (ALS) a trichromatické snímání barev CIE 1931 (XYZ). Má schopnost upravit ± 10% osvětlení a korelovat přesnost teploty barev. Vyznačuje se širokým dynamickým rozsahem a vysokou citlivostí měření.
Model CIE1931 XYZ Tristimulus
Jedná se o jakýsi standard, což je speciální paleta barev konstruovaná především z hlediska vnímání barev lidským okem (fotoreceptory). Barevný prostor CIE1931 pokrývá všechny barevné vjemy, které jsou běžnému člověku viditelné zrakem. Spektrální odezva senzoru TCS3430 je téměř stejná jako u lidských očí, které zase přesně určují teplotu osvětlení a barev. Díky těmto funkcím je senzor užitečný například při online nakupování za účelem realistického určení barev kupovaných produktů.

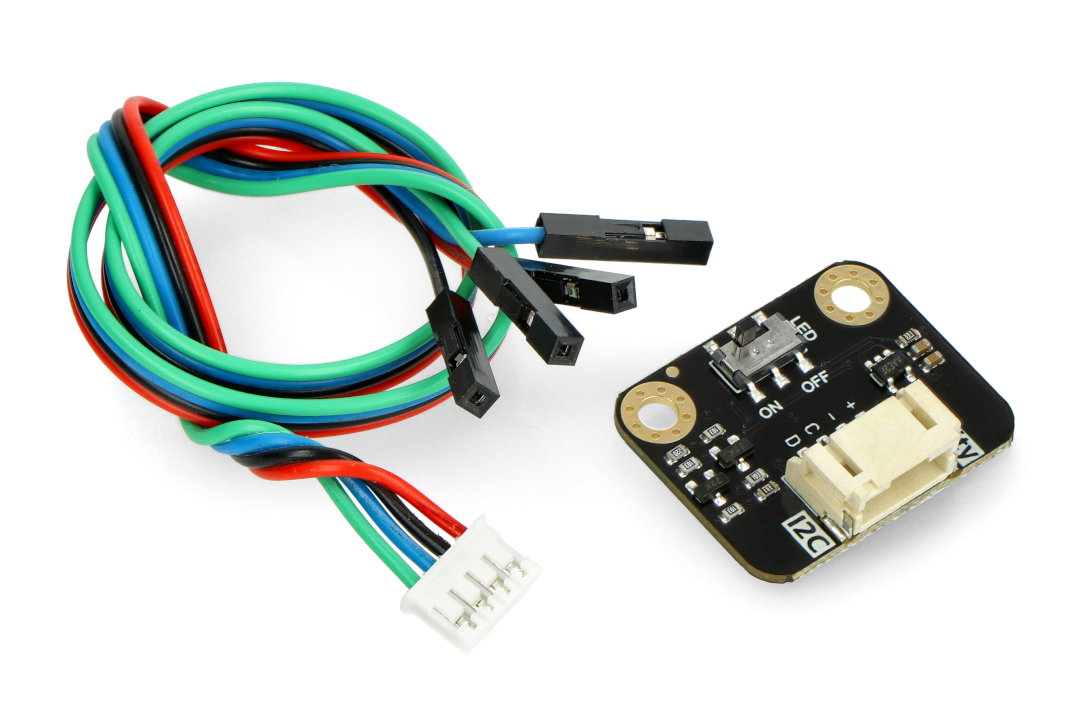

Gravity - TCS3430 Tristimulus barevný senzor od DFRobot v sadě s vyhrazeným propojovacím kabelem.

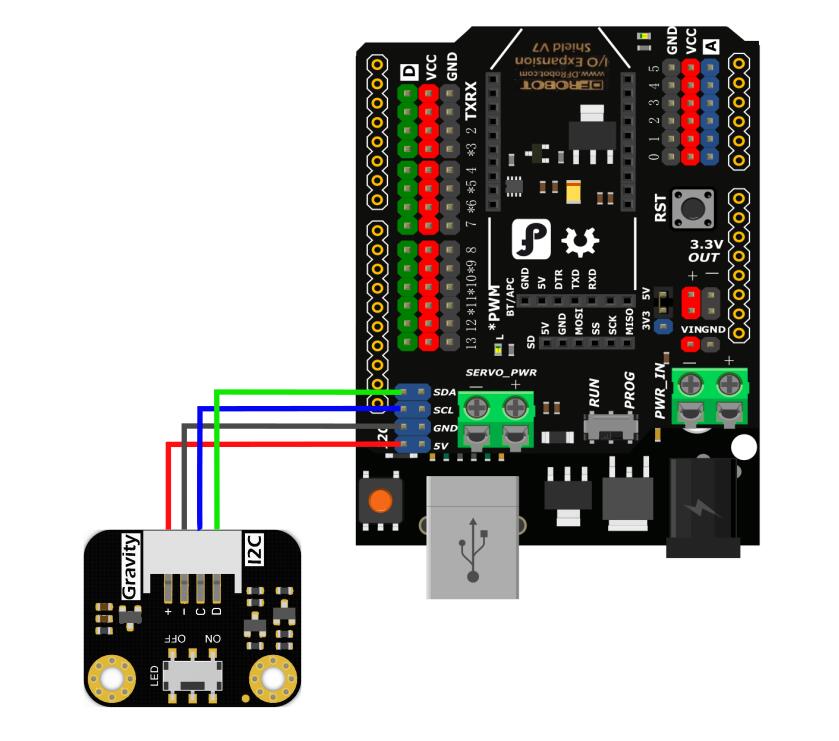

Příklad propojení barevného senzoru s I / O deskou Expansion Shield V7 - což je derivát Arduina.
Doporučené použití
- Detekce barev
- Detekce osvětlení
- Detekce bílé
- Detekce teploty barev

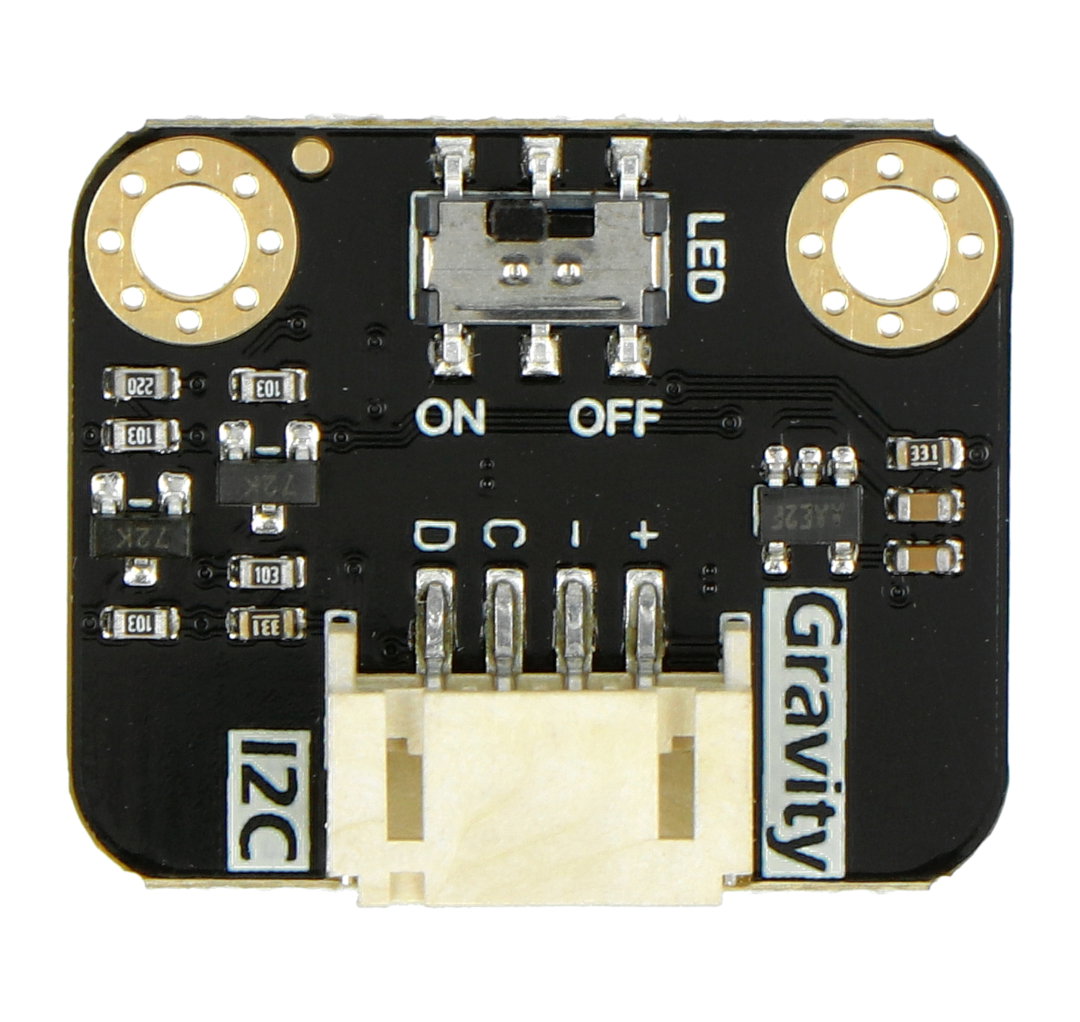

Popis vývodů
- "+" - napájecí kolík od 3,3 V do 5 V.
- " -" - hmotnost systému
- "C" - SCL, hodinový řádek rozhraní I2C
- „D“ - SDA, datová linka rozhraní I2C
- Přepínač ON / OFF - LED spínač
Produkt je kompatibilní s Arduino
Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což značně usnadňuje zahájení práce s modulem. Obsahuje mimo jiné schéma připojení, knihovnu TCS3430 pro prostředí Arduino IDE a ukázkový programový kód.
Technické specifikace
- Rozsah výkonu: 3,3 V až 5 V.
- Spotřeba proudu: <5 mA
- Komunikační rozhraní: sběrnice I2C
- Adresa rozhraní: 0x39
- Rozsah provozních teplot: -30 ° C až 85 ° C
- Rozměry modulu: 22 x 27 mm
Obsah sady
- Gravitační - TCS3430 Tristimulus barevný senzor - 1 kus
- 4pinový propojovací kabel I2C / UART s gravitačním konektorem - 1 kus
Modul má gravitační konektor, který umožňuje rychlé a pohodlné připojení.
