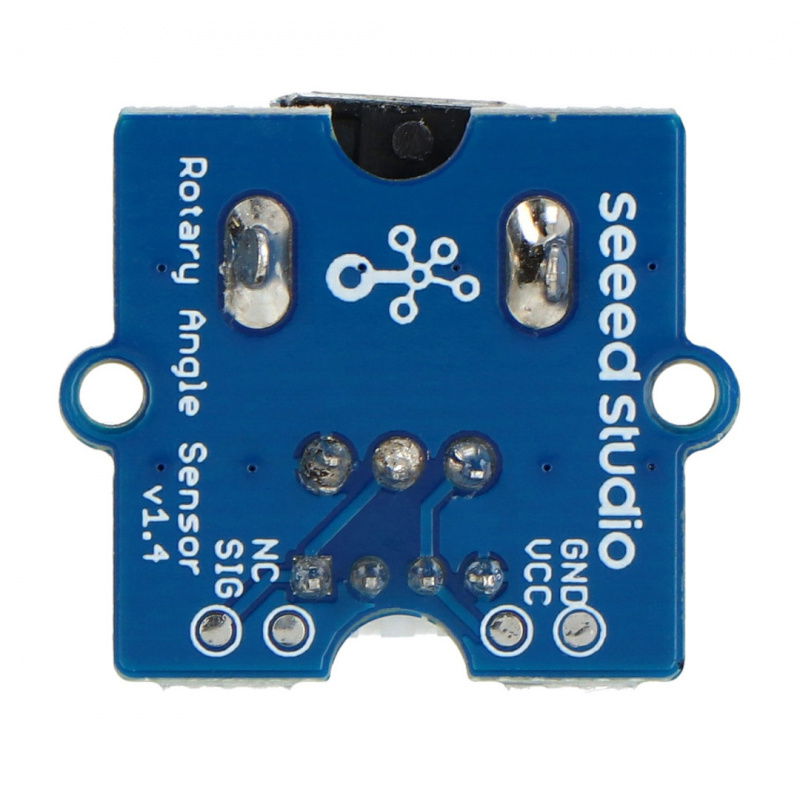

Popis produktu: Grove - lineární rotační potenciometr 10 kΩ - horní konektor
Lineární rotační potenciometr 10 kΩ. Má rozsah otáčení 300 °. Má 4pinový konektor Grove na straně ručního kola.
|
Produkt je kompatibilní s Arduino a RaspberryPi Výrobce poskytuje uživatelskou příručku spolu s příklady proArduino a RaspberryPi . |
Spojení
Senzor komunikuje s mikrokontrolérem analogovým způsobem. Má následující výstupy:

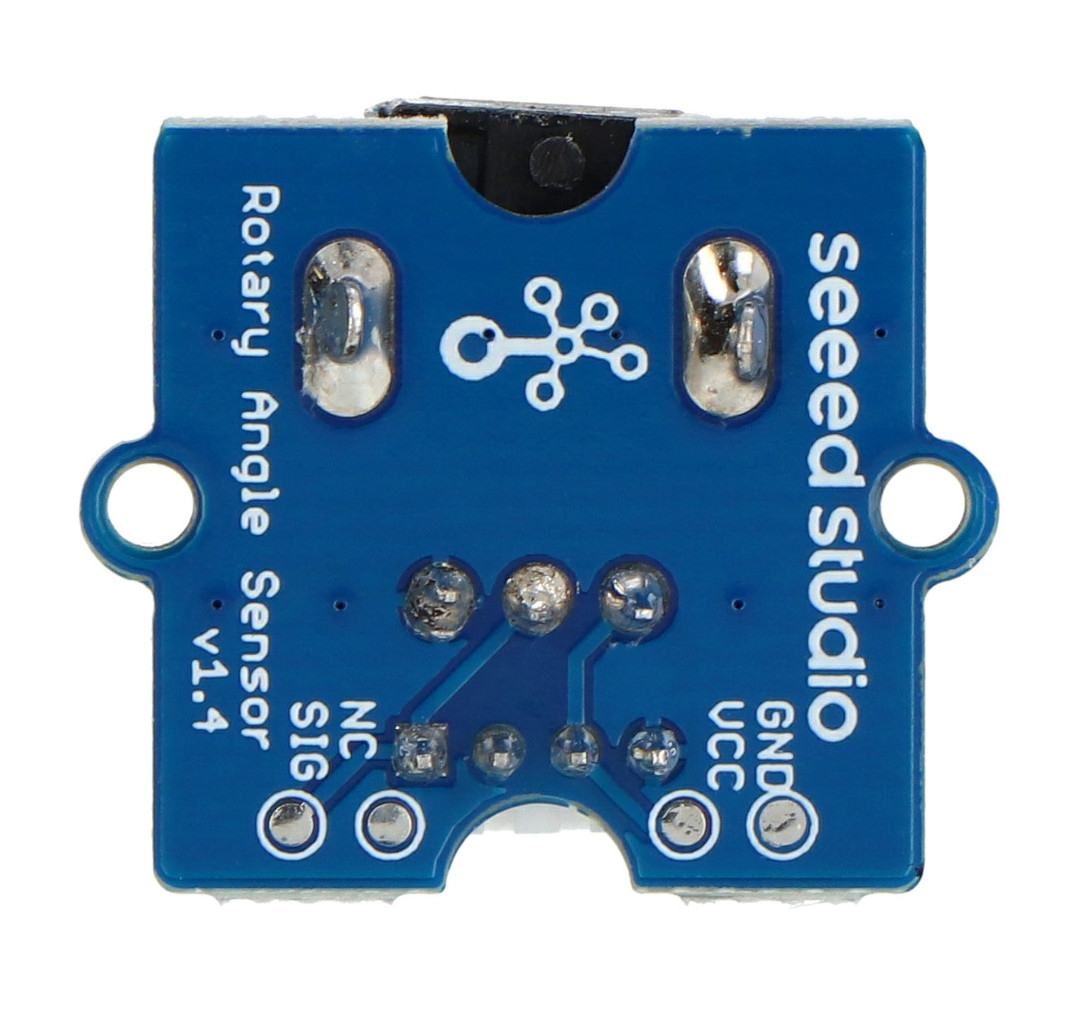

| Pin | Popis |
|---|---|
| GND | Hmotnost systému. |
| VCC | Napájecí napětí od 3,3 V do 5 V. |
| NC | Nepřipojený. |
| SIG | Signál senzoru s napětím 0 až 5 V. |
|
Grove je řada modulů a senzorů kompatibilních s kryty Base Shield, které fungují s Arduino a STM32 Nucleo . |
Specifikace
- Odpor: 10 kΩ
- Rozsah otáčení: 300 °
- Lineární charakteristika
- Vybaven 4pinovým konektorem Grove, rozteč 2 mm
- Rozměry: 20 x 20 mm
Modul s otočným potenciometrem a konektorem Grove
Modul obsahuje malý otočný potenciometr se jmenovitým odporem 10 kΩ, připojený ke 4pinovému konektoru Grove (rozteč 2 mm), v konfiguraci (ručně) vyladěného děliče napětí.
Celkový úhel otáčení potenciometru je asi 300 ° a jeho charakteristiky jsou lineární. To znamená, že výstupní napětí se mění úměrně s úhlovou polohou osy potenciometru. Doporučené napájecí napětí modulu je 3,3 V až 5 V.
Moduly Grove nabízejí lineární potenciometry
Grove - lineární rotační potenciometr 10 kΩ - horní konektor patří do řady podobných modulů vyvinutých společností Seeedstudio. Umístění konektoru na horní straně desky plošných spojů (tj. Na stejnou stranu jako potenciometr 10 kΩ ) usnadňuje montáž modulu na rovný povrch (např. Montážní deska).
V případě potenciometru použitého v předloženém modulu byla osa dokončena způsobem, který umožňuje ovládání prvku jak plochým šroubovákem, tak knoflíkem s vroubkovaným otvorem. Naše nabídka zahrnuje také podobný modul, který je vybaven potenciometrem se zkrácenou osou a konektorem umístěným na spodní straně desky plošných spojů.
