Popis

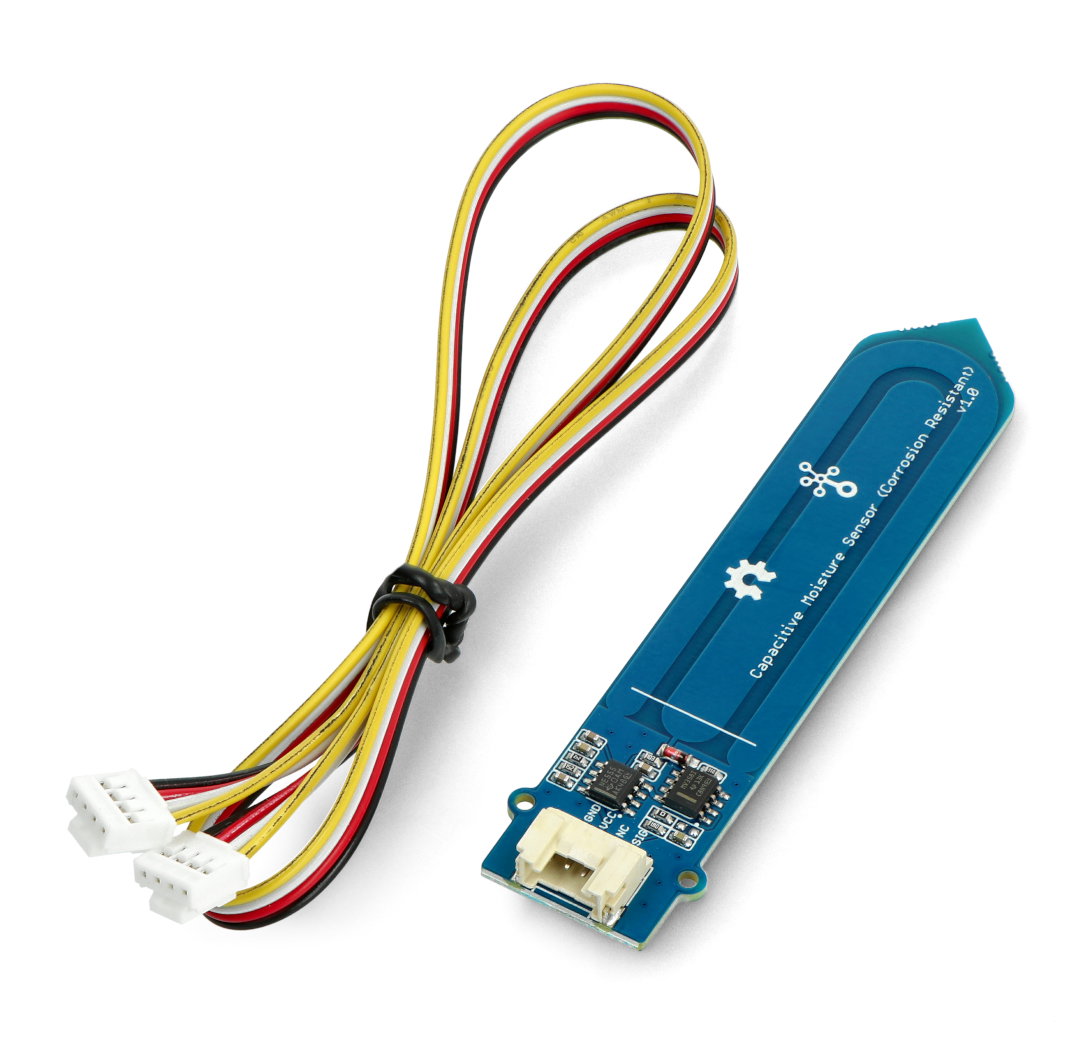

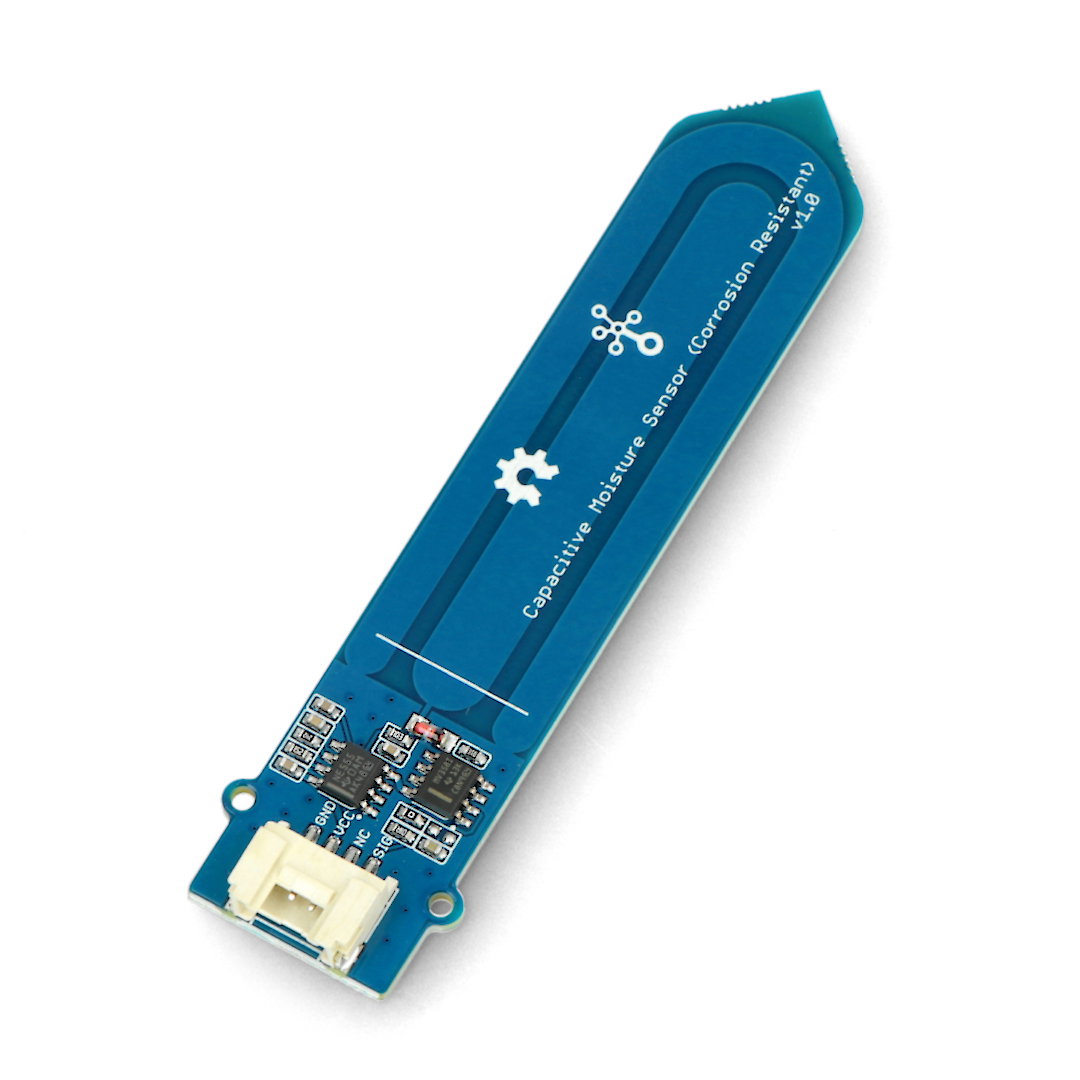

Zařízení se používá k měření vlhkosti a půdy pomocí kapacitní detekce . Má vestavěný regulátor napětí, který poskytuje rozsah provozního napětí od 3,3 V do 5 V. Ve srovnání s odporovými senzory nevyžadují kapacitní senzory přímé vystavení kovovým elektrodám, což může významně snížit erozi elektrod.
|
Produkt je kompatibilní s Arduino Výrobce připravil uživatelskou příručku pro Arduino a knihovnu se ukázkovým kódem . |
Je důležité si uvědomit, že tento senzor může pouze kvalitativně testovat půdní vlhkost a nemůže kvantitativně měřit . To znamená, že jak se vlhkost půdy zvyšuje , základní hodnota klesá a naopak, jak se vlhkost půdy snižuje, základní hodnota se zvyšuje.
Funkce
- Kapacitní
- Korozivzdorný
- Integrovaný zesilovač
aplikace
- Detekce vlhkosti v půdě
- Automatické zavlažování rostlin

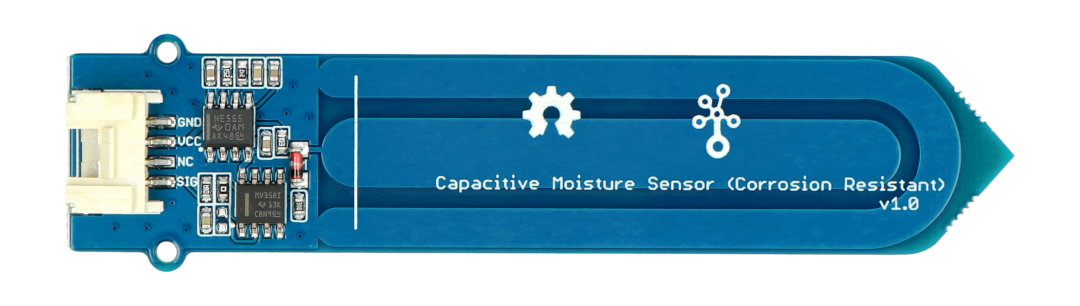

| Kolík | Popis |
|---|---|
| SIG | Analogový výstup. |
| NC | Nepřipojený |
| VCC | Napájecí napětí 5V nebo 3,3V |
| GND | Hmotnost systému. |
|
5 |
NE555DR IC |
|
6 |
LMV358ID IC |
|
7 |
Čára nejvyšší polohy |
Technické specifikace
| Atribut | Hodnota |
|---|---|
|
Pracovní napětí |
3,3 V / 5 V |
|
Rozhraní |
Analogový |
|
Délka |
92,1 mm |
|
Šířka |
23,5 mm |
|
6,5 mm |
Užitečné odkazy |
