Popis produktu: LiPo Charger / Booster - Li-Pol nabíječka - 5 V / 1 A - PAM2401 - SparkFun PRT-14411
Nabíječka pro 1článkové lithium-polymerové baterie o jmenovitém napětí 3,7 V. Napájecí napětí je 5 V, maximální proud 500 mAh . Zařízení má Booster 5 V 1 A a obsahuje ochranné diody, díky kterým je možné zapojit více článků do série. Zařízení je vybaveno IC PAM2401 a MCP73831. Baterii lze napájet z různých zdrojů: USB, přímo ze zdroje, můžete použít externí posuvný vypínač atd. Více informací naleznete v uživatelské příručce . Výrobce doporučuje nabíjet baterie s minimální kapacitou 1000 mA.

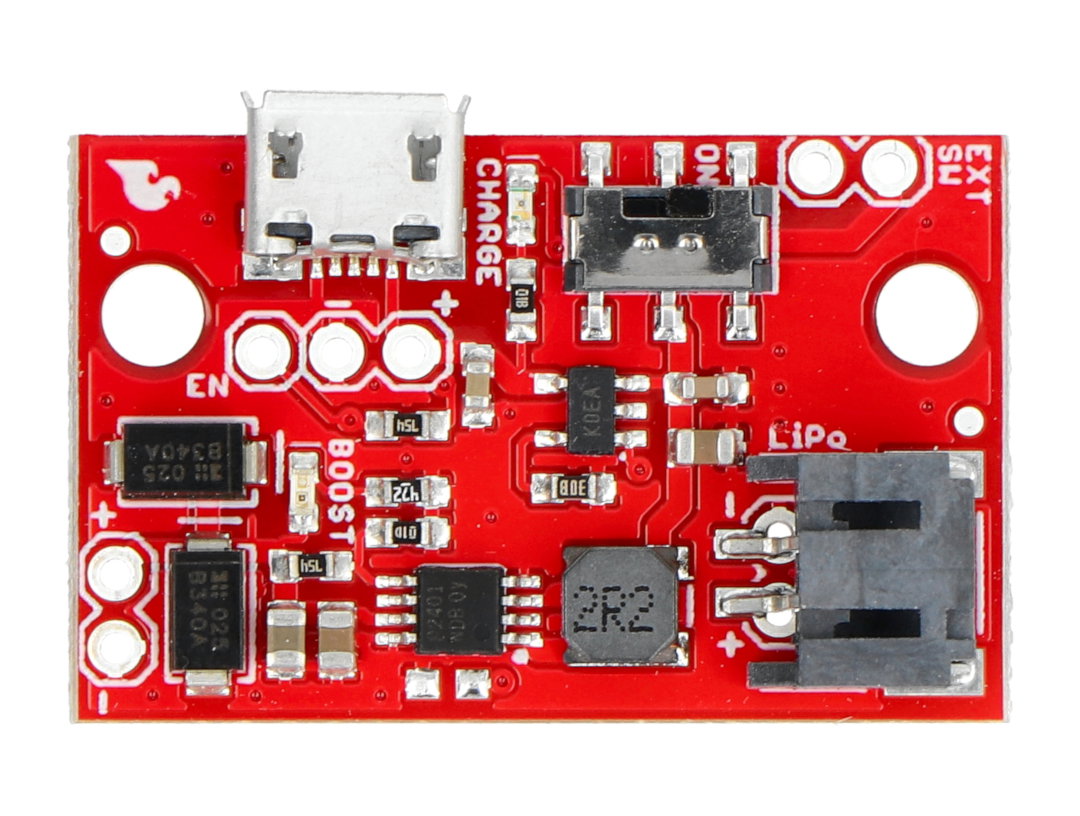

Na desce je
Deska je napájena z USB portu nebo přímo z externího zdroje napájení. Má posuvný vypínač, konektor JST.
| Kolík | Popis |
|---|---|
| Piny výstupního napětí (+ -) | Výstupní napětí 5V, 1A. Piny jsou označeny polaritou (+ -). |
| Konektor baterie | Umožňuje připojit baterii ke konektoru JST nebo připájet vodiče ke konektorům. Označeno polaritou (+ -) . |
| Nabíjecí vstup | Nabíjecí napětí je 5 V a proud 500 mA. Můžete použít microUSB konektor nebo připájet vodiče. Označeno polaritou (+ -) . |
| Přepínač | Na desce je vypínač pro fyzické vypnutí baterie. V poloze ON je baterie připojena k nabíječce/zesilovači. |
| EXT SW konektory | Slouží k připojení spínače vyššího proudu nebo externího spínače k baterii. |
| EN konektor | Ve výchozím nastavení povoleno. Může být připojen k zemi, aby se deaktivoval výstup. |
| LED nabíjení | LED svítí modře, když se baterie nabíjí. Po dokončení nabíjení LED zhasne. |
| Boost LED | LED svítí červeně, když je na výstupních pinech napětí |
Stav nabíjení
O stavu nabíjení informuje nabíječka vestavěnou LED diodou.
| Stav nabíjení | VEDENÝ |
|---|---|
| Žádná baterie | LED nesvítí, může blikat. |
| Zakázáno | LED nesvítí, může blikat. |
| Přistání | LED svítí. |
| Nabíjení dokončeno | LED nesvítí. |
Technická specifikace nabíječky
- Nabíjecí napětí: 5V
- Nabíjecí proud: max 500 mA
- Konektory: USB, JST
- Posuvný vypínač
- LED diody: modrá - nabíjení, červená - boost
- Čip: MCP73831 a PAM2401
