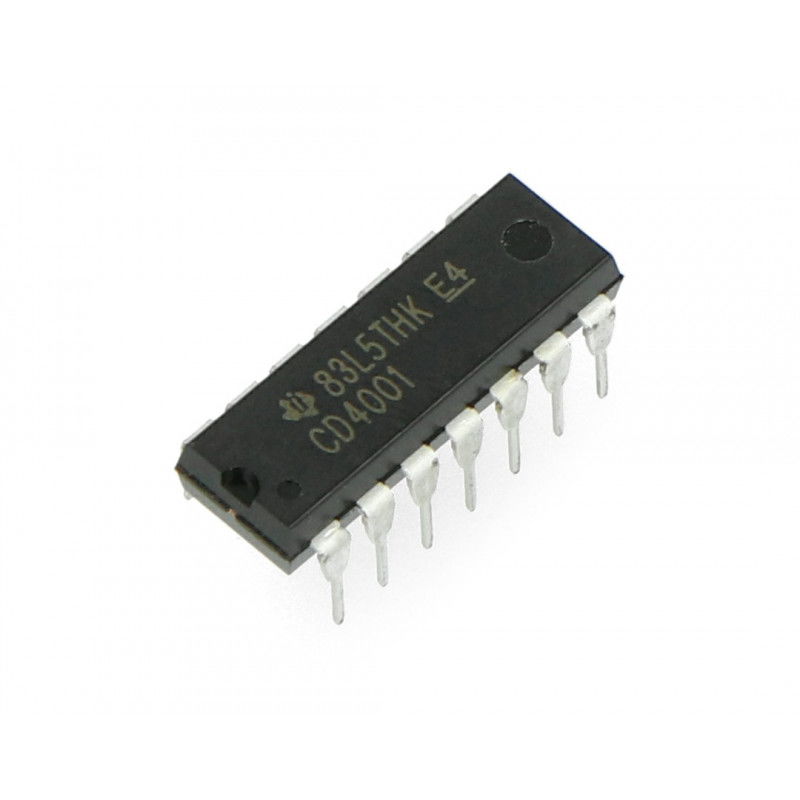

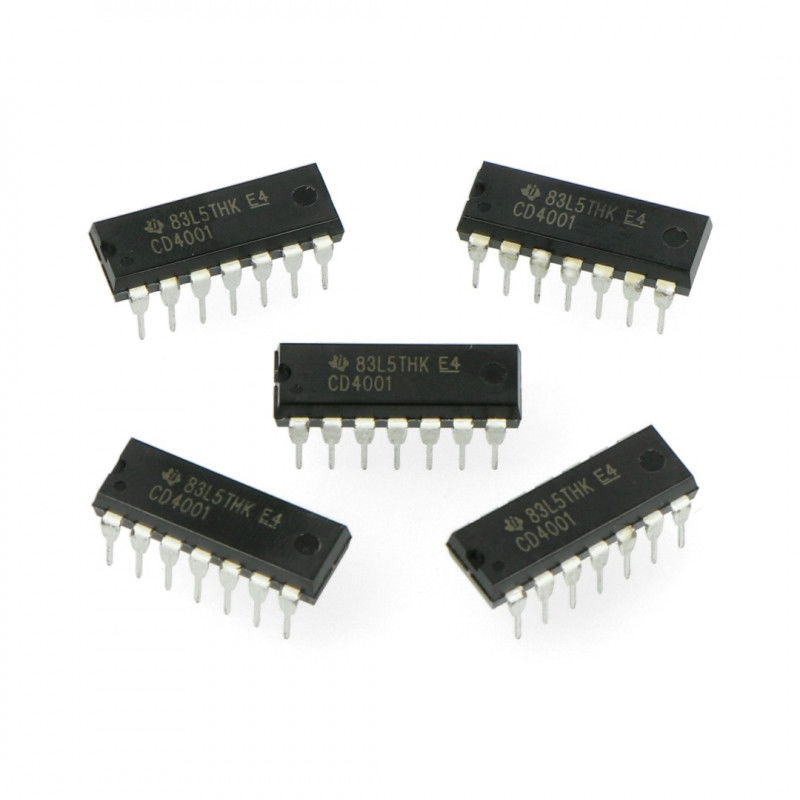

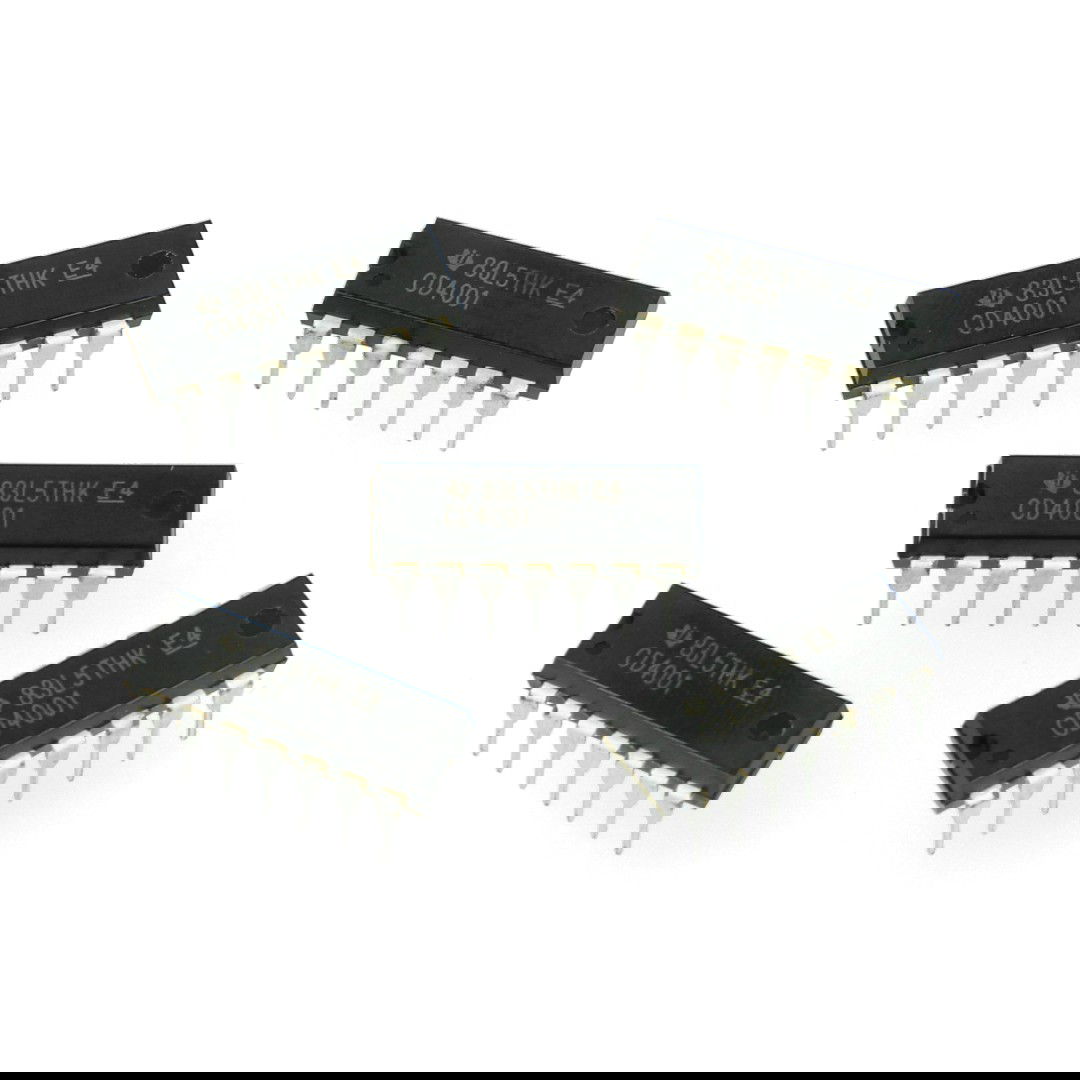

Popis produktu: CD4001 4 x logický obvod NOR - 5 ks.
Logický obvod 4 x hradlo NOR v pouzdře DIP14 . Určeno pro montáž do průchozího otvoru THT . Provozní napětí systému je od 3 V do 18 V. Produkt se prodává v sadě 5 kusů.
Specifikace čipu CD4001
- Provozní napětí: 3 V až 18 V
- 4 x NOR hradlo
- Počet vstupů: 2 na bránu
- Typ pouzdra: DIP14
- Způsob montáže: průchozí otvor THT
Produkt se prodává v sadách po 5 kusech. |
CD4001 4 x logický obvod NOR - 5 ks .
Princip činnosti logické brány NOR
CD4001 je integrovaný obvod vyrobený v technologii CMOS, kde struktura využívá unipolární tranzistory (MOSFET). Systém zapojení tranzistorů vytváří čtyři logické hradla NOR, která fungují nezávisle, i když v závislosti na aplikaci je lze vzájemně propojit. Logická hradla NOR plní funkci, která spočívá v sériovém propojení dvou logických funkcí - alternativy a její negace. Princip fungování hradla NOR s jedním dvěma vstupy spočívá v tom, že pokud je jakýkoli vstup vysoký, výstup hradla bude nízký. Avšak pouze pokud na oba vstupy hradla přivedeme nízký stav, získáme na jeho výstupu jako odpověď vysoký stav.
Další možnosti použití integrovaného obvodu CD4001
Vytvořením vhodných uspořádání zapojení s využitím pinů integrovaného obvodu CD4001 můžeme implementovat kombinované logické funkce. Například zkratováním vstupů jednotlivých hradel (piny 1 s 2, 5 s 6, 8 s 9 a 12 s 13) vytvoříme čtyřnásobné hradlo NOT. Avšak samostatným zkratováním vstupů dvou hradel (piny 1 až 2 a 5 až 6) a propojením výstupů těchto hradel se vstupy třetí hradla NOR (tj. 3 až 8 a 4 až 9) vytvoříme hradlo AND (výsledný logický stav získáme na pinu 10 obvodu CD4001).
