Popis produktu: Raspberry Pi Pico 2 H - RP2350 ARM Cortex M33 - s konektory
Raspberry Pi Pico 2 H je moderní verze populárního mikrokontroléru , vybavená výkonným čipem RP2350 . Díky vyšší taktovací frekvenci procesoru (150 MHz), 520 KB SRAM a 4 MB paměti QSPI Flash nabízí ve srovnání se svým předchůdcem znatelně lepší výkon. Modul je založen na jádrech ARM Cortex M33 a volitelně podporuje architekturu RISC-V , což poskytuje větší flexibilitu v návrhu aplikací. Raspberry Pi Pico 2 H se také vyznačuje vylepšenými bezpečnostními funkcemi, jako je Arm TrustZone , zabezpečení OTP a Secure Boot , díky čemuž je ideální pro systémy vyžadující ochranu dat. Pico 2 je programován v C/C++ a MicroPythonu přes microUSB konektor. Model H je vybaven pájenými konektory , což zjednodušuje montáž a integraci do různých projektů.

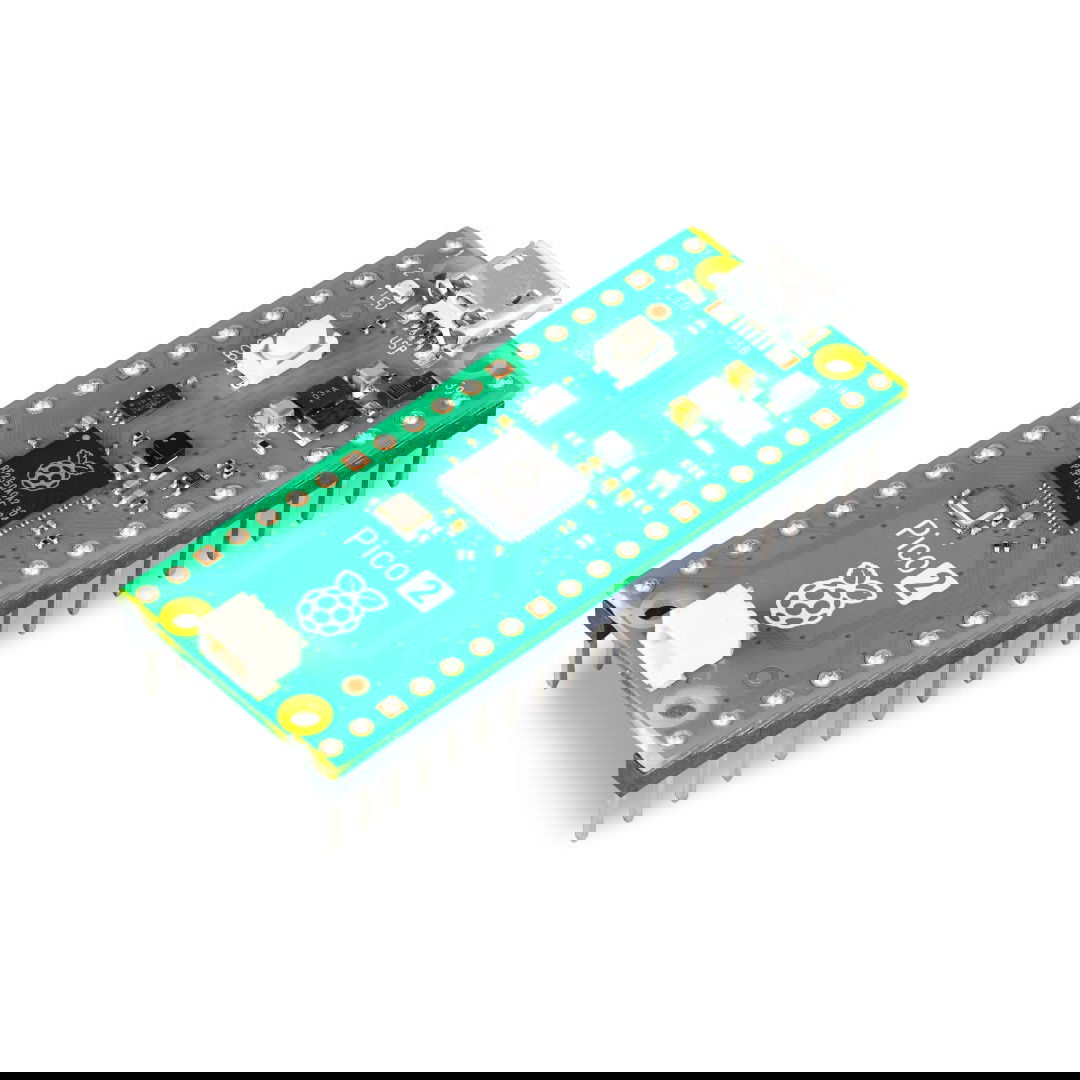

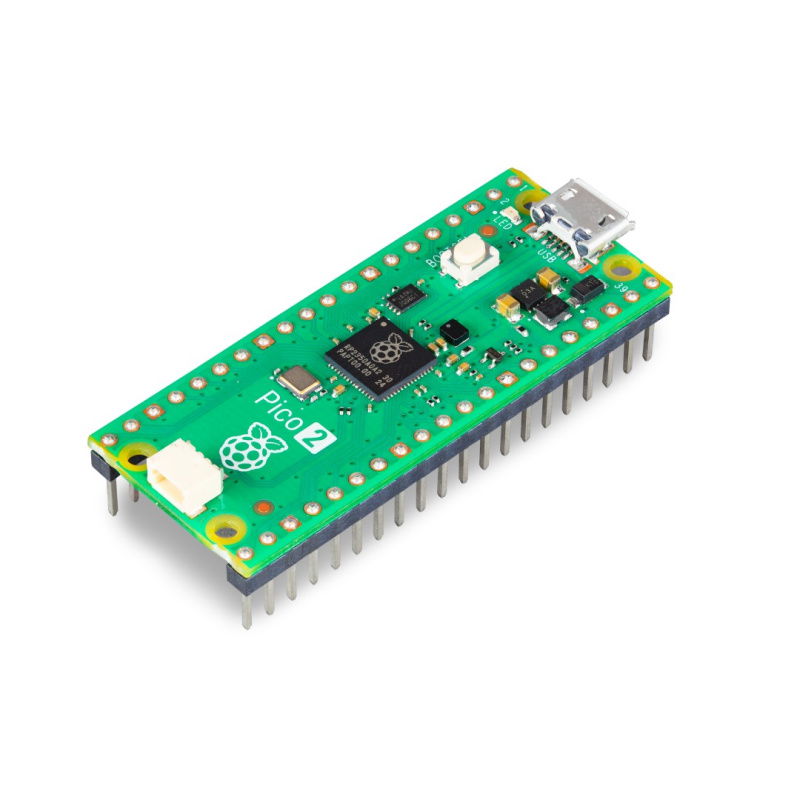

Raspberry Pi Pico 2 H - RP2350 ARM Cortex M33 - s konektory.
Raspberry Pi Pico 2.Hlavní vlastnosti Raspberry Pi Pico 2 H
- Vysoký výkon: Dvoujádrový procesor ARM Cortex M33 s taktem 150 MHz nabízí oproti předchozímu modelu lepší výkon.
- Zvětšená paměť: 520 kB SRAM a 4 MB QSPI Flash poskytují více úložiště pro data a kód
- Zabezpečení: Podpora Arm TrustZone, OTP a Secure Boot umožňuje pokročilé zabezpečení aplikací
- Podpora PSRAM a XIP QSPI v2: umožňuje rozšíření paměti a efektivní spouštění kódu z flash paměti
- Model H s pájenými konektory: snadná instalace v projektech
Zapojení pinů modulu Raspberry Pi Pico 2
Raspberry Pi Pico 2 má 26 univerzálních GPIO pinů , včetně 4 pro ADC, pracujících s napětím až 5 V, což usnadňuje integraci s širokou škálou senzorů a periferií. Patří mezi ně 2x SPI, 2x I2C, 2x UART, ADC, PWM a USB 1.1 . Modul také obsahuje 3 bloky PIO v2 , což umožňuje snadný vývoj vlastních digitálních rozhraní.
Raspberry Pi Pico 2 nabízí řadu periferií, jako jsou UART, SPI, I2C, PWM a USB.
RP2350 poskytuje komplexní bezpečnostní architekturu, postaveno na základě Arm TrustZone.
Napájení Raspberry Pi Pico 2
Modul má vestavěný port microUSB , který slouží k napájení a komunikaci s deskou Raspberry Pi Pico 2. Deska vyžaduje pro správný provoz napájení 5V . Desku lze také napájet z pinu VSYS napětím mezi 1,8V a 5,5V pomocí externího zdroje napájení, jako je 3,7V Li-Po baterie nebo 3x AA baterie .
Logická část Raspberry Pi Pico pracuje s napětím 3,3 V. |
Programování Raspberry Pi Pico
Raspberry Pi Pico lze programovat v jazycích C/C++ a MicroPython. Chcete-li nahrát program na desku, stiskněte a podržte tlačítko BOOTSEL a poté připojte Raspberry Pi Pico k počítači pomocí kabelu microUSB. Modul bude detekován jako velkokapacitní paměťové zařízení USB a můžete na něj přetáhnout soubor s programem. Výrobce poskytuje SDK (Software Development Kit) pro C/C++ a MicroPython, kterou naleznete na níže uvedených užitečných odkazech.
Pico 2 nabízí vysoký výkon pro programování v C/C++ a Pythonu.
Porovnání modelů Raspberry Pi Pico H a Raspberry Pi Pico 2 H
| Parametr | Raspberry Pi Pico H | Raspberry Pi Pico 2H |
|---|---|---|
| Systém | Raspberry Pi RP2040 | Raspberry Pi RP2350 |
| Jádro | ARM Cortex-M0+ dvoujádrový 133MHz | Dvoujádrový ARM Cortex-M33 150 MHz |
| SRAM paměť | 264 kB | 520 kB |
| Flash paměť | 2 MB | 4 MB |
| Odvození | 40pinový / 23 digitálních GPIO + 3 piny ADC | 40pinový / 26 digitálních GPIO + 4 piny ADC |
| Rozhraní | 2x UART, 2x I2C, 2x SPI, až 16 PWM kanálů, 8x PIO | 2x UART, 2x I2C, 2x SPI, až 24 PWM kanálů, 12x PIO |
| Napájecí napětí | 5V (USB) | 5V (USB) |
| Provozní napětí logické části | 3,3 V | 3,3 V |
| Napájecí/datový konektor | microUSB | microUSB |
| Rozměry | 51 × 21 mm | 51 × 21 mm |
Raspberry Pi Pico 2 vybavený mikrokontrolérem RP2350.Specifikace Raspberry Pi Pico 2H
- Mikrokontrolér: RP2350
- Procesor: duální Arm Cortex-M33 nebo duální RISC-V Hazard3
- Taktovací frekvence: 150 MHz
- Paměť SRAM: 520 kB
- Flash paměť: 4 MB
- Rozhraní:
- 2x UART
- 2x SPI
- 2x I2C
- 24x PWM (omezeno na 16 PWM)
- 1x USB 1.1 a PHY
- 12x PIO
- Vstupní napětí: 1,8 V až 5,5 V DC
- Provozní teplota: -20 °C až 85 °C
- Rozměry: 51 x 21 mm
