Popis produktu: TimerPWR Unit - modul správy napájení s 0,66'' OLED displejem - INA3221 - Modul rozšíření jednotky - M5Stack U189
Timer Power Unit je rozšíření pro vývojové moduly M5Stack , umožňující přesné elektronické řízení spotřeby . Je vybaven mikrokontrolérem STM32G031G8U6 a podporuje funkce jako nabíjení, vybíjení, časové spínání, sledování parametrů napájení a zobrazování na OLED obrazovce . Modul umožňuje nastavit doby zapnutí a vypnutí zařízení , což je užitečné zejména v aplikacích vyžadujících dálkové nebo automatické ovládání napájení. Díky vestavěnému DC/DC obvodu je možné stabilně napájet externí zařízení 5 V a snímač INA3221 umožňuje přesné sledování vstupního a výstupního napětí a proudu . Komunikace se zařízením probíhá přes rozhraní Grove a I2C , což zajišťuje pohodlí integrace s dalšími moduly a senzory.
Podívejte se také na uživatelskou příručku připravenou výrobcem!

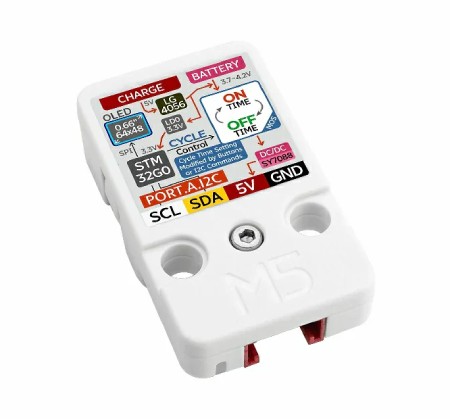

TimerPWR Unit - modul pro správu napájení s 0,66'' OLED displejem - INA3221 - Rozšiřující modul jednotky - M5Stack U189.

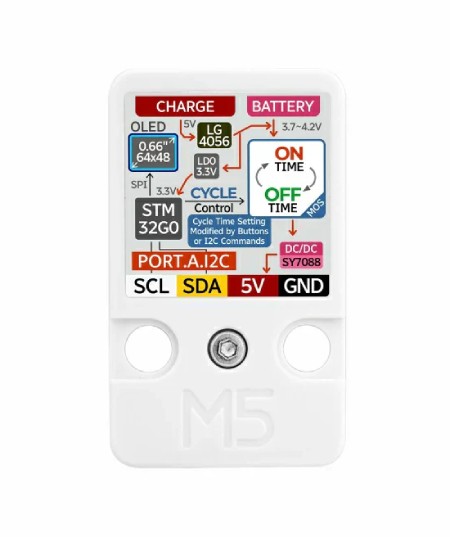

Modul je založen na mikrokontroléru STM32G031G8U6.
Klíčové vlastnosti jednotky TimerPWR
- RTC cyklické řízení času : umožňuje přesné nastavení časů zapnutí/vypnutí
- Napájení z baterie : umožňuje napájet zařízení pomocí 3,7V lithium-polymerové baterie
- Vestavěný DC/DC obvod : poskytuje stabilní 5V/800mA (až 1400mA při napájení z baterie) pro externí zařízení
- Monitorování proudu/napětí : pomocí vestavěného senzoru INA3221 umožňuje monitorování parametrů napájení v reálném čase

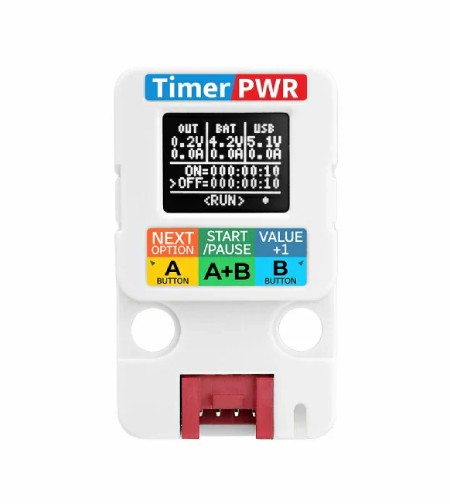

- OLED displej : 0,66palcový OLED displej (64 x 48 px), umožňuje snadné zobrazení stavu a konfigurace systému
- Grove Interface : umožňuje snadnou komunikaci s ostatními moduly a senzory
- Tlačítkové ovládání : Umožňuje ručně změnit nastavení napájení
- I2C komunikace : umožňuje vzdálenou konfiguraci a integraci s jinými systémy
Kompatibilita a programování
Timer Power Unit podporuje programování přes I2C komunikaci, což zajišťuje snadnou integraci s mikroprocesorovými systémy, např. v aplikacích Smart Home, průmyslová automatizace nebo IoT zařízení. Díky vestavěnému mikrokontroléru STM32 je možné snadno přizpůsobit funkce modulu individuálním potřebám. Je také plně kompatibilní s populárními platformami, jako je Arduino IDE a UiFlow . Komunikace probíhá přes rozhraní Grove , které umožňuje spolupráci s celou řadou senzorů a dalších rozšiřujících modulů. Timer Power Unit dokonale spolupracuje s vývojovými moduly M5Stack , jako jsou Core , Atom a StickC , a nabízí tak velkou flexibilitu při vytváření různých projektů.

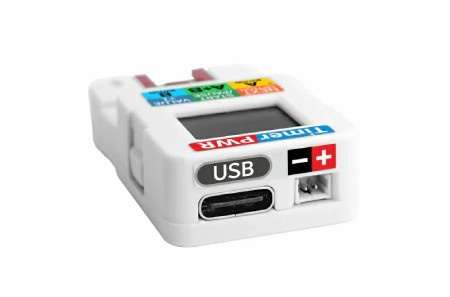

TimerPWR je napájen přes USB Type-C nebo z externí 3,7V Li-Pol baterie.

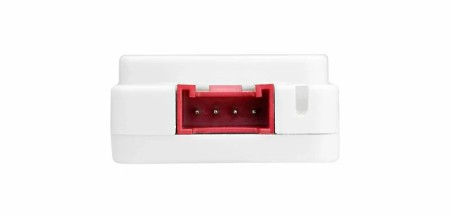

Modul je vybaven rozhraním Grove.
Praktické aplikace
Timer Power Unit je ideálním řešením pro systémy vyžadující přesné řízení doby napájení. Může být použit v:
- Chytré domy pro automatické ovládání elektrických zařízení
- Průmyslová automatizace pro řízení napájení strojů a zařízení
- IoT moduly pro napájení senzorů a externích zařízení
- Přenosná zařízení , která vyžadují cyklické napájení a sledování parametrů
Technická specifikace jednotky TimerPWR
- Mikrokontrolér: STM32G031G8U6
- Vstupní napětí: 5V DC (přes rozhraní USB Type-C)
- Výstupní napětí: 5 V (z DC/DC boost)
- Napájení baterie: 3,7 V Li-Pol baterie
- Displej: 0,66palcový OLED, rozlišení 64 x 48 px, komunikace SPI
- USB Type-C (pro nabíjení baterie, nelze přímo napájet port Grove)
- Grove (pro rozšíření a komunikaci)
- Rozhraní baterie: 2pinový konektor s roztečí 1,25 mm
- Adresa I2C: 0x56
- Snímač proudu: INA3221
- Nabíjecí proud: 5V @ 330mA
- Systém nabíjení: LGS4056H
- Teplota nabíjení: 55°C
- Maximální výstupní proud portu Grove:
- 1400mAh @ 1C 3,7V: 5V @ 800mA
- 500mAh @ 1C 3,7V: 5V @ 700mA
- 110mAh @ 1C 3,7V: 5V @ 400mA
- Pohotovostní proud: 4,2 V @ 36,67 µA
- Provozní teplota: 0°C až 40°C
- Rozměry: 40 x 24 x 11 mm
- Hmotnost: 7,5 g
Obsah sady
- 1x napájecí jednotka časovače
- 1x kabel Grove (20 cm)
