Popis produktu: ESP32-S3-USB-OTG - USB Host / Device - WiFi / Bluetooth / microSD - vývojová deska s čipem ESP32-S3-MINI-1-N8
ESP32-S3-USB-OTG je všestranná vývojová deska od společnosti Espressif , navržená pro aplikace využívající USB OTG . Díky duálním portům USB typu A, modulu ESP32-S3-MINI-1-N8 s 8 MB flash paměti a vestavěné podpoře Wi-Fi a BLE 5.0 umožňuje deska vývoj pokročilých projektů v oblasti IoT, multimédií, HID a ukládání dat. Je vybavena čtečkou karet microSD , 1,3palcovým barevným LCD displejem , tlačítky, přepínači a nabíjecím obvodem, takže je ideální pro prototypování a komerční nasazení.

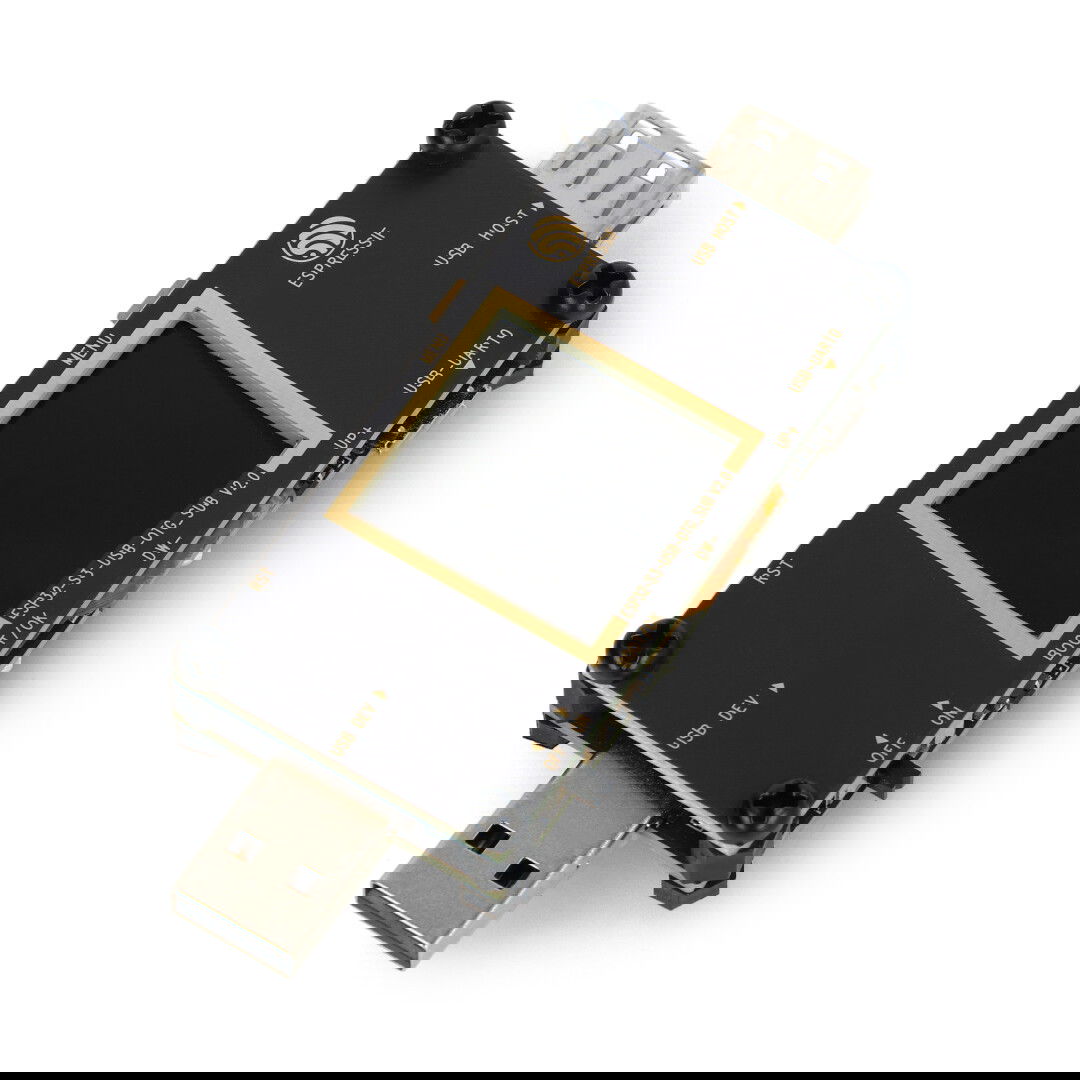

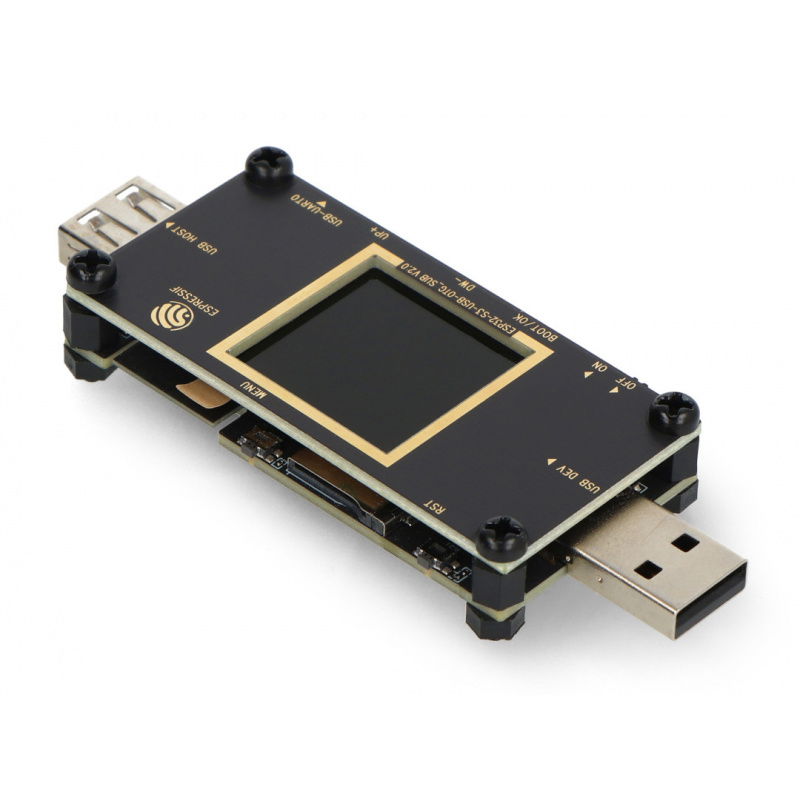

Vývojová deska s modulem ESP32-S3-MINI-1-N8.
Hlavní vlastnosti ESP32-S3-USB-OTG
- ESP32-S3-MINI-1-N8 : 8 MB flash paměti, podpora WiFi a Bluetooth LE 5.0
- Porty USB typu A s dvojitou funkcí : USB_HOST a USB_DEV s přepínacím obvodem
- LCD konektor : kompatibilní s 1,3palcovým barevným displejem SPI
- Čtečka microSD : podpora SDIO 4bit a SPI
- Nabíjecí systém : podporuje Li-Ion baterie od 3,7 V do 4,2 V s nabíjecím proudem 212,7 mA
- Vestavěné rozhraní USB-UART : programování a ladění přes microUSB
- Ovládací tlačítka : Menu, UP+, DW-, Boot, Reset, Napájení
- LED indikace : zelená, žlutá a nabíjecí dioda
- Volné GPIO piny : umožňují rozšíření funkčnosti
Integrované komponenty na desce ESP32-S3-USB-OTG
- Konektor USB_HOST - USB port typu A (samice) (pro připojení USB zařízení)
- Modul ESP-S3-MINI-1 - hlavní mikrokontrolér s WiFi a Bluetooth
- Tlačítko MENU - GPIO14
- Slot pro kartu microSD - podpora rozhraní SDIO a SPI
- Integrovaný obvod USB Switch - zodpovědný za výběr mezi USB_HOST a USB_DEV
- Tlačítko Reset - resetuje systém
- Konektor USB_DEV - USB port typu A (samec) (např. pro napájení nebo jako zařízení)
- Konektor USB-UART - microUSB port pro programování a ladění
- Tlačítko NAHORU+ - GPIO10
- LCD FPC konektor - plochý konektor pro LCD obrazovku
- DW- Tlačítko - GPIO11
- Tlačítko BOOT - tlačítko, které spouští režim Flash
- Vypínač - umožňuje přepnout na napájení z baterie
- Můstek USB-UART - obvod, který převádí signály z USB na UART
- Žlutá LED - GPIO16 (svítí při vysokém nabití)
- Zelená LED - GPIO15 (svítí při vysokém nabití)
- LED dioda nabíjení - během nabíjení svítí červeně, po nabití zhasne
- Pájecí body pro baterie - pro připojení 3,6V Li-Ion baterie
- Nabíjecí systém - umožňuje nabíjet baterii z USB portu
- Volné piny - GPIO piny dostupné pro vaše vlastní aplikace

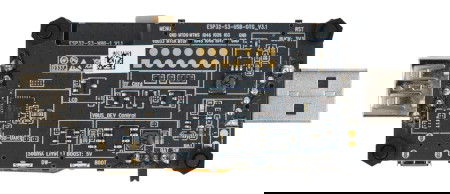

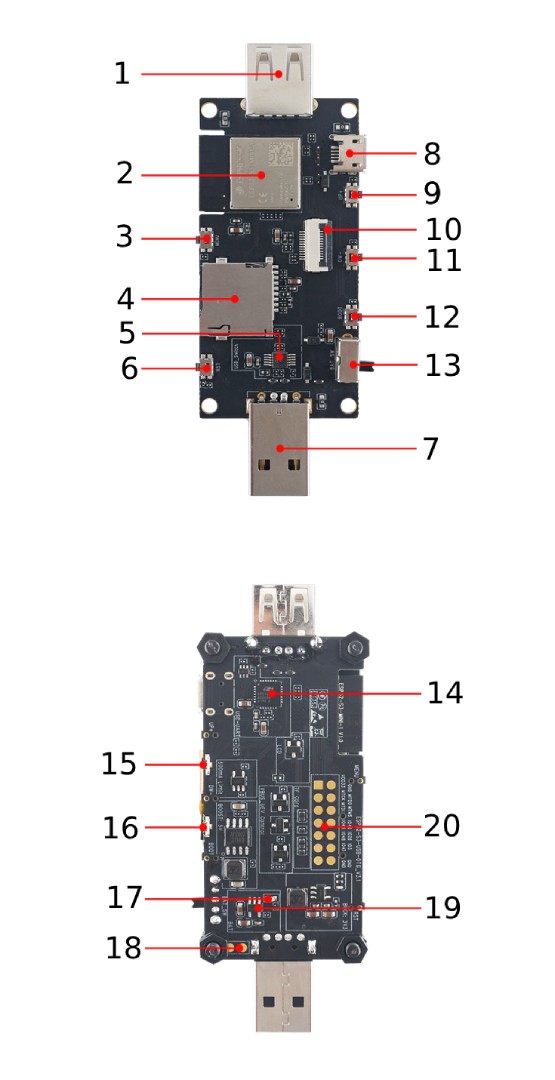

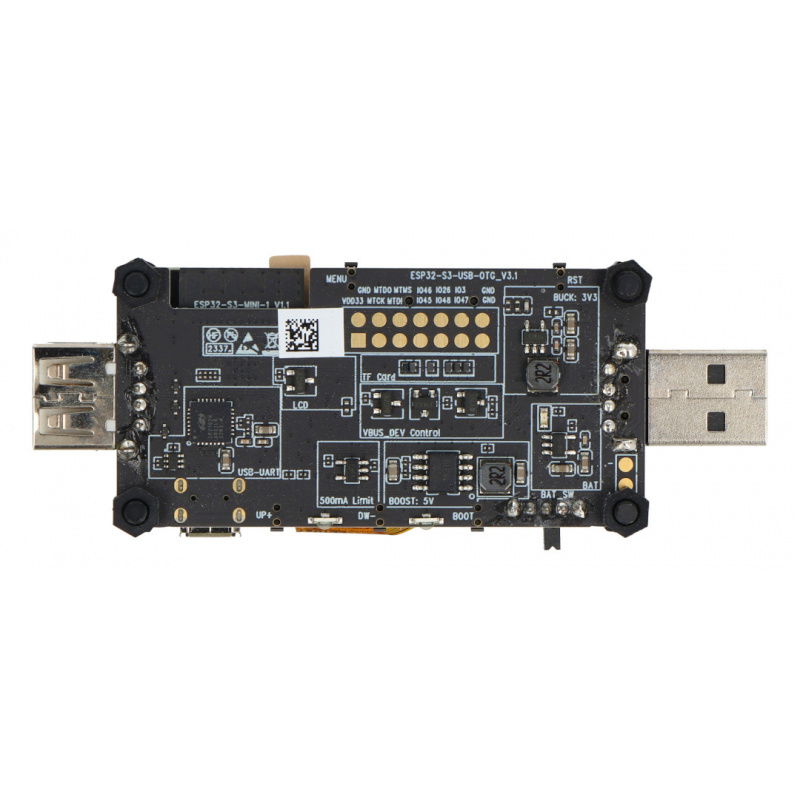

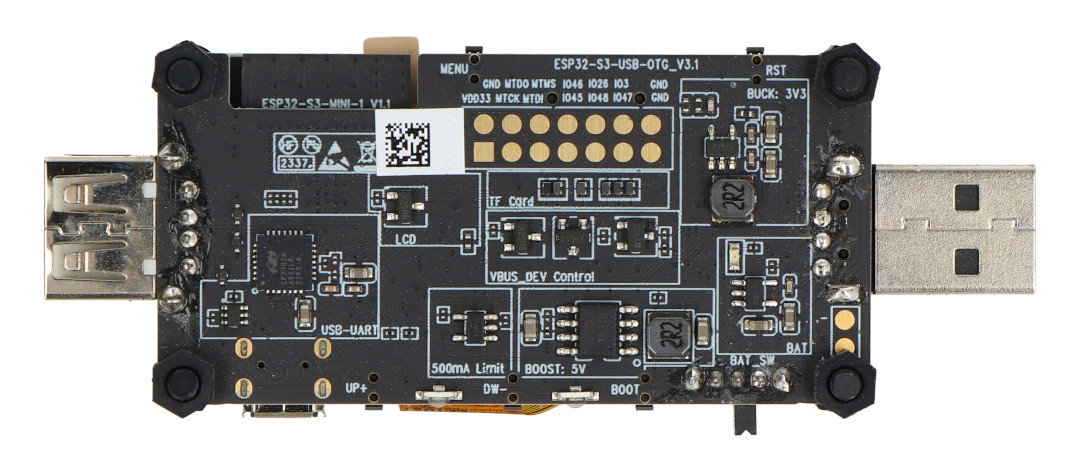

Uspořádání součástek na desce.
Deska je mimo jiné vybavena rozhraními USB Host a Device, WiFi a Bluetooth LE 5.0.
Kompatibilita a software
ESP32-S3-USB-OTG je plně kompatibilní s ESP-IDF , oficiálním frameworkem společnosti Espressif. Deska podporuje programování v jazycích C, C++ a MicroPython . Umožňuje spouštět ukázkové projekty ze složky Examples, které lze konfigurovat pomocí idf.py menuconfig . Deska funguje s oblíbenými operačními systémy: Windows, Linux a macOS . Dostupná dokumentace, soubory schémat a rozvržení desek plošných spojů zjednodušují integraci a vývoj softwaru.
Praktické aplikace
ESP32-S3-USB-OTG se používá v mnoha projektech, včetně:
- Bezdrátové ukládání dat (WiFi čtečka SD karet)
- HID klávesnice nebo myš (USB zařízení)
- MiFi LTE modem (s přídavnými moduly)
- Ovládací panel s LCD obrazovkou
- Řadič USB zařízení (např. flash disk, myš)
Technické specifikace ESP32-S3-USB-OTG
- Modul: ESP32-S3-MINI-1-N8, 8MB Flash
- Připojení: WiFi 2,4 GHz, Bluetooth LE 5.0
- USB porty: USB_HOST (typ A samice), USB_DEV (typ A samec)
- Rozhraní: microSD (SDIO / SPI), LCD FPC, USB-UART
- Diody: žlutá, zelená, nabíjecí LED
- Nabíjení: 212,7 mA, napětí baterie 3,7 V až 4,2 V
- Napájení: přes microUSB, USB_DEV nebo baterii
- Spotřeba proudu USB_HOST: max. 500 mA
- Rozměry: cca 90 x 30 mm
- Hmotnost: cca 18 g
Obsah sady
- Deska ESP32-S3-USB-OTG (základní deska)

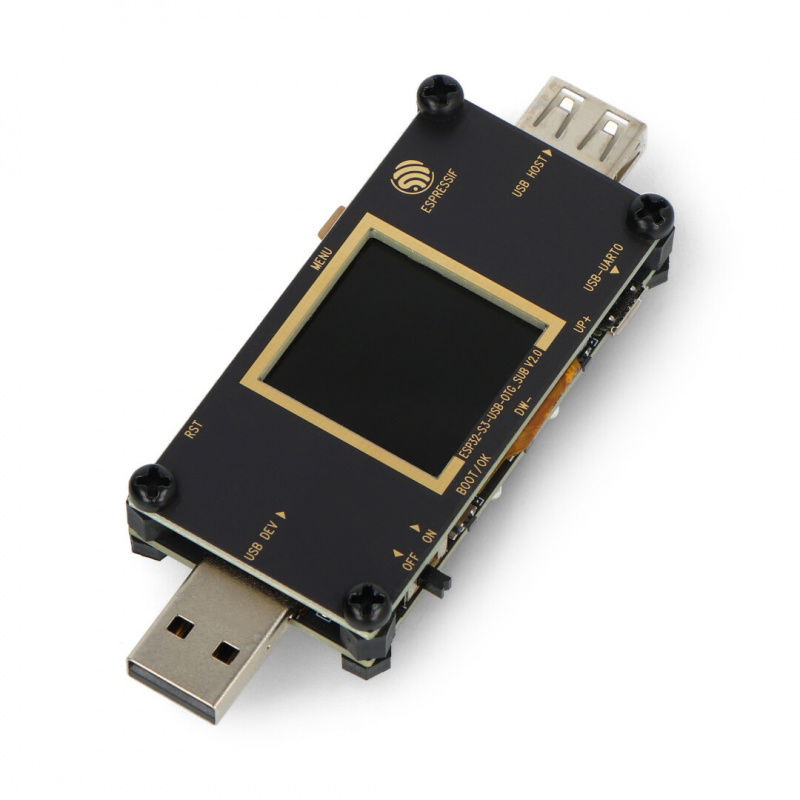

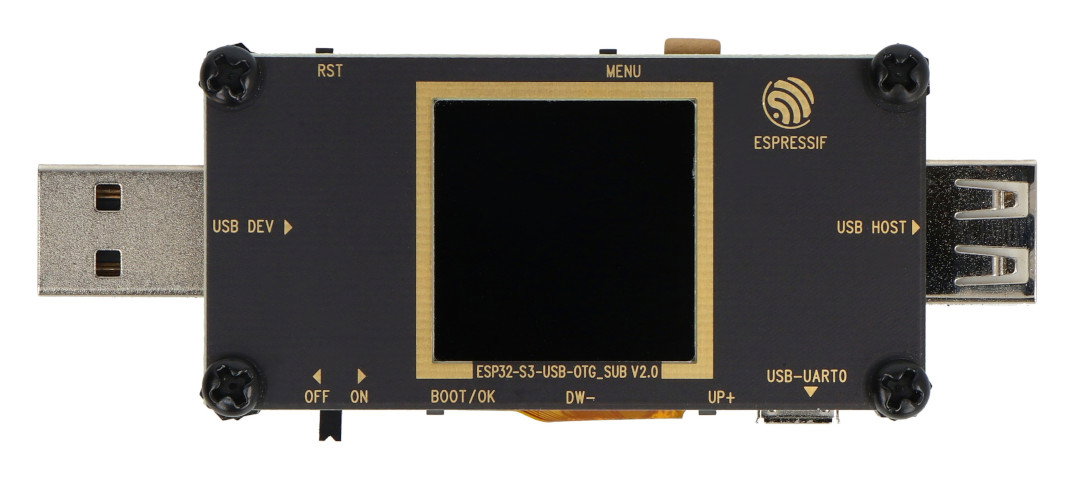

- Zobrazovací modul ESP32-S3-USB-OTG_SUB
- Sada montážních prvků

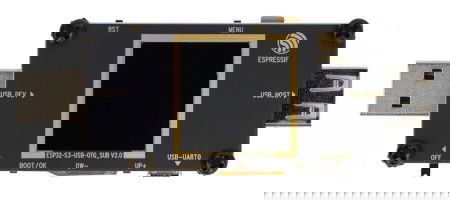

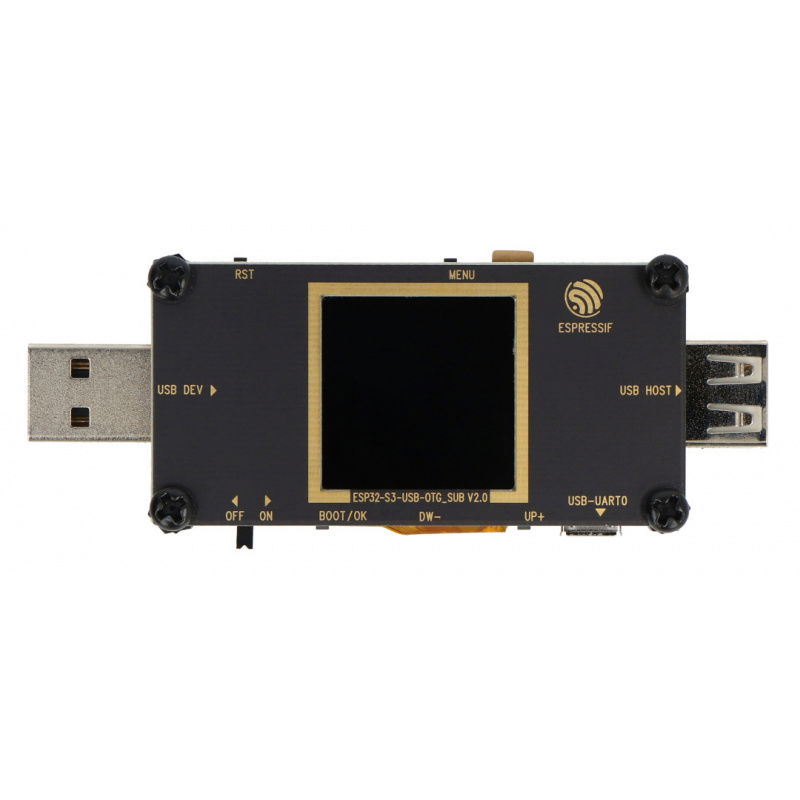

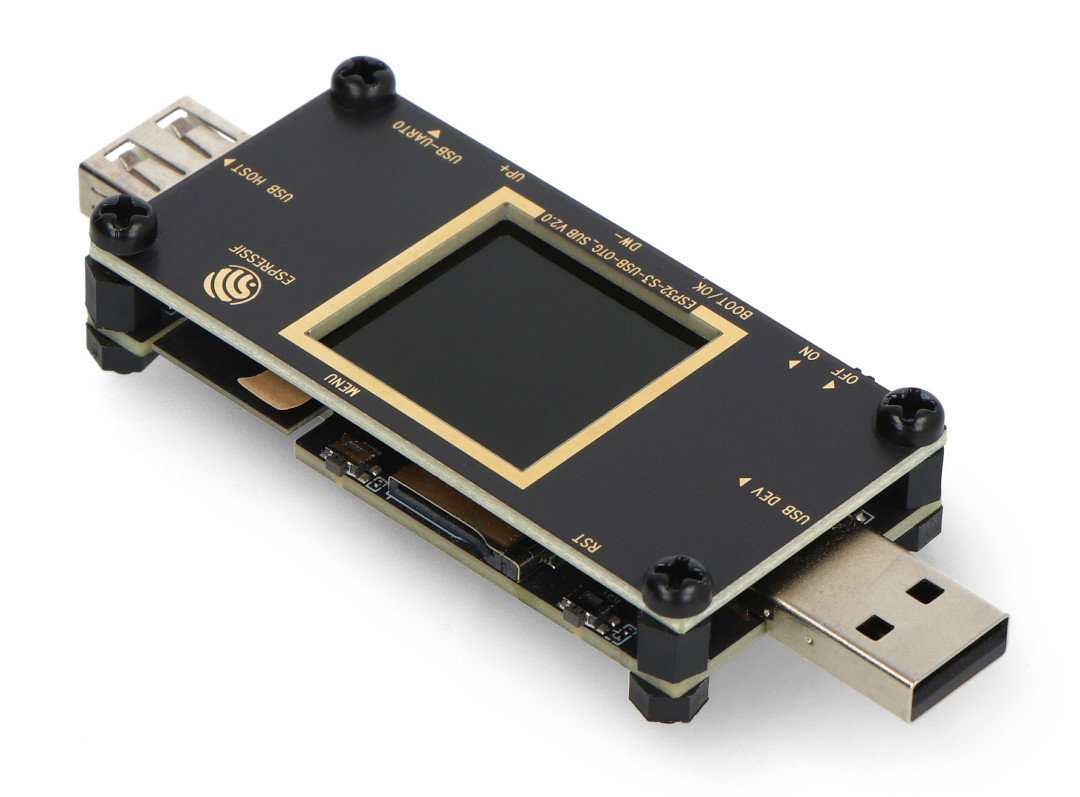

Čtečka karet microSD a 1,3" barevný LCD displej jsou ideální pro mnoho projektů.
