Popis produktu: Fermion - DFPlayer Pro - mini MP3 přehrávač - dvoukanálový s vestavěnou pamětí 128 MB - DFRobot DFR0768
Dvoukanálový mini přehrávač MP3 od společnosti DFRobot. Lze jej ovládat čtyřmi způsoby: pomocí Arduina (a odvozených karet), prostřednictvím AT příkazů , pomocí klávesy ADKEY nebo fyzicky pomocí funkčních tlačítek umístěných na desce. DFPlayer Pro má 128 MB vestavěné paměti , takže jej můžete používat přímo a bez nutnosti použití karty FT. Modul byl navíc vybaven konektorem USB typu C , přes který můžete snadno přenášet zvukové soubory . Nepochybnou výhodou je také funkce, která vám umožní rychlý posun vpřed a vzad.
Obsah soupravy
- Fermion - DFPlayer Pro - mini přehrávač MP3
- Goldpin proužek - rastr 2,54 mm
Fermion - DFPlayer Pro - mini přehrávač MP3.
Produkt je kompatibilní s Arduino
Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což usnadňuje zahájení práce s modulem. Obsahuje mimo jiné popis vodičů, pokyny k připojení a také programovací zařízení ve formě knihovny a ukázkové programové kódy pro Arduino.

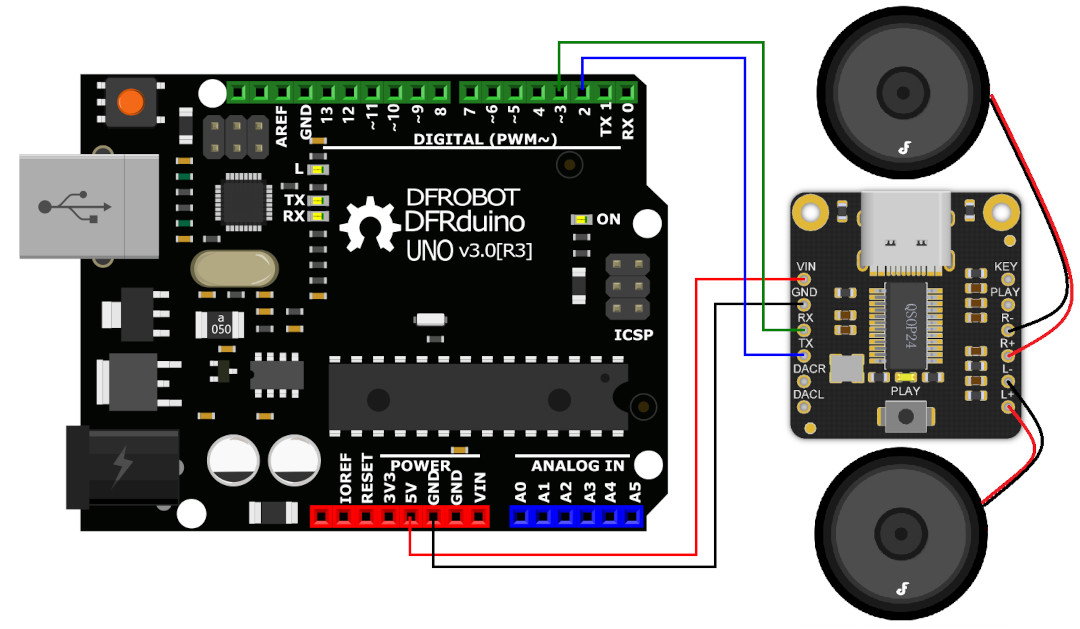

Schéma připojení mini přehrávače k desce DFRduino , která je derivátem Arduina. Předmětem prodeje je DFPlayer Pro - ostatní komponenty je třeba zakoupit samostatně.
Popis zapojení a schéma zapojení
- VIN - napájecí kolík 3,3 V / 5 V
- GND - základ systému
- Linka rozhraní RX - UART - přijímač
- TX - linka UART rozhraní - vysílač
- DACR - výstup DAC
- DACL - výstup DAC
- L + - výstup levého kanálu (+)
- L- - výstup levého kanálu (-)
- R + - výstup pravého kanálu (+)
- R- - výstup pravého kanálu (-)
- PLAY - funkční tlačítko
Technická specifikace DFPlayer Pro
- Typ: mini MP3 přehrávač
- Počet kanálů: 2
- Integrovaná paměť: 128 MB
- Podpora analogového U-disku: ano
- Možnosti ovládání:
- z Arduina
- Ovládání ADKEY
- pomocí AT příkazů
- fyzické ovládání s integrovanými tlačítky
- Integrovaný výkonový zesilovač: ano
- Podporované zvukové formáty: MP3, WAV, WMA, FLAC, AAC, APE
- Komunikační rozhraní: UART
- Napájecí napětí: 3,3 V / 5 V
- Pracovní proud:> 20 mA
- Rozsah provozních teplot: -20 ° C až 70 ° C
- Doporučená provozní vlhkost: 5% až 95% RH
- Rozměry modulu: 23 x 24,5 mm

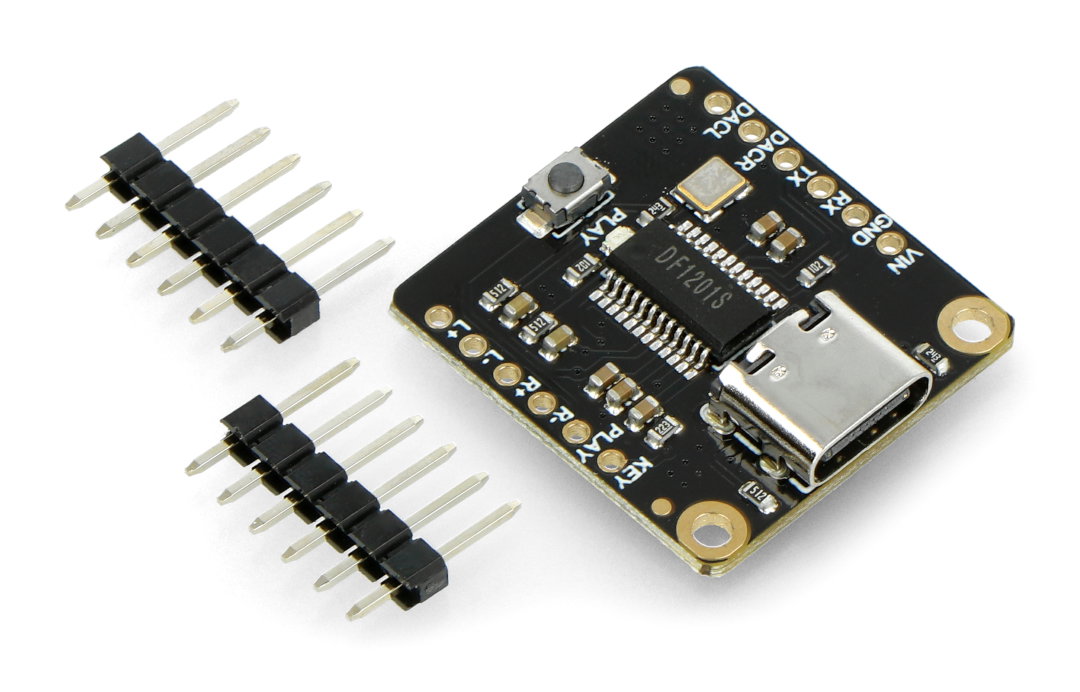

Dvoukanálový mini MP3 přehrávač vyrobený společností DFRobot - v sadě s konektorem Goldpin.
