Popis produktu: Zdroj nepřerušitelného napájení - Napájecí modul pro Jetson Nano - 5 V - Waveshare 18307
Modul nepřerušitelného napájení (UPS) pro Jetson Nano . Poskytuje pomocné napájení a umožňuje použití Jetson Nano na cestách nebo v případě výpadku proudu . Modul má prostor pro čtyři články baterie Li-Ion 18650. Má další tlačítko zapnutí / vypnutí , které vám umožní pohodlně zapínat a vypínat Jetson Nano. Kromě toho je na přední straně poskytována úhlopříčka displeje 0,91 '', která zobrazuje aktuální hodnoty napětí baterie, IP adresu nebo použití RAM.

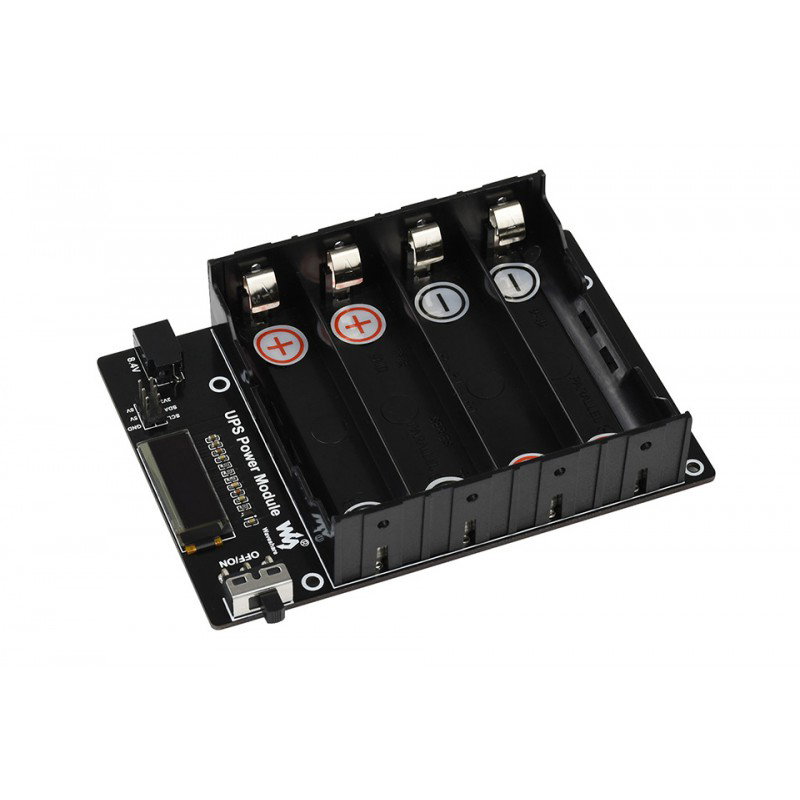

Výkonový modul s prostorem pro čtyři Li-Ion články.
Kompatibilní s Jetson Nano
Výrobce poskytuje stránkuProduct Wiki , která obsahuje uživatelskou příručku a technickou dokumentaci pro jednotlivé komponenty.
Předmětem prodeje je napájecí modul. Baterie Jetson Nano a Li-Ion 18650 je třeba zakoupit samostatně.
Hlavní rysy
- Komunikace pomocí rozhraní I2C
- Vestavěný 0,91 '' displej, který zobrazuje aktuální parametry, jako je úroveň nabití baterie, IP adresa nebo spotřeba paměti RAM
- Zahrnuje ochranu proti přebíjení a vybíjení, nadproudovou ochranu, ochranu proti zkratu a ochranu proti zpětnému připojení baterie a funkci vyrovnávání
- Integrovaný 5V regulátor
- Je vybaven konektorem USB, který umožňuje pohodlné napájení jiných desek, nejen Jetson Nano
- Panel má tlačítko ON / OFF, které umožňuje ruční zapnutí a vypnutí Jetson Nano
- Sada obsahuje potřebné programovací prostředky a uživatelskou příručku
Popis klíčových zjištění
Napájecí modul má 6 zástrček, ke kterým by měly být připojeny standardní standardní spojovací kabely. Schéma zapojení výkonového modulu s Jetson Nano je zobrazeno na fotografii vpravo.
- 3V3 - pin napájení 3,3 V
- Napájecí kolík 5V - 5V
- GND - zemnicí kolík systému
- SDA - datový výstupní kolík sběrnice I2C
- SCL - hodinový výstupní kolík sběrnice I2C
K připojení modulů by měly být použity samičí kabely.
Modul má montážní otvory o průměru 2,5 mm.
Technické specifikace
- Výstupní napětí: 5V
- Výkonové parametry: 8,4 V / 2 A
- Komunikační rozhraní: I2C
- Podporovaná baterie: Li-Ion 18650 (není součástí dodávky)
- Počet článků: 4
- Port: USB typu A
- Rozměry: 113 x 79 mm
- Průměr montážního otvoru: 2,5 mm
