A89301 - bezsenzorový ovladač bezkartáčového motoru BLDC 50V/11A - Pololu 5357
Motor BLDC bez Hallových senzorů, řízený metodou FOC: ovladač Pololu A89301 do 48 V a 11 A.
- Rychlost: analog, PWM, frekvence nebo I2C
- Konektor I2C kompatibilní s Qwiic a STEMMA QT
- Vstupy DIR a BRAKE, výstup FAULT
Cenu se nepodařilo načíst.
Akční cenu nelze kombinovat se slevami za množství.
Motor BLDC bez Hallových senzorů a bez psaní řídicího kódu
Pololu A89301 je ovladač jednoho třífázového bezkartáčového motoru (BLDC), který nepotřebuje Hallovy senzory a pracuje s napětím od 5,5 V do 48 V. Obvod Allegro A89301 řídí motor metodou FOC, tedy sinusovým proudem přizpůsobeným poloze rotoru, díky čemuž motor běží tiše a plynule. Ovladač bez chladiče poskytuje až 11 A.
Rychlost nastavíte analogovým napětím, signálem PWM, frekvencí impulzů nebo přes I2C a vstupy DIR a BRAKE mění směr a brzdí motor. Konektor I2C je kompatibilní s Qwiic a STEMMA QT a nastavení uložíte do paměti ovladače programem výrobce pro Windows.

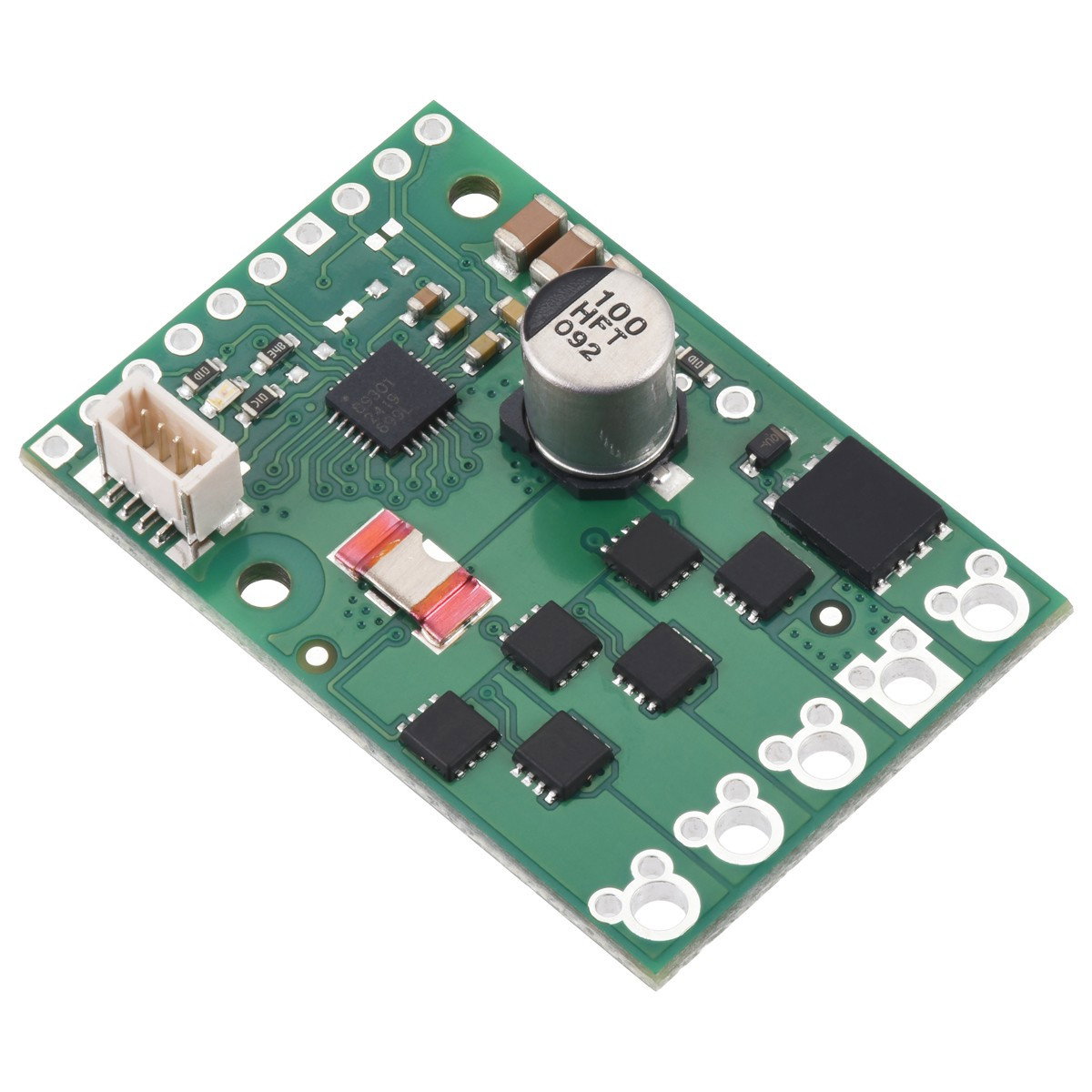

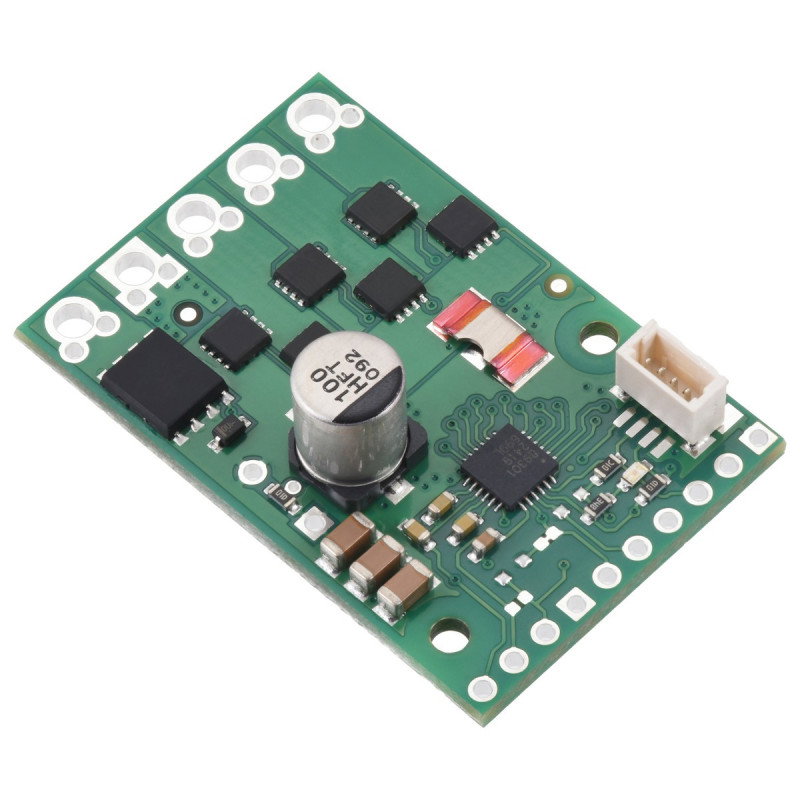

Deska řadiče bezkartáčového motoru Pololu A89301
Botland je oficiálním distributorem elektroniky a robotických dílů Pololu. Existuje nespočet robotů, v jejichž konstrukci najdete alespoň jednu součástku této značky. Náš tým garantuje, že všechny prezentované produkty Pololu jsou originální.
5,5-48 V
napájecí napětí (max. 50 V)
11 A
proud motoru bez dodatečného chlazení
I2C / PWM / analog
způsoby řízení rychlosti
38,1 x 25,4 mm
rozměry desky
Je to dobrá volba pro vás?
Dobrá volba, pokud:
- ovládáte motor BLDC bez Hallových senzorů ve ventilátoru, čerpadle nebo pohonu robota
- chcete nastavit rychlost potenciometrem, PWM nebo přes I2C bez psaní algoritmu FOC
- potřebujete proud až 11 A při napětí až 48 V
Zvažte jinou možnost, pokud:
- máte malý motor BLDC a nízké napětí: podívejte se na ovladač SparkFun TMC6300
Technické specifikace
| Parametr | Hodnota |
|---|---|
| Obvod | Allegro A89301, tranzistory MOSFET na desce |
| Motor | 1 třífázový bezkartáčový motor BLDC, bez senzorů |
| Metoda řízení | FOC, sinusový fázový proud |
| Napájecí napětí | 5,5-48 V (max. 50 V) |
| Proud motoru | až 11 A bez dodatečného chlazení, výchozí omezení 11 A |
| Řízení rychlosti | analogové napětí, PWM, frekvence, I2C |
| Logika | 2,5-5 V, vstupy snesou 5 V |
| Komutační frekvence | max. cca 1085 Hz |
| Ochrany | podpěťová, zkratová, proti přepólování napájení (do 40 V), detekce zablokování motoru |
| Konektor I2C | JST SH 4pin (Qwiic, STEMMA QT) |
| Rozměry | 38,1 x 25,4 mm |
| V balení | ovladač s konektorem I2C, bez šroubovacích svorkovnic a kolíkových lišt |
| Výrobce | Pololu (číslo 5357) |
Zajímavost
Hranice rychlosti vypočtená z pólů
Ovladač komutuje motor nejvýše asi 1085krát za sekundu. Maximální rychlost vypočítáte podle vzorce 1085 x 60 / počet pólových dvojic, takže 14pólový motor (7 dvojic) dosáhne asi 9300 ot./min.
Zdroj: Pololu: stránka produktu
Nejčastější dotazy
Musím ovladač programovat?
Ne. Ve výchozím nastavení rychlost určuje analogové napětí na vstupu SPD, např. z potenciometru. Program výrobce pro Windows a adaptér USB-I2C se hodí až ke změně nastavení.
Zvládne ovladač motor dronu?
Zpravidla ne. Malé motory dronů mají velmi vysoké otáčky a ovladač komutuje nejvýše asi 1085krát za sekundu. Při překročení této hranice se motor může náhle zastavit.
Proč se motor po připojení I2C rozběhl?
Linka SPD/SCL je ve výchozím nastavení vstupem rychlosti. Po připojení I2C se motor může rozběhnout, proto ho před konfigurací odpojte nebo přiveďte na BRAKE vysokou úroveň.
