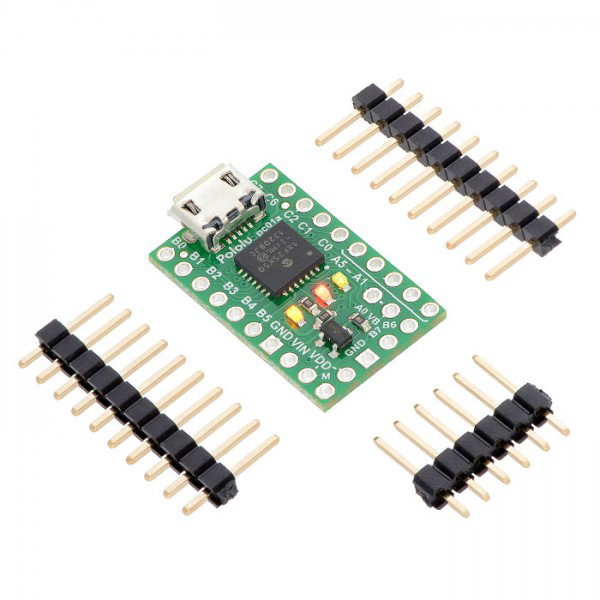

Popis produktu: P-Star 25K50 Micro PIC18F25K50
P-Star je univerzální modul vybavený mikrokontrolérem PIC PIC18F25K50. Má 32 kB paměti Flash, 2 kB paměti RAM a řadič USB. Díky vestavěnému regulátoru napětí mohou být zařízení napájena napětím od 5,5 V do 15 V.
Modul nemá pájené konektory (Goldpin pásky jsou zahrnuty, jsou však součástí sady). Uživatel se rozhodne, které piny bude potřebovat, aby si deska mohla udržet svou malou velikost.
|
Pozornost! Před připojením si přečtěte instalační příručku. |
Vede

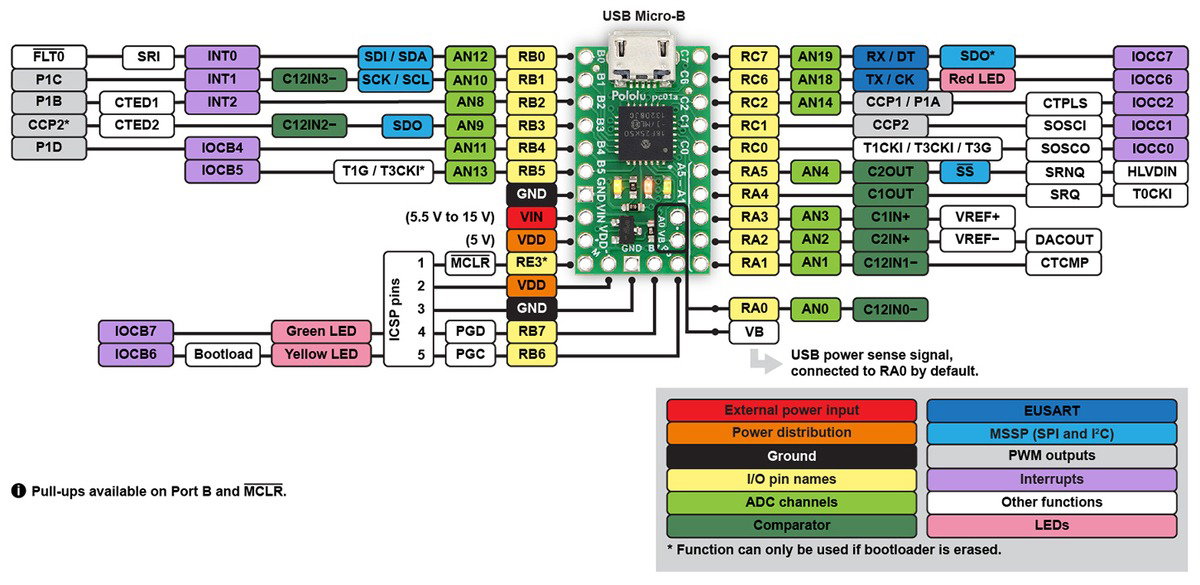

Výše uvedený obrázek ukazuje pinout modulu Pololu P-Star Mini. Schéma lze stáhnout jako soubor PDF .
Specifikace P-Star 25K50 Micro
- Napájecí napětí:
- Z 5V USB zásuvky
- Vnější VIN: 5,5V až 15V
- Mikrokontrolér: PIC18F25K50
- Flash paměť: 32 kB (z toho 8 je určeno pro bootloader)
- Paměť SRAM: 2 kB
- Paměť EEPROM: 256 b
- Taktovací frekvence: 16 MHz
- Pracovní napětí pinů: 5 V
- I / O piny: 16
- Kanály PWM: 2
- Počet analogových vstupů: 13
- Integrovaný 5bitový převodník DAC
- Sériová rozhraní: UART, SPI, I2C
- Integrovaný vysokorychlostní řadič USB
- Externí přerušení
- Tři LED diody, které má uživatel k dispozici
- Tlačítko reset
- Odvozený konektor ICSP pro připojení externího programátoru AVR
- Konektor micro USB pro programování ( kabel microUSB není součástí dodávky )
- Instalovaný bootlader ( ovladače ) P-star, podrobnosti v uživatelské příručce
- Modul je kompatibilní se standardními vývojovými nástroji Microchip
- Sada obsahuje konektory goldpin pro samopájení
- Rozměry: 25,4 x 15,3 x 4,6 mm
- Hmotnost: 1,5 g (bez konektorů)
