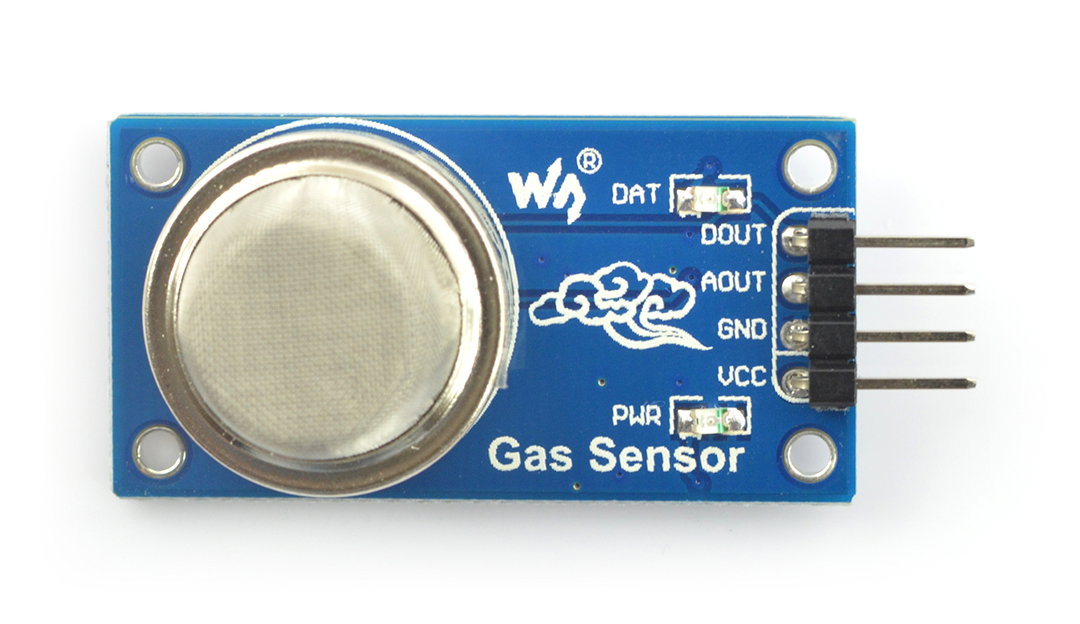

Popis produktu: MQ-5 LPG, senzor zemního plynu a plynného uhlí - polovodič - modul Waveshare 9531
Senzor detekuje koncentraci LPG, zemního plynu a plynného uhlíku ve vzduchu, výsledku lze dosáhnout měřením napětí na analogovém výstupu. Systém je napájen napětím od 2,5 V do 5 V. Má digitální a analogový výstup, díky čemuž je kompatibilní s většinou modulů pro uvedení do provozu, včetně Raspberry Pi a Arduino .
Specifikace
- Napájení: 2,5 V až 5 V
- Analogový a digitální výstup
- Typ: polovodič
- Závěry: konektory Goldpin rozteč 2,54 mm
- Rozměry dlaždic: 40 x 21 mm
- Má montážní otvory o průměru 2 mm
Charakteristiky a další podrobné informace naleznete v dokumentaci .
|
Produkt je kompatibilní s Arduino Výrobce poskytuje ukázkový program pro Arduino a STM32 . |

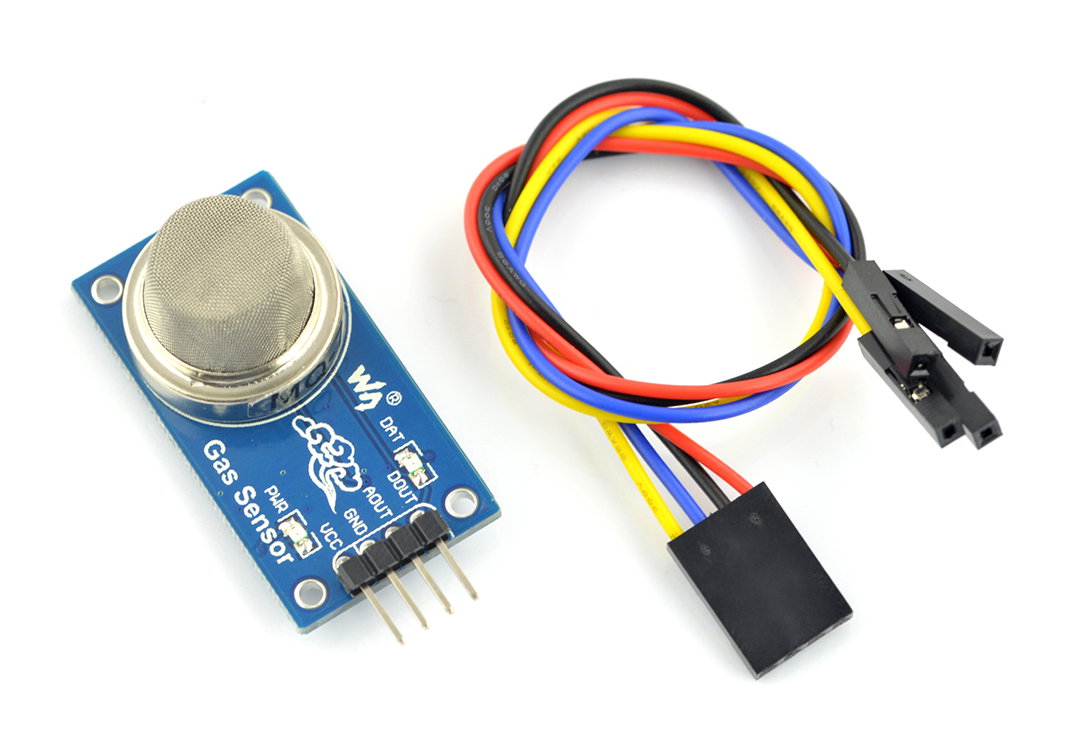

Modul je dodáván s propojovacím kabelem s vnitřními konci
Digitální výstup D0
Pomocí potenciometru umístěného na zadní straně desky se nastaví prahová hodnota, po které se výstup D0 změní z vysokého na nízký stav. Pin D0 lze připojit přímo pomocí mikrokontroléru nebo sady pro uvedení do provozu, včetně Arduina, nebo například s bzučákovým modulem , který bude signalizovat příliš nízkou nebo vysokou hladinu plynů ve vzduchu.
Analogový výstup A0
Senzor má také analogový výstup A0, který by měl být připojen k pinu převodníku A / C (analogový vstup v Arduinu ). To vám umožní přesněji určit koncentraci měřením proporcionálního napěťového signálu .
