Popis produktu: Přenosný osciloskop FNIRSI DSO-TC4 3 v 1 s testerem tranzistorů a generátorem signálu 10 MHz
FNIRSI DSO-TC4 je kompaktní měřicí přístroj určený pro elektronické techniky, servisní techniky a systémové diagnostiky. Zařízení integruje digitální osciloskop , tester součástek a generátor signálu , což umožňuje širokou škálu měřicích a řídicích úkolů bez nutnosti dalšího vybavení. Osciloskop nabízí šířku pásma 10 MHz a vzorkovací frekvenci 48 MSa/s , což umožňuje analýzu signálu v reálném čase. Generátor signálu podporuje 13 typů průběhů a umožňuje nastavitelné výstupní parametry ve frekvenčním rozsahu 0 kHz až 50 kHz . Vestavěná baterie s kapacitou 1500 mAh a nabíjení přes USB typu C zajišťují přenosnost a pohodlí při práci v terénu.

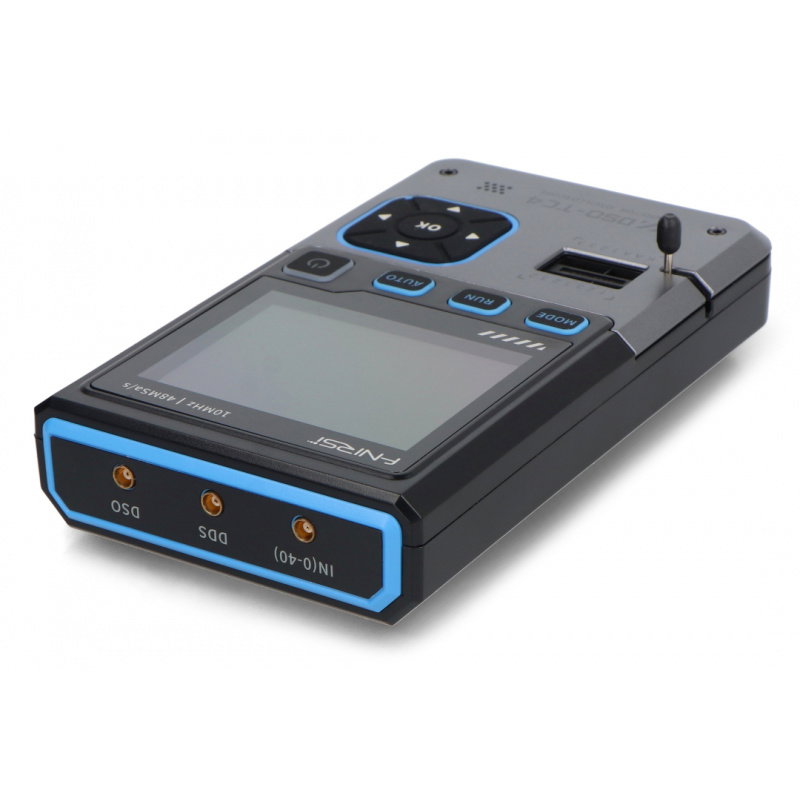

Přenosný osciloskop FNIRSI DSO-TC4 3 v 1 s testerem tranzistorů a generátorem signálu 10 MHz.

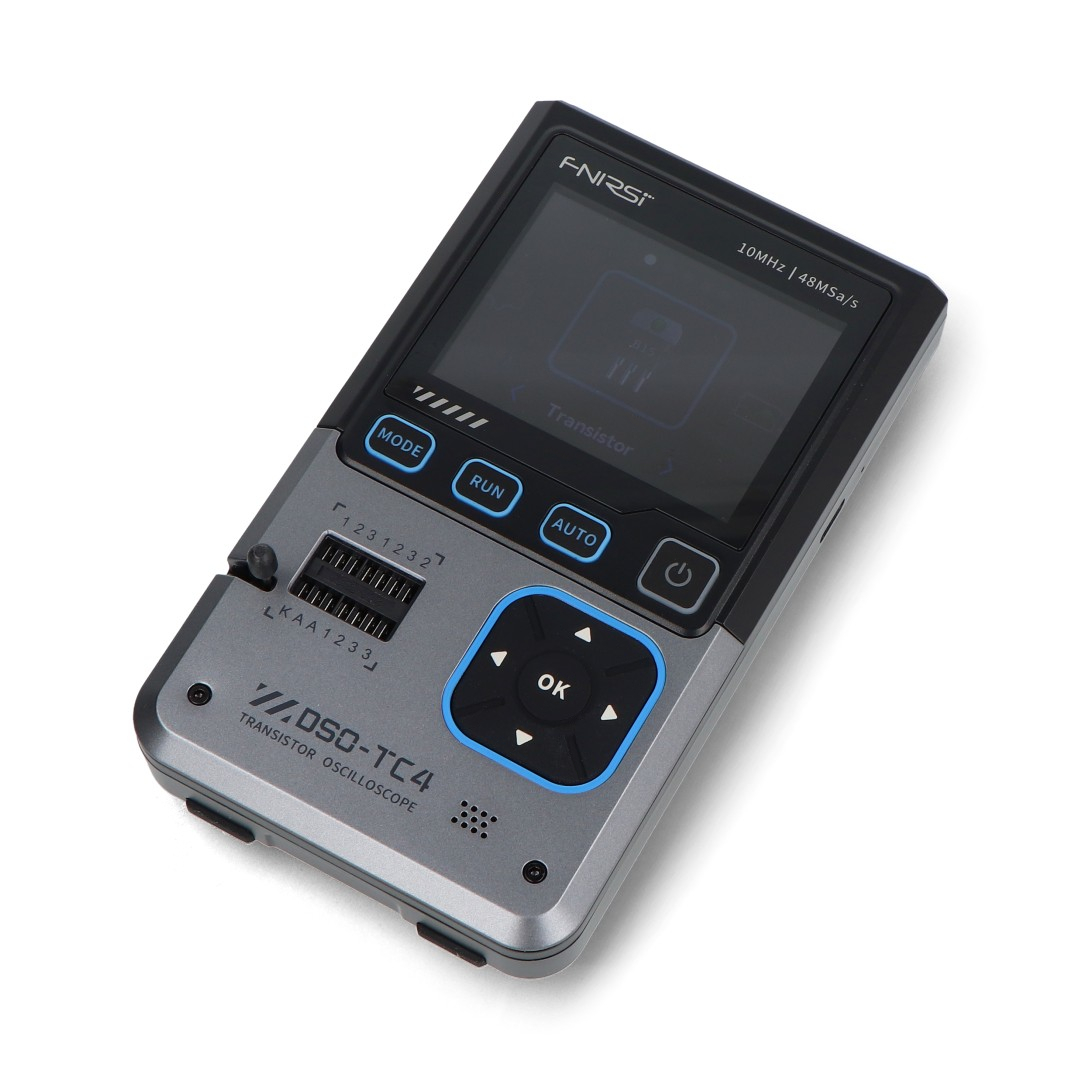

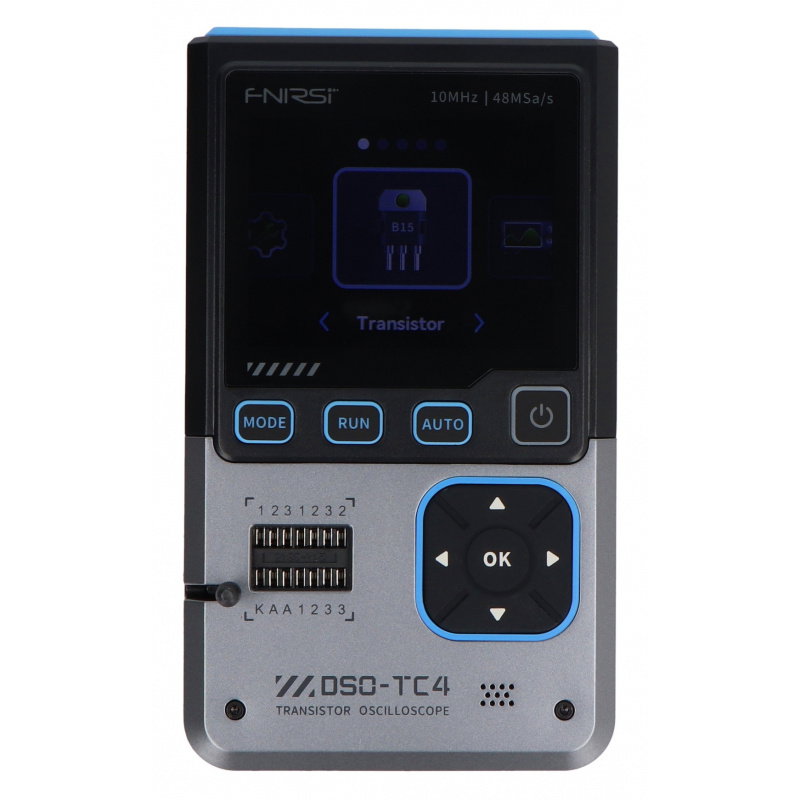

FNIRSI DSO-TC4 kombinuje tři funkce - digitální osciloskop, tester elektronických součástek a generátor signálu.
Hlavní vlastnosti osciloskopu 3 v 1
- Tři zařízení v jednom : osciloskop, tester součástek a generátor signálu v jednom kompaktním pouzdře, šetří vám místo a čas
- Přesná analýza signálu : Šířka pásma 10 MHz a vzorkovací frekvence 48 MSa/s umožňují pohodlné sledování průběhů signálu v reálném čase
- Bezpečné měření vysokého napětí : Ochrana proti přepálení a podpora sond 1:1 a 10:1 zvyšují bezpečnost práce.
- Všestranný generátor signálu : 13 typů průběhů s nastavitelnou frekvencí a amplitudou pro testování různých systémů
- Automatické měření jedním kliknutím : rychlé odečítání parametrů, jako je RMS, Vpp, frekvence nebo pracovní cyklus
- Snadno čitelný barevný displej : jasný 2,8" TFT displej s regulací jasu zajišťuje pohodlnou práci
- Mobilní design : vestavěná baterie s kapacitou 1500 mAh a nabíjení přes USB typu C vám umožní pracovat bez stálého napájení
Jaká měření můžete provést?

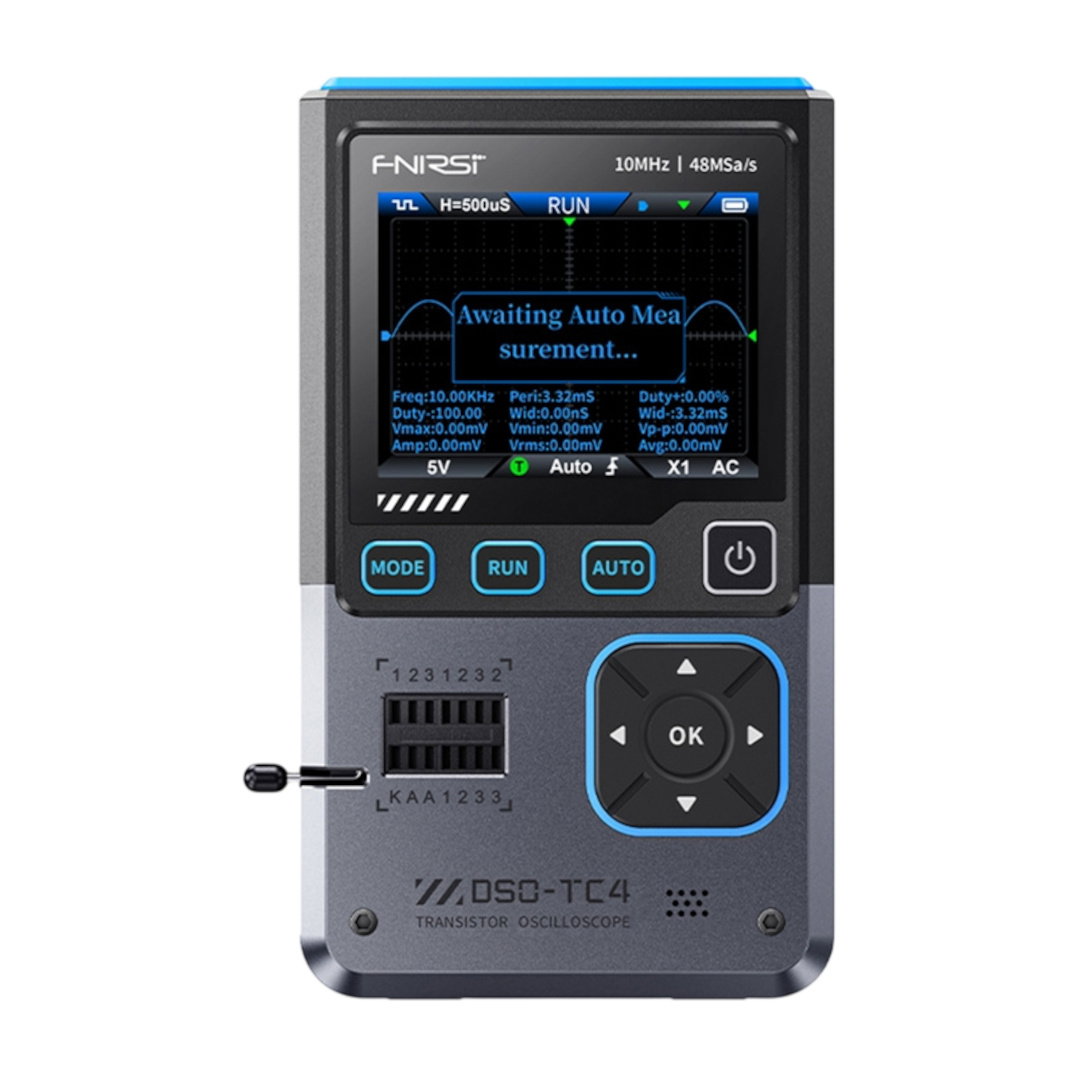

V režimu osciloskopu umožňuje FNIRSI DSO-TC4 analýzu vázaných signálů AC/DC a rychlé zachycení průběhů pomocí automatického, normálního a jednorázového spouštěcího režimů. Zařízení dokáže měřit hodnoty, jako je maximum, minimum, průměr, RMS, Vpp, frekvence, perioda a pracovní cyklus . Funkce HOLD usnadňuje zmrazení průběhu a analýzu výsledků. Integrovaný tester součástek automaticky rozpoznává a měří parametry pasivních a polovodičových součástek, jako jsou diody, Zenerovy diody, tranzistory, MOSFETy, JFETy, IGBTy, SCR, rezistory, kondenzátory a cívky. Generátor signálu umožňuje simulovat provozní podmínky obvodu, což zjednodušuje testování vstupů, filtrů a audio a řídicích cest.
Pohodlné ovládání a mobilní napájení
2,8" barevný TFT displej s nastavitelným jasem zajišťuje jasné odečty průběhů a výsledků měření. Intuitivní ovládací panel umožňuje rychlé přepínání mezi provozními režimy . AUTOMATICKÝ režim pomáhá okamžitě stabilizovat obraz signálu. Funkce snímků obrazovky zjednodušuje archivaci výsledků a následnou analýzu. Port USB typu C se používá pro nabíjení a přenos dat. Vestavěná baterie 3,7 V / 1500 mAh zajišťuje mobilní provoz, zatímco automatický režim spánku prodlužuje provozní dobu mezi nabitími. Díky tomu je zařízení vhodné jak pro servisní oddělení, tak pro práci v terénu.

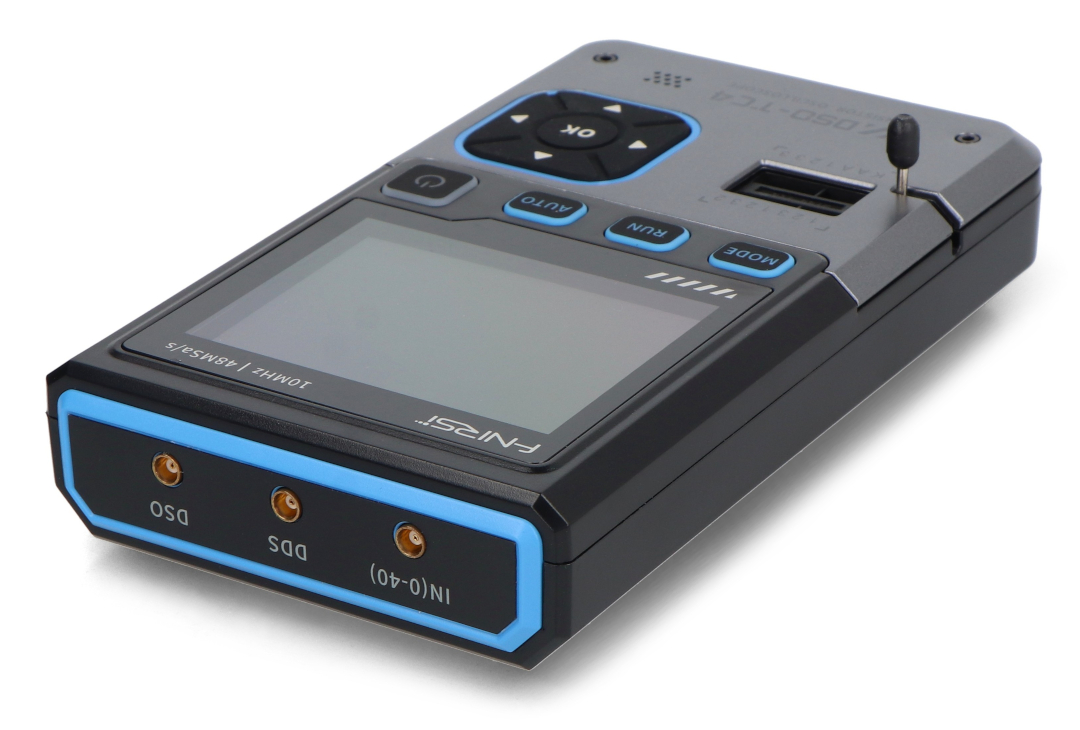

Generátor podporuje 13 typů průběhů.

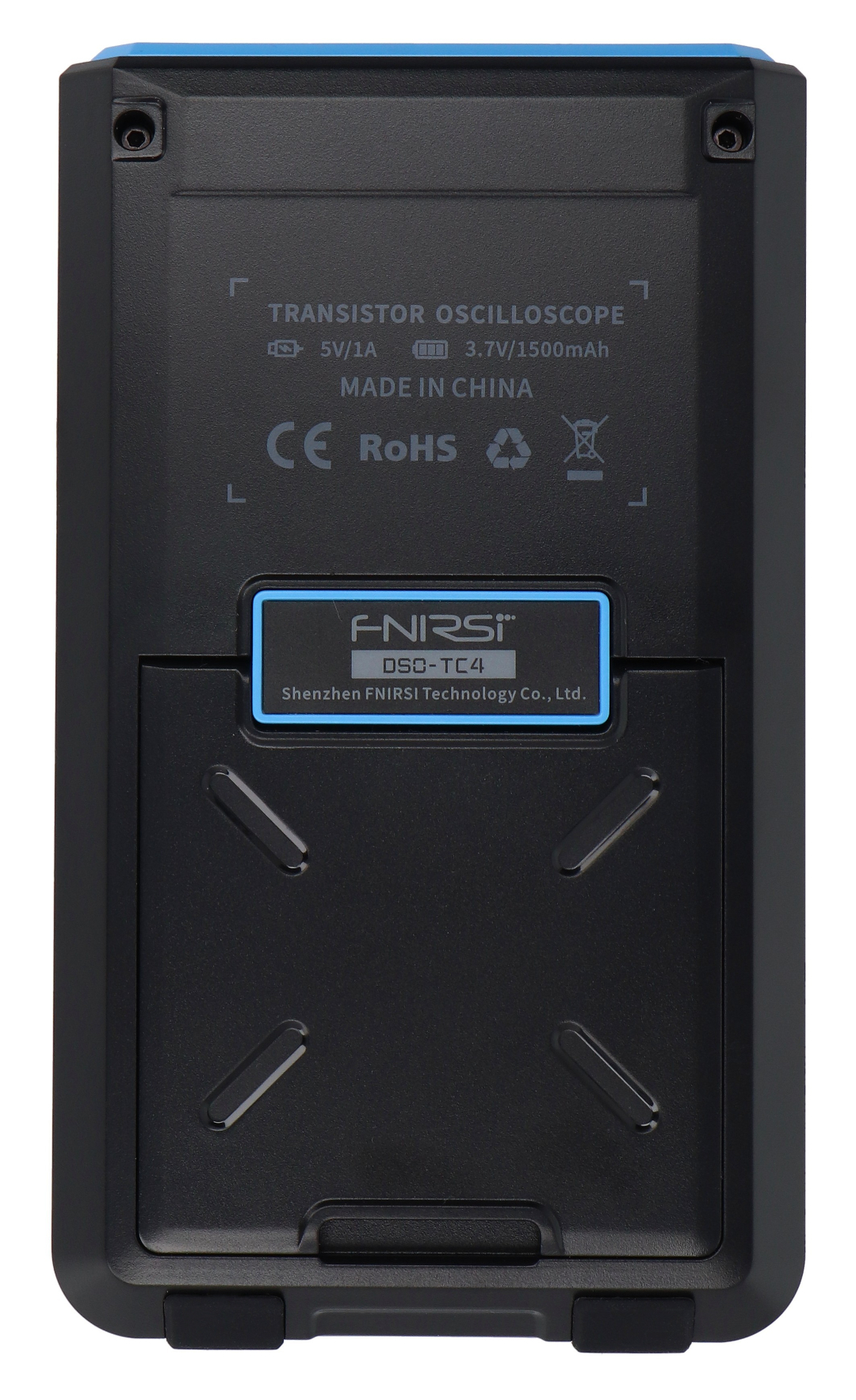

Baterie s kapacitou 1500 mAh a nabíjení přes USB typu C vám umožní pracovat bez stálého napájení.
Technické specifikace osciloskopu
- Model: DSO-TC4
- Vzorkovací frekvence: 48 MSa/s
- Analogová šířka pásma: 10 MHz
- Vstupní impedance: 1 MΩ
- Režim propojení: AC/DC
- Rozsah testovacího napětí: sonda 1:1 - 80 Vpp (±40 V), sonda 10:1 - 800 Vpp (±400 V)
- Vertikální citlivost: 10 mV/dílek až 10 V/dílek
- Rozsah časové základny: 50 ns až 20 s
- Režimy spouštění: Automatické / Normální / Jednoduché
- Typ spouštění: vzestupná hrana, sestupná hrana
- Úroveň spouštění: nastavitelná s indikací
- Zmrazení tvaru vlny: ano (HOLD)
- Automatické měření: max., min., průměr, RMS, Vpp, frekvence, perioda, pracovní cyklus
- Displej: 2,8" barevný TFT
- Podsvícení: nastavení jasu
- Napájení: USB typu C (5V/1A)
- Baterie: Lithium-iontová 3,7 V / 1500 mAh
- Podporované jazyky: čínština, angličtina, němčina, portugalština, japonština, španělština, korejština, ruština
- Rozměry: cca 90 x 142 x 27,5 mm
- Hmotnost: 186 g
Technické specifikace testeru komponent
- Tranzistory: hFE, Ube, Ic/Ie, svodový proud Iceo/Ices, úbytek napětí na ochranné diodě Uf
- Diody: úbytek napětí v propustném směru <5V, kapacita přechodu, zpětný svodový proud
- Zenerovy diody: rozsah od 0,01 V do 32 V
- Tranzistory s efektem pole: JFET (Cg, Id na Vgs, Uf), IGBT (Id na Vgs, Uf), MOSFET (Vt, Cg, Rds, Uf)
- Tyristory: SCR jednosměrné (spouštěcí napětí <5 V), obousměrné (spouštěcí proud <6 mA)
- Kondenzátory: 25 pF až 100 mF (kapacita, Vloss)
- Rezistory: 0,01 Ω až 50 MΩ
- Induktory: od 10 µH do 1000 µH (indukčnost, stejnosměrný odpor)
- Podporované senzory: DS18B20 (GND, DQ, VDD), DHT11 (VDD, DATA, GND)
Technické specifikace generátoru signálu
- Typy běhů: 13
- Frekvence: 0 kHz až 50 kHz
- Pracovní cyklus: 0 % až 100 %
- Amplituda: 0,1 V až 3 V
Obsah sady
- Osciloskop FNIRSI DSO-TC4
- Sonda P6100
- Aligátorský klip
- Testovací háčky x3
- Kabel USB typu C
- Adaptér
- Uživatelská příručka

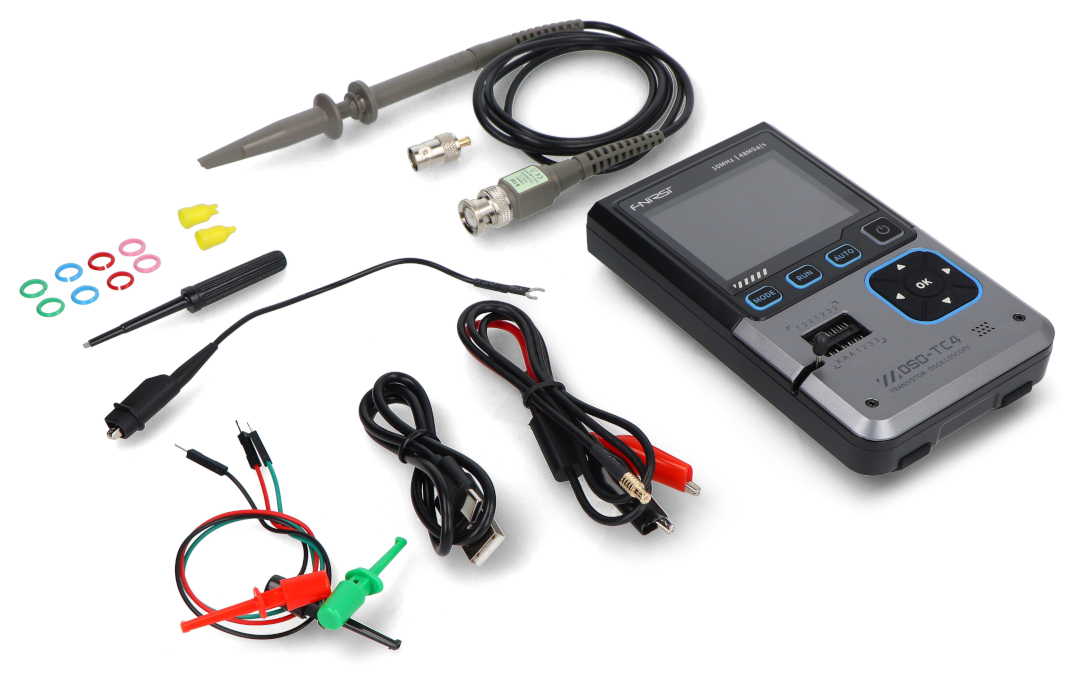

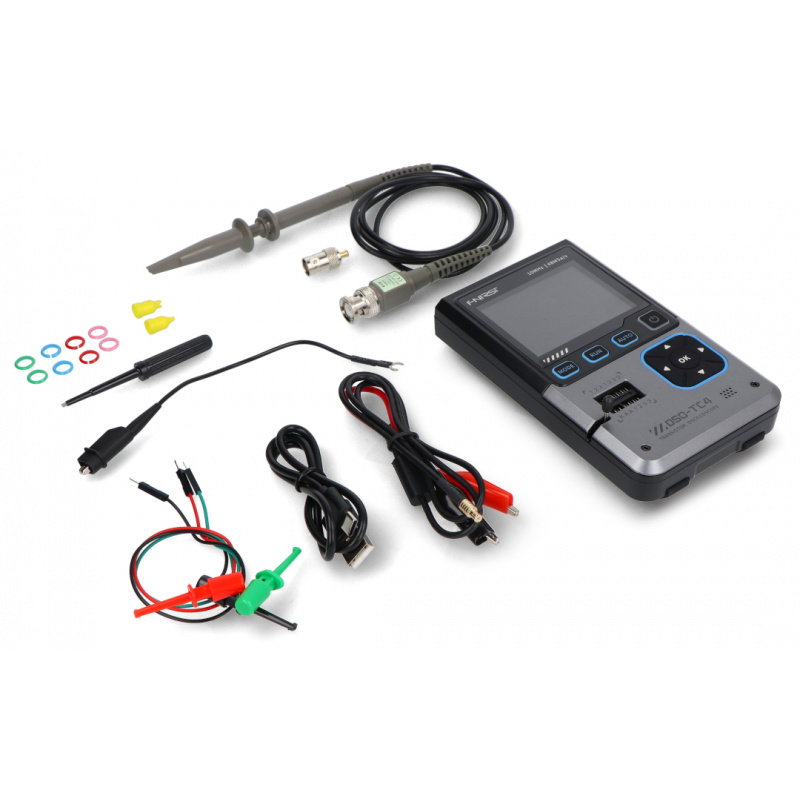

Prvky obsažené v sadě.
