Popis produktu: Pixel Shifter - převodník logických úrovní 3,3 V/5 V pro adresovatelné LED diody - Adafruit 6066
Adafruit Pixel Shifter je navržen pro práci s adresovatelnými LED diodami, jako jsou WS2811, WS2812, NeoPixel, SK6812 a kompatibilními řešeními vyžadujícími 5V logické signály. Modul eliminuje problémy spojené s nestabilním provozem LED pásků řízených přímo mikrokontroléry pomocí 3,3V logiky. Deska obsahuje 5V zvyšující obvod , dva signálové buffery a signálový invertor, což umožňuje podporu standardních i méně běžných LED ovladačů .
Pixel Shifter - převodník logických úrovní 3,3V/5V pro adresovatelné LED diody - Adafruit 6066.
Modul je napájen napětím 3 V až 5 V a spotřebovává pouze několik miliampérů proudu.
Klíčové vlastnosti Adafruit Pixel Shifteru
- Převod logických úrovní : Převod signálů 3,3 V na signály 5 V pro adresovatelné LED diody
- Dva signálové kanály : podpora datových a hodinových linek
- Invertovaný výstup : určen pro systémy vyžadující invertovaný signál, např. TM1814
- Vestavěný generátor napětí 5 V : napájení pro konverzní systém bez dalších komponent
- Čip 74HCT2G34 : podporuje signály s frekvencemi až 10 MHz
- Kompatibilita s NeoPixel a DotStar : podpora pro jedno- a dvouvodičové LED diody
- Vestavěná dioda NeoPixel : rychlá diagnostika správnosti datového signálu
- Šroubové konektory : snadné připojení vodičů bez pájení
- Nízká spotřeba energie : Napájení 3V až 5V se spotřebou energie jen několik miliampérů
Piny a kompatibilita

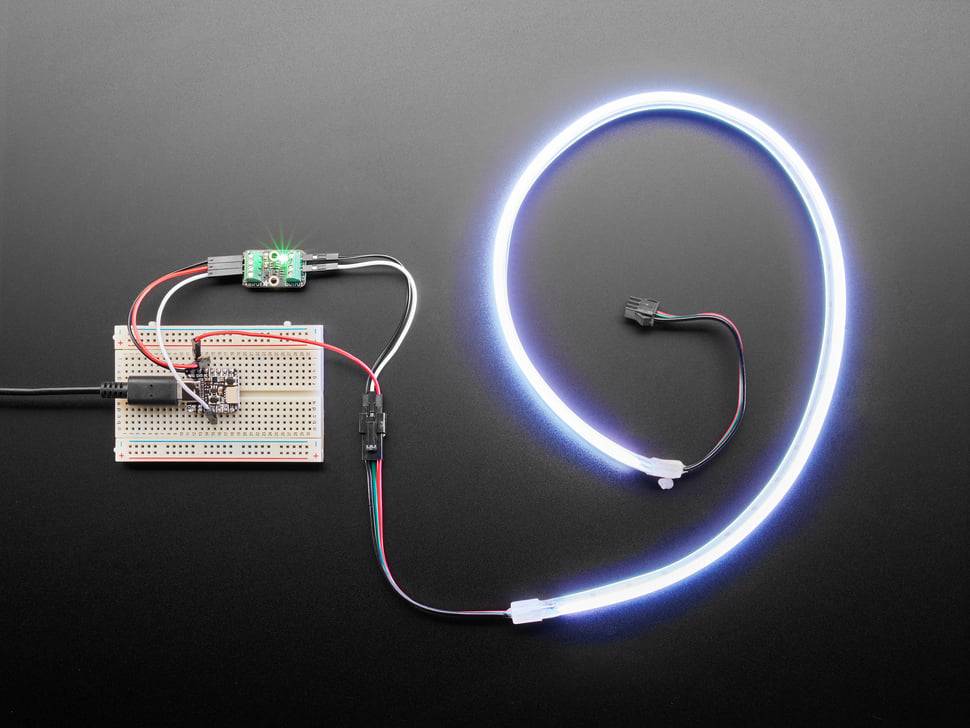

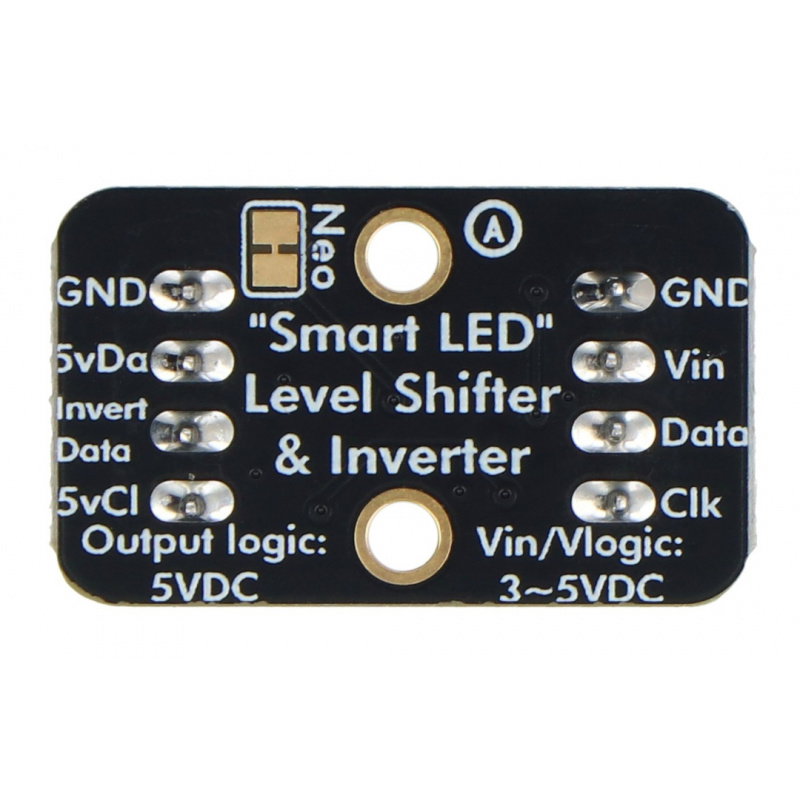

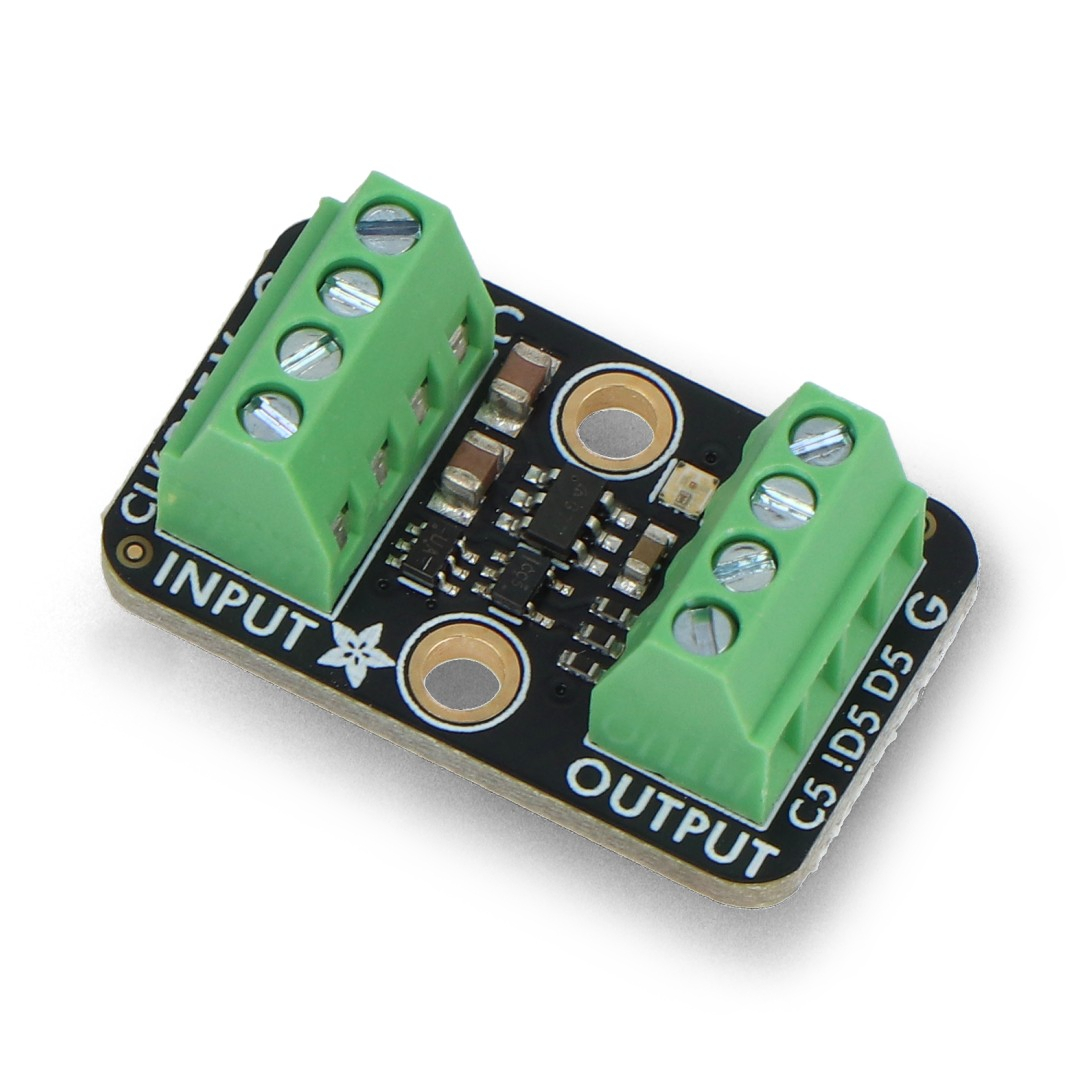

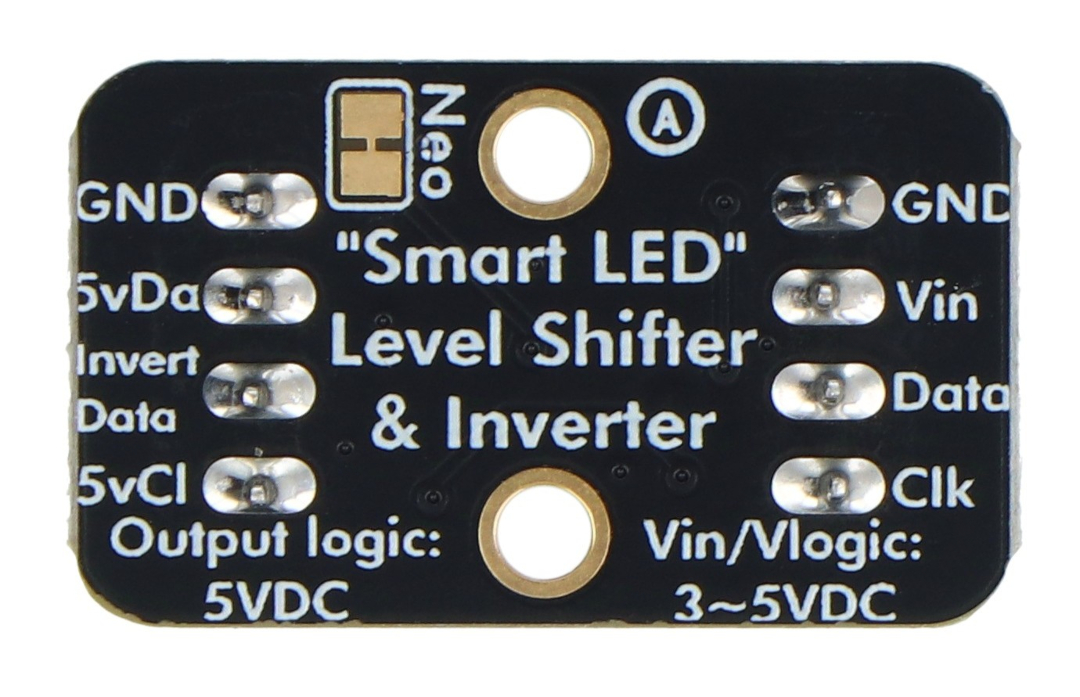

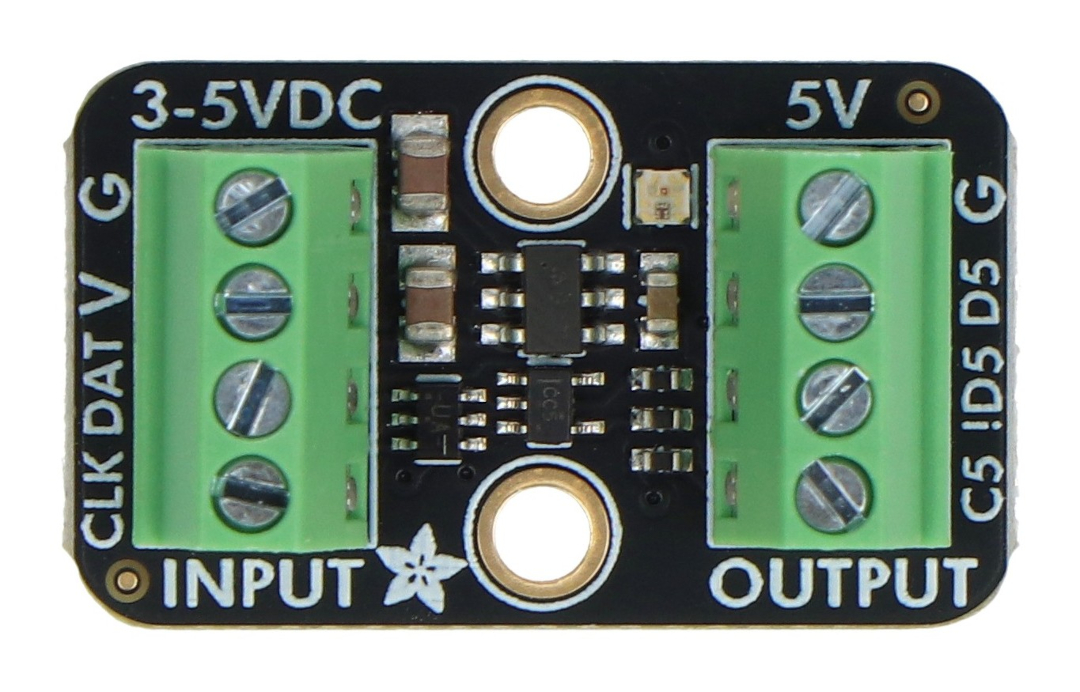

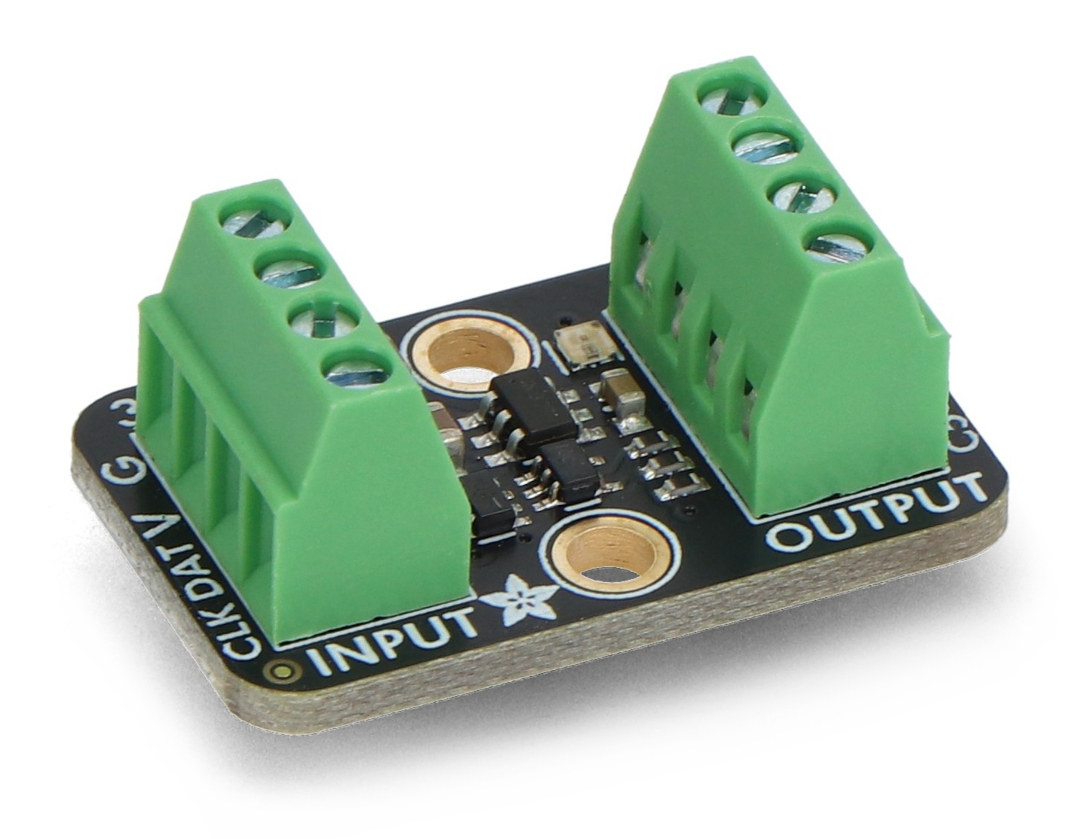

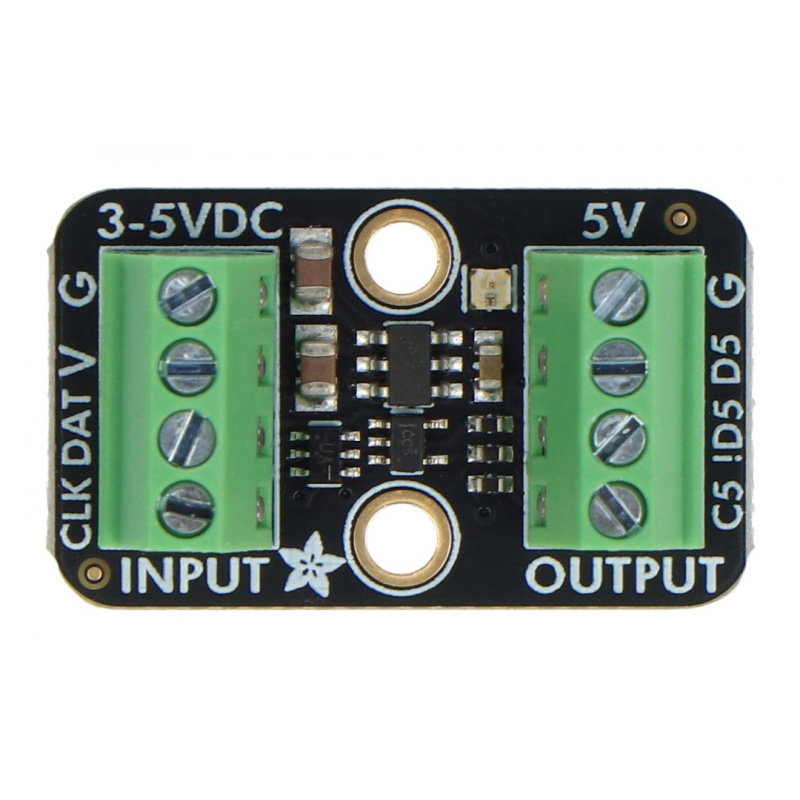

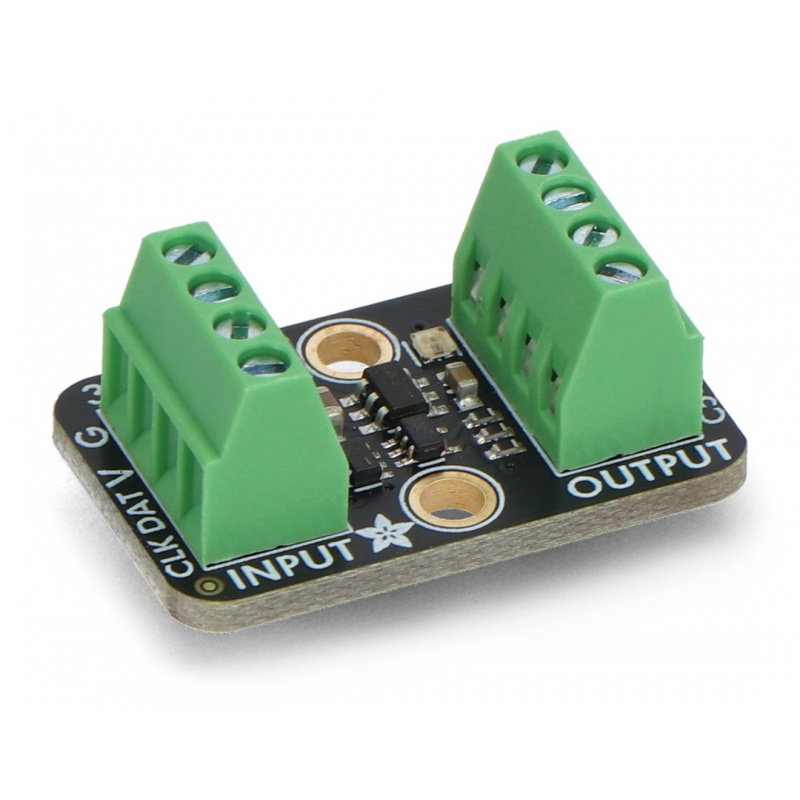

Modul je vybaven praktickými šroubovacími konektory s roztečí 2,54 mm . Vstupní strana obsahuje piny V (napájení), G (zem), DAT (datová linka) a CLK (hodinová linka). Výstupní strana poskytuje signály D5 (5 V data), !D5 (5 V invertovaná data) a C5 (5 V hodinový signál). To umožňuje modulu pracovat jak s LED pásky používajícími jednu datovou linku, tak s řešeními vyžadujícími další hodinový signál. Pixel Shifter je určen pro mikrokontroléry využívající logiku 3,3 V. Modul je kompatibilní s RP2040, ESP32, ESP8266, STM32, SAMD, Raspberry Pi a mnoha dalšími platformami vybavenými digitálními výstupy. Je kompatibilní s oblíbenými adresovatelnými LED diodami NeoPixel, WS2812B, WS2811, SK6812, DotStar (SK9822) a ovladači vyžadujícími invertovaný signál, jako je například TM1814 .
Adafruit Pixel Shifter je navržen pro práci s adresovatelnými LED diodami, jako jsou WS2811, WS2812, SK6812 a další kompatibilní řešení.
Programování a spolupráce s WLED
Modul nevyžaduje žádný proprietární software a funguje jako hardwarový převodník signálu. Lze jej použít s knihovnami Adafruit NeoPixel, FastLED, CircuitPython NeoPixel a dalšími adresovatelnými knihovnami pro řízení LED osvětlení . Pixel Shifter funguje dobře i v projektech založených na WLED a poskytuje správné logické úrovně pro LED pásky řízené ESP32 nebo ESP8266.
Technické specifikace převodníku
- Konverzní systém: 74HCT2G34
- Napájecí napětí: 3 V až 5 V
- Počet signálových kanálů: 2
- Invertovaný signálový výstup: ano
- Maximální frekvence signálu: 10 MHz
- Podporované typy signálů: data a hodiny pro adresovatelné LED diody
- Konektory: 2,54 mm šroubovací svorky
- Podporované velikosti vodičů: 18 AWG až 26 AWG
- Vestavěné NeoPixel LED: ano
- Možnost vypnutí diagnostické diody: ano
- Rozměry: 25,5 × 15 × 10,2 mm
- Hmotnost: cca 3,5 g
Obsah sady
- 1x modul Adafruit Pixel Shifter
Další funkcí desky je vestavěná dioda NeoPixel, která slouží jako diagnostický indikátor.
