Popis produktu: Modul čtečky karet SD
Modul, který usnadňuje připojení SD karty k základní desce. Je napájen napětím 5 V nebo 3,3 V. Komunikačním rozhraním je sériová sběrnice SPI. Závěrem jsou populární konektory Goldpin, které vám umožní připojit paměťovou kartu k vývojové sadě (např. STM32Discovery nebo Arduino ) pomocí drátů .
| Pozor
Standardně SD karty pracují s napětím 3,3 V, proto je pro připojení čtečky k Arduinu nutné použít převodník napětí. Podrobný popis připojení je k dispozici na této adrese . |
Technická specifikace modulu čtečky karet SD
- Napájecí napětí: 3,3 V nebo 5 V
- Komunikační rozhraní: SPI
- Integrovaný stabilizátor napětí 3,3 V (LM1117)
- Nainstalovaný slot pro SD kartu s vyhazovačem
- Rozměry modulu: 50 x 31 mm
- Průměr montážních otvorů: 2,2 mm
Čtečky tohoto typu mohou obsahovat drobné škrábance a nedokonalosti vyplývající z ručního pájení prvků, ale jejich funkčnost je plně zachována. Pro náročnější uživatele doporučujeme moduly potažené speciálním lakem, např. Čtečku SD karet SparkFun .

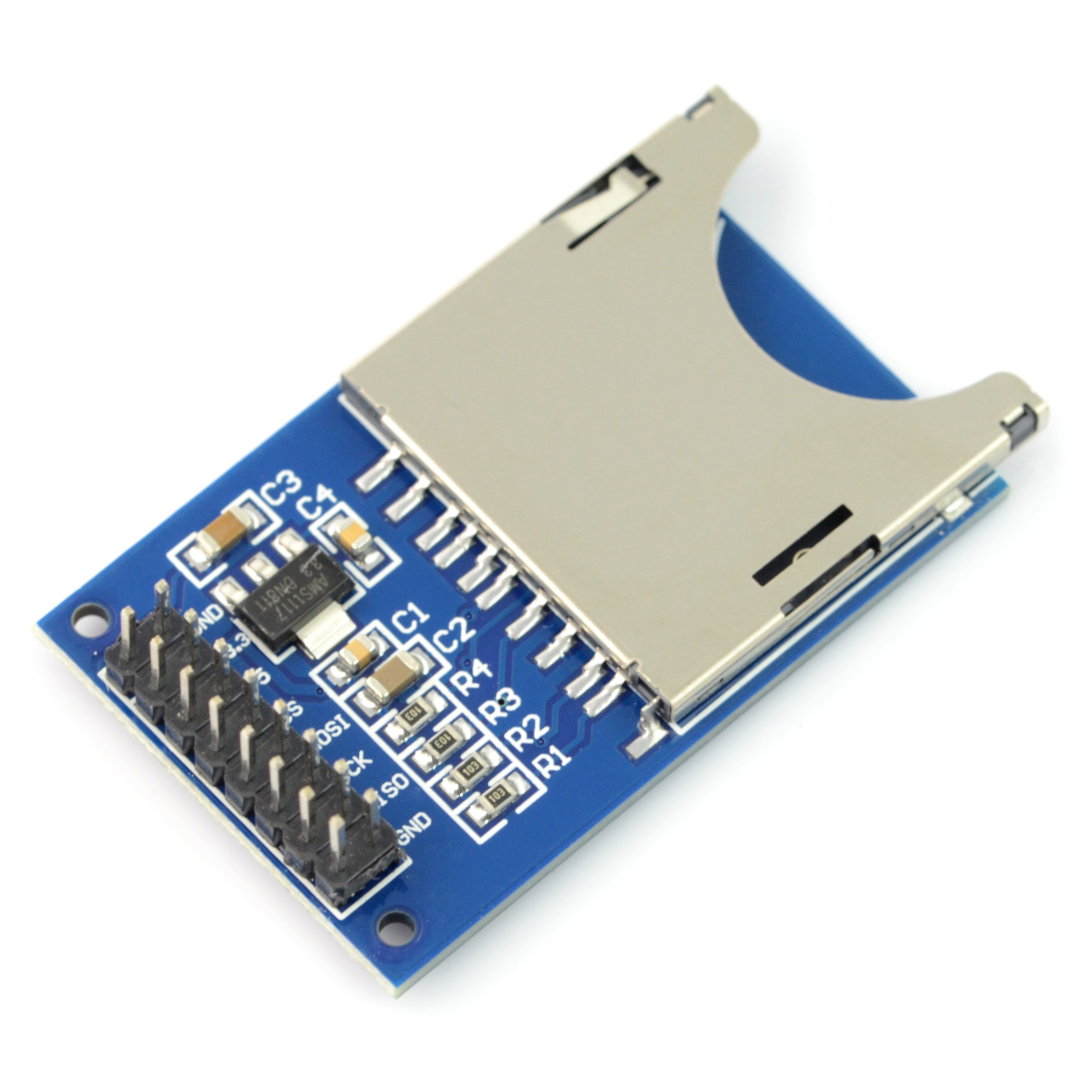

Schéma rozložení čtečky karet SD
Na desce jsou: slot pro SD karty s ejektorem, stabilizátor napětí a pasivní prvky nezbytné pro správnou funkci systému.
Schéma modulu se čtečkou SD karet.
