Specifikace RC Switch Pololu 2801
- Napájecí napětí: 2,5 V až 5,5 V
- Kapacita výstupního proudu: až 25 mA
- Rozměry: 10 x 10 mm
- Hmotnost: 0,3 g (bez konektorů)
- Zahrnuta:
- Modul a konektory pro samopájení
Podrobnosti v uživatelské příručce .
Popis produktu: RC Switch s digitálním výstupem - Pololu 2801
Modul převádí rádiové signály ze standardních hobby vysílačů na digitální signály nula jedna . Deska pracuje s napětím 2,5 až 5,5 V, účinnost výstupního proudu je 25 mA. Sada obsahuje: modul s konektory goldpin pro samopájení.
Princip činnosti
Systém měří šířku pulzů z RC přijímače připojeného ke pinu RC IN a porovnává ji s uživatelem nastavenou prahovou hodnotou (standardně 1700 μs). Pokud je mezní hodnota překročena, spínač se aktivuje. Modul má také funkci bezpečného spuštění , která zabraňuje nechtěnému zapnutí.

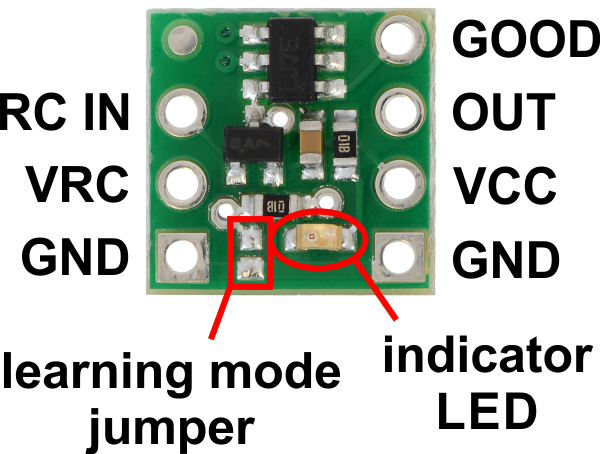

Schéma pinů v RC Switch - Pololu 2801.
Vede v RC přepínači
| název | Popis |
| VCC | Napájecí napětí: 2,5 V - 5,5 V |
| GND | Hmotnost systému |
| RC IN | Vstup RC signálu |
| DOBRÝ | Indikátor správného rádiového signálu (10 - 330 Hz, 0,5 - 2,5 ms pracovního cyklu) |
| VEN | Digitální výstup s proudovou účinností až 25 mA |
