Popis produktu: Senzor prachu / vzduchu PM1.0 / PM2.5 / PM10 - PMS3003 - 5 V UART
Senzor prachu vám umožňuje sledovat čistotu vzduchu, měří koeficienty PM1.0, PM2,5 a PM10 . Vybaveno senzorem, který detekuje částice o průměru větším než 0,3 μm , např. Cigaretový kouř. Systém je napájen napětím 5 V , zatímco rozhraní pracuje s napětím 3,3 V , komunikuje přes rozhraní UART.
Modul pro měření kvality vzduchu PMS3003
Snímač kvality vzduchu PM3003 je založen na optické (laserové) metodě měření obsahu suspendovaného prachu. Laserové světlo dopadající na částice nečistot procházející měřící komorou je rozptýleno a je detekováno zabudovaným fotodetektorem. Signál z fotocitlivého prvku je poté zesílen, filtrován a analyzován interním procesorem.
Modul PM3003 má 8kolíkový konektor, který uživateli poskytuje jak napájecí sběrnici (GND a + 5V), tak ovládací kolík (SET), resetovací linku (RESET) a vstup a výstup rozhraní UART (RXD, TXD). Důležité je, že snímač je přizpůsoben pro práci s mikrokontroléry s I / O síťovým napětím do 3,3 V. V případě připojení k 5-voltovým systémům (např. Arduino) by měl být použit převodník logické úrovně.
Senzor prachu / vzduchu PM1.0 / PM2.5 / PM10 - PMS3003 - 5 V UART.

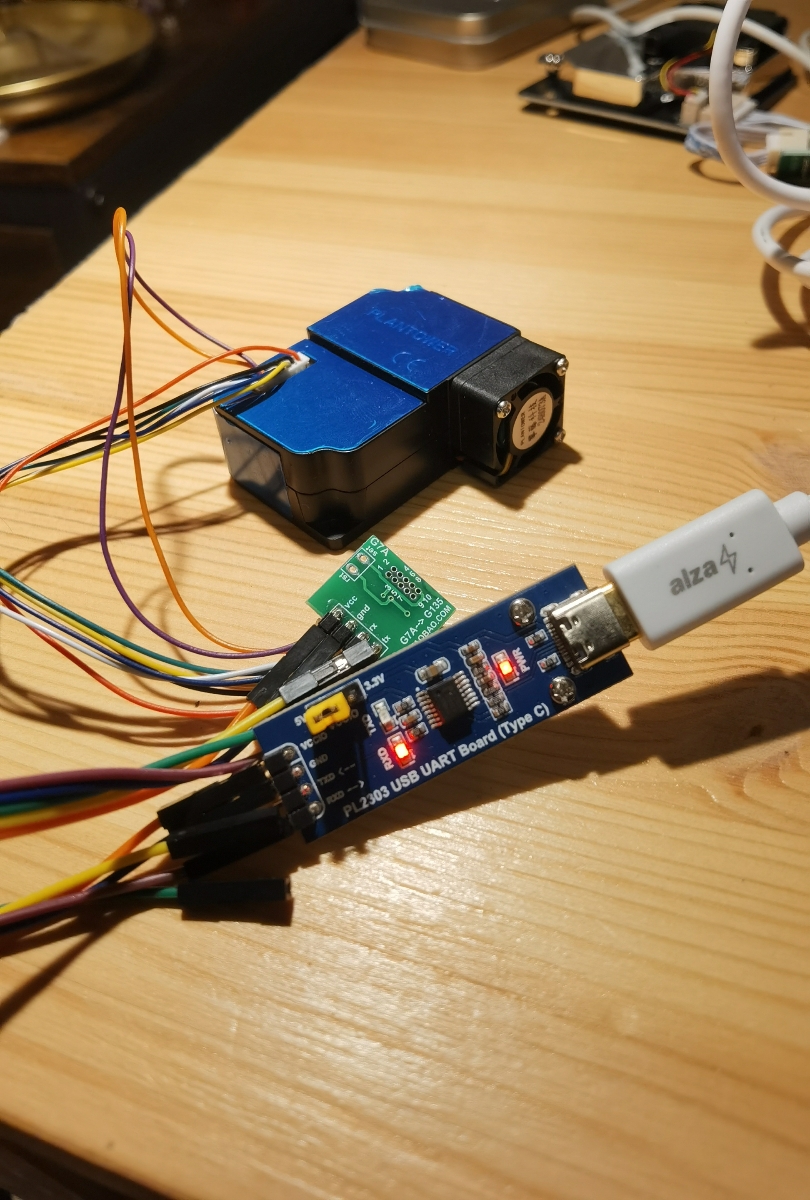

Připojení snímače prachu / vzduchu PMS3003
Senzor má osm pinů, jejich popis je v tabulce.
| Kolík | Popis |
|---|---|
| Pin 1 | VCC - napájecí zdroj 5 V. |
| Pin 2 | Hmotnost zařízení. |
| Kolík 3 | Pin SET |
| Pin 4 | RXD - přijímač UART Pracuje s napětím 3,3 V. |
| Kolík 5 | TXD - UART vysílač. Pracuje s napětím 3,3 V. |
| Kolík 6 | Resetovat. Pracuje s napětím 3,3 V. |
| Pin 7 |
Nepřipojený |
| Kolík 8 |
Nepřipojený |
Zařízení pracuje s napětím 3,3 V, pro připojení k zařízení pracujícímu s vyšším napětím doporučujeme použít měnič napětí .
Specifikace snímače prachu / vzduchu PMS3003
- Napájecí napětí: 5V
- Pracovní napětí: 3,3 V
- Odběr proudu: až 100 mA
- Aktuální spotřeba v pohotovostním režimu: až 200 µA
- Rozsah měření:
- od 0,3 um do 1,0 um
- od 1,0 um do 2,5 um
- od 2,5 um do 10 um
- Doba odezvy: až 10 s
- Pracovní teplota: od -10 ° C do 60 ° C
- Rozměry dlaždic: 65 x 42 x 23 mm
- Hmotnost: 36 g
Zahrnuta
- Senzor PMS3003
- Čára
Aplikace a montáž snímače PMS3003
Snímač prachu / vzduchu PMS3003 PM1.0 / PM2.5 / PM10 - 5V UART je ideální pro systémy měření kvality vnitřního vzduchu, ale široký rozsah provozních teplot (-10 ° C až +60 ° C) umožňuje také venkovní měření (po použití vhodného krytu).
Malé rozměry senzoru (pouze 65 x 42 x 23 mm) umožňují snadnou integraci do krytu cílového zařízení. Nezapomeňte zajistit volný průchod vzduchu na vstupní i výstupní straně měřicího kanálu. Dva montážní otvory zajišťují jednoduchou a pevnou montáž zařízení.
