Popis produktu: 5svorkový nástavec - příslušenství pro pilulku Shelly
5-pinový Shelly shield umožňuje pohodlné používání hardwarových rozhraní The Pill . Příslušenství poskytuje přístup ke třem vstupním a výstupním linkám, 5V napájecí svorce a GND , což zjednodušuje připojení senzorů, tlačítek a dalších ovládacích prvků. Linku IO1 lze použít s teplotními senzory DS18B20, teplotními a vlhkostními senzory DHT22, analogovým vstupem a digitálními signály . Linky IO2 a IO3 lze konfigurovat jako digitální vstupy nebo výstupy. Shield je praktickým řešením pro budování instalací chytré domácnosti, testování prototypů a vývoj vlastních elektronických projektů.

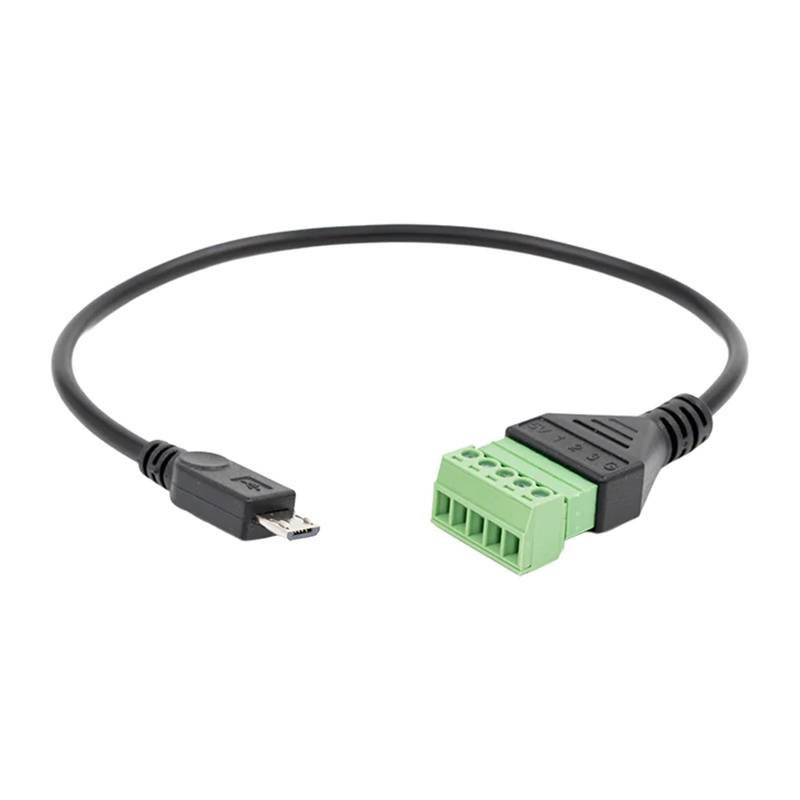

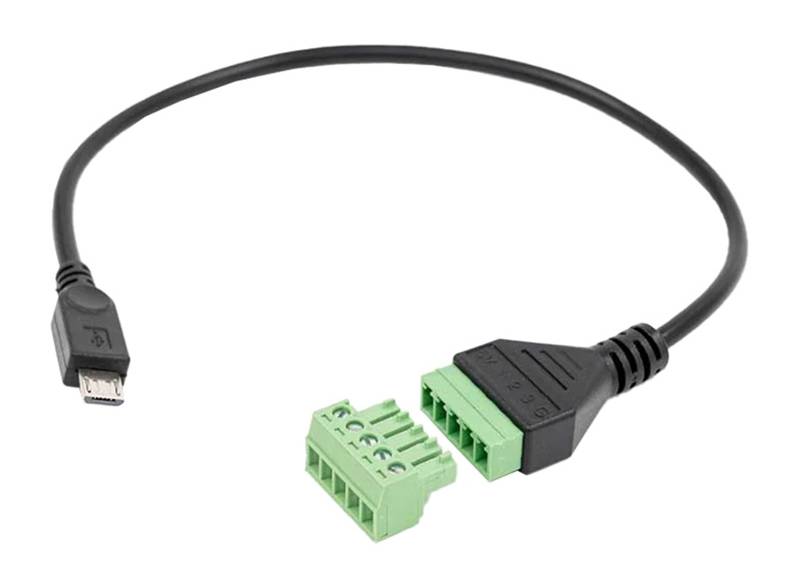

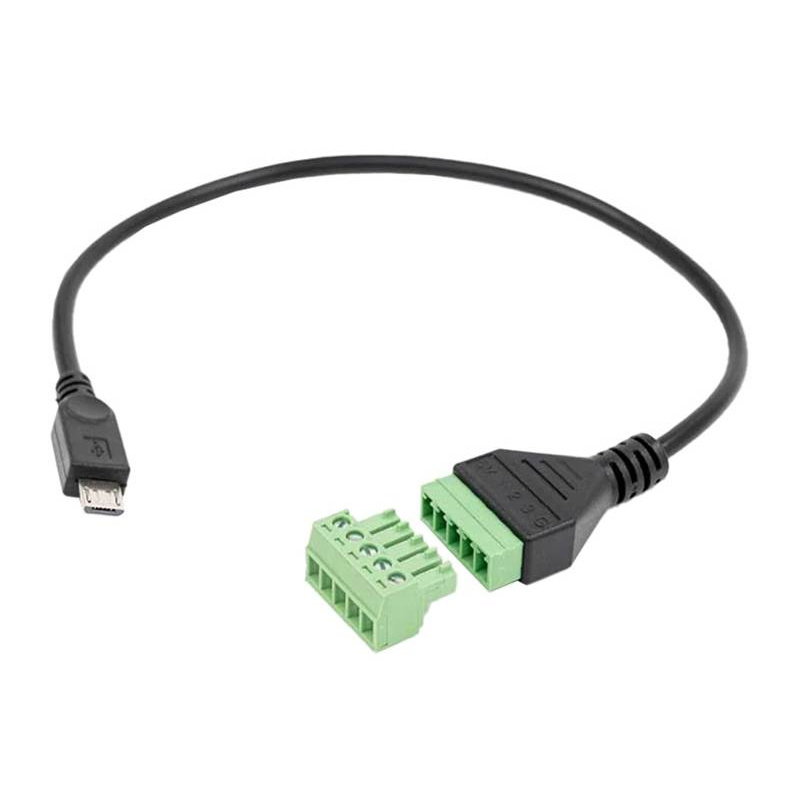

5svorkový nástavec - příslušenství pro pilulku Shelly.

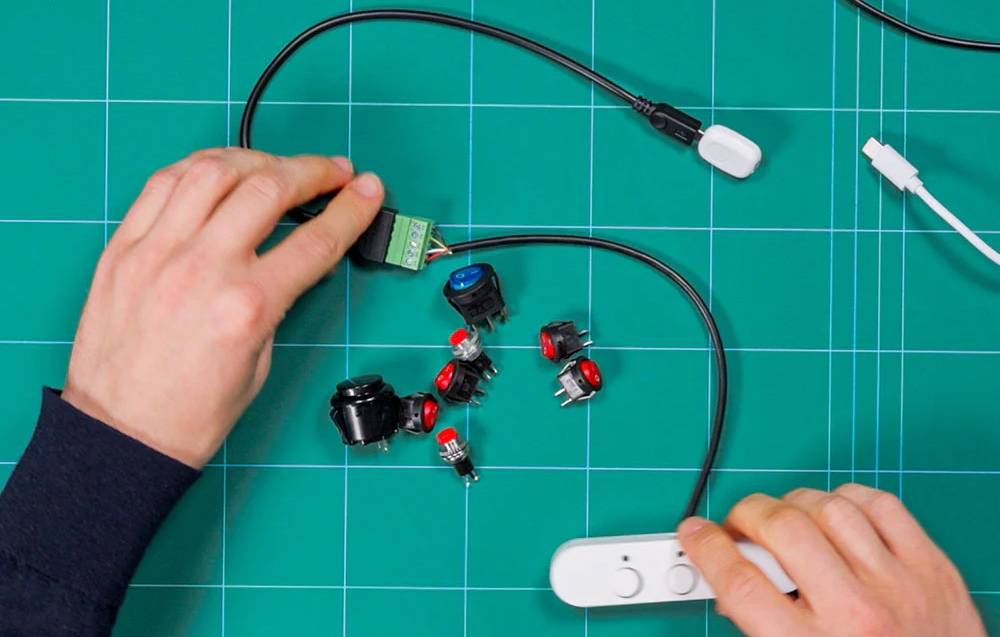

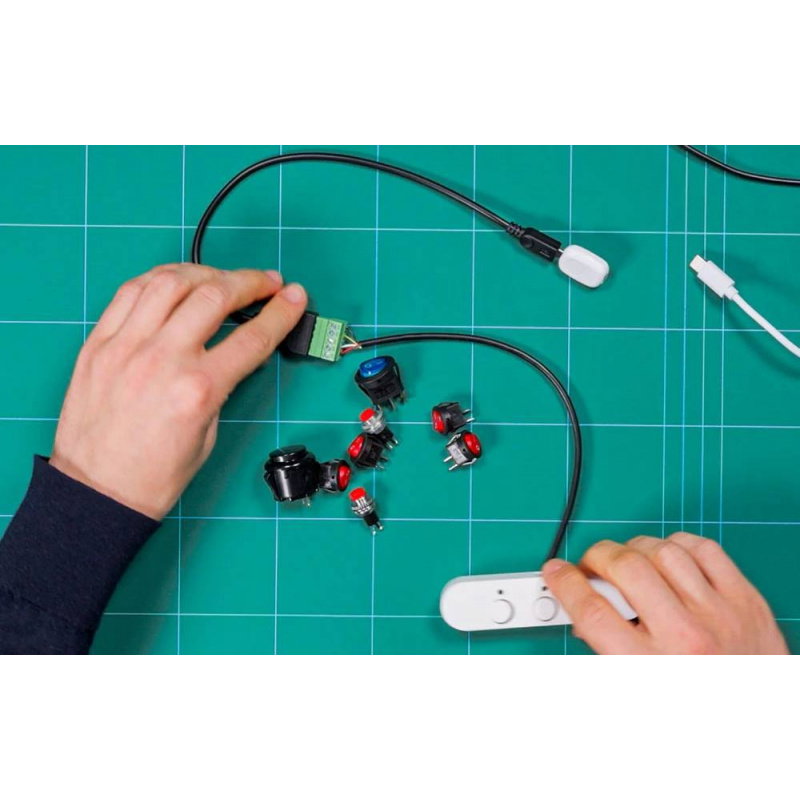

Adaptér lze použít k připojení teplotních a vlhkostních senzorů, tlačítek, spínačů a zařízení přenášejících analogové nebo digitální signály.
Klíčové vlastnosti doplňku Shelly 5-Terminal
- Pět připojovacích svorek : snadné připojení napájení, senzorů a ovládacích prvků
- Tři konfigurovatelné I/O linky : přístup k logickým vstupům a výstupům 3,3 V
- Multifunkční linka IO1 : podporuje senzory DS18B20 a DHT22, analogový vstup a digitální vstup nebo výstup
- Dvě digitální linky IO2 a IO3 : konfigurovatelné jako digitální vstupy nebo výstupy
- Analogový vstup : měření signálů v rozsahu od 0 V do 2,5 V
- Svorky 5V a GND : mohou napájet připojené senzory nebo modul Pill
- Vyhrazená kompatibilita : Příslušenství navržené pro práci s pilulkou Shelly
- 24cm dlouhý kabel : pohodlné uspořádání prvků během montáže
Technické specifikace rozšíření
Shelly The Pilulka
- Kompatibilita: Shelly The Pill
- Počet svorek: 5
- Svorky: 5V, IO1, IO2, IO3, GND
- Počet konfigurovatelných vstupů a výstupů: 3
- Logická úroveň vstupů a výstupů: 3,3 V
- IO1: Podpora DS18B20, DHT22, analogového vstupu a digitálního vstupu nebo výstupu
- IO2: digitální vstup nebo výstup
- IO3: Digitální vstup nebo výstup
- Rozsah analogového vstupu: 0 V až 2,5 V
- Napájecí svorka: 5V
- Referenční svorka: GND
- Provozní teplota: 0 °C až 40 °C
- Skladovací teplota: -20 °C až 40 °C
- Relativní vlhkost: 30 % RV až 70 % RV
- Maximální provozní nadmořská výška: 2000 m nad mořem
- Délka kabelu: 24 cm
- Barva: černá
- Rozměry: 44 x 23 x 10 mm
- Hmotnost: 23 g
Obsah sady
- Kryt Shelly pro 5 svorek
Přístup k napájení a konfigurovatelným I/O linkám snižuje potřebu dalších adaptérů a usnadňuje rychlé změny návrhu.
