Popis produktu: RF Explorer Pro - nástroj pro analýzu a optimalizaci RF pásem s měřičem výkonu a GPS anténou - Seeedstudio 114993046

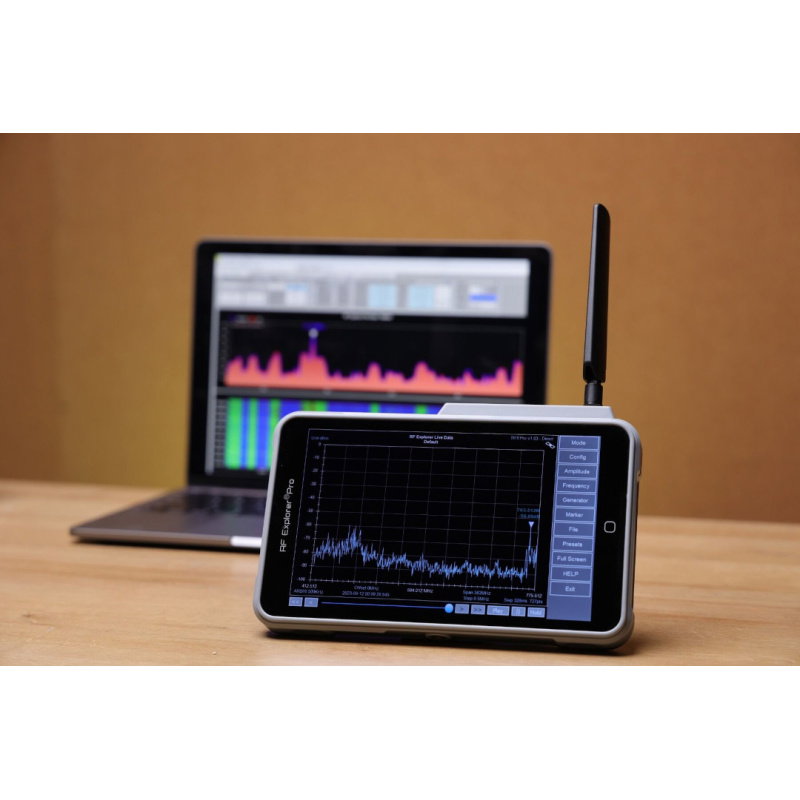

RF Explorer Pro je pokročilý nástroj pro analýzu a optimalizaci RF signálů od společnosti Seeedstudio . Kombinuje spektrální analyzátor, měřič výkonu a sledovač signálu s intuitivním uživatelským rozhraním na dotykovém displeji s vysokým rozlišením . Díky provozním režimům, jako jsou Zero Span a Waterfall 2D/3D , nabízí toto zařízení bezkonkurenční flexibilitu při analýze a monitorování široké škály RF signálů, od IoT až po spojitě modulované signály. Jeho širokopásmový design umožňuje rychlou detekci událostí až do 8 GHz , zatímco pokročilý měřič výkonu a sledovač signálu umožňují přesnou diagnostiku a charakterizaci RF systémů. Je vybaven funkcemi pro analýzu, jako je mapa pokrytí signálem, analyzátor WiFi a možnosti exportu dat , a je tak nezbytným nástrojem pro profesionály v oblasti bezdrátových technologií.
RF Explorer Pro - nástroj pro analýzu a optimalizaci RF pásem s měřičem výkonu a GPS anténou - Seeedstudio 114993046.
RF Explorer Pro je pokročilý nástroj pro analýzu a optimalizaci RF signálů.Speciální funkce
- Pokročilé analytické funkce – Umožňuje přesné skenování spektra od 15 MHz do 7,5 GHz s využitím řady pokročilých režimů, jako je Zero Span, Waterfall 2D a 3D, a poskytuje tak podrobnou analýzu signálu.
- Dotykový displej - nabízí rozlišení 1280 x 800 pixelů s jasem 250 cd/m2 a kontrastním poměrem 800:1
- Měřič výkonu – umožňuje rychlé rozpoznání událostí v pásmech 10 MHz až 8 GHz za pouhých 100 mikrosekund
- Tepelná mapa pokrytí – Využívá externí GPS asistenci a ruční ovládání k měření síly signálu v terénu a vytváří tepelnou mapu zobrazující oblasti pokrytí.

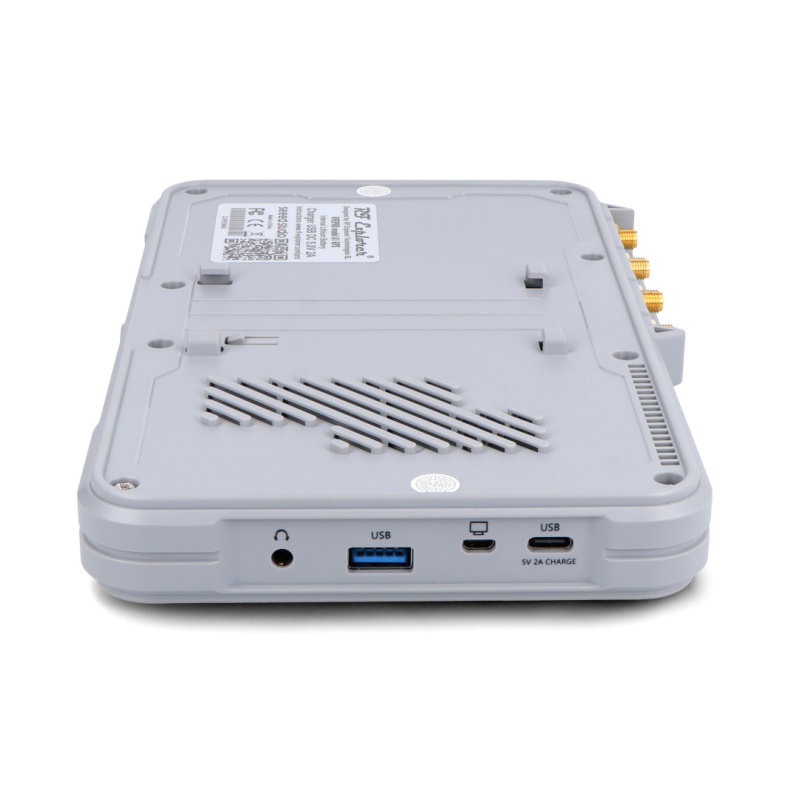

- Různé porty a konektory - vybavené USB 3.0, audio jackem, portem microHDMI, slotem pro kartu microSD a ethernetovým konektorem s USB adaptérem
Aplikace
- Telekomunikace a komunikace
- Optimalizace bezdrátové sítě
- Internet věcí
- RF inženýrství a testování
- Analýza WiFi sítě
- Bezpečnostní a rádiový dohled

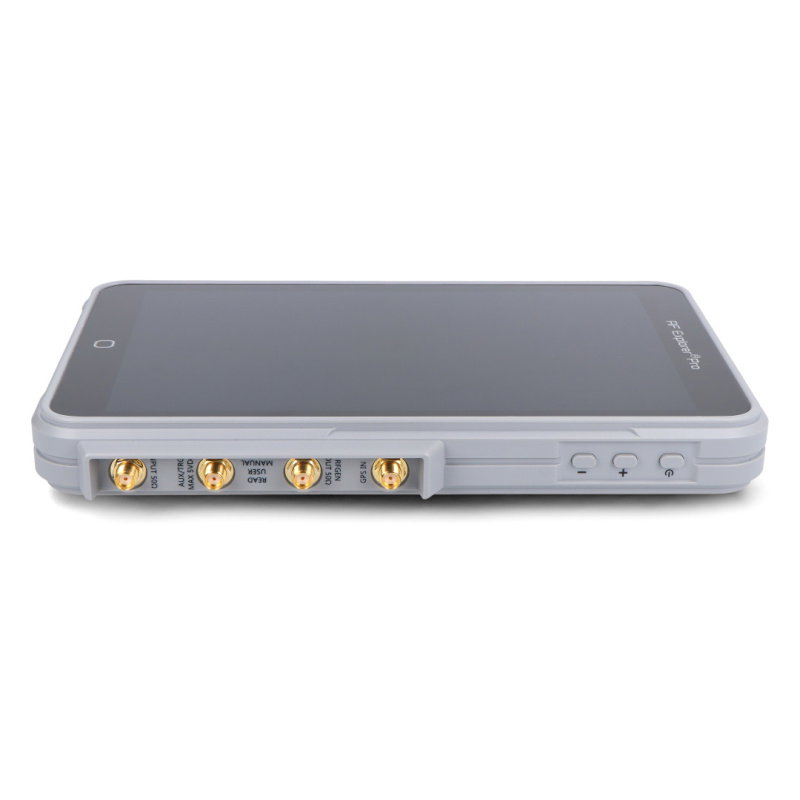

Uspořádání prvků na zařízení
- Výstup měřiče výkonu
- Pomocný konektor SMA
- Generátor sledování signálu, SMA konektor
- Výstup GPS antény
- Tlačítka hlasitosti
- Tlačítko zapnutí/vypnutí
- USB typu C
- HDMI výstup
- USB 3.0
- Audio konektor

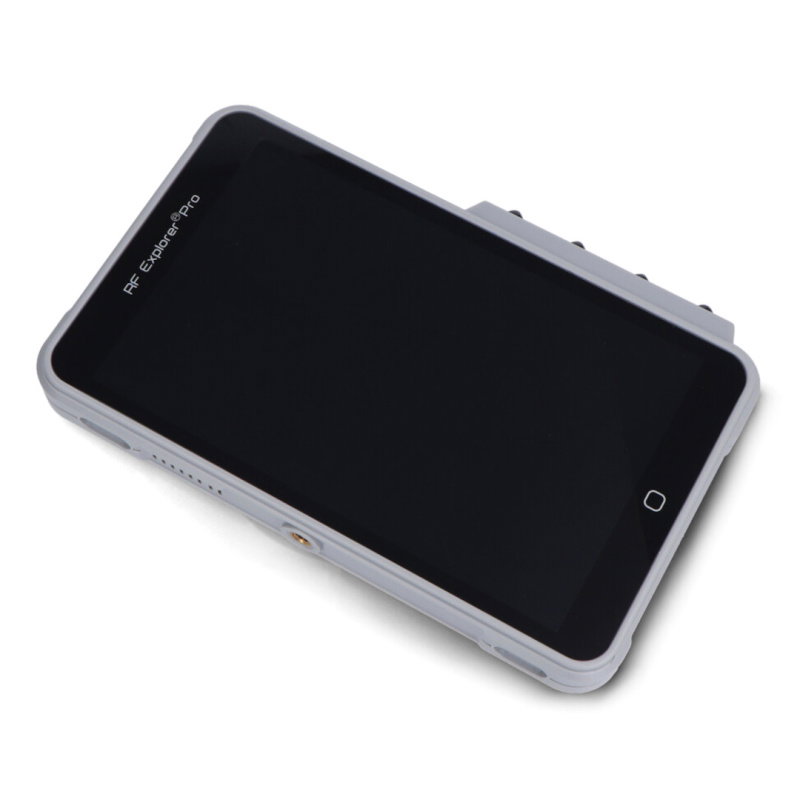

- IPS displej

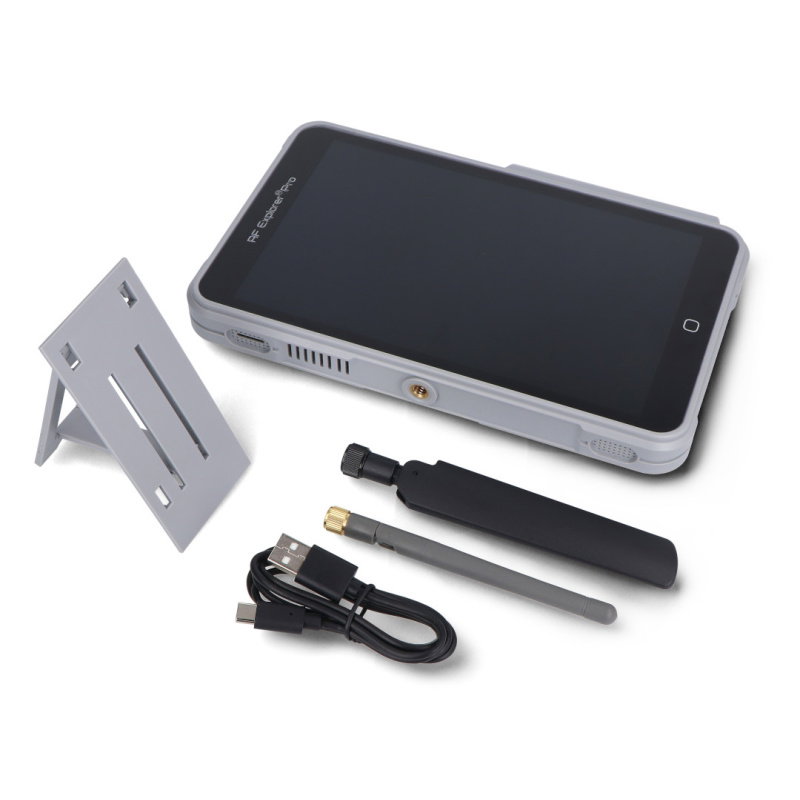

Obsah sady
- RF Explorer Pro
- Anténa Rubber Duck UHF 400-900 MHz SMA
- Černá UHF 900-6000 MHz SMA anténa
- Kabel USB typu C

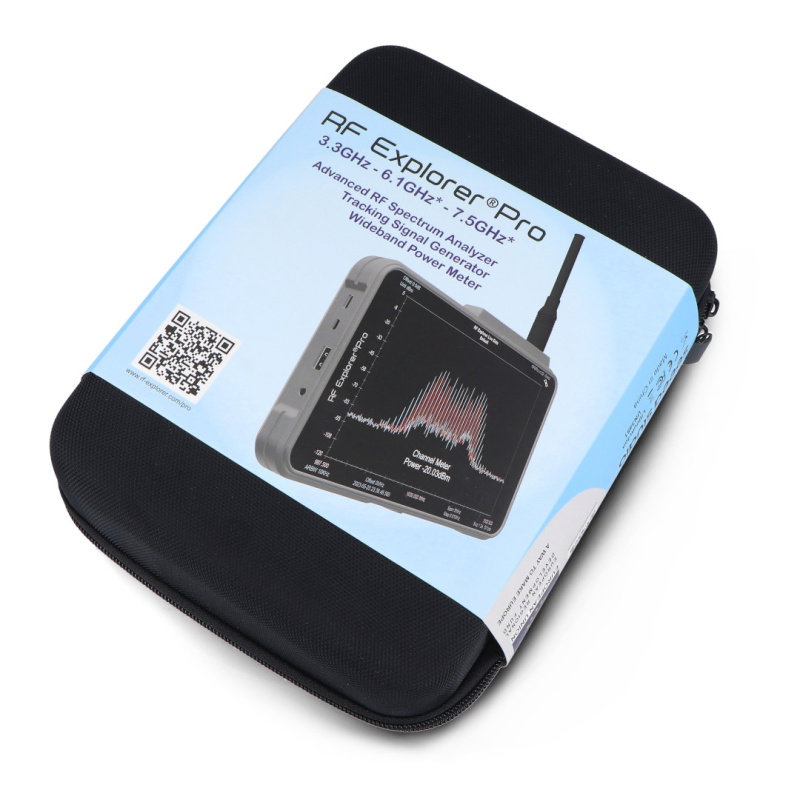

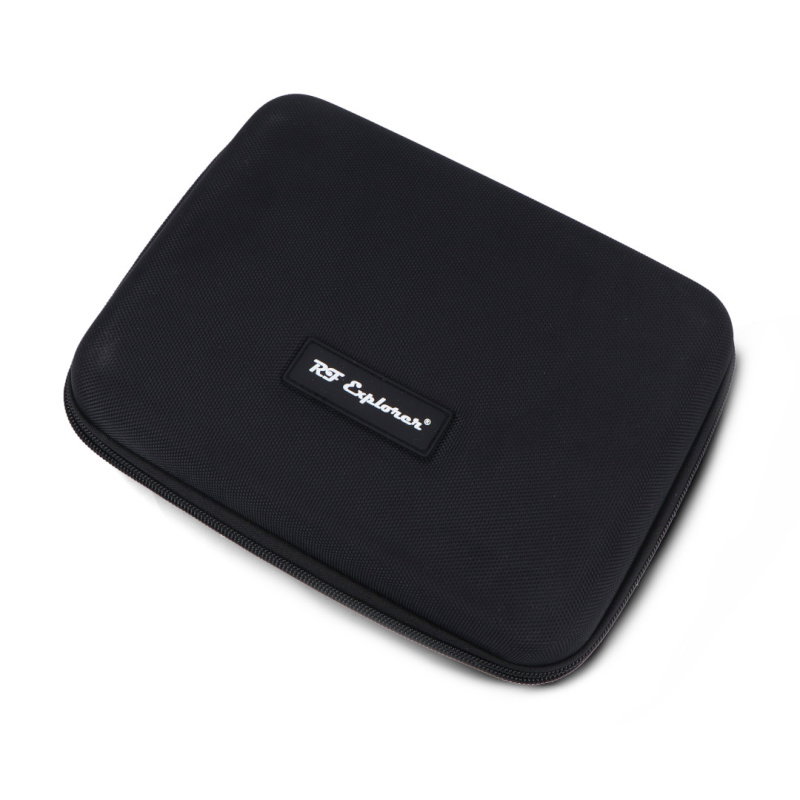

- Praktické pouzdro
Technické specifikace
Analyzátor RF pásem
- Frekvenční rozsah: základní, 15 MHz až 3,3 GHz
- Rozsah: 0 (nulový rozsah), 500 kHz až 6 GHz (rozmítání)
- Displej: LCD 1280 x 800 px, 16,7 milionů barev, s podsvícením
- Frekvenční rozlišení: 1 kHz
- Rozlišení šířky pásma (RBW): Automatické od 3 kHz do 600 kHz
- Tovární kalibrace: povolena
Měřič výkonu
- Frekvenční rozsah: 10 MHz až 8 GHz
- Dynamický rozsah:
- Přímý: -60 dBm až +10 dBm
- S LNA: -130 dBm až -30 dBm
- S atenuátorem: -80 dBm až -10 dBm
- Provozní režimy: nepřetržitý, spouštěcí
- Detekce událostí: 100 µS
Generátor sledování signálu
- Frekvenční rozsah: 24 MHz až 6 GHz
- Rozsah výstupního výkonu: -40 dBm až -30 dBm v krocích po 3 dB, -10 dBm až 0 dBm v krocích po 3 dB
- Provozní režimy: CW, frekvenční rozmítání, amplitudové rozmítání
Další informace
- Baterie: Interní, Li-ion 4500 mAh
- Anténní konektory: 2x SMA 50 Ω
- Rozhraní: USB 3.0, microHDMI, 3,5mm audio jack, slot pro kartu microSD, Ethernet (s adaptérem USB typu C)
- Maximální vstupní výkon: +33 dBm s interním atenuátorem
- Průměrná hladina hluku: -110 dBm
- Stabilita a přesnost frekvence: TCXO ±0,5 ppm
- Pouzdro: odolné, s hliníkovými prvky
- Hmotnost: 570 g
- Rozměry: 215 × 140 × 25 mm
