Popis produktu: V3Link Camera Kit - sada čtyř kamer IMX219 8MPx - FPD-Link - pro vývojové desky TI - ArduCam B0489
ArduCam V3Link Camera Kit je inovativní řešení nabízející čtyři kamerové moduly IMX219 s rozlišením 8 MPx , kompatibilní s platformami TI SK-AM62A-LP / AM68A / AM69A . Díky technologii V3Link sada umožňuje přenos dat a energie na vzdálenost až 10 m prostřednictvím stíněných koaxiálních kabelů, což zajišťuje nízkou latenci a spolehlivost. Funkce čtyřkanálové správy umožňuje přepínat mezi kamerami nebo je ovládat nezávisle . Sada je ideální pro aplikace, jako je ADAS, monitorování, průmyslové systémy a lékařské zobrazování. Jednoduché ovládání plug-and-play umožňuje okamžité použití bez nutnosti dalšího nastavení, což šetří čas a zdroje.
V3Link Camera Kit - sada čtyř IMX219 8MPx kamer - FPD-Link - pro vývojové desky TI - ArduCam B0489.
Sada čtyř kamer s adaptérem. Vývojovou desku TI je nutné zakoupit samostatně.
Klíčové vlastnosti sady V3Link Camera Kit
- Vysoké rozlišení IMX219 : 8megapixelový snímač CMOS poskytuje kvalitu obrazu Full HD v rozlišení 1080p při 30 snímcích za sekundu
- Přenos dat na dlouhé vzdálenosti : Technologie V3Link umožňuje přenosové vzdálenosti až 10 metrů s minimální latencí
- Kompatibilita TI SK-AM62A-LP / AM68A / AM69A : Sada optimalizovaná pro práci s platformami Texas Instruments
- Flexibilní správa kanálů : možnost přepínat mezi čtyřmi kamerami nebo je ovládat nezávisle
- Plug-and-play : jednoduchá instalace bez nutnosti dalších ovladačů nebo konfigurace
- Všestranné aplikace : sada je ideální pro ADAS, bezpečnostní systémy, průmyslové a lékařské aplikace
Pozor!
Sada neobsahuje vývojovou desku TI. Je nutné jej zakoupit samostatně.
Praktické aplikace
ArduCam V3Link Camera Kit je ideální pro pokročilé systémy monitorování a počítačového vidění . V automobilovém průmyslu (ADAS) jej lze použít k detekci překážek a sledování prostředí. V zabezpečovacích systémech umožňuje vytvářet spolehlivé, vícekanálové kamerové systémy. V průmyslu a medicíně umožňuje přesné sledování výrobních procesů a lékařského zobrazování při zachování vysoké kvality obrazu na velké vzdálenosti.
V3Link umožňuje přenos dat a energie na vzdálenost až 10 m.
Sada kamery V3Link je dodávána s koaxiálními kabely a plochými kabely FPC.
Konfigurace desky
Sada kamery ArduCam V3Link byla navržena pro uživatele, kteří oceňují jednoduchost nastavení. Díky technologii plug-and-play sada nevyžaduje instalaci dalších ovladačů nebo složitého softwaru . Jednoduše připojte kamery k desce přijímače pomocí přiložených koaxiálních kabelů a poté je integrujte s platformou TI. Podrobné pokyny jsou k dispozici v dokumentaci výrobce, které vám pomohou rychle začít.
Technické specifikace desky adaptéru přijímače
- Podporovaný počet senzorů: až 4 senzory
- Protokol přenosu dat: MIPI CSI-2 v1.3
- Typ portu MIPI: 2 x výstupní porty MIPI CSI-2
- Rychlost I2C: Dva porty I2C, až 1 Mb/s
- Přenosový kabel: FPD Link (napájení přes koaxiální kabel - PoC)
Technické specifikace karty adaptéru fotoaparátu
- Napájení: jednoduché 1,8V
- Konektor: MIPI CSI-2
- Počet pruhů MIPI: 2 pruhy MIPI rozhraní
- Přenosový kabel: Transceiver kompatibilní s Power-over-Coax (PoC).
- Spotřeba energie: nízká, obvykle 0,28 W
- Rozsah provozních teplot: -20°C až 85°C

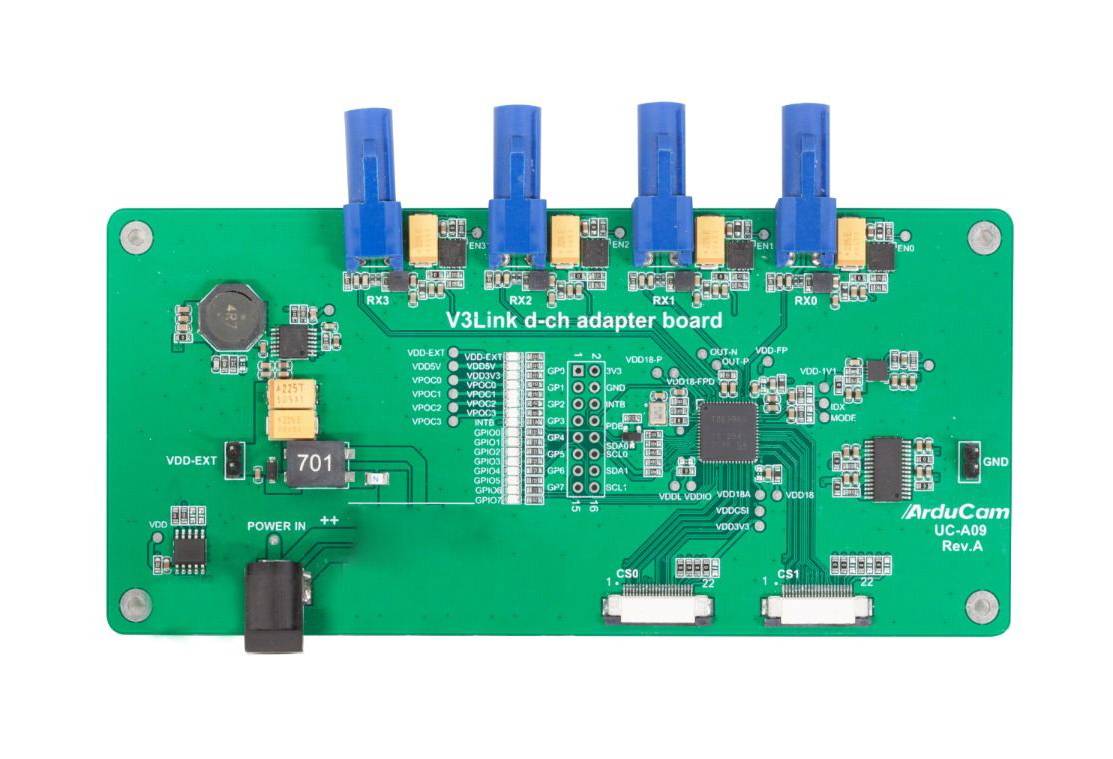

Deska ArduCam V3Link d-ch pro připojení k vývojové desce TI.

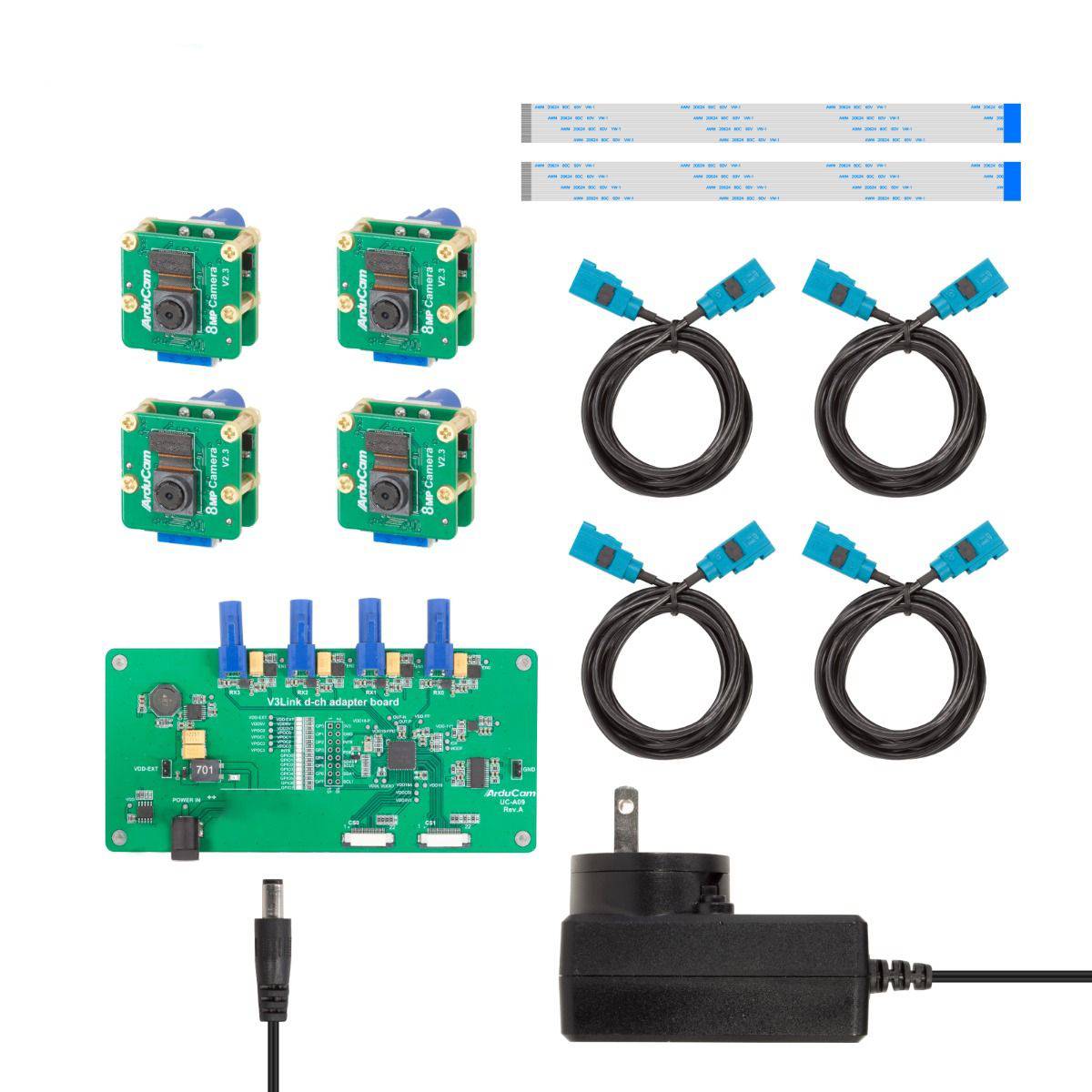

Položky zahrnuté v sadě.

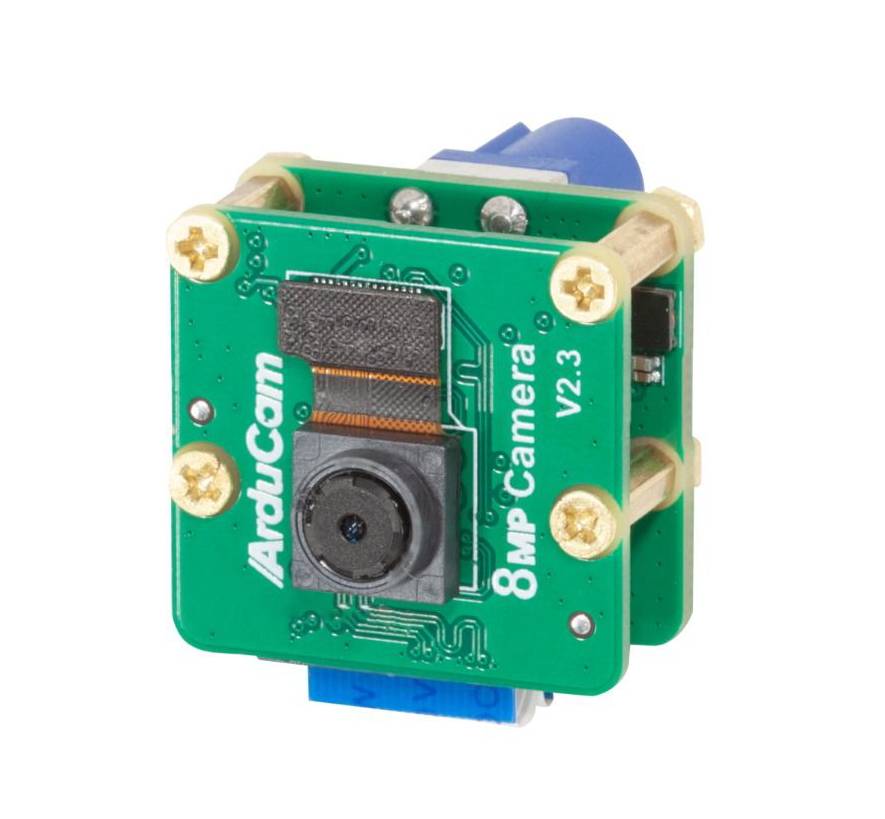

Technické specifikace fotoaparátu
- Obrazový snímač: Sony IMX219
- Rozlišení: 8 MPx
- Video režimy: 1080p 30fps, 640 x 480 px 30fps
- Optický formát: 1/4''
- Aktivní pixely: 3280 (V) x 2464 (V)
- Velikost pixelu: 1,12 x 1,12 µm
- Ohnisková vzdálenost: 3,04 mm
- Clona: F2,0
- Pozorovací úhel: 62,2°(V) x 48,8°(V)
- Rozhraní: MIPI CSI-2
- Výstup dat CSI-2: 2-řádkový režim
- Barevný filtr: Quad Bayer RGB
- Výstupní formát: RAW Bayer 10-bit
Typ závěrky: Rolling Shutter
- Špičkový proud: 300 mA
- Velikost kamerového modulu: 25 x 24 mm
Obsah sady
- 1x adaptérová deska přijímače ArduCam V3Link d-ch Rx
- 4x adaptérová deska kamery ArduCam V3Link Tx
- 4x kamerové moduly ArduCam IMX219
- 4x koaxiální kabel Fakra Z female-female o délce 1 m
- 4x FPC 22pinová stuha, délka 40cm
- 1x páska FFC 22pin, délka 15cm
- 1x Napájecí zdroj
