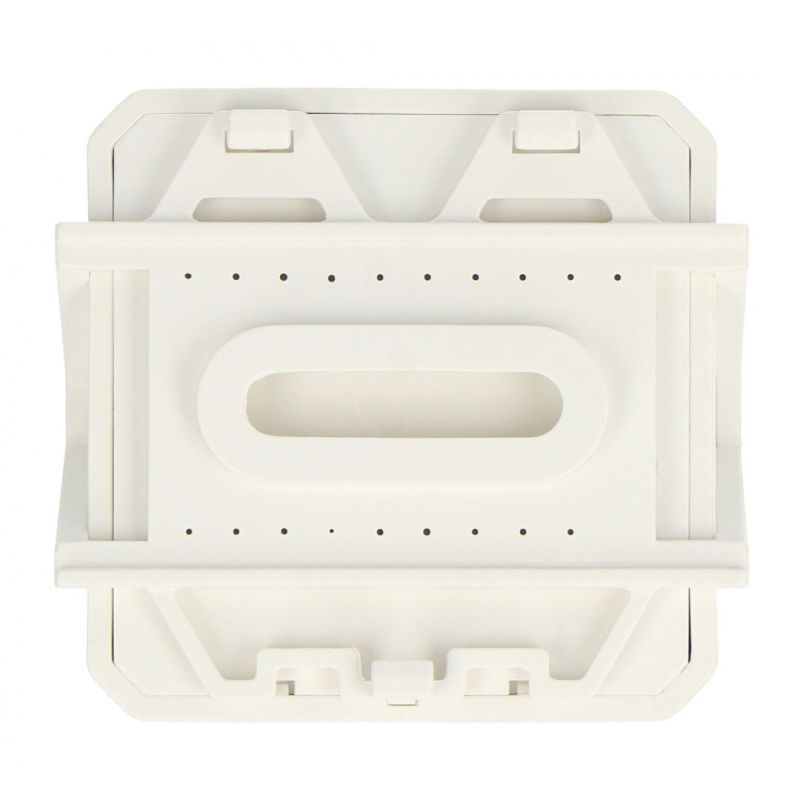

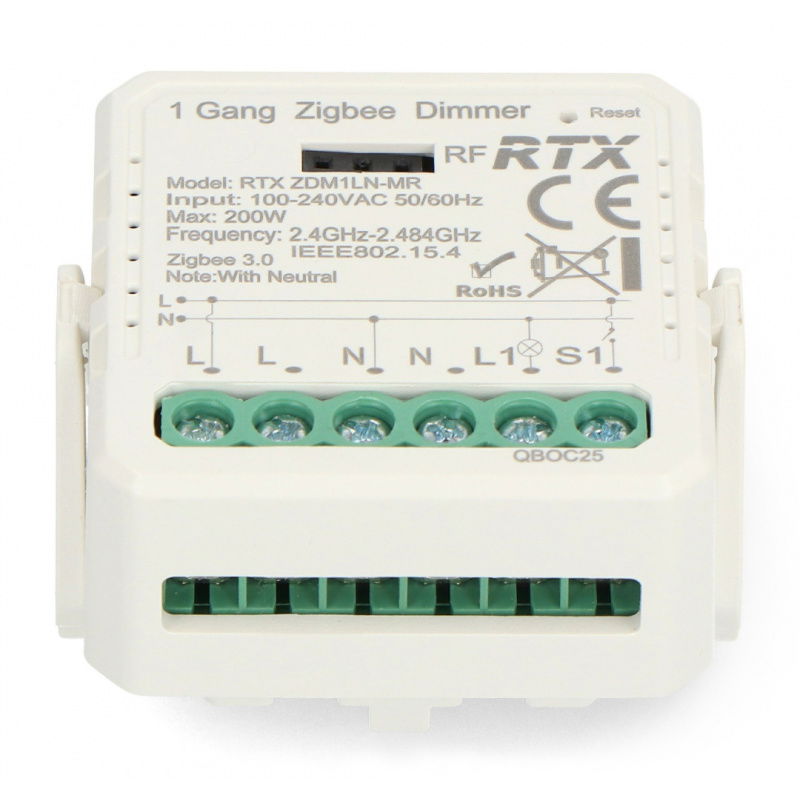

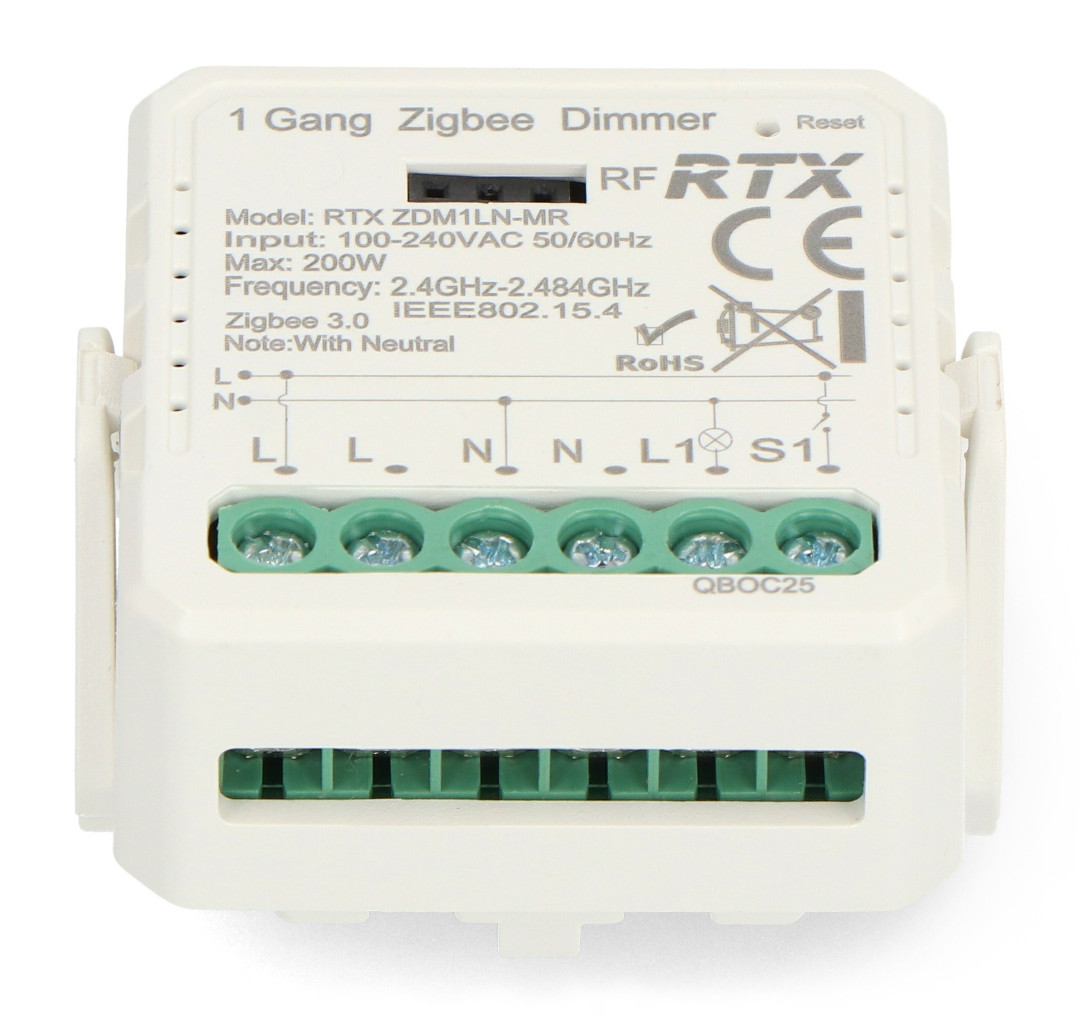

Popis produktu: RTX ZDM1LN-MR ZigBee Ovladač osvětlení Tuya ZIG-DM
Modul ovladače osvětlení , který umožňuje ovládat jas, zapínat nebo vypínat osvětlení na dálku nebo pomocí tradičního mechanického spínače. Pracuje se vstupním napětím 100-240 V AC s výkonem až 200 W. Malé rozměry modulu umožňují instalaci do rozvodné krabice. Modul komunikuje se sítí ZigBee , pro správný provoz by měla být použita ZigBee brána Tuya .
Klíčové vlastnosti ovladače osvětlení Tuya ZigBee
- Umožňuje automatické ovládání osvětlení
- Práce dle týdenního rozvrhu
- Funguje podle scénáře, v závislosti na ostatních prvcích systému.
- Dálkové ovládání přes chytrý telefon nebo na dálku pomocí tradičního spínače
- Malé pouzdro umožňuje instalaci do elektrické krabice
- Funguje s centrální ZigBee
Pozor Pro správnou funkci zařízení vyžaduje připojení k ZigBee bráně , kterou lze zakoupit samostatně. |

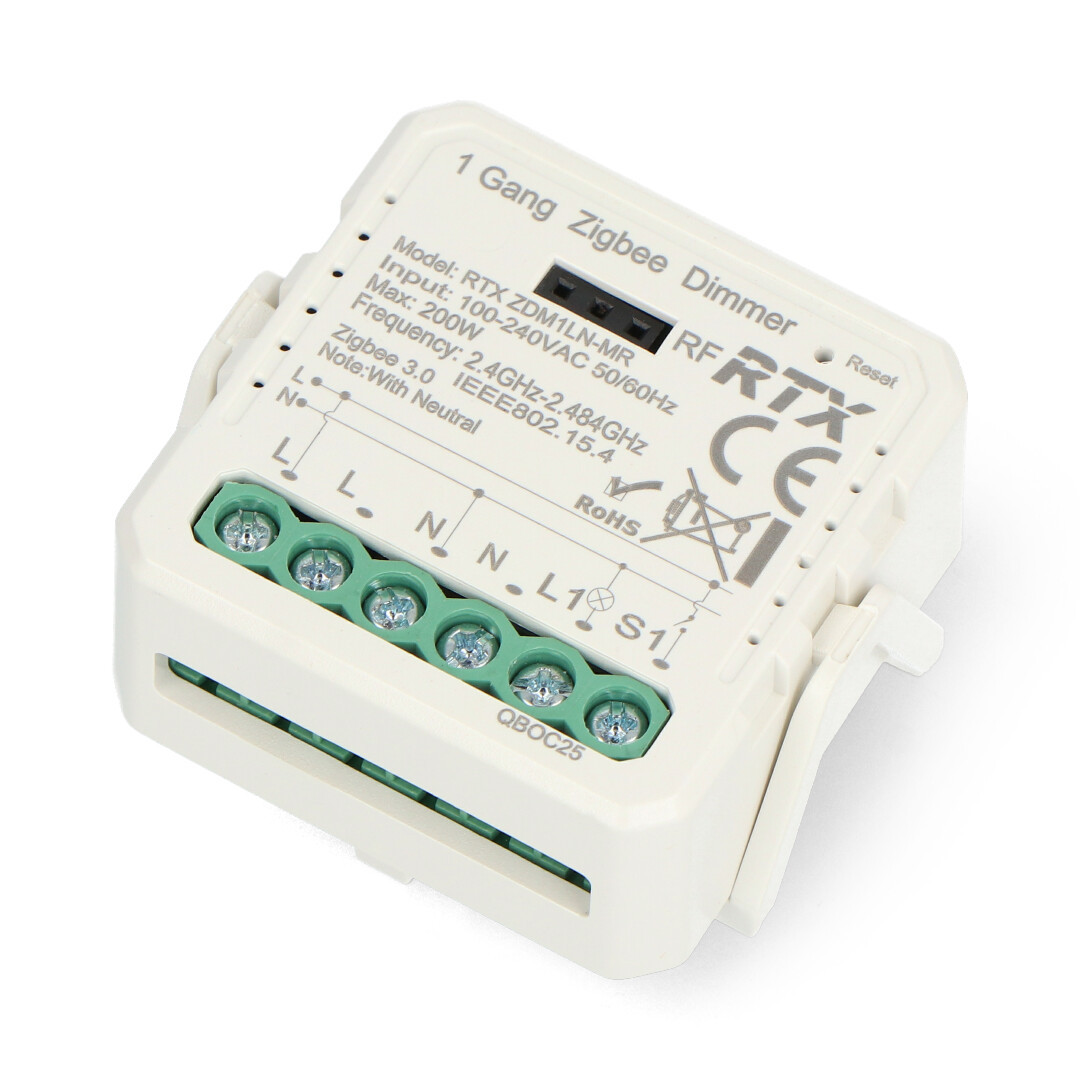

ZigBee regulátor osvětlení.
Schéma zapojení regulátoru.Schéma zapojení regulátoru

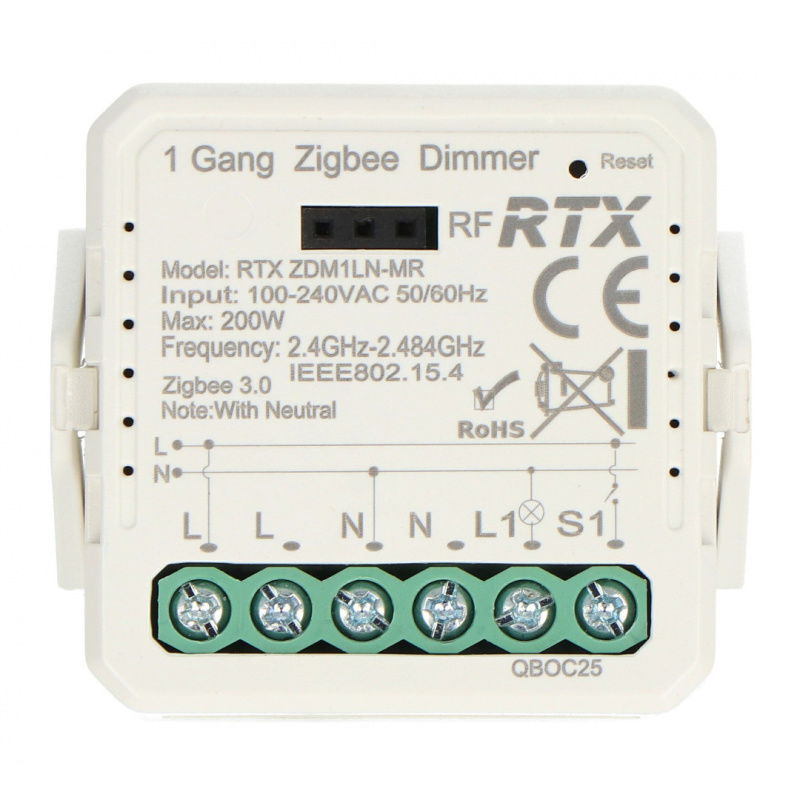

Před zahájením instalace regulátoru se ujistěte, že je obvod odpojen od napájení. Modul lze namontovat do elektrické krabice a ovládat pomocí tradičních mechanických spínačů, je také možné jej použít ve schodišťovém systému. Modul má šest šroubových konektorů, ke kterým můžete připojit vodiče pomocí šroubováku:
- L - Napájení 230 V, kladný pól.
- L - Napájení 230 V, kladný pól.
- N - napájení, nulový vodič - uzemnění.
- N - napájení, nulový vodič - uzemnění.
- L- - napájení řízeného světelného zdroje.
- S - možnost připojení externího tlačítka pro výstup L-, druhý vodič tlačítka by měl být připojen k fázovému vodiči označenému symbolem L. Existuje možnost použití schodišťového spínače.
Specifikace regulátoru osvětlení
- Komunikační protokol: ZigBee verze 3.0 dle standardu 802.15.4
- Typ antény: vestavěná
- Vstupní napětí: 100–240 V AC
- Výkon: max. 200 W
- Počet řízených obvodů: 1
- Rozměry: 39 x 39 x 18 mm
- Hmotnost: 72 g
Modul má vestavěnou anténu.
