Popis produktu: Univerzální měřič s digitálním osciloskopem a generátorem 50MHz - ZOYI ZT-703S
ZT-703S je moderní multimetr od společnosti ZOYI ZOTEK, určený pro přesná měření a všestranné aplikace. Přístroj podporuje měření AC/DC napětí se širokým rozsahem až do 1000 V, proudu až do 10 A, odporu až do 250 MΩ , stejně jako kapacity a frekvence . Vestavěný osciloskop se dvěma kanály, šířkou pásma 50 MHz a vzorkovací frekvencí až 280 MSa/s umožňuje analýzu signálu v reálném čase. Funkce jako True RMS, záznam dat, HOLD, REL a automatické přepínání rozsahů z něj činí profesionální a zároveň intuitivní nástroj.

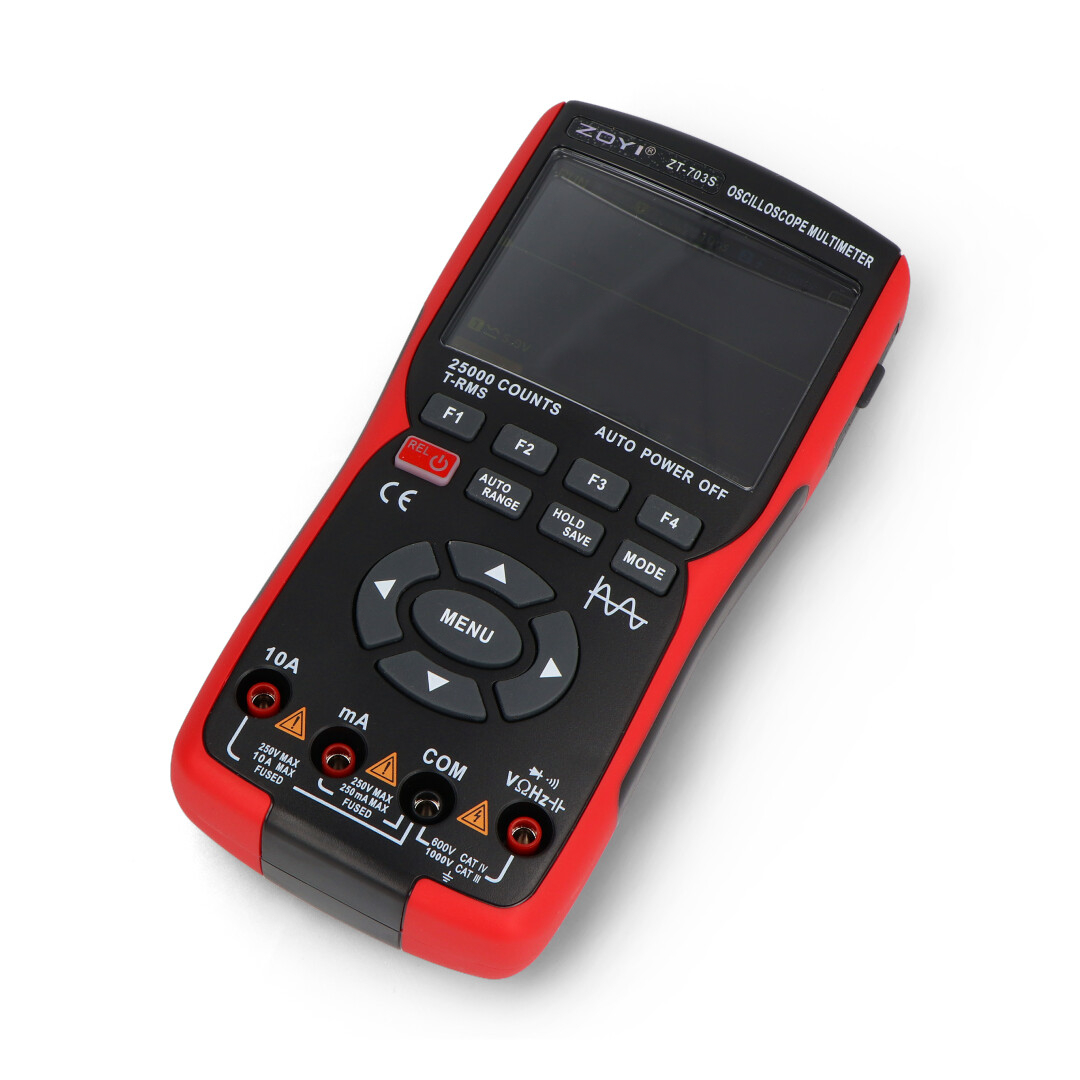

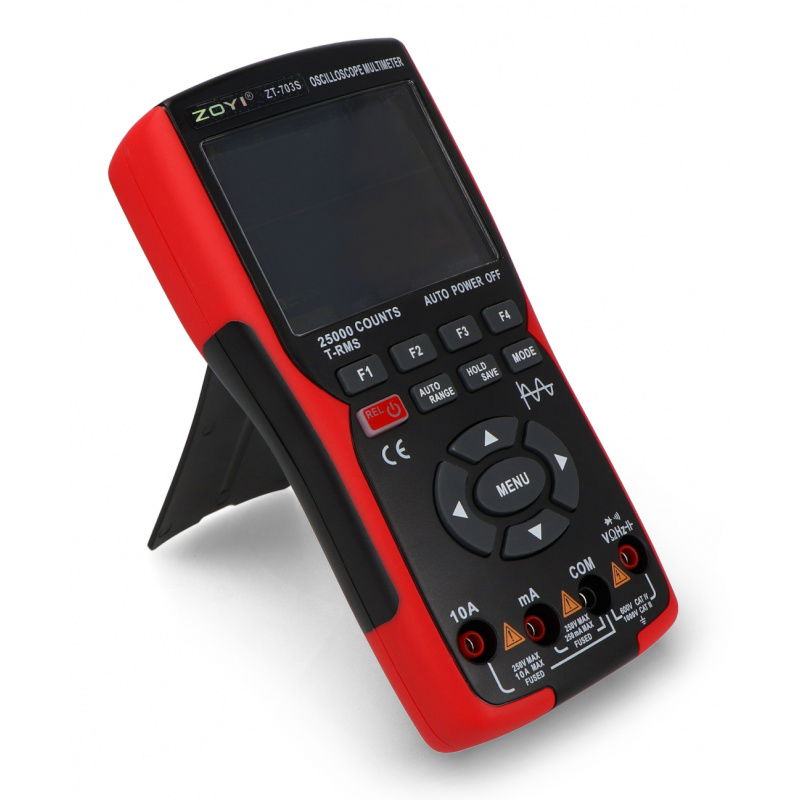

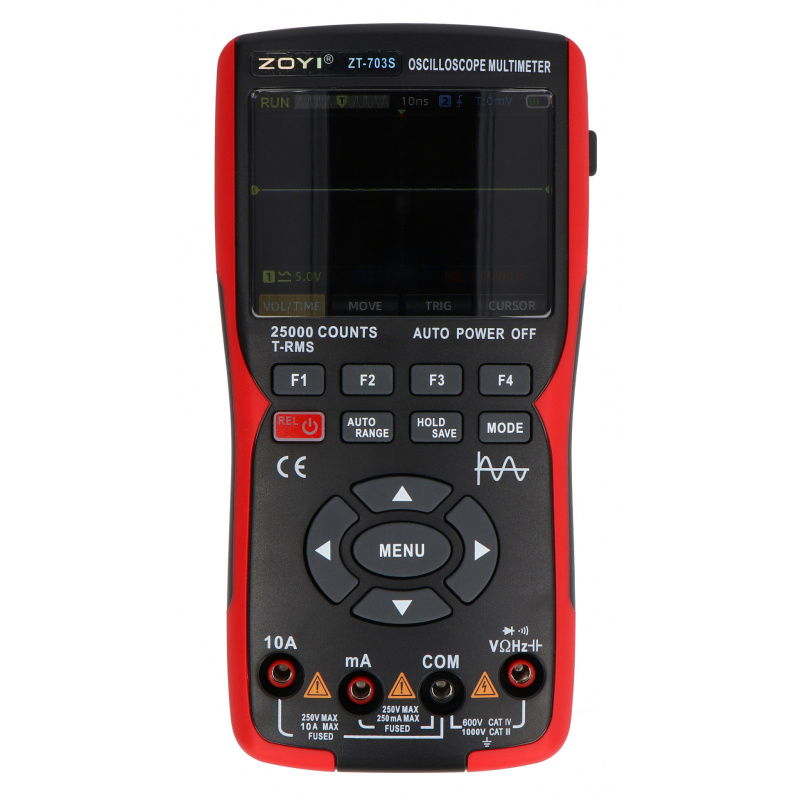

Univerzální měřič s digitálním osciloskopem a generátorem 50MHz - ZOYI ZT-703S.
Měřič nabízí různé funkce, jako je True RMS, HOLD, REL, automatické a manuální přepínání rozsahů, ukládání dat a možnost přenosu dat do počítače přes USB.
Hlavní vlastnosti multimetru ZT-703S
- Multimetr + Osciloskop + Generátor: Komplexní nástroj pro testování a diagnostiku
- Široký rozsah měření: napětí do 1000 V, proud do 10 A, odpor do 250 MΩ
- 2,8" IPS displej se čtyřúrovňovým nastavením jasu : 30 %, 50 %, 80 %, 100 %
- Osciloskop 50 MHz: analýza signálů se vzorkovací frekvencí až 280 MSa/s
- Měření True RMS: přesná analýza průběhů střídavého proudu
- Záznam dat, HOLD, REL: pohodlí a funkčnost v jakémkoli pracovním prostředí
- Vestavěná baterie s kapacitou 2000 mAh: dlouhá výdrž bez nutnosti nabíjení
- USB komunikace: export výsledků do počítače
- Silikonové pouzdro: ochrana před poškozením a přehřátím
Pokročilé měřicí funkce a praktické možnosti
Multimetr ZT-703S je mnohem víc než jen tradiční měřič – je to pokročilý diagnostický nástroj, který umožňuje přesné měření široké škály elektrických parametrů. Měří stejnosměrné/střidavé napětí až do 1000 V, proudy do 10 A a odpory až do 250 MΩ a zároveň nabízí vysokou přesnost díky rozlišení 0,001 mV . Rozsahy lze měnit automaticky nebo ručně , což uživateli dává plnou kontrolu nad procesem měření. Mezi další funkce patří měření kapacity (až 99,99 mF), frekvence (až 999,9 kHz) a testování diod a kontinuity . Díky tomu je zařízení komplexním měřicím nástrojem – ideálním pro práci s napájecími zdroji , digitálními a analogovými obvody a audio zařízeními. Za zmínku stojí, že ZT-703S má také funkci měření teploty až do 1000 °C , což z něj činí univerzální nástroj pro elektronické techniky i servisní techniky domácích spotřebičů.
Funkčnost multimetru pokrývá širokou škálu měření.
Multimetr má vestavěnou lithiovou baterii 3,7 V s kapacitou 2000 mAh, která se nabíjí přes port USB typu C.
Pohodlí při práci, paměť dat a integrace s počítačem
ZT-703S je navržen s ohledem na uživatelský komfort a snadné použití v různých podmínkách. 2,8palcový barevný IPS displej nabízí čtyři úrovně jasu (30 %, 50 %, 80 %, 100 %), což zajišťuje vynikající čitelnost i za jasného osvětlení nebo v tmavých prostorách. Intuitivní anglické menu usnadňuje rychlé přepínání mezi režimy a parametry a funkce HOLD zmrazí naměřenou hodnotu, což je obzvláště užitečné v těžko dostupných místech. Díky možnosti ukládání dat a portu USB typu C umožňuje zařízení přenos měření do počítače , což je neocenitelné pro laboratorní práci, dokumentaci nebo výuku. Funkce REL (relativní měření) a automatické vypnutí (15–120 minut nebo ruční vypnutí) navíc činí tento multimetr nejen funkčním, ale také energeticky úsporným a bezpečným.
| Měření a funkce multimetru ZT-703S | |||
|---|---|---|---|
| Funkce | Rozsah | Rezoluce | Přesnost |
| Stejnosměrné napětí (V) | 1000mV/250V/25V/2,5V | od 0,1 mV do 0,1 V | ±(0,5 % + 3 číslice) |
| Stejnosměrné napětí (mV) | 250 mV / 25 mV | od 0,001 mV do 0,01 mV | ±(0,5 % + 3 číslice) |
| Střídavé napětí (V) | 1000mV/250V/25V/2,5V | od 0,1 mV do 0,1 V | ±(1 % + 3 číslice) |
| Střídavé napětí (mV) | 250 mV / 25 mV | od 0,001 mV do 0,01 mV | ±(1 % + 3 číslice) |
| Stejnosměrný proud (A) | 10 A / 2,5 A | od 0,001 A do 0,1 mA | ±(1 % + 3 číslice) |
| Stejnosměrný proud (μA / mA) | 25 mA / 250 μA | od 0,01 mA do 1 μA | ±(0,8 % + 3 číslice) |
| Střídavý proud (A) | 10 A / 2,5 A | od 0,001 A do 0,1 mA | ±(1,2 % + 3 číslice) |
| Střídavý proud (μA / mA) | 25 mA / 250 μA | od 0,01 mA do 1 μA | ±(1 % + 3 číslice) |
| Odpor | 250 Ω / 2,5 kΩ / 25 kΩ / 250 kΩ / 2,5 MΩ / 25 MΩ / 250 MΩ | od 0,01 Ω do 0,01 MΩ | ±(3,0 % + 5 číslic) |
| Kapacita | 9,999 nF / 99,99 nF / 999,9 nF / 9,999 μF / 99,99 μF / 99,99 μF / 999,9 μF / 9,999 mF / 99,99 mF / 99,99 mF | od 0,001 nF do 0,01 mF | ±(5,0 % + 5 číslic) |
| Frekvence | 99,99 Hz / 999,9 Hz / 9,999 kHz / 99,99 kHz / 999,9 kHz | od 0,01 Hz do 0,1 kHz | ±(0,1 % + 2 číslice) |
| Další funkce | |||
| Tester diod | ✔ | ||
| Tester kontinuity | ✔ | ||
| Ukládání dat do paměti | ✔ | ||
| Maximální indikace | 25 000 | ||
| Funkce HOLD | ✔ | ||
| Skutečná efektivní hodnota (RMS) | ✔ | ||
| Funkce REL | ✔ | ||
| Automatická/manuální změna rozsahu | ✔ | ||
Technické specifikace měřiče
- Typ zařízení: digitální multimetr s vestavěným osciloskopem a generátorem
- Model: ZT-703S
- Displej: 2,8" barevný IPS s nastavitelným jasem: 30 %, 50 %, 80 %, 100 %
- Jídelní lístek: v angličtině
- Napájení: vestavěná lithiová baterie 3,7 V 2000 mAh
- Nabíjení: přes port USB typu C
- Ochrana: silikonové pouzdro, vestavěné pojistky, tepelná ochrana
- Délka měřicích kabelů: 107 cm
- Funkce multimetru: napětí, proud, odpor, kapacita, frekvence, teplota, test diod, test kontinuity obvodu
- Pokročilé funkce: True RMS, funkce HOLD, REL, záznam dat, automatické/manuální nastavení rozsahu
- Maximální odečet: 25000
- Nastavení automatického vypnutí: 15 / 30 / 60 / 120 min nebo vypnuto
- Rozměry: 177 × 89 × 40 mm
- Hmotnost: 305 g
Technické specifikace generátoru funkcí
- Generované průběhy: sinusový, obdélníkový, trojúhelníkový, pilovitý, půlvlnný, celovlnný
- Frekvenční rozsah: 1 Hz až 1 MHz
- Nastavitelná výstupní amplituda: až 3,3 V

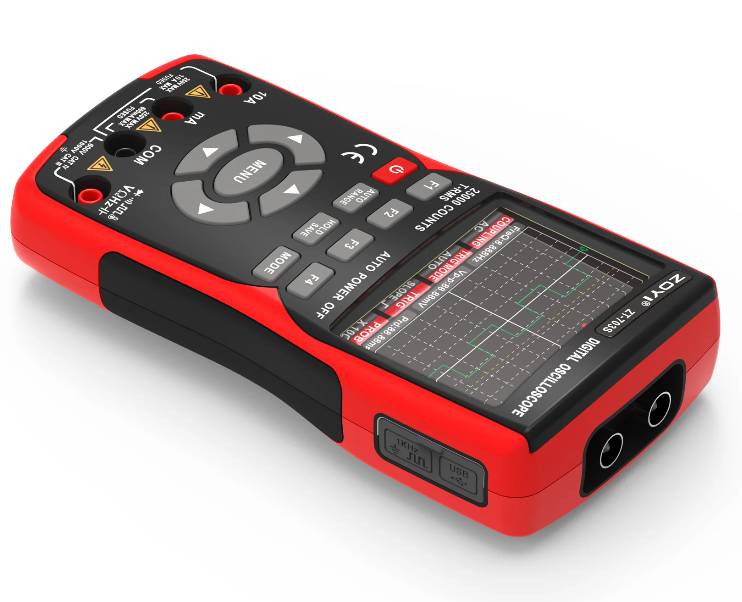

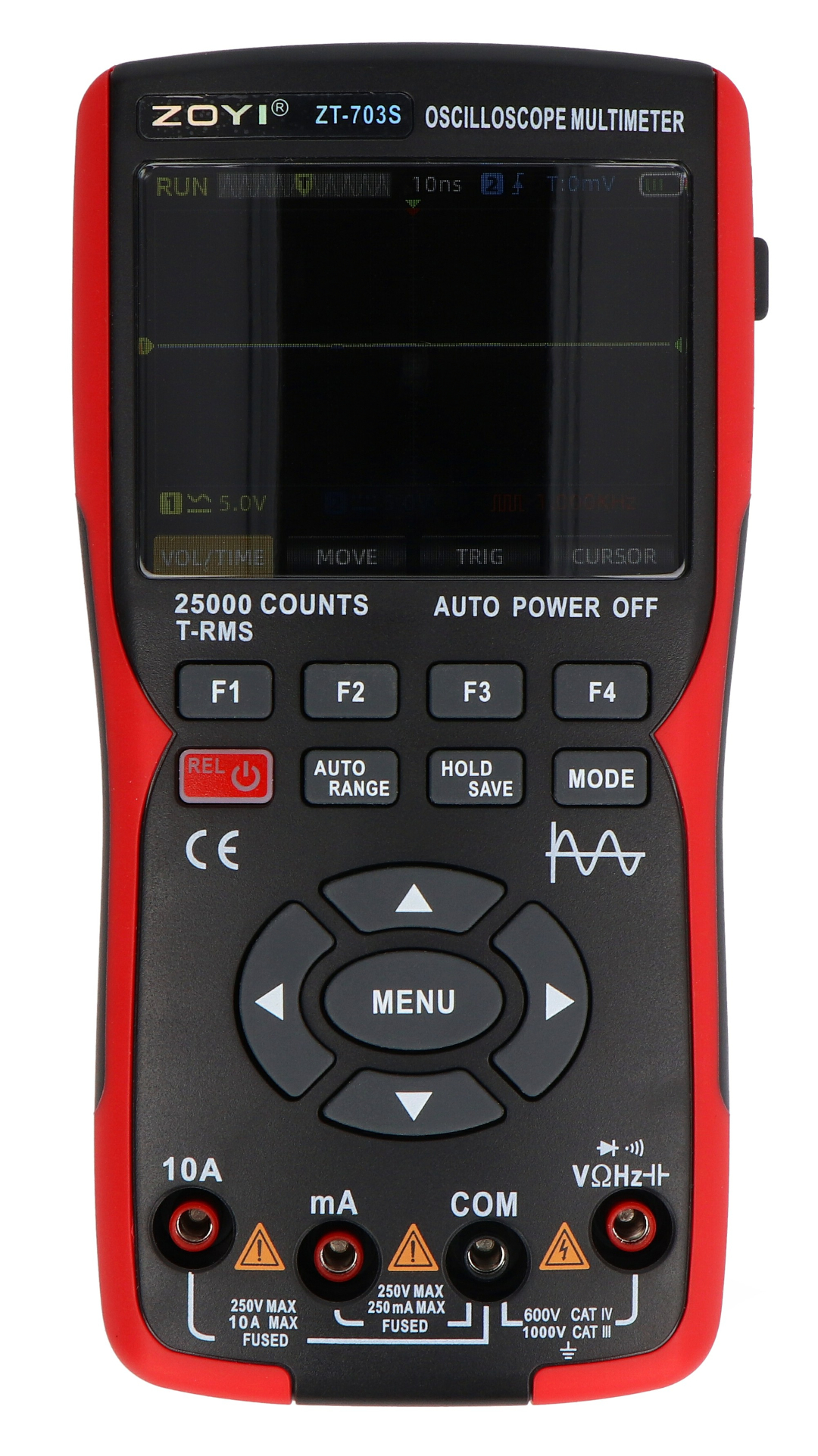

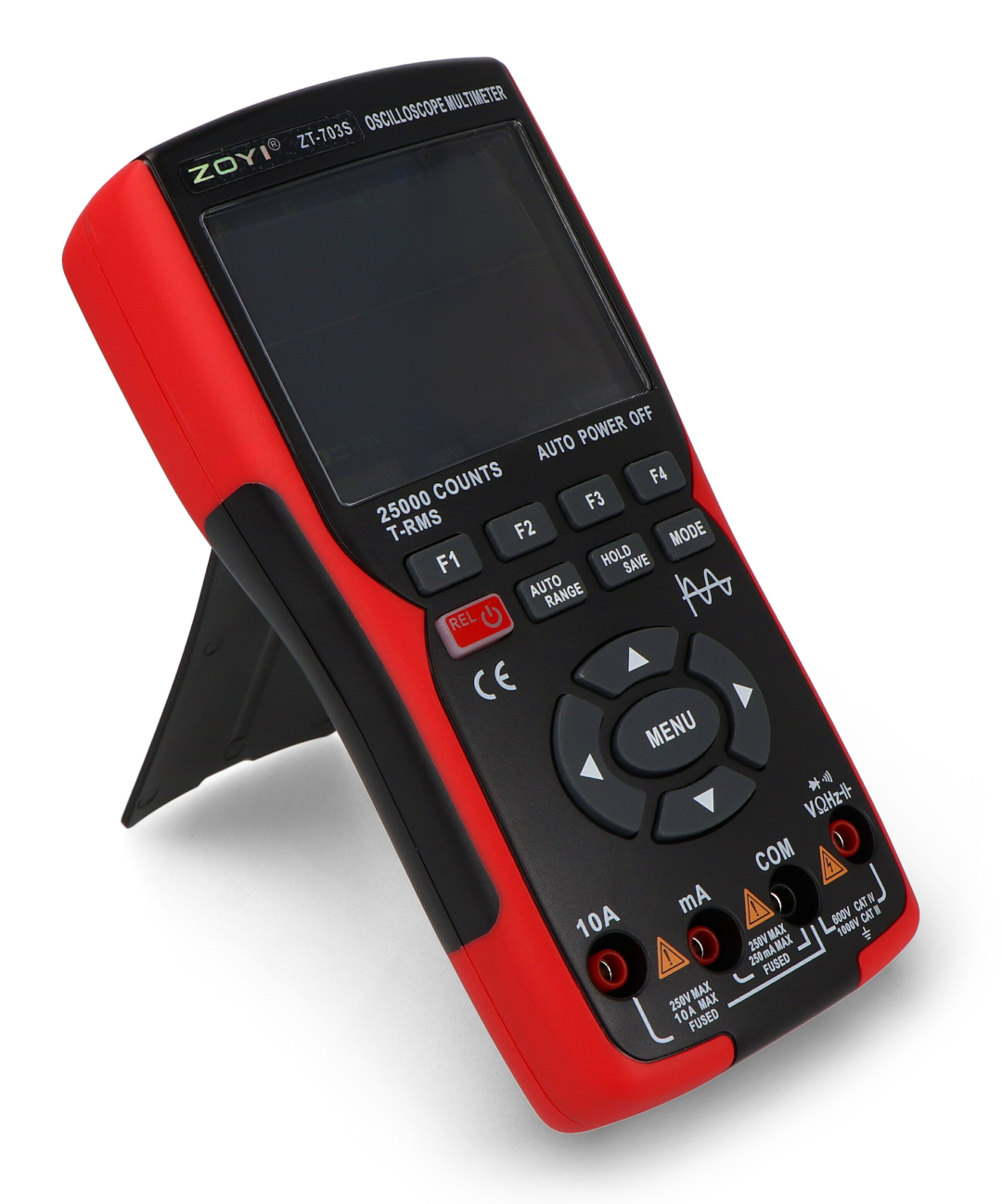

2,8palcový barevný IPS displej nabízí čtyři úrovně nastavení jasu.

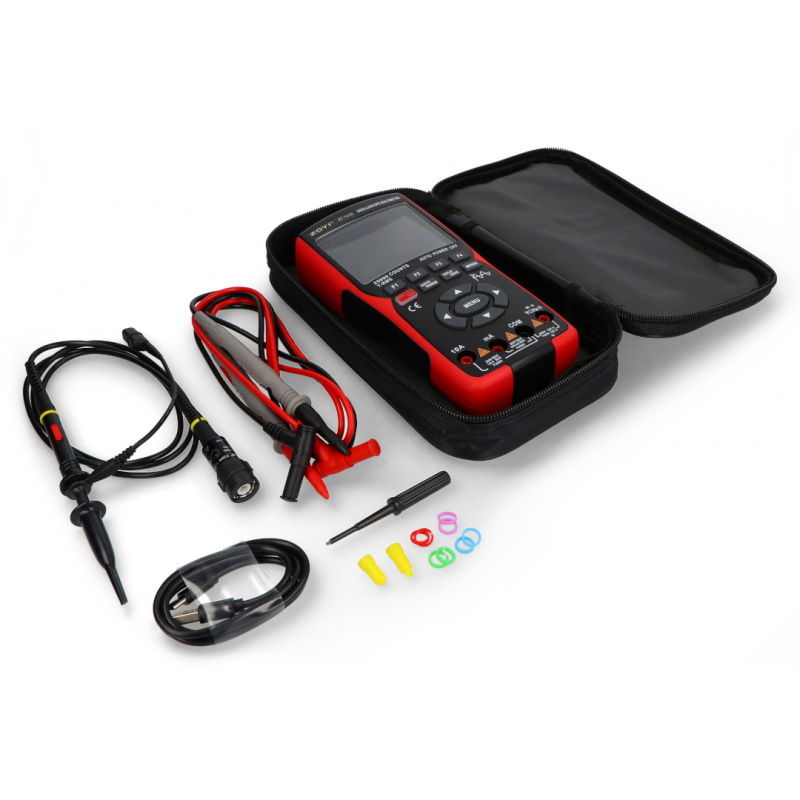

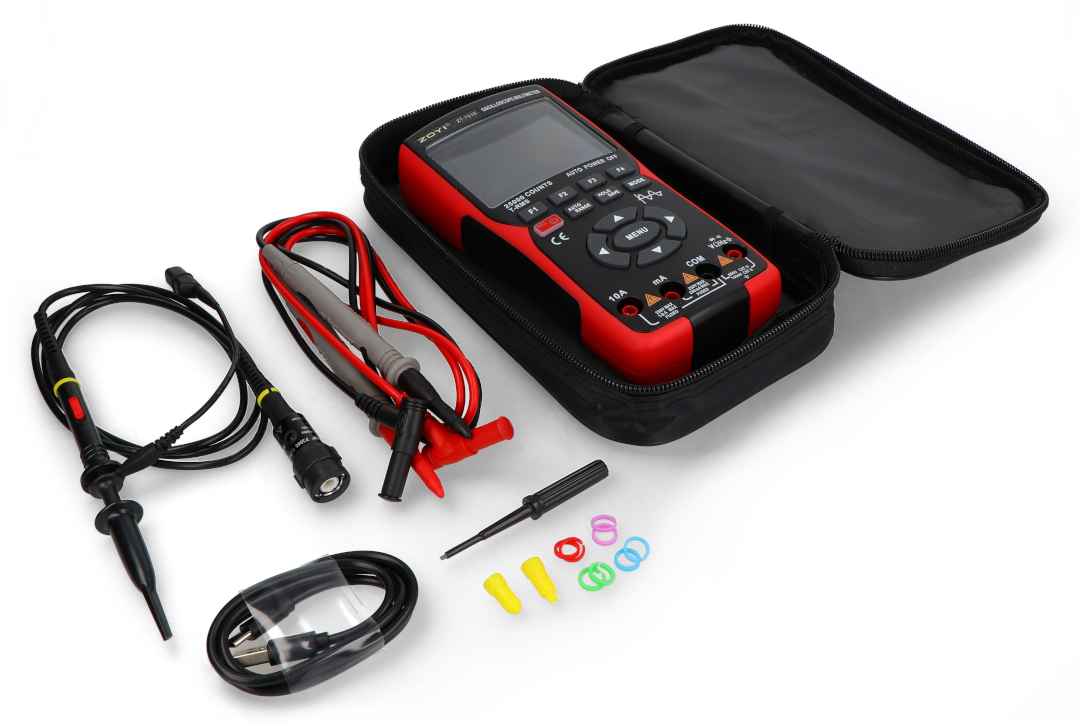

Prvky obsažené v sadě.
Technické specifikace osciloskopu
- Šířka pásma: až 50 MHz
- Počet kanálů: 2 analogové
- Vazba: DC / AC
- Vstupní impedance: 1 MΩ / 16 pF
- Maximální vstupní napětí: 150 V (DC + AC špička)
- Vzorkovací frekvence: až 280 MSa/s
- Interpolace: sin(x)/x
- Časová základna: 50 ns/dílek až 20 s/dílek
- Přesnost časové základny: 20 ppm
- Paměťový záznam: 128k
- Obnovovací frekvence: 3krát/s
- Automatická měření: perioda, frekvence, max., min., efektivní hodnota (RMS), špička-špička
- Citlivost napětí: od 20 mV/dílek do 10 V/dílek
- Frekvenční rozlišení: 10 Hz
- Doba náběhu: méně než 20 ns
- Přesnost měření: ±3 %
- Režimy spouštění: automatický, normální, jednorázový
- Typy spouštění: vzestupná/sestupná hrana
- Sonda: s děličem 1:1 / 1:10
- Režimy zobrazení: YT, XY, Roll
Obsah sady
- 1x multimetr ZT-703S
- 1x Sada měřicích kabelů
- 1x Osciloskopická sonda
- 1x USB kabel
- 1x Uživatelská příručka
- 1x Přenosné pouzdro
