Popis produktu: BleBox wLightBoxS Pro - WiFi LED ovladač - aplikace pro Android / iOS
Připravený modul ovladače, který umožňuje ovládat jas LED osvětlení prostřednictvím WiFi sítě pomocí aplikace pro mobilní zařízení. Je napájen napětím 12 V nebo 24 V , maximální zatížení je 120 W. Verze Pro je vybavena anténou dlouhého dosahu a zapečetěným vodotěsným pouzdrem. Zařízení má šroubovací připojení pro montáž vodičů.
Ovladač lze ovládat pomocí aplikace wBox na zařízeních Android a iOS, monostabilního tlačítka (BELL), pomocí tlačítka BleBox uRemote na dálkovém ovladači, Inboxu nebo hlasového asistenta Google Home Amazon a Alexa. Zařízení BleBox se také integrují s domácím automatizačním systémem Home Assistant.

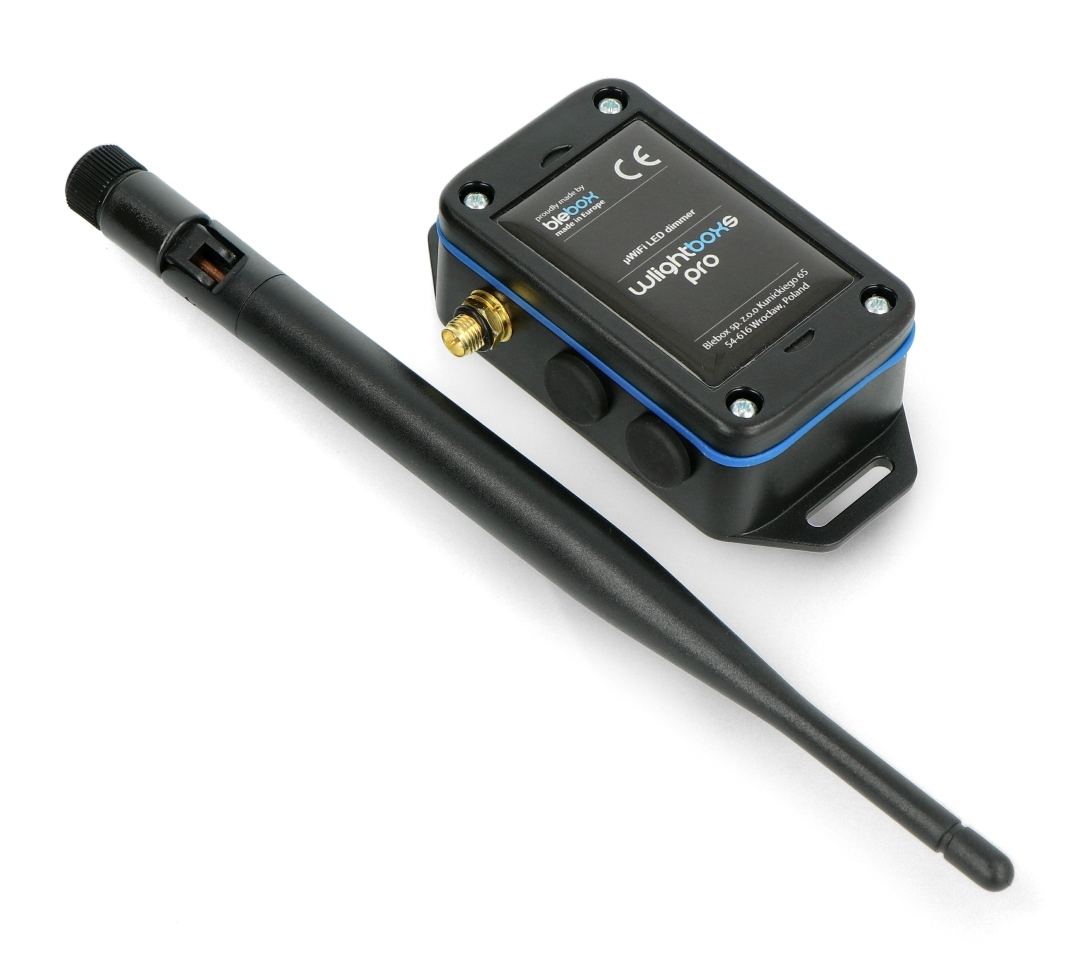

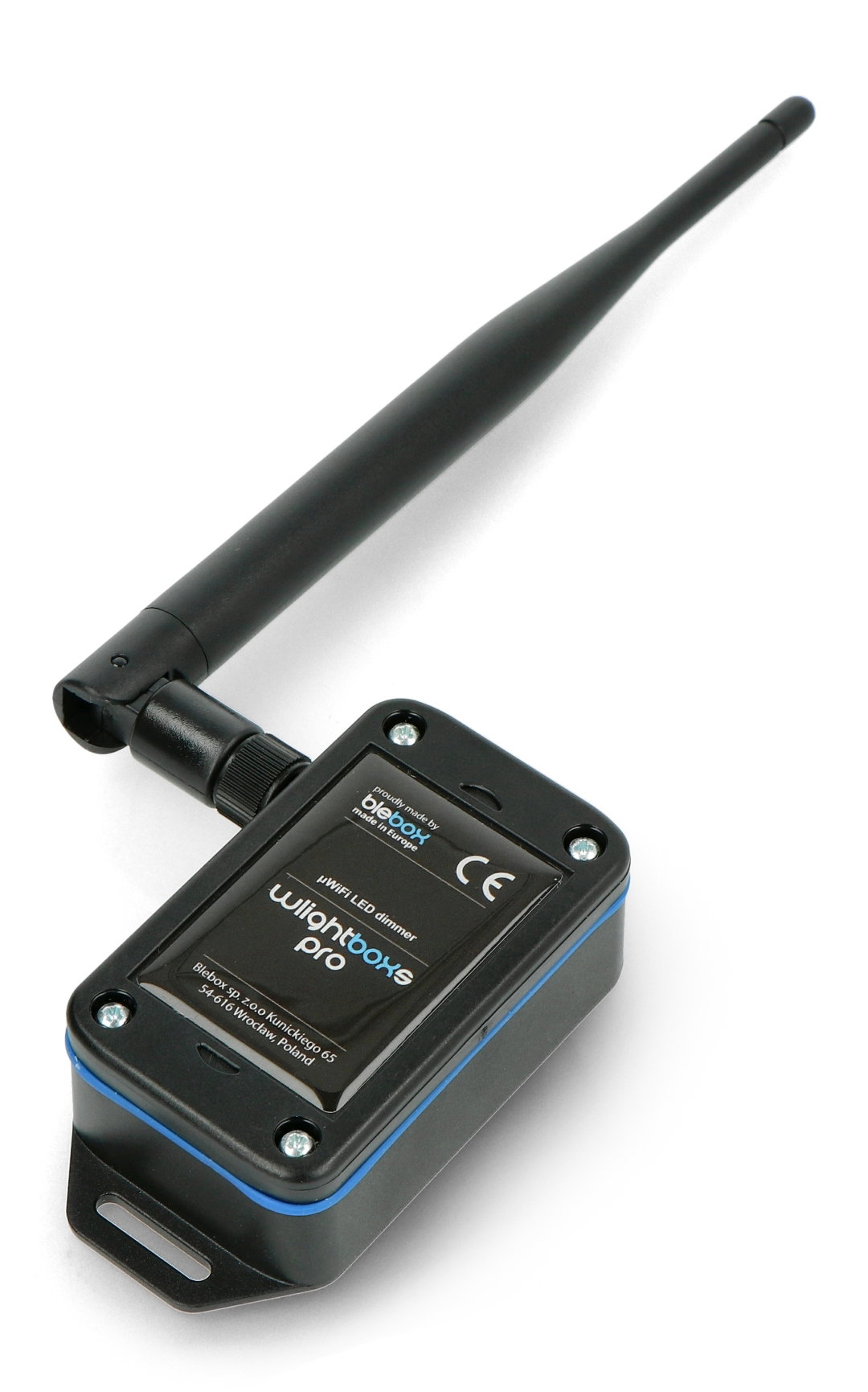

Řadič osvětlení BleBox wLightBoxS Pro. Zařízení má šroubovací připojení pro montáž vodičů .
Specifikace ovladače BleBox wLightBoxS Pro
- Napájecí napětí: 12 V nebo 24 V
- Spotřeba energie: až 1 W.
- Maximální proud: 5 A
- Maximální napětí vstupů: 12 V nebo 24 V
- Počet výstupů: 1
- Zatížení: 120 W.
- Typ výstupů: otevřený odtok, PMW, zemní ovládání
- Barevný režim: MONO
- Stupeň krytí: IP54
- Pouzdro: plast, zaplavený polyuretanovým složením, neobsahuje samozhášecí halogeny
- Způsob montáže: dva montážní otvory 18 x 3,5 mm nebo oboustranná páska
- Ochrana: proti přepólování, ESD
- Typ komunikace: μWiFi, kompatibilní s WiFi, 802.11g
- Přenosová frekvence: 2,4 GHz
- Standard přenosu: obousměrný, šifrovaný
- API: otevřené
- Šifrování: WPA2-PSK a ověřování digestu (AEAD)
- Rozměry: 50 x 92 x 28 mm (bez antény), 85 x 230 x 28 mm (s vertikální anténou ve svislé poloze)
- Délka antény: 197 mm
Schéma připojení
Před instalací zařízení se ujistěte, že bylo odpojeno napětí v napájeném obvodu. Modul byl uzavřen v utěsněném krytu s kabelovými vstupy.
Modul má sedm pinů ve formě šroubových spojů, ke kterým můžete vodiče připojit pomocí šroubováku:
- - - hmotnost celého systému.
- IN - vstup pro připojení přepínače.
- O - řídicí signál připojený k zápornému pólu LED pásky.
- N / C - nepřipojeno.
- + - napájecí napětí, sdílené s LED páskem.
Schéma připojení.Konfigurace ovladače
Chcete-li nakonfigurovat řadič wLightBox Pro, připojte se k jeho síti WiFi a poté se ve stažené aplikaci wBox z Play nebo App Store objeví nové zařízení wLightBoxS Pro. Chcete-li zařízení nakonfigurovat zpočátku, klikněte na výchozí název zařízení.
