Popis produktu: BleBox ThermoBox - WiFi topný regulátor - aplikace pro Android / iOS
Ready BleBox ThermoBox regulátor určený pro inteligentní řízení vytápění nebo chlazení místností s možností použití dvou digitálních teplotních sond . Modul lze připojit k bezpotenciálovým nebo bezpotenciálovým konektorům. Umožňuje vám ovládat radiátory, podlahové topení, ohřívače bazénů, ústřední ohřev užitkové vody, ústřední kamna a další. Komunikuje s bezdrátovou sítí WiFi pomocí aplikace wBox pro zařízení Android a iOS odkudkoli na světě. Malé rozměry modulu umožňují jeho uzavření v krabici pod omítku nebo v krytu přijímače. Regulátor je vybaven šroubovými spoji pro připojení vodičů

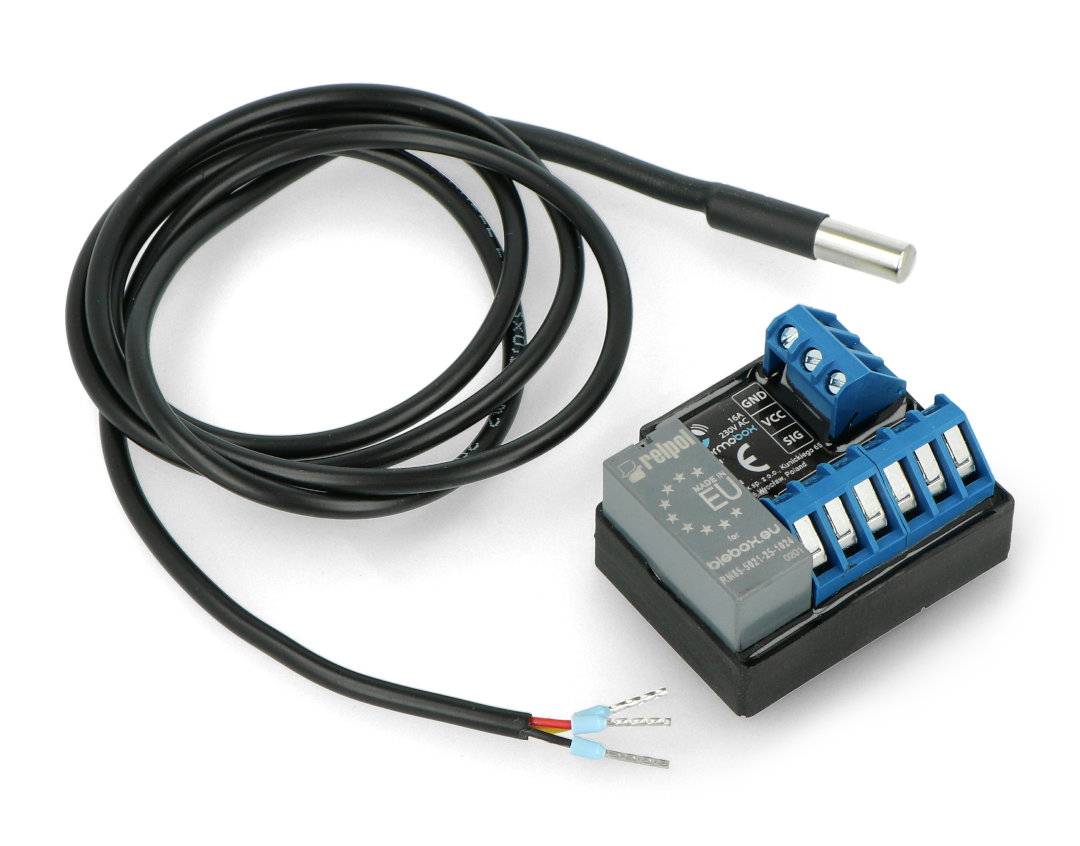

Regulátor topení s teplotní sondou - BleBox ThermoBox.
Regulátor topení BleBox ThermoBox.Hlavní vlastnosti ovladače BleBox ThermoBox
- Roční historie měření teploty
- Může fungovat jako nezávislé zařízení
- Bezpotenciálové nebo bezpotenciálové připojení
- Možné měření spotřeby elektřiny
- Pohodlné rozhraní aplikace
- Pracovní rozsah sondy od -50 ° C do 125 ° C
- Schopnost stanovit plán
- Režim Boost
Výrobce připravil bezplatnou aplikaci wBox pro mobilní zařízení Android a iOS pro dálkové ovládání modulu přes WiFi odkudkoli na světě.
Schéma zapojení regulátoru BleBox ThermoBox
Před instalací ovladače se ujistěte, že byl odpojen napájecí obvod. Řadič by měl být instalován na místě chráněném proti přístupu třetích stran. Malé rozměry modulu umožňují jeho umístění do prohloubené krabice pod omítku nebo do pouzdra přijímače.

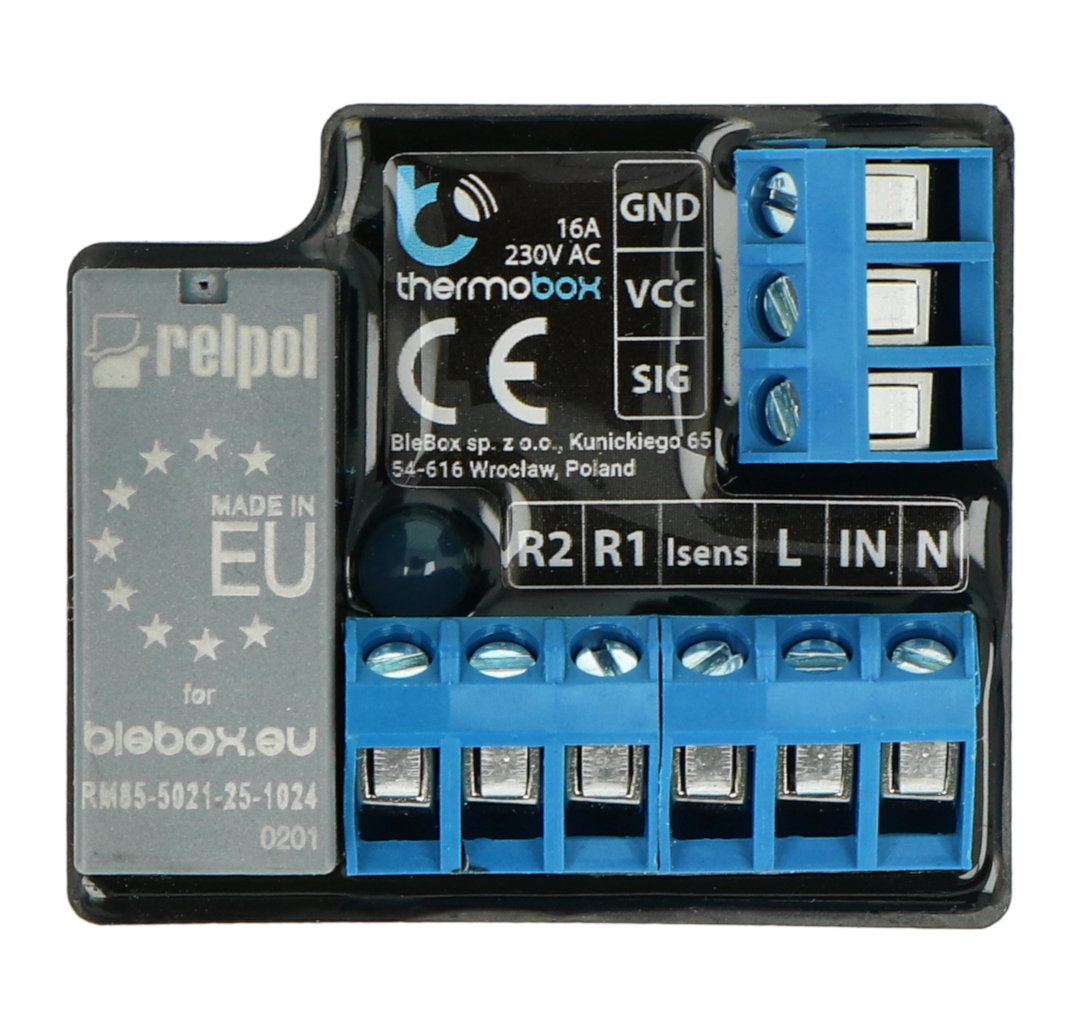

Modul má devět kolíků pro připojení přijímače a teplotní sondy. Všechny výstupy byly přeneseny do šroubových spojů , ke kterým je třeba vodiče připojit pomocí šroubováku.
- R2 - reléový výstup
- R1 - reléový výstup
- L - napájecí zdroj, fázové vedení
- IN - vstup pro připojení monostabilního (zvonkového) spínače
- N - napájení, neutrální vedení / zem
Příkladné schéma zapojení regulátoru ThermoBox. Konfigurace ovladače v aplikaci wBox
Po správné instalaci ovladače BleBox uvidíte novou WiFi síť s názvem „thermoBox-xxxxxxxx “, kde „xxxxxxxx“ je sériové číslo zařízení. Po připojení k síti otevřete aplikaci wBox. Zařízení se zobrazí v horní části obrazovky se znaménkem „+“ vedle názvu. Chcete-li zařízení nakonfigurovat, klikněte na výchozí název zařízení.
Konfiguraci lze provést také pomocí webového prohlížeče. Po připojení k síti řadiče a zadání adresy www.blebox.eu do pole adresy hledání se zobrazí konfigurační stránka ovladače BleBox.
| Specifikace ovladače BleBox ThermoBox | |
|---|---|
| Napájecí napětí | 230 V AC |
| Spotřeba energie | až 1 W. |
| Počet výstupů | 1 |
| Typ výstupů | relé, galvanické oddělení |
| Maximální zatížení | 16 A / 230 V AC nebo 16 A / 24 V DC |
| Maximální výkon | 3680 VA pro 230 V AC (3680 pro odporovou zátěž, např. Topení) |
| Druh řídicích vstupů | sonda pro měření teploty (včetně sondy) |
| Galvanické oddělení | Ano |
| Rozsah měření | od -55 ° C do 125 ° C |
| Přesnost měření teploty | ± 0,5 ° C v rozsahu od -10 ° C do 85 ° C |
| Bydlení | vyrobeno z bezhalogenového polyuretanového složení, samozhášivé pro tepelnou třídu B (130 ° C) |
| Úroveň zabezpečení | IP20 |
| Způsob montáže | v krabici pod omítku (prohloubená nebo dvojitá), v krytu přijímače - např. topení, klimatizace |
| Provozní teplota regulátoru | -20 ° C až 50 ° C |
| Standard přenosu | µWiFi, kompatibilní s WiFi 802.11g |
| Přenos | obousměrný, šifrovaný |
| Režim komunikace | přímé WiFi připojení (jako přístupový bod), WiFi připojení (přes standardní router), připojení s přístupem odkudkoli na světě (je vyžadován pouze přístup k internetu) |
| API | Otevřeno |
| Šifrování | WPA2-PSK a ověřené šifrování (AEAD) |
| Rozměry | 47 x 41,5 x 12 mm |
