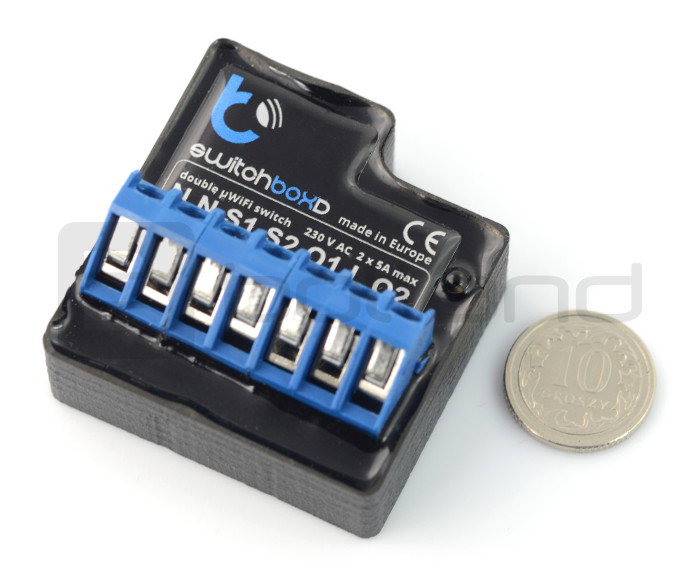

Popis produktu: BleBox SwitchBoxD - 2x 230V WiFi relé - aplikace pro Android / iOS
Ready modul, který umožňuje ovládat dvě domácí zařízení 230 V s výkonem až 1 kW prostřednictvím WiFi pomocí aplikace pro smartphony odkudkoli na světě. Abyste mohli používat BleBox, stačí modul nakonfigurovat pomocí webového prohlížeče. Zařízení má šroubové spoje pro montáž vodičů, malé rozměry umožňují uzavření modulu v elektrické krabici . Zařízení může přiřadit až 30 různých akcí. Aplikace zobrazuje podrobné informace o poslední akci, například datum nebo stav provedení akce (chyba nebo úspěch).
Zařízení má šroubové spoje pro montáž vodičů , malé rozměry umožňují uzavření modulu v elektrické krabici.
Schéma připojení
Před připojením odpojte napětí v napájeném obvodu. Řadič by měl být instalován na místě chráněném proti vnějším podmínkám, chráněném proti přístupu třetích stran.
Schéma připojení
Modul má šest vstupů ve formě šroubových spojů, ke kterým můžete vodiče připojit pomocí šroubováku:
- N - napájení, nulový vodič - zem.
- S1 - možnost připojení externího spínače pro výstup O1, druhá řada spínače by měla být připojena k nulovému vedení, označenému symbolem N.
- S2 - možnost připojení externího spínače pro výstup O2, druhý řádek spínače by měl být připojen k nulovému vedení, označenému symbolem N.
- O1 - první napěťový výstup relé.
- L - napájení 230 V, kladný pól.
- O2 - druhý napěťový výstup relé.
Konfigurace
Pro konfiguraci se připojte k bezdrátové síti zařízení s názvem „gateBox-xxxxxxxx“, kde „ xxxxxxxx“ je sériové číslo zařízení, poté si pomocí Android Play nebo AppStore musíte stáhnout aplikaci wBox - control everything . Po spuštění aplikace bude zařízení viditelné v horní části obrazovky se znaménkem „+“ vedle názvu. Chcete-li zařízení nakonfigurovat zpočátku, klikněte na výchozí název zařízení.
Konfiguraci lze provést také prostřednictvím webových stránek, k tomu se musíte připojit k bezdrátové síti zařízení, poté spustit webový prohlížeč a zadat IP adresu zařízení: http://192.168.4.1 Zobrazí se konfigurační stránka kde musíte vybrat svou domácí WiFi síť a zadat přístup pomocí hesla.
Specifikace WiFi relé
- Napájecí napětí: 230 V AC (síťové)
- Spotřeba energie: méně než 1 W.
- Počet výstupů: 2
- Typ řídicích výstupů: relé
- Spotřeba zatěžovacího proudu: až 4 A na výstup
- Výkon zátěže: až 1000 W na výstup
- Počet vstupů: 2
- Typ vstupu: logický, přemostěný na linku N síťového napájecího napětí
- Komunikační standard: μWiFi, kompatibilní s 2,4 GHz WiFi
- Typ obousměrného přenosu: šifrovaný
- Pracovní režim
- přímé připojení (jako přístupový bod),
- WiFi připojení přes standardní router,
- spojení s přístupem odkudkoli na světě přes internet
- Kompatibilní zařízení: iPhone, iPad, iPad Mini, Android, počítače a mobilní zařízení s podporou HTML5
- Pouzdro vyrobené z bezhalogenového polyuretanového složení - samozhášecí pro tepelnou třídu B (130 ° C)
