Popis produktu: SIM868 GSM / GPRS / GNSS + Bluetooth - komunikační modul pro Raspberry Pi Pico - Waveshare 20268
SIM868 GSM / GPRS / GNSS + Bluetooth je komunikační modul pro Raspberry Pi Pico vyráběný společností Waveshare. Podporuje širokou škálu 2G frekvenčních pásem (GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz) a komunikační protokoly jako TCP / UDP / HTTP / SSL / FTP / POP3 / SMTP / MQTT a mnoho dalších. Modul SIM868 GSM / GPRS / GNSS + Bluetooth lze také ovládat z úrovně AT příkazů . Umožňuje mimo jiné telefonovat, odesílat SMS, 2G komunikaci, globální určování polohy a také přenos Bluetooth.

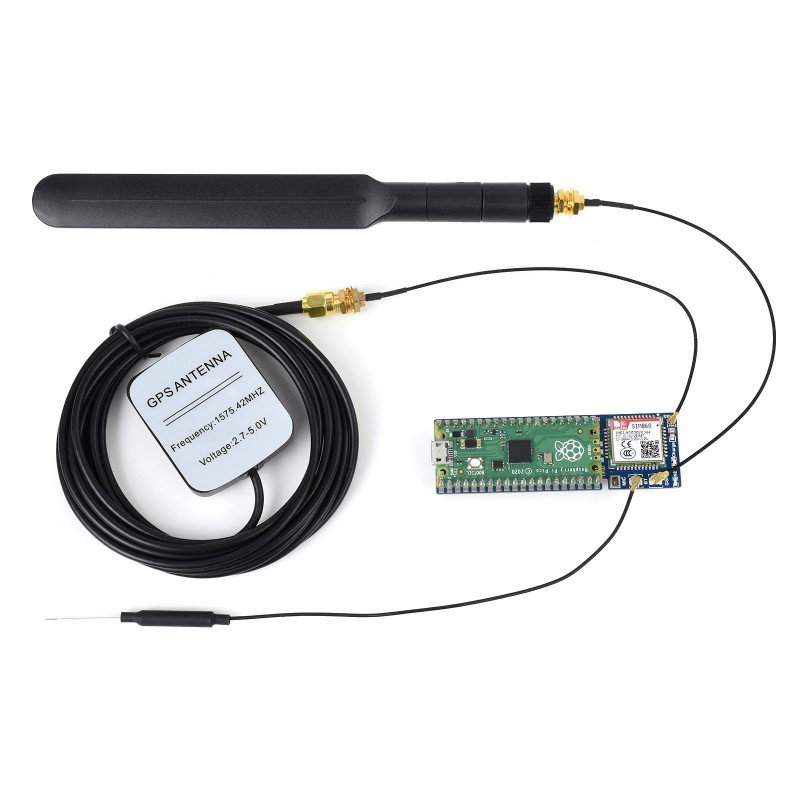

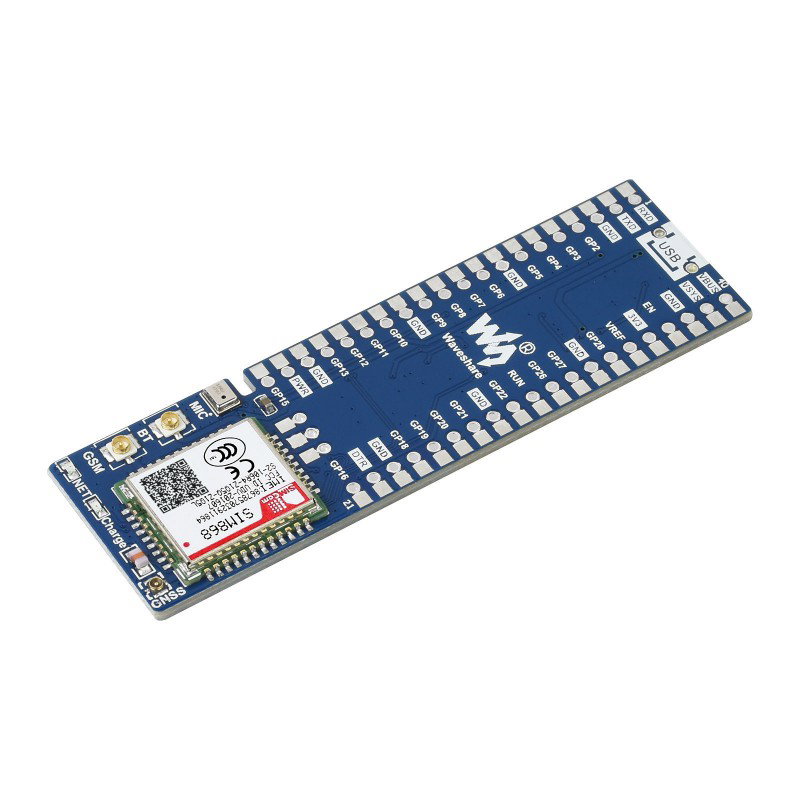

SIM868 GSM / GPRS / GNSS + Bluetooth - komunikační modul pro Raspberry Pi Pico.
Produkt je kompatibilní s Raspberry Pi Pico
Na webových stránkách výrobce byla zpřístupněna stránka produktu Wiki , která obsahuje podrobnou uživatelskou příručku, která výrazně usnadňuje zahájení práce s modulem. K dispozici je také instrukce pro připojení modulů a ukázkový kód programu.

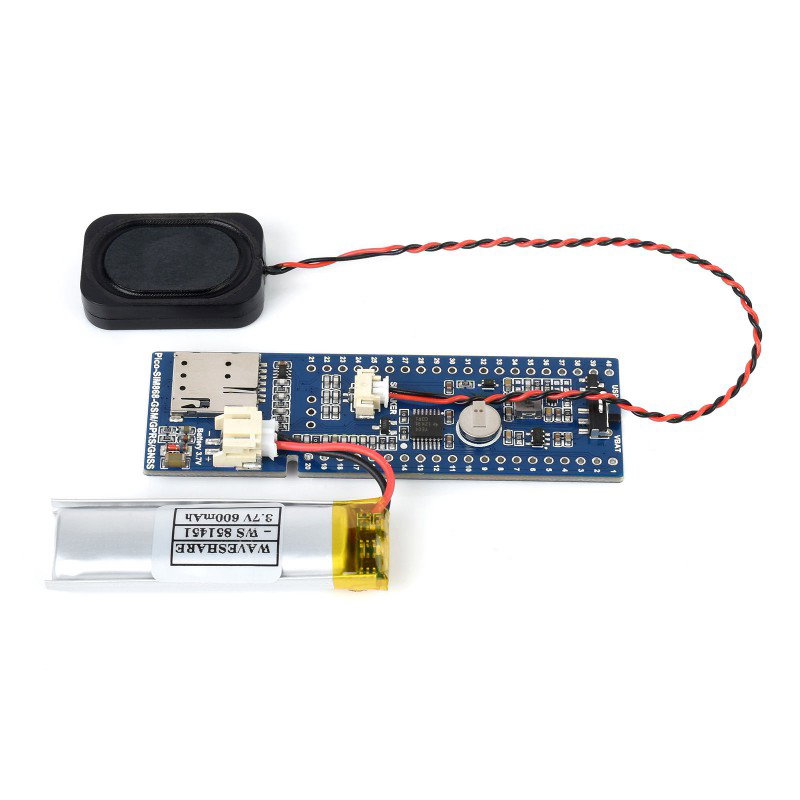

Součástí sady je také Li-Pol baterie a reproduktor.
Speciální funkce komunikačního modulu od Waveshare
- Vybaven konektorem, díky kterému je kompatibilní s Raspberry Pi ve verzi Pico
- Komunikace UART, lze ovládat pomocí AT příkazů
- Podporuje širokou škálu komunikačních protokolů a cloudových platforem
- Podporuje SMS, telefonní hovory, GPRS, DTMF, HTTP, FTP, MMS, e -mail a mnoho dalších
- Podpora Bluetooth 3.0, která umožňuje přenos dat
- Vestavěné hodiny reálného času RTC
- Vybaven konektorem 3,7 V Li-Pol baterie
- Vestavěný mikrofon s konektorem reproduktoru lze použít k telefonování
- 2x LED pro sledování provozního stavu modulu
- Vestavěný slot pro kartu nanoSIM, podpora SIM karty 2G / 4G
- Obsahuje vývojové zdroje a manuál (příklady pro Raspberry Pi Pico C / C ++ a MicroPython)
Technická specifikace modulu
- Kompatibilní s Raspberry Pi Pico
- Čip: SIM868
- 2G frekvenční pásmo: GSM 850 / EGSM 900 / DCS 1800 / PCS 1900 MHz
- Frekvenční pásmo GNSS: GPS, GLONASS, BeiDou
- Rychlost přenosu dat:
- příjem: 85,6 kb / s
- Nahrávání: 85,6 kb / s
- Komunikační rozhraní: UART
- Komunikační protokol: TCP / UDP / HTTP / SSL / FTP / POP3 / SMTP / MQTT ...
- Napájení modulu:
- externí zdroj energie: baterie Li-Pol (od 3,7 V do 4,2 V)
- USB port Raspberry Pi Pico (3,3 V)
- Spotřeba energie:
- klidový režim: 12 mA
- spánkový režim: 0,65 mA
- záložní režim: 8 μA
- Audio vstup / výstup: vestavěný konektor pro mikrofon a reproduktor
- Indikátory:
- NET: indikátor sítě
- Nabíjení: indikátor nabíjení
- SIM karta: 2G SIM karta (1,8 V / 3 V)
- Konektor antény: LTE, GNSS, BT
- Rozměry modulu: 76,15 x 24 mm
Raspberry Pi Pico je nutné zakoupit samostatně.

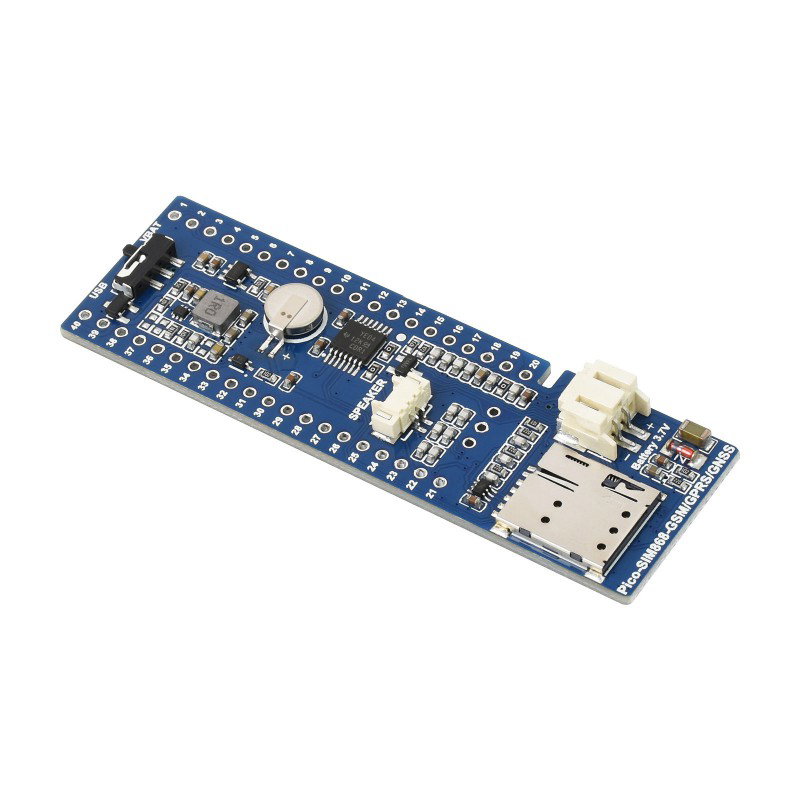

Modul má slot pro kartu nanoSIM a praktické konektory PH2.0.
Obsah sady
- SIM868 GSM / GPRS / GNSS + Bluetooth - komunikační modul pro Raspberry Pi Pico - 1 ks.
- LTE anténa - 1 ks.
- GPS anténa - 1 ks.
- Bluetooth anténa - 1 ks.
- Zásuvka, 20pinová, rastr 2,54 mm - 2 ks.
- Zástrčka 40pinová rastr 2,54 mm - 1 ks.
- Li -Pol 3,7 V baterie - 1 ks.
- Reproduktor - 1 ks.
