Popis produktu: ESP32 Downloader Kit - USB-TTL adaptér - pro M5Stack a vývojové moduly ESP32 / ESP8266 - M5Stack A105
ESP32 Downloader Kit je všestranný adaptér USB-TTL , který zjednodušuje proces programování a ladění mikrokontrolérů ESP32 a ESP8266 a vývojových modulů M5Stack. Je vybaven systémem CP2104 nebo CH9102 , zajišťuje vysokou kvalitu připojení a podporuje širokou škálu rychlostí přenosu dat od 300 bps do 2 Mbps . Díky funkci „stažení jedním dotykem“ není potřeba manuálně resetovat systém nebo měnit piny, což výrazně urychluje proces programování. Adaptér je kompatibilní s různými produkty M5Stack, jako je řada Unit a Stamp, což z něj činí mimořádně pohodlné řešení pro profesionální i hobby použití.
ESP32 Downloader Kit - USB-TTL adaptér - pro vývojové moduly M5Stack a ESP32 / ESP8266 - M5Stack A105.

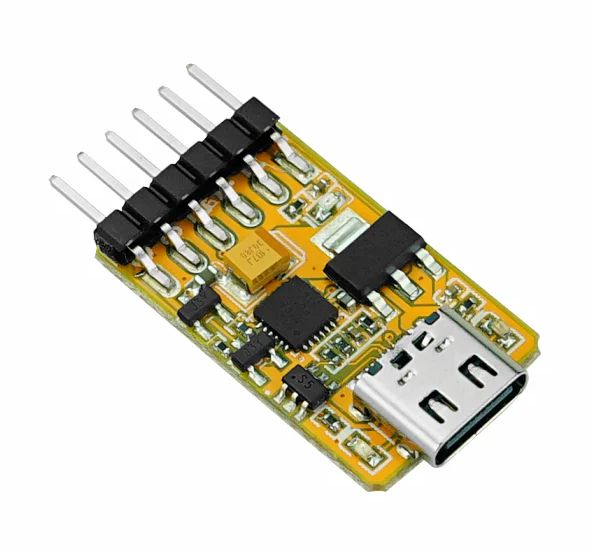

USB - TTL adaptérová deska pro ESP32 / ESP8266.
Speciální vlastnosti adaptéru
- Rozhraní USB Type-C : umožňuje rychlé a stabilní připojení.
- Podpora ESP32 a ESP8266 : sada obsahuje specializovaný software určený pro programování mikrokontrolérů ESP32 a ESP8266.
- Kompatibilita s produkty M5Stack : přizpůsobení IO sekvenci různých produktů M5Stack, bez potřeby další kabeláže.
- Funkce stahování jedním dotykem : automaticky stahuje programy bez nutnosti ručního resetování.
- Vyrovnávací paměť příjmu/odesílání: Produkt je vybaven vyrovnávací pamětí, která umožňuje efektivní správu dat během příjmu a přenosu.
- Kompatibilita USB 2.0 : Podporuje širokou škálu rychlostí přenosu dat.
Schéma zapojení adaptéru
ESP32 Downloader Kit umožňuje pohodlné připojení a programování mikrokontrolérů ESP32 a ESP8266 přes rozhraní USB-TTL. Adaptér je vybaven portem USB typu C, který zajišťuje rychlé a stabilní připojení k počítači.
Připojení k počítači: Pomocí kabelu USB Type-C připojte adaptér k portu USB na počítači.
Připojení k modulu ESP32 / ESP8266:
- Ke správnému připojení kolíků k mikrokontroléru použijte dodanou desku s kolíky.
- Pro připojení k vývojové desce ESP32/ESP8266 použijte dodané konektory (6pinový samičí konektor, rozteč 2,54 mm) a řady kolíků (3kolíkový konektor, rozteč 2,54 mm). Ujistěte se, že jsou kolíky správně připojeny k příslušným portům na desce, aby bylo zajištěno správné připojení.

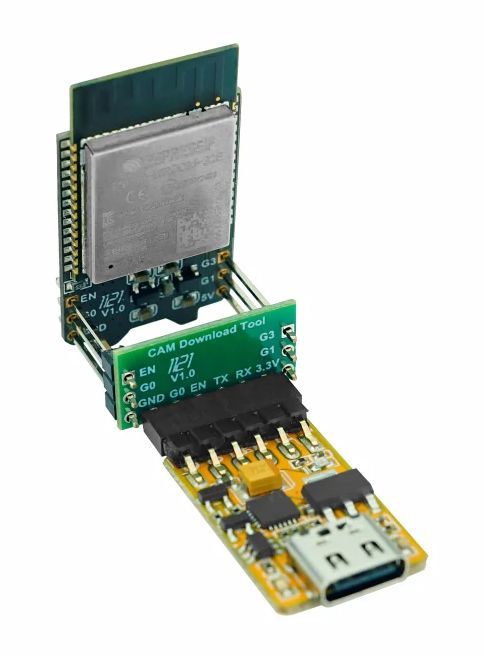

Připojení ESP32 Downloader Kitu k vývojové desce ESP32.

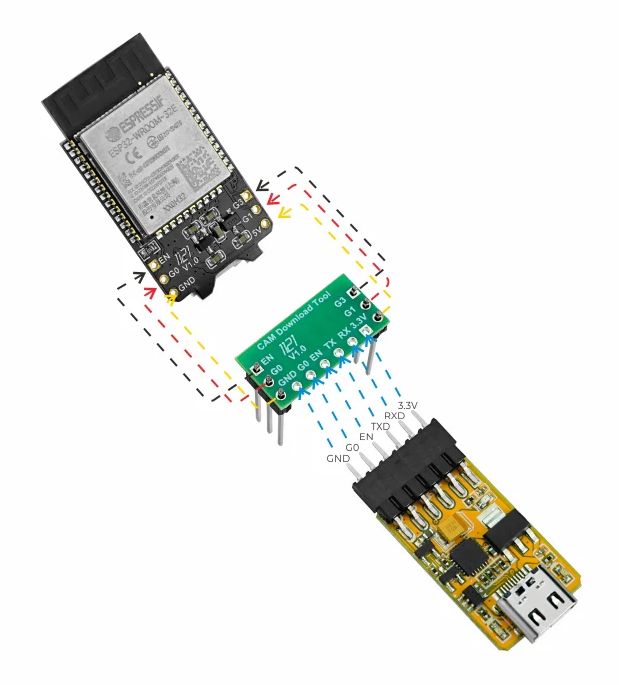

Diagram použití.
Aplikace sady ESP32 Downloader Kit
ESP32 Downloader Kit je perfektní nástroj pro:
- programování mikrokontrolérů ESP32/ESP8266
- ladění aplikací na mikrokontrolérech
- vytváření prototypů pomocí produktů M5Stack
Naše nabídka obsahuje i další moduly M5Stack – podívejte se!
Technické specifikace adaptéru
- Model: ESP32 Downloader Kit
- Čip USB-TTL: CP2104 / CH9102F
- Rozhraní: USB typ C
- Přenosová rychlost: od 300 bps do 2 Mbps
- Podporované formáty dat:
- Datové bity: 5, 6, 7, 8
- Stop bity: 1, 1,5, 2
- Parita: lichá, sudá, znak, mezera, žádná parita
- Vyrovnávací paměť: 576bajtová vyrovnávací paměť pro příjem a vysílání
- Rozměry: 33 x 16 x 3 mm
- Hmotnost: 10 g
Nastavte obsah
- 1x ESP32 CAM Downloader
- 1x ESP32 CAM pinová deska
- 1x Propojovací kabel
- 1x 6pinový samičí konektor, rozteč 2,54 mm
- 2x 3pinový konektor, rozteč 2,54 mm

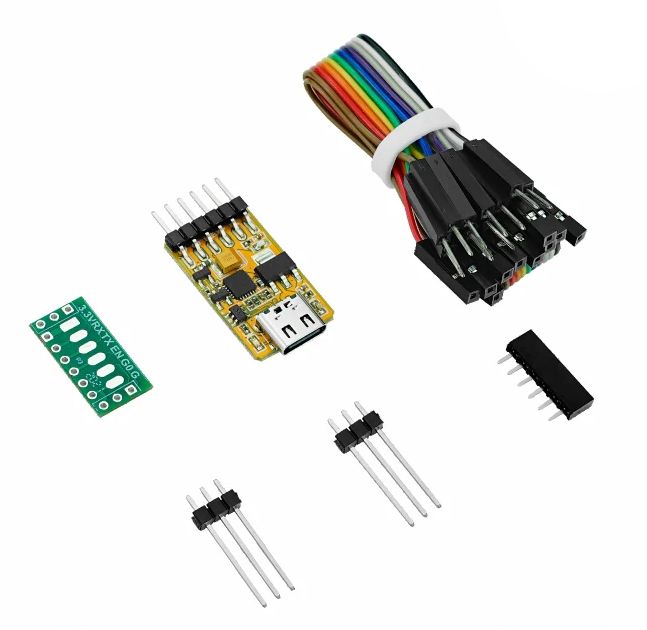

Prvky obsažené v sadě.
